双向张弦桁架施工方法研究

国家体育馆双向张弦桁架结构的施工过程分析研究的开题报告一、选题背景国家体育馆是北京市的标志性建筑物之一，也是2008年北京奥运会的场馆之一。

该馆的双向张弦桁架结构是该建筑物的特色之一，该结构采用钢材制造，并具有轻质、高强度、刚性强等特点，大大提高了该建筑的抗震性能。

目前，在国内外同类型大型体育场馆建筑领域，采用双向张弦桁架结构的建筑物已经越来越多。

因此，对双向张弦桁架结构施工过程的分析和研究，将对该类型建筑物的施工和管理工作起到重要的指导作用。

二、研究目的本文旨在分析国家体育馆双向张弦桁架结构的施工过程；研究其重点施工技术、施工难点解决方案及进度控制方式，进一步完善该类型建筑物的施工技术，为该类型建筑物的后续施工提供重要的指导意义。

三、研究内容及方法1.分析双向张弦桁架结构的特点和施工难点，归纳施工技术和要点。

2.通过查阅文献和实地调研，总结双向张弦桁架结构的施工过程和方案。

3.对施工过程中的各个环节，采用现场观察和理论计算的方法，对施工进度、质量、构件拼装等方面进行研究。

4.结合实际案例，探讨国家体育馆双向张弦桁架结构的施工难点解决方案，提供相应的施工控制措施。

四、研究预期成果1.详尽分析双向张弦桁架结构的特点和施工难点，归纳相关施工技术和要点。

2.总结国家体育馆双向张弦桁架结构的施工过程和方案，提出相关的施工控制措施。

3.通过实例分析，探讨国家体育馆双向张弦桁架结构的施工难点解决方案，为该类型建筑物后续施工提供参考。

五、研究进度安排1.完成文献综述和理论研究（包括施工技术和要点的总结），时间预计为2周。

2.进行实地调研，对施工过程进行详细观察，并结合理论计算对其进行分析研究，时间预计为3周。

3.通过实例分析，探讨国家体育馆双向张弦桁架结构的施工难点解决方案，提供相应的施工控制措施，时间预计为2周。

4.撰写开题报告，时间预计为1周。

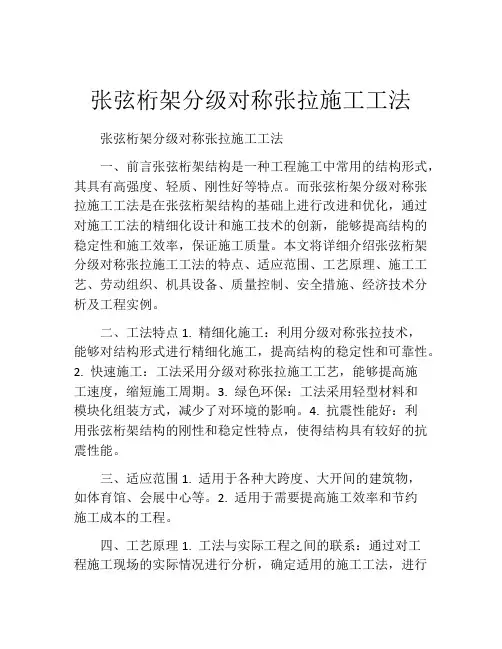

张弦桁架分级对称张拉施工工法张弦桁架分级对称张拉施工工法一、前言张弦桁架结构是一种工程施工中常用的结构形式，其具有高强度、轻质、刚性好等特点。

而张弦桁架分级对称张拉施工工法是在张弦桁架结构的基础上进行改进和优化，通过对施工工法的精细化设计和施工技术的创新，能够提高结构的稳定性和施工效率，保证施工质量。

本文将详细介绍张弦桁架分级对称张拉施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析及工程实例。

二、工法特点1. 精细化施工：利用分级对称张拉技术，能够对结构形式进行精细化施工，提高结构的稳定性和可靠性。

2. 快速施工：工法采用分级对称张拉施工工艺，能够提高施工速度，缩短施工周期。

3. 绿色环保：工法采用轻型材料和模块化组装方式，减少了对环境的影响。

4. 抗震性能好：利用张弦桁架结构的刚性和稳定性特点，使得结构具有较好的抗震性能。

三、适应范围1. 适用于各种大跨度、大开间的建筑物，如体育馆、会展中心等。

2. 适用于需要提高施工效率和节约施工成本的工程。

四、工艺原理1. 工法与实际工程之间的联系：通过对工程施工现场的实际情况进行分析，确定适用的施工工法，进行详细的施工计划编制。

2. 采取的技术措施：对工程的各个施工阶段进行详细的分析和解释，确定采用的施工工艺，并制定相应的施工方案。

五、施工工艺1. 施工准备工作：确定施工现场，布置临时设施，准备施工材料和机具设备。

2. 地基处理：根据地基的情况，进行相应的地基处理，确保地基的稳定性和承载力。

3. 钢结构制作：按照设计要求进行钢结构的制作，并进行质量检查。

4. 桁架组装：将制作好的桁架进行组装，通过合理的连接方式和施工工艺确保桁架的刚性和稳定性。

5. 张拉施工：按照分级对称张拉工艺要求，进行张拉施工，确保各个节点的张拉力合理均衡，结构的稳定性和安全性。

6. 完工验收：对施工完成的项目进行验收，确保施工质量达到设计要求。

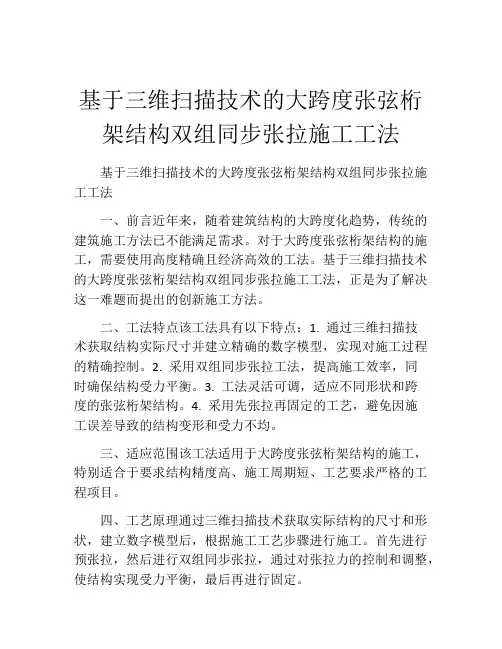

基于三维扫描技术的大跨度张弦桁架结构双组同步张拉施工工法基于三维扫描技术的大跨度张弦桁架结构双组同步张拉施工工法一、前言近年来，随着建筑结构的大跨度化趋势，传统的建筑施工方法已不能满足需求。

对于大跨度张弦桁架结构的施工，需要使用高度精确且经济高效的工法。

基于三维扫描技术的大跨度张弦桁架结构双组同步张拉施工工法，正是为了解决这一难题而提出的创新施工方法。

二、工法特点该工法具有以下特点：1. 通过三维扫描技术获取结构实际尺寸并建立精确的数字模型，实现对施工过程的精确控制。

2. 采用双组同步张拉工法，提高施工效率，同时确保结构受力平衡。

3. 工法灵活可调，适应不同形状和跨度的张弦桁架结构。

4. 采用先张拉再固定的工艺，避免因施工误差导致的结构变形和受力不均。

三、适应范围该工法适用于大跨度张弦桁架结构的施工，特别适合于要求结构精度高、施工周期短、工艺要求严格的工程项目。

四、工艺原理通过三维扫描技术获取实际结构的尺寸和形状，建立数字模型后，根据施工工艺步骤进行施工。

首先进行预张拉，然后进行双组同步张拉，通过对张拉力的控制和调整，使结构实现受力平衡，最后再进行固定。

五、施工工艺1. 进行三维扫描，获取结构的实际尺寸和形状。

2. 建立数字模型并进行模拟分析，确定预张拉力和张拉顺序。

3. 进行预张拉，根据设计要求对结构进行初步调整。

4. 进行双组同步张拉，通过对张拉力的控制和调整，使结构实现受力平衡。

5. 进行最终固定，确保结构稳定受力。

六、劳动组织在施工过程中，需要有专业人员进行三维扫描、张拉、固定等工作，同时需要合理安排劳动力，确保施工工期和质量。

七、机具设备1. 三维扫描仪：用于获取结构实际尺寸和形状。

2. 张拉设备：用于进行预张拉和双组同步张拉。

3. 固定设备：用于最终固定结构。

八、质量控制通过三维扫描技术获取实际尺寸和形状后，可以与设计模型进行比对，确保施工过程中的精度和准确性。

同时，在张拉和固定过程中，需要进行力学性能测试，确保结构达到设计要求。

采用多向张弦梁结构的大型桁架桥设计与分析设计与分析多向张弦梁结构的大型桁架桥大型桁架桥是现代桥梁工程中常见的一类结构，采用多向张弦梁结构的大型桁架桥在工程领域具有广泛的应用。

本文将对该类型桥梁的设计与分析进行详细介绍。

1. 多向张弦梁结构的特点多向张弦梁结构是大型桁架桥的一种常用设计形式，具有以下特点：- 结构强度高：多向张弦梁结构可以均匀分布桥面荷载，提高整体结构的承载能力。

- 施工便利：多向张弦梁结构采用预制构件进行装配，施工过程简便，工期可控。

- 经济高效：多向张弦梁结构设计合理，材料利用率高，成本相对较低。

2. 桁架桥的设计步骤大型桁架桥设计包括以下步骤：- 确定设计要求：包括桥梁跨度、荷载标准、设计寿命等。

- 绘制示意图：根据设计要求，绘制桥梁的示意图，确定桁架结构的形式。

- 计算荷载：根据路况和使用情况，计算桥梁的不同荷载情况，包括静荷载、动荷载等。

- 选择材料：根据设计要求和桥梁荷载情况，选择适合的材料，包括钢材、混凝土等。

- 结构设计：根据选定的材料和荷载情况，进行桁架结构的设计，确定各个构件的尺寸和布置。

- 分析模型：根据设计，建立桥梁的有限元分析模型，进行桥梁承载力、刚度等参数的分析。

- 结构优化：根据分析结果，对桥梁结构进行进一步的优化，优化设计参数，满足强度和刚度等要求。

- 考虑实际施工条件：考虑桥梁在施工过程中可能遇到的问题，进行设计上的改进。

3. 分析桥梁的静荷载静荷载是桥梁设计中的关键参数之一，包括自重荷载、活载和温度荷载等。

桥梁的承载性能需满足静荷载的要求。

具体的静荷载分析可采用有限元方法进行。

首先，将桥梁分割为有限数量的节点和单元，并根据节点和单元的特性建立数学模型。

然后，通过应力分析和变形分析得出桥梁结构在静荷载作用下的应力分布和变形情况。

最后，根据分析结果检查桥梁结构是否满足设计强度和稳定性等要求。

4. 桥梁的动力分析除了静荷载，桥梁还需要考虑动荷载的作用。

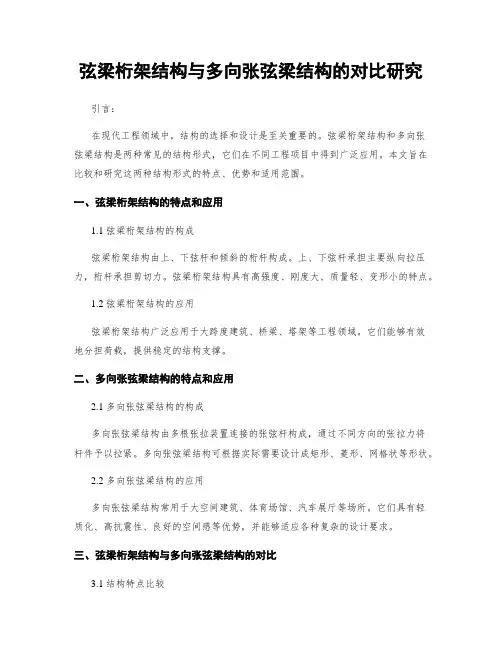

弦梁桁架结构与多向张弦梁结构的对比研究引言：在现代工程领域中，结构的选择和设计是至关重要的。

弦梁桁架结构和多向张弦梁结构是两种常见的结构形式，它们在不同工程项目中得到广泛应用。

本文旨在比较和研究这两种结构形式的特点、优势和适用范围。

一、弦梁桁架结构的特点和应用1.1 弦梁桁架结构的构成弦梁桁架结构由上、下弦杆和倾斜的桁杆构成。

上、下弦杆承担主要纵向拉压力，桁杆承担剪切力。

弦梁桁架结构具有高强度、刚度大、质量轻、变形小的特点。

1.2 弦梁桁架结构的应用弦梁桁架结构广泛应用于大跨度建筑、桥梁、塔架等工程领域。

它们能够有效地分担荷载，提供稳定的结构支撑。

二、多向张弦梁结构的特点和应用2.1 多向张弦梁结构的构成多向张弦梁结构由多根张拉装置连接的张弦杆构成，通过不同方向的张拉力将杆件予以拉紧。

多向张弦梁结构可根据实际需要设计成矩形、菱形、网格状等形状。

2.2 多向张弦梁结构的应用多向张弦梁结构常用于大空间建筑、体育场馆、汽车展厅等场所。

它们具有轻质化、高抗震性、良好的空间感等优势，并能够适应各种复杂的设计要求。

三、弦梁桁架结构与多向张弦梁结构的对比3.1 结构特点比较弦梁桁架结构相比多向张弦梁结构，更加简洁，结构形式更统一，节点连接较为固定。

而多向张弦梁结构则具有更多样的形式，节点连接较为灵活，可根据设计需求进行调整。

3.2 承载能力比较弦梁桁架结构由于其强度和刚度的特点，适用于需要较高承载能力和稳定性的工程项目。

多向张弦梁结构则更适合需要大空间、轻质化以及抗震性能较高的工程项目。

3.3 施工和维护难度比较弦梁桁架结构由于连接节点较少，施工和维护相对简单。

多向张弦梁结构由于节点较多，施工和维护的难度较大，需要更多的人力和时间投入。

3.4 经济性比较弦梁桁架结构由于其结构简单、材料使用较少，更具经济性。

多向张弦梁结构由于需要较多连接部件和张拉设备，成本相对较高。

结论：综合比较，弦梁桁架结构和多向张弦梁结构各有其适用的场景和优势。

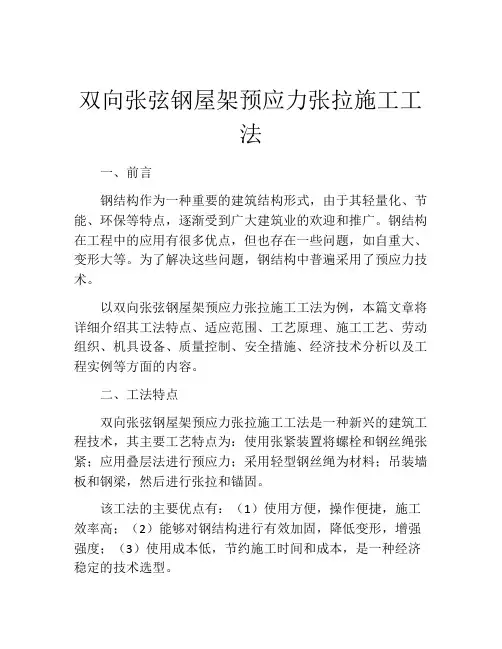

双向张弦钢屋架预应力张拉施工工法一、前言钢结构作为一种重要的建筑结构形式，由于其轻量化、节能、环保等特点，逐渐受到广大建筑业的欢迎和推广。

钢结构在工程中的应用有很多优点，但也存在一些问题，如自重大、变形大等。

为了解决这些问题，钢结构中普遍采用了预应力技术。

以双向张弦钢屋架预应力张拉施工工法为例，本篇文章将详细介绍其工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等方面的内容。

二、工法特点双向张弦钢屋架预应力张拉施工工法是一种新兴的建筑工程技术，其主要工艺特点为：使用张紧装置将螺栓和钢丝绳张紧；应用叠层法进行预应力；采用轻型钢丝绳为材料；吊装墙板和钢梁，然后进行张拉和锚固。

该工法的主要优点有：（1）使用方便，操作便捷，施工效率高；（2）能够对钢结构进行有效加固，降低变形，增强强度；（3）使用成本低，节约施工时间和成本，是一种经济稳定的技术选型。

三、适应范围双向张弦钢屋架预应力张拉施工工法非常适用于多种复杂或特殊的钢结构工程，特别是对于那些需要增加强度、改善变形和提高稳定性的工程而言更为适用。

该工法适用于以下几种工程场合：（1）钢结构加固；（2）建筑物承重钢结构；（3）高层建筑物；（4）桥梁工程；（5）屋顶和钢棚等等。

四、工艺原理该工法的主要工艺原理是通过对施工工法与实际工程之间的联系，采取一些技术措施，使得施工过程更加安全、稳定、高效、经济和环保。

具体的工艺原理包括以下几个方面：（1）螺栓的张紧：通过应力锚垫和张紧装置对螺栓进行张紧，使其达到一定的预应力状态，从而增加钢结构的强度和稳定性。

（2）钢丝绳的张紧：采用叠层法进行预应力，将钢丝绳的受力传递到混凝土外梁下面，通过应力锚垫和张紧装置进行张紧，使其受力；（3）墙板和钢梁的吊装：利用机械工具、吊车等方式将墙板和钢梁吊装到位；（4）张拉和锚固：在墙板和钢梁固定的情况下，通过张拉钢丝绳的方式进行张拉，然后对各个端点进行锚固。

多向张弦梁结构的设计与施工方法多向张弦梁结构是一种常用于桥梁工程的结构形式，它具有良好的承载能力和结构稳定性。

本文将针对多向张弦梁结构的设计与施工方法进行详细探讨。

一、多向张弦梁结构的设计方法1. 结构布局设计：多向张弦梁结构通常由主梁、桁架和斜拉索组成。

在进行设计时，需要根据桥梁跨度、荷载要求以及地理环境等因素来确定主梁的尺寸和布局，并选择适当的桁架形式和斜拉索的位置。

2. 材料选用：多向张弦梁结构中常用的材料有钢材和预应力混凝土。

钢材具有良好的抗拉性能和可塑性，适合作为主梁和桁架的材料；预应力混凝土则具有较高的抗压性能，适合作为斜拉索的材料。

在设计过程中，需要根据结构的要求选择合适的材料。

3. 斜拉索设计：斜拉索是多向张弦梁结构中重要的部分，它负责主梁和桁架之间的力传递。

在进行斜拉索设计时，需要考虑索的受力状态和工作性能，确保其满足结构的强度和稳定性要求。

4. 节段设计：多向张弦梁结构通常由多个节段组成，每个节段之间通过铰链或球面铰链连接。

在进行节段设计时，需要考虑节点的承载能力和变形要求，确保结构的整体稳定性和刚度。

二、多向张弦梁结构的施工方法1. 主梁施工：主梁是多向张弦梁结构的骨架，其施工过程需要注意梁体的制作、吊装和安装。

首先，根据设计要求对主梁进行预制，然后通过吊车等设备将主梁吊装至预定位置，并进行精确定位和固定。

2. 桁架施工：桁架是多向张弦梁结构中支撑和增强主梁的重要部分。

桁架的制作和安装需要注意工序的控制和连接的可靠性。

一般来说，桁架的制作采用工厂化生产，然后将桁架逐段吊装至主梁顶面，并通过螺栓等连接件与主梁进行连接。

3. 斜拉索施工：斜拉索的施工需要注意索的张拉和固定过程。

首先，根据设计要求制作好索，并通过索槽或穿线等方式将索穿过桁架和主梁，然后通过张拉设备将索进行张拉，最后通过锚固件等固定索的位置，确保索的工作性能和稳定性。

4. 节点施工：多向张弦梁结构中的节点通常采用铰链或球面铰链连接。

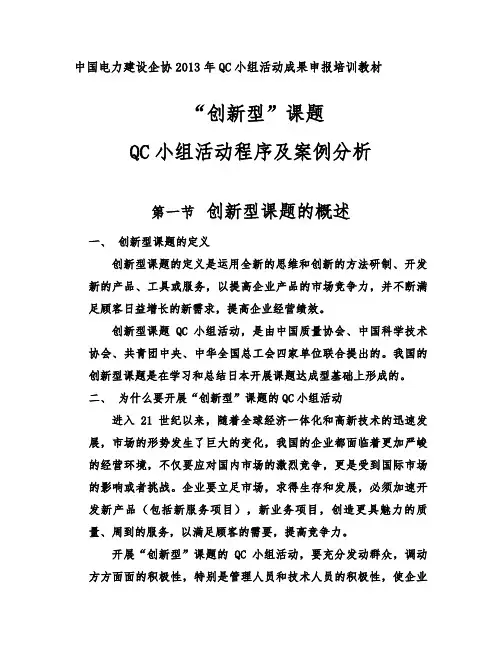

中国电力建设企协2013年QC小组活动成果申报培训教材“创新型”课题QC小组活动程序及案例分析第一节创新型课题的概述一、创新型课题的定义创新型课题的定义是运用全新的思维和创新的方法研制、开发新的产品、工具或服务，以提高企业产品的市场竞争力，并不断满足顾客日益增长的新需求，提高企业经营绩效。

创新型课题QC小组活动，是由中国质量协会、中国科学技术协会、共青团中央、中华全国总工会四家单位联合提出的。

我国的创新型课题是在学习和总结日本开展课题达成型基础上形成的。

二、为什么要开展“创新型”课题的QC小组活动进入21世纪以来，随着全球经济一体化和高新技术的迅速发展，市场的形势发生了巨大的变化，我国的企业都面临着更加严峻的经营环境，不仅要应对国内市场的激烈竞争，更是受到国际市场的影响或者挑战。

企业要立足市场，求得生存和发展，必须加速开发新产品（包括新服务项目），新业务项目，创造更具魅力的质量、周到的服务，以满足顾客的需要，提高竞争力。

开展“创新型”课题的QC小组活动，要充分发动群众，调动方方面面的积极性，特别是管理人员和技术人员的积极性，使企业内部造就一个不断开拓、进取、创新的氛围与环境，以促进企业自身的不断发展。

三、创新型课题QC小组活动的推进过程1999--2002年期间，在学习引进的基础上，中国质量协会等四家单位提出了创新型课题QC活动的新要求，组织了学习、培训和宣传，选择QC小组活动基础比较好的省市和企业试点开展。

2000年，中国质量协会QC工作委员会颁发了在全国试行开展创新型QC 小组活动的文件。

2002年3月--2006年2月期间，在试行开展活动的基础上，组织创新型课题QC小组活动研讨会，推出创新型课题QC小组的成果案例，分析活动开展的情况，对存在的问题提出了改进完善办法。

2002年3月，中国质量协会质量管理小组工作委员会出台了推进创新型QC小组活动文件，正式提出了开展创新型课题QC小组活动的意见，组织专家制定了评分标准，大力推进创新型课题QC小组的活动，组织创新型课题QC小组成果评审和表彰活动，使得创新型课题QC小组活动在全国范围广泛开展。

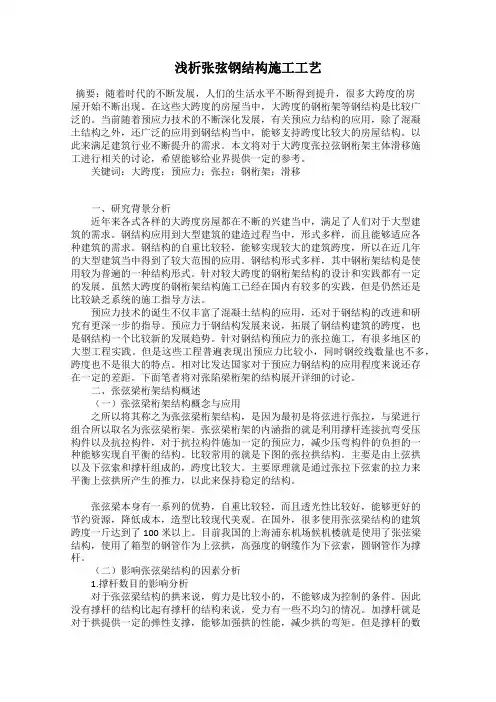

浅析张弦钢结构施工工艺摘要：随着时代的不断发展，人们的生活水平不断得到提升，很多大跨度的房屋开始不断出现。

在这些大跨度的房屋当中，大跨度的钢桁架等钢结构是比较广泛的。

当前随着预应力技术的不断深化发展，有关预应力结构的应用，除了混凝土结构之外，还广泛的应用到钢结构当中，能够支持跨度比较大的房屋结构。

以此来满足建筑行业不断提升的需求。

本文将对于大跨度张拉弦钢桁架主体滑移施工进行相关的讨论，希望能够给业界提供一定的参考。

关键词：大跨度；预应力；张拉；钢桁架；滑移一、研究背景分析近年来各式各样的大跨度房屋都在不断的兴建当中，满足了人们对于大型建筑的需求。

钢结构应用到大型建筑的建造过程当中，形式多样，而且能够适应各种建筑的需求。

钢结构的自重比较轻，能够实现较大的建筑跨度，所以在近几年的大型建筑当中得到了较大范围的应用。

钢结构形式多样，其中钢桁架结构是使用较为普遍的一种结构形式。

针对较大跨度的钢桁架结构的设计和实践都有一定的发展。

虽然大跨度的钢桁架结构施工已经在国内有较多的实践，但是仍然还是比较缺乏系统的施工指导方法。

预应力技术的诞生不仅丰富了混凝土结构的应用，还对于钢结构的改进和研究有更深一步的指导。

预应力于钢结构发展来说，拓展了钢结构建筑的跨度，也是钢结构一个比较新的发展趋势。

针对钢结构预应力的张拉施工，有很多地区的大型工程实践。

但是这些工程普遍表现出预应力比较小，同时钢绞线数量也不多，跨度也不是很大的特点。

相对比发达国家对于预应力钢结构的应用程度来说还存在一定的差距。

下面笔者将对张陷梁桁架的结构展开详细的讨论。

二、张弦梁桁架结构概述（一）张弦梁桁架结构概念与应用之所以将其称之为张弦梁桁架结构，是因为最初是将弦进行张拉，与梁进行组合所以取名为张弦梁桁架。

张弦梁桁架的内涵指的就是利用撑杆连接抗弯受压构件以及抗拉构件，对于抗拉构件施加一定的预应力，减少压弯构件的负担的一种能够实现自平衡的结构。

比较常用的就是下图的张拉拱结构。

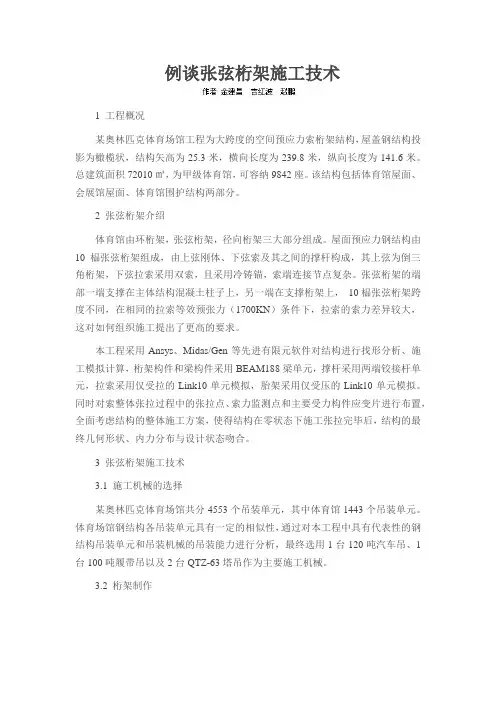

例谈张弦桁架施工技术1 工程概况某奥林匹克体育场馆工程为大跨度的空间预应力索桁架結构，屋盖钢结构投影为橄榄状，结构矢高为25.3米，横向长度为239.8米，纵向长度为141.6米。

总建筑面积72010㎡，为甲级体育馆，可容纳9842座。

该结构包括体育馆屋面、会展馆屋面、体育馆围护结构两部分。

2 张弦桁架介绍体育馆由环桁架，张弦桁架，径向桁架三大部分组成。

屋面预应力钢结构由10榀张弦桁架组成，由上弦刚体、下弦索及其之间的撑杆构成，其上弦为倒三角桁架，下弦拉索采用双索，且采用冷铸锚，索端连接节点复杂。

张弦桁架的端部一端支撑在主体结构混凝土柱子上，另一端在支撑桁架上，10榀张弦桁架跨度不同，在相同的拉索等效预张力（1700KN）条件下，拉索的索力差异较大，这对如何组织施工提出了更高的要求。

本工程采用Ansys、Midas/Gen等先进有限元软件对结构进行找形分析、施工模拟计算，桁架构件和梁构件采用BEAM188梁单元，撑杆采用两端铰接杆单元，拉索采用仅受拉的Link10单元模拟，胎架采用仅受压的Link10单元模拟。

同时对索整体张拉过程中的张拉点、索力监测点和主要受力构件应变片进行布置，全面考虑结构的整体施工方案，使得结构在零状态下施工张拉完毕后，结构的最终几何形状、内力分布与设计状态吻合。

3 张弦桁架施工技术3.1 施工机械的选择某奥林匹克体育场馆共分4553个吊装单元，其中体育馆1443个吊装单元。

体育场馆钢结构各吊装单元具有一定的相似性，通过对本工程中具有代表性的钢结构吊装单元和吊装机械的吊装能力进行分析，最终选用1台120吨汽车吊、1台100吨履带吊以及2台QTZ-63塔吊作为主要施工机械。

3.2 桁架制作拼装胎架采用工字钢制作，由立柱、支撑和定位块及活动螺栓组成，胎架牛腿部位设置可调节支座。

拼装胎架时，在断开面设置空档，以留出焊接空间，在对接口下面焊接时，焊工可以在临时平台上进行。

制作前对各张弦桁架进行编号，根据设计深化图纸对每段桁架不同型号、尺寸的杆件进行实体放样。

国家体育馆双向张弦钢屋架施工质量控制的开题报告一、选题的背景国家体育馆是中国的国家级体育场馆，经历过2008年北京奥运会的盛事，现已成为北京著名的旅游景点之一。

在该建筑的建造过程中，双向张弦钢屋架是使用的一种比较新颖和独特的结构形式。

双向张弦钢屋架的结构具有轻量化、高强度、高抗风性能等显著的特点，但与此同时，其施工技术难度也比较大，需要进行严格的质量控制，以确保建筑结构的安全和稳定。

二、论文的研究意义本论文选取国家体育馆的双向张弦钢屋架为研究对象，针对其施工质量进行探讨，具有以下的研究意义：1. 对于类似双向张弦钢屋架结构的建筑，可以提供一定的借鉴和参考，以避免类似问题的出现。

2. 对于结构工程师和建筑工人，可以提供一些在施工中需要注意的关键点和细节，以确保建筑的质量和安全。

3. 通过研究双向张弦钢屋架结构数据和施工过程中的实际情况，可以为类似建筑结构的开发和设计提供支持和科学依据。

三、论文的主要内容1. 双向张弦钢屋架结构的基本概念和特点；2. 双向张弦钢屋架施工过程中的关键技术点和注意事项；3. 双向张弦钢屋架施工过程中可能出现的质量问题，以及对应的解决方法；4. 施工质量评估方法，对双向张弦钢屋架结构的质量进行分析和评估。

四、研究方法1. 通过参考相关国内外文献和标准，深入了解双向张弦钢屋架结构和施工的相关要求和规范。

2. 实地走访国家体育馆进行案例研究，收集双向张弦钢屋架施工过程中的实际数据和信息。

3. 使用现代化的方法手段，如模拟分析模型、计算机模拟等，对双向张弦钢屋架结构进行模拟分析和评估。

五、预期成果1. 揭示双向张弦钢屋架施工质量控制的关键技术和问题，并提供相应的应对策略。

2. 提出一套科学完善的施工质量评估方法，以实现对双向张弦钢屋架结构的质量进行客观、全面的评价。

3. 为类似结构和类似工程提供一定的借鉴和参考，以促进工程建设和改进施工质量。

以上就是关于国家体育馆双向张弦钢屋架施工质量控制的开题报告的内容，仅供参考。

多跨连接张弦梁钢管桁架施工技术探讨张弦梁作为一种混合结构形式在工程结构中被越来越多的应用。

张弦梁钢管桁架有着结构的特殊性，所以施工时需进行验算。

有些张弦梁钢管桁架结构，其上弦为平面桁架，下弦为拉索，中间为两侧斜撑杆，而撑杆与拉索又通过索球连接。

立体钢桁架的支撑体系布置于结构的上弦平面，通过纵横向布置十字型交叉支撑和刚性檩条，以确保结构具有较高的整体稳定性和抗震性能。

但安装施工时都需要精心组织，谨慎进行。

1 施工工艺与方法多跨连续张弦梁钢管桁架由上弦的钢管桁架和下弦的高强度索以及连接两者的撑杆组成，由单跨张弦梁空中连接形成多跨式结构。

施工工艺流程的制订，紧紧围绕多跨连续张弦梁结构的顺利实现为中心，根据工程的特点，并结合以往的施工经验进行确定，形成的施工工艺如下：张弦梁结构验算和施工模拟-钢管桁架的整体拼装-分段运输至安装现场-张弦梁二次拼装（钢管桁架、高强度索、索球、撑杆安装）-张弦梁地面张拉-单榀张弦梁吊装-张弦梁空中连接形成多跨式张弦梁钢管桁架结构。

关键的实施内容：①结构的验算分析。

确认结构施工中的方法及施工过程中的各种受力状态，保证施工的合理性和结构安全性；②钢立柱的安装。

安装过程中必须保证安装精度；③构件节点的结构型式选择。

可采用新型构件节点，既保证施工的顺利进行，又能确保结构的安全性和建筑的美观；④采用地面一次张拉成形。

待檩条及连接系统安装完成后空中进行二次张拉的施工方法，避免了高空作业、减小了张拉的施工难度。

1）对张弦梁结构的验算与施工模拟。

由于张弦梁结构是一个混合结构体系的新型结构体系，所以施工前应做好各项准备，并按照设计文件，对结构进行分析计算，结合施工方案要求对节点进行细化。

根据张弦梁的跨度、位置、受力状况，要进行每榀桁架施工阶段进行验算，并应用计算机施工模拟技术，分别计算出钢管桁架的原始拼装形态、地面拼装形态、一次张拉后的形态、最终形成满足设计要求的多跨连续后的形态。

模拟计算完成后再经论证，方可进行下一步施工。
