齿轮渗碳后淬火的质量分析摘要:通过对齿轮渗碳淬火后出现质量问题的分析和处理,论述了齿轮淬火产生缺陷的原因,提出了控制淬火过程和合理选用淬火介质应该注意的一些问题。
1 齿轮渗碳淬火常见质量问题(1)淬火后硬度不足、硬度分布不均匀、硬化深度不够;(2)淬火后心部硬度过高;(3)淬火变形超差;(4)淬火开裂;(5)油淬后表面光亮度不够。
这类质量问题的出现往往与齿轮的材质、前处理、淬火加热、渗碳碳势和淬火冷却有关。
在排除材质、前处理和加热渗碳中的问题后,淬火介质及相关技术的作用就特别突出了。
近年来国外对淬火冷却问题的研究证明,它是提高热处理质量最值得注意的问题。
渗碳齿轮淬火常用油作冷却介质。
因此,下面将首先分析齿轮淬火产生质量问题与淬火介质特性和用法的关系,并指出了淬火介质冷却速度的特点。
最后介绍了常用淬火介质的特点和选用时的注意事项。
1.1 硬度不足与硬化层深度不够淬火冷却速度偏低是造成齿轮淬火硬度不足、硬度不均和硬化深度不够的原因,冷却偏低又可以分为高温阶段冷速不足、中低温阶段冷速不足以及低温阶段冷速不足等情况。
如对于中小齿轮,淬火硬度不足往往是中高温阶段冷速不足所致,而模数大的齿轮要求较深淬硬层时,提高低温冷却速度就非常必要了。
对于淬火用油,一般说,油的蒸气膜阶段短、中温冷速快、低温冷却速度快,往往能获得高而且均匀的淬火硬度和足够的淬硬深度。
工件装挂方式对淬火冷却效果也有明显影响。
要使淬火油流动通畅,并配备和使用好搅拌装置,才能得到更好的冷却效果。
提高淬火介质的低温冷却速度,可以增大淬硬层深度。
在渗层碳浓度分布相同的情况下,采用低温冷却速度高的淬火油,往往获得更深的淬火硬化层,因此,采用冷却速度快的淬火油,缩短渗碳时间,也能获得要求的淬硬层深度。
要求的渗碳淬硬层深度越大,这种方法缩短渗碳时间的效果越明显。
1.2 淬火后心部硬度过高这类问题主要与原材料淬透性、所选淬火油冷速过快或其低温冷却速度过高有关。
大型齿轮渗碳淬火变形原因及控制摘要: 本文主要从影响大型齿轮渗碳淬火变形的几个方面入手,分析其产生的原因,并采取相应措施,通过良好的设计及机加工与热处理工序间的相互配合,采用合理的工艺,从而使工件产生变形的应力减少,以减少热处理变形,提高工件的质量。
关键词大型齿轮变形控制渗碳淬火1 引言大型齿轮渗碳淬火的变形直接关系到齿轮强度、精度等质量指标。
对于渗碳淬火的齿轮,特别是大型齿轮,其变形量很大,且难以控制。
较大的变形不仅会使磨齿加工的磨量增加,成本提高,而且影响齿轮制造精度,降低承载能力,最终寿命也会大大下降。
大型齿轮渗碳淬火热处理变形主要是由于工件在机加工时产生的残余应力,热处理过程中产生的热应力和组织应力以及工件自重变形等共同作用而产生的。
影响齿轮渗碳淬火变形的因素很多,包括齿轮的几何形状、原材料及冶金质量、锻造和机加工的残余应力、装料方式和热处理工艺及设备等诸方面。
掌握变形规律,减少齿轮渗碳淬火变形,能够提高齿轮的承载能力和使用寿命,对缩短制造周期,降低生产成本也都具有重要意义。
2 大型齿轮渗碳淬火变形规律对大型齿轮质量和寿命影响最大的变形来自齿轮外径、公法线长度和螺旋角等。
一般说来,变形趋势如下:2.1 大型齿轮变形规律:大型齿轮渗碳淬火后齿顶圆外径呈明显胀大趋势,且上下不均匀呈锥形;径长比(齿轮外径/齿宽)越大,外径胀大量越大。
碳浓度失控偏高时,齿轮外径呈收缩趋势。
2.2 大型齿轮轴变形规律:齿顶圆外径呈明显收缩趋势,但一根齿轴的齿宽方向上,中间呈缩小,两端略有胀大2.3 齿圈变形规律:大型齿圈经渗碳淬火后,其外径均胀大,齿宽大小不同时,齿宽方向呈锥形或腰鼓形。
3 渗碳淬火齿轮变形原因3.1 渗碳件变形的实质渗碳的低碳钢,原始相结构是由铁素体和少量珠光体组成,铁素体量约占整个体积的80%。
当加热至AC1以上温度时,珠光体转变为奥氏体,900℃铁素体全部转变为奥氏体。
920—940℃渗碳时,零件表面奥氏体区碳浓度增加至0.6—1.2%,这部分碳浓度高的奥氏体冷至600—650℃才开始向珠光体、索氏体转变,而心部区的低碳奥氏体在900℃即开始分解为铁素体,冷至550℃左右全部转变完成。
渗碳缺陷产生原因及解决方法渗碳层出现大块状或网状碳化物缺陷产生原因:1.滴注式渗碳,滴量过大。
2.控制气氛渗碳,富化气太多。
3.液体渗碳,盐浴氰根含量过高。
4.渗碳层出炉空冷,冷速太慢。
对策:1.降低表面碳浓度,扩散期内减少滴量和适当提高扩散期湿度,也可适当减少渗碳期滴量。
2.减少固体渗碳的催碳剂。
3.减少液体渗碳的氰根含量。
4.夏天室温太高,渗后空冷件可吹风助冷。
5.提高淬火加热温度50~80ºC并适当延长保温时间。
6.两次淬火或正火+淬火,也可正火+高温回火,然后淬火回火。
渗层出现大量残余奥氏体缺陷产生原因:1.奥氏体较稳定,奥氏体中碳及合金元素的含量较高。
2.回火不及时,奥氏体热稳定化。
3.回火后冷却太慢。
对策:1.表面碳浓度不宜太高。
2.降低直接淬火或重新加热淬火温度,控制心部铁素体的级别≤3级。
3.低温回火后快冷。
4.可以重新加热淬火,冷处理,也可高温回火后重新淬火。
表面脱碳缺陷产生原因:1.气体渗碳后期,炉气碳势低。
2.固体渗碳后,冷却速度过慢。
3.渗碳后空冷时间过长。
4.在冷却井中无保护冷却。
5.空气炉加热淬火无保护气体。
6.盐浴炉加热淬火,盐浴脱氧不彻底。
对策:1.在碳势适宜的介质中补渗。
2.淬火后作喷丸处理。
3.磨削余量,较大件允许有一定脱碳层(≤0.02mm)。
渗碳层淬火后出现屈氏体组织(黑色组织)缺陷产生原因:渗碳介质中含氧量较高:氧扩散到晶界形成Cr、Mn、Si的氧化物,使合金元素贫化,使淬透性降低.对策:1.控制炉气介质成分,降低含氧量。
2.用喷丸可以进行补救。
3.提高淬火介质冷却能力。
心部铁素体过多,使硬度不足缺陷产生原因:1.淬火温度低。
2.重新加热淬火保温时间不足,淬火冷速不够。
3.心部有未溶铁素体。
4.心部有奥氏体分解产物。
对策:1.按正常工艺重新加热淬火。
2.适当提高淬火温度延长保温时间。
渗碳层深度不足缺陷产生原因:1.炉温低、保温时间短。
2.渗剂浓度低。
渗碳淬火裂纹的特征
渗碳淬火裂纹是一种常见的金属热处理缺陷,它在工业生产中造成了许多问题。
渗碳淬火裂纹是指在渗碳淬火过程中,金属材料表面出现的裂纹。
这种裂纹通常呈现出一定的形态特征,以及与渗碳淬火过程相关的特定位置。
渗碳淬火裂纹的特征之一是其位置分布的特殊性。
这些裂纹通常出现在金属材料的表面或近表面区域,而不是内部。
这是因为渗碳淬火过程中,表面的渗碳层与内部材料的差异导致了内外应力的不平衡,从而导致了裂纹的形成。
渗碳淬火裂纹的形态特征也值得关注。
这些裂纹通常呈现出沿着材料表面方向延伸的线状形态,有时呈现出分叉或交叉的形式。
这是由于渗碳淬火过程中,不同位置的温度和应力分布不均匀,导致裂纹在材料表面上扩展的方式不同。
渗碳淬火裂纹的特征还包括其尺寸和密度。
这些裂纹通常呈现出不同的尺寸和密度,有些裂纹可能很细小,几乎看不到,而有些裂纹则较大且密集。
这是由于渗碳淬火过程中,金属材料的组织和化学成分的不均匀性,导致了裂纹的形成和分布的差异。
渗碳淬火裂纹还具有一定的方向性特征。
这些裂纹通常沿着材料表面方向延伸,与材料的应力和变形方向有关。
这是由于渗碳淬火过程中,金属材料的热膨胀和收缩引起的应力分布不均匀性,导致了
裂纹在特定方向上的扩展。
总的来说,渗碳淬火裂纹具有位置分布特殊、形态特征独特、尺寸密度不均匀和方向性明显等特征。
了解和掌握这些特征对于预防和解决渗碳淬火裂纹问题至关重要。
在工业生产中,通过合理的工艺参数和控制措施,可以有效地减少渗碳淬火裂纹的发生,提高金属制品的质量和可靠性。
齿轮渗碳淬火变形原因及控制措施研究摘要:齿轮零件在前期加工期间若是遭受到热处理变形作用,将会导致其获取的精度遭受到严重的影响,一旦出现变形即使是使用校直及磨齿等先进的修形技术也难以达到恢复的效果。
尤其是齿轮在遭受到渗碳淬火之后会出现变形情况,具有较大的变形量,该种变形无法通过控制来实现,并且变形过大,也会增加磨削成本及磨削量,对齿轮制造精度会造成极大的影响,承载能力显著降低,寿命也会随之而下降。
本文着重分析齿轮渗碳淬火变形原因,并提出合理化的变形控制措施。
关键词:齿轮渗碳淬火;变形原因;控制措施前言:在制造硬齿面汽车齿轮期间,目前所使用的主流工艺是渗碳淬火,但是在使用之后不得不面对的问题便是出现变形情况,会对齿轮的加工质量造成极大的影响。
有相关的研究报告显示,之所以会导致碳淬火齿轮出现变形,与锻造质量、原材料质量、齿轮的结构设计、毛坯预备热处理有直接关系,并且以上几种因素之间彼此也会出现相互影响的情况,进而增加了上述因素的控制难度。
现如今,在汽车齿轮制造中控制变形量已经成为一项需要解决的重难点问题。
一、齿轮渗碳淬火变形原因(一)渗碳件变形原因渗碳低碳钢,经过对原始相结构进行分析可知,由少量珠光体组织及铁素体共同来构成,经过对整个体积的占比情况进行了解可知,铁素体量的占比高达80%,当加温到AC1以上温度之后,珠光体会向奥氏体进行转变。
当温度为900℃时,铁素体会向奥氏体进行转变。
当渗碳的温度为920℃-940℃时,零件表面的奥氏体区碳浓度的升高度为0.6%-1.2%,碳浓度比较高的奥氏体区碳浓度会增加至0.6%-1.2%,当奥氏体的温度冷却到600-650℃时,会向索氏体及珠光体进行转变[1]。
当低碳奥氏体处于心部区时,若是在900℃的高温下会将其转变为铁素体,当冷却到550℃时,会全部转变完成。
比容增大的过程是心部奥氏体向铁素体进行转变的过程,而通过对表层奥氏体冷却情况进行探究可知,可将热缩量增加变化的整个过程呈现出来,在冷却期间,在生成心部铁素体时,会遭受到表层高碳奥氏体区的压力影响[2]。
浅谈渗碳热处理的控制与缺陷分析通常机械工件在完成机加工之后需要进行渗碳处理,来提高表面硬度、耐磨性能以及解除疲劳强度的等。
但是在实际的渗碳热处理过程中,常常会出现各种缺陷导致的最终的产品不能使用或者寿命降低。
本文主要针对渗碳热处理的控制以及缺陷进行了分析,对实际的渗碳热处理具有一定的指导意义。
材料为钢的机械零件为了得到较高的表面质量,一般都需要进行渗碳热处理,来提高零件表面的强度、硬度、接触疲劳强度和弯曲疲劳强度。
渗碳处理是将刚件放入到渗碳的介质中加热并保温一段时间,使碳原子能够渗入到刚件的表面,使的刚件表面的碳浓度增加。
渗碳属于金属表面处理的一种,对于低碳钢和低合金钢的应用较多;通过将活性渗碳介质和工件加热至900-1000℃的单相奥氏体,保温一定时间之后,碳原子进入到刚件的表层,但是钢件心部仍然保持原样。
1.渗碳热处理工艺1.1.渗碳热处理渗碳之后的钢件其表面的化学成分接近于高碳钢。
通常,钢件在渗碳之后要经过淬火处理,来达到高的表面硬度、耐磨性和疲劳强度,并实现钢件心部具有低碳钢淬火后的强韧性,使得钢件既具有非常好的表面质量优能承受冲击载荷。
渗碳工艺广泛的应用于航空航天、船舶海洋、汽车工业等行业。
1.2.渗碳热处理渗碳热处理按使用的渗碳剂可分为如下三大类:固体渗碳法:以木炭为主剂的渗碳法;体渗碳法:以氰化钠(NaCN)为主剂之渗碳法;气体渗碳法:以天然气、丙烷、丁烷等气体为主剂的渗碳法。
1.2.1.固体渗碳法先将处理工件去锈,以适当的间隔(20~25㎜以上)排列于渗碳箱中,周围填围渗碳剂,加盖以粘土封密装入电气炉。
加热保持一定时间。
在炉中经过所定后,在炉内慢慢冷却或者由炉中拖出空冷,后进行热处理。
渗碳钢的表面为高碳钢,心部为低碳钢,有必要施行适用各部份的硬化处理,一般进行一次淬火将心部组织微细化,其次进行二次淬火将渗碳层硬化,最后进行回火使硬化层的组织安定化。
但依钢材的种类及使用目的而有适当的热处理,镍铬钢、镍铬钼钢等的结晶粒粗大化少,未必要一次淬火,渗碳后实施球状化退火者已达一次淬火的目的,亦无此必要;一次淬火的淬火温度高,变形大,容易脆裂,要尽量避免;渗碳层浅的小工件通常省略一次淬火。
大型铸锻件在渗碳淬火时经常会因工件材质、操作方法、淬火介质等很多复杂因素导致出现淬火裂纹,充分认识各种裂纹形成的原因,并针对问题提前做出有效措施进行预防,对大型铸锻件的渗碳淬火成功率会有很大的提高。
一、硬度不良渗碳淬火的目的是为了提高钢制零件的表面硬度,所以硬度不足就满足不了使用要求。
渗碳淬火硬度不足的原因,可以认为是渗碳不足;淬火时脱碳;淬火温度过低;冷却速度太慢等。
同时也不要忽略表面层内存在的残余奥氏体,以及晶界氧化对硬度的影响。
理想的渗碳含碳量是共析渗碳量的0.8%~0.9%。
如果含碳量高于0.8%~0.9%,将出现网状渗碳体而变脆,这是令人讨厌的,这种现象称为过渗碳。
出现过渗碳时,最好进行球化处理,渗碳至含碳量为1.1%~1.2%,使其像工具钢那样进行球化的工艺方法称为TSP (tool steel process )法,即工具钢法,这个方法用于需要耐磨性的零件,它比渗碳不足所造成的硬度不良要强些。
渗碳不足是由渗碳气体的渗碳能力过低,渗碳温度和渗碳时间不足引起的,必须注意。
但是,即使顺利地渗了碳,渗碳后的淬火没做好也得不到好结果,渗碳后的淬火有一次淬火(未渗碳的心部细化)和二次淬火(表面硬化),此淬火温度过低和冷却速度过慢自然会引起硬化不良,不过最近为了节省能源,一般是渗碳后直接淬火,因此不存在这个问题。
渗碳层的硬度不足,是残余奥氏体和晶界氧化造成的,渗碳层的含碳量多及为减少淬火变形使用油淬,会使渗碳层的残余奥氏体多,在这种情形下最好进行冷处理,还有,晶界氧化是渗碳气体中少量的氧与钢中的铬和锰化合,在晶界上生成氧化物,使晶界的淬透性降低以致难以淬硬。
因此,最好在渗碳气体中掺入少量的氮气或提高淬火速度,以补充淬透性的不足。
不过,晶界氧化层在表面下只有数微米到数十微米厚,因此可以用磨削除掉。
二、软点有时在渗碳淬火的表面产生淬火软点,渗碳后淬火时如果冷却不均匀往往产生软点。
另外,在渗碳中出现异常组织时产生软点就更为明显。

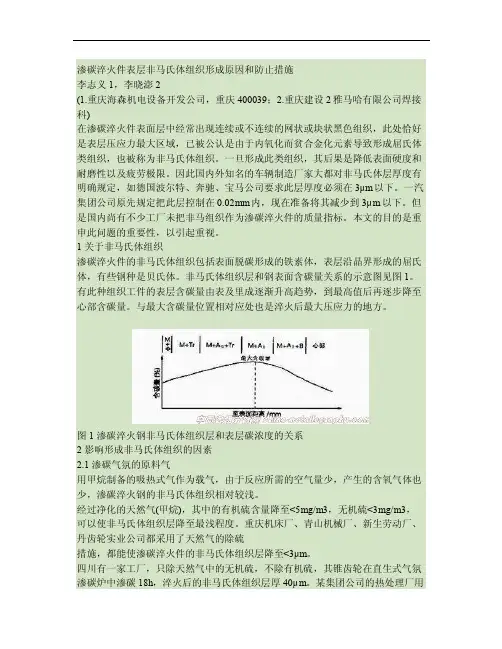

渗碳淬火件表层非马氏体组织形成原因和防止措施李志义1,李晓澎2(1.重庆海森机电设备开发公司,重庆 400039;2.重庆建设2雅马哈有限公司焊接科)在渗碳淬火件表面层中经常出现连续或不连续的网状或块状黑色组织,此处恰好是表层压应力最大区域,已被公认是由于内氧化而贫合金化元素导致形成屈氏体类组织,也被称为非马氏体组织。
一旦形成此类组织,其后果是降低表面硬度和耐磨性以及疲劳极限。
因此国内外知名的车辆制造厂家大都对非马氏体层厚度有明确规定,如德国波尔特、奔驰、宝马公司要求此层厚度必须在3μm以下。
一汽集团公司原先规定把此层控制在0.02mm内,现在准备将其减少到3μm以下。
但是国内尚有不少工厂未把非马组织作为渗碳淬火件的质量指标。
本文的目的是重申此问题的重要性,以引起重视。
1 关于非马氏体组织渗碳淬火件的非马氏体组织包括表面脱碳形成的铁素体,表层沿晶界形成的屈氏体,有些钢种是贝氏体。
非马氏体组织层和钢表面含碳量关系的示意图见图1。
有此种组织工件的表层含碳量由表及里成逐渐升高趋势,到最高值后再逐步降至心部含碳量。
与最大含碳量位置相对应处也是淬火后最大压应力的地方。
图1 渗碳淬火钢非马氏体组织层和表层碳浓度的关系2 影响形成非马氏体组织的因素2.1 渗碳气氛的原料气用甲烷制备的吸热式气作为载气,由于反应所需的空气量少,产生的含氧气体也少,渗碳淬火钢的非马氏体组织相对较浅。
经过净化的天然气(甲烷),其中的有机硫含量降至<5mg/m3,无机硫<3mg/m3,可以使非马氏体组织层降至最浅程度。
重庆机床厂、青山机械厂、新生劳动厂、丹齿轮实业公司都采用了天然气的除硫措施,都能使渗碳淬火件的非马氏体组织层降至<3μm。
四川有一家工厂,只除天然气中的无机硫,不除有机硫,其锥齿轮在直生式气氛渗碳炉中渗碳18h,淬火后的非马氏体组织层厚40μm。
某集团公司的热处理厂用氮+甲醇+丙酮的滴注式渗碳法,所用的氮以空气经薄膜分离法制备,经净化到99199%的纯度。
