李伯成《微机原理》习题第一章本章作业参考书目：① 薛钧义主编《微型计算机原理与应用——Intel 80X86系列》机械工业出版社2002年2月第一版② 陆一倩编《微型计算机原理及其应用（十六位微型机）》哈尔滨工业大学出版社1994年8月第四版③ 王永山等编《微型计算机原理与应用》西安电子科技大学出版社2000年9月1.1将下列二进制数转换成十进制数：X=10010110B=1*27+0*26+0*25+1*24+0*23+1*22+1*21 +0*21=128D+0D+0D+16D+0D+0D+4D+2D=150DX=101101100B=1*28+0*27+1*26+1*25+0*24+1*23+1*22+0*21+0*20=256D+0D+64D+32D+0D+16D+4D+0D=364DX=1101101B=1*26+1*25+0*24+1*23+1*22+0*21 +1*20=64D+32D+0D+8D+4D+0D+1D=109D1.2 将下列二进制小数转换成十进制数：（1）X=0.00111B=0*2-1+0*2-2+1*2-3+1*2-4+1*2-5=0D+0D+0.125D+0.0625D+0.03125D=0.21875D(2) X=0.11011B=1*2-1+1*2-2+0*2-3+1*2-4+1*2-5=0.5D+0.25D+0D+0.0625D+0.03125D=0.84375D(3) X=0.101101B=1*2-1+0*2-2+1*2-3+1*2-4+0*2-5+1*2-6=0.5D+0D+0.125D+0.0625D+0D+0.015625D=0.703125D1.3 将下列十进制整数转换成二进制数：（1）X=254D=11111110B（2）X=1039D=10000001111B（3）X=141D=10001101B1.4 将下列十进制小数转换成二进制数：（1）X=0.75D=0.11B(2) X=0.102 D=0.0001101B(3) X=0.6667D=0.101010101B1.5 将下列十进制数转换成二进制数(1) 100.25D= 0110 0100.01H(2) 680.75D= 0010 1010 1000.11B1.6 将下列二进制数转换成十进制数(1) X=1001101.1011B =77.6875D(2) X=111010.00101B= 58.15625D1.7 将下列二进制数转换成八进制数（1）X=101011101B=101’011’101B=535Q(2) X=1101111010010B=1’101’111’010’010B=15722Q(3) X=110B=6Q1.8 将下列八进制数转换成二进制数：（1）X=760Q=111'110'000B（2）X=32415Q=11'010'100'001'101B1.9 将下列二进制数转换成十六进制数：X=101 0101 1110 1101B= 5 5 E D HX= 1100110101'1001B= 11 0011 0101 1001B= 3 3 5 9HX= 1000110001B= 10 0011 0001 B= 2 3 1 H1.10 将下列十六进制数转换成二进制数：X= ABCH= 1010 1011 1100 BX=3A6F.FFH = 0011 1010 0110 1111.1111 1111BX= F1C3.4B =1111 0001 1100 0011 . 0100 1011B1.11 将下列二进制数转换成BCD码：(1) X= 1011011.101B= 1'011'011.101B= 91.625d=1001 0001.0110BCD(2) X=1010110.001B= 1’010’110.001 =126.1 BCD1.12 将下列十进制数转换成BCD码：（1）X=1024D=0001 0000 0010 0100 BCD（2）X=632 = 0110 0011 0010 BCD（3）X= 103 = 0001 0000 0011 BCD1.13 写出下列字符的ASCI I码：A 41H 65D 0100 0001B9 39H 47D* 2AH 42D= 3DH 45D！21H 33D1.14 若加上偶校验码，下列字符的ASCII码是什么？字符原码加上偶校验码之后B 42H，0100 0010B 42H，0100 0010B4 34H，0011 0100B B4H，1011 0100B7 37H，0011 0111B B7H，1011 0111B= 3DH，0011 1101B BDH，1011 1101B！21H，0010 0001B 21H，0010 0001B？3FH 0011 1111B 3FH，0011 1111B1.15 加上奇校验，上面的结果如何？字符原码加上奇校验码之后B 42H，0100 0010B C2H，1100 0010B4 34H，0011 0100B 34H，0011 0100B7 37H，0011 0111B 37H，0011 0111B= 3DH，0011 1101B 3DH，0011 1101B！21H，0010 0001B A1H，1010 0001B？3FH 0011 1111B BFH，1011 1111B1.16 计算下式：（1）[‘B’/2+ABH-11011001B]*0.0101BCD=(42H/2+ABH-D9H)*0.21 BCD = = F3H*0.21 BCD =(-DH) *0.21 BCD= -2.73D(2) 3CH –[(84D)/(16Q)+’8’/8D]= 60D-[84D/14D+(56/8)]=60D-[13]D==47D1.17 对下列十进制数，用八位二进制数写出其原码、反码和补码：(正数的反码与原码相同，负数的反码除符号位之外其余各位按位取反。

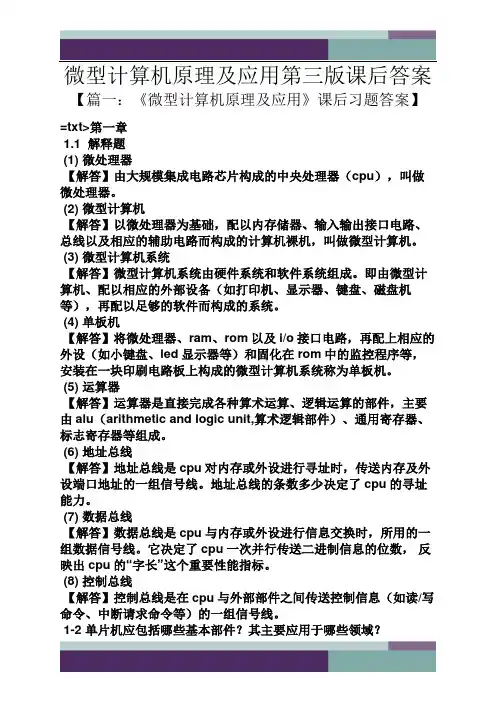

微型计算机原理及应用第三版课后答案【篇一：《微型计算机原理及应用》课后习题答案】=txt>第一章1.1 解释题(1) 微处理器【解答】由大规模集成电路芯片构成的中央处理器（cpu），叫做微处理器。

(2) 微型计算机【解答】以微处理器为基础，配以内存储器、输入输出接口电路、总线以及相应的辅助电路而构成的计算机裸机，叫做微型计算机。

(3) 微型计算机系统【解答】微型计算机系统由硬件系统和软件系统组成。

即由微型计算机、配以相应的外部设备（如打印机、显示器、键盘、磁盘机等），再配以足够的软件而构成的系统。

(4) 单板机【解答】将微处理器、ram、rom以及i/o接口电路，再配上相应的外设（如小键盘、led显示器等）和固化在rom中的监控程序等，安装在一块印刷电路板上构成的微型计算机系统称为单板机。

(5) 运算器【解答】运算器是直接完成各种算术运算、逻辑运算的部件，主要由alu（arithmetic and logic unit,算术逻辑部件）、通用寄存器、标志寄存器等组成。

(6) 地址总线【解答】地址总线是cpu对内存或外设进行寻址时，传送内存及外设端口地址的一组信号线。

地址总线的条数多少决定了cpu的寻址能力。

(7) 数据总线【解答】数据总线是cpu与内存或外设进行信息交换时，所用的一组数据信号线。

它决定了cpu一次并行传送二进制信息的位数，反映出cpu的“字长”这个重要性能指标。

(8) 控制总线【解答】控制总线是在cpu与外部部件之间传送控制信息（如读/写命令、中断请求命令等）的一组信号线。

1-2 单片机应包括哪些基本部件？其主要应用于哪些领域？【解答】一般单片机芯片中包括微处理器、ram、rom、i/o接口电路、定时器/计数器，有的还包括a/d、d/a转换器等。

其主要应用于智能化仪器仪表及工业控制领域。

1-3 按图1-11和图1-12，写出取第二条指令操作码和执行第二条指令的过程。

【解答】1) ip的值（002h）送入地址寄存器ar；2) ip的内容自动加1，变为003h；3) ar将地址码通过地址总线送到存储器的地址译码器，经译码后选中002h单元；4) 微处理器给出读命令；5) 所选中的002h单元内容04h送上数据总线db；6) 数据总线db上的数据04h送到数据寄存器dr；7) 因是取指操作，取出的是指令操作码04h，即由dr送入指令寄存器ir；8) ir中的操作码经指令译码器id译码后，通过pla发出执行该指令的有关控制命令。

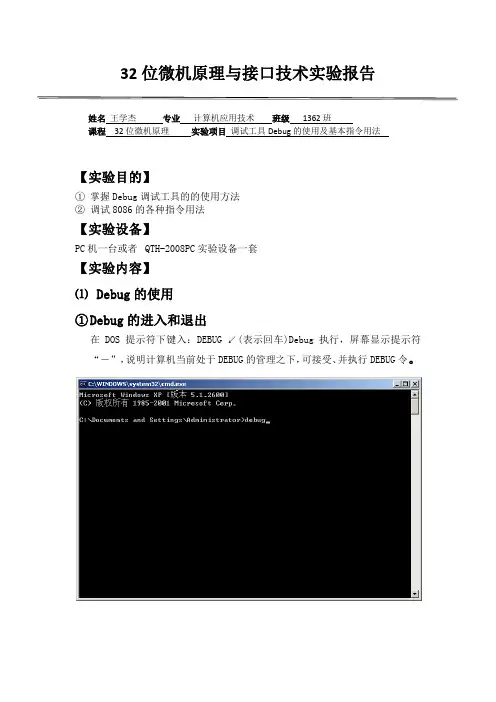

32位微机原理与接口技术实验报告
姓名王学杰专业计算机应用技术班级1362班
课程32位微机原理实验项目调试工具Debug的使用及基本指令用法
【实验目的】
①掌握Debug调试工具的的使用方法
②调试8086的各种指令用法
【实验设备】
PC机一台或者QTH-2008PC实验设备一套
【实验内容】
⑴ Debug的使用
①Debug的进入和退出
在DOS提示符下键入：DEBUG ↙(表示回车)Debug执行，屏幕显示提示符“－”，说明计算机当前处于DEBUG的管理之下，可接受、并执行DEBUG令。

② 修改CPU 内部的各寄存器 观察各寄存器的内容
显示并修改AX的内容
将AX的内容改为1234H
显示并修改标志寄存器的内容
将标志寄存器的OF置为OV:DF置为DN
③观察和修改内存单元的内容
④输入程序
⑤单步执行程序
⑥反汇编程序
⑦执行一段程序。

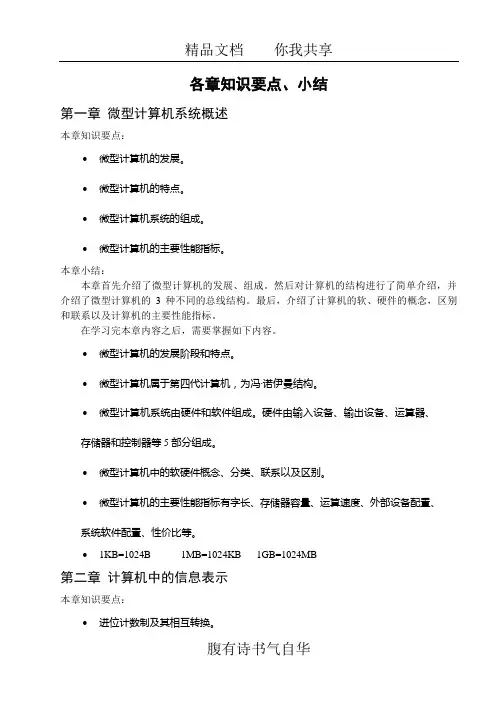

各章知识要点、小结第一章微型计算机系统概述本章知识要点：∙微型计算机的发展。

∙微型计算机的特点。

∙微型计算机系统的组成。

∙微型计算机的主要性能指标。

本章小结：本章首先介绍了微型计算机的发展、组成。

然后对计算机的结构进行了简单介绍，并介绍了微型计算机的3种不同的总线结构。

最后，介绍了计算机的软、硬件的概念，区别和联系以及计算机的主要性能指标。

在学习完本章内容之后，需要掌握如下内容。

∙微型计算机的发展阶段和特点。

∙微型计算机属于第四代计算机，为冯·诺伊曼结构。

∙微型计算机系统由硬件和软件组成。

硬件由输入设备、输出设备、运算器、存储器和控制器等5部分组成。

∙微型计算机中的软硬件概念、分类、联系以及区别。

∙微型计算机的主要性能指标有字长、存储器容量、运算速度、外部设备配置、系统软件配置、性价比等。

∙1KB=1024B 1MB=1024KB 1GB=1024MB第二章计算机中的信息表示本章知识要点：∙进位计数制及其相互转换。

∙二进制数的运算规则。

∙计算机中带符号数与小数点的表示方法。

∙计算机中的常用码制。

本章小结：本章着重介绍了计算机中数据的表示方法，重点讲述了二、八、十、十六进制数的相关概念及各类进制数之间相互转换的方法，无符号数和带符号数的机器内部表示以及字符编码和汉字编码等内容。

在学习完本章内容之后，需要掌握如下内容。

∙掌握计算机内部的信息处理方法和特点。

∙熟悉原码、反码、补码等各类数制之间的相互转换。

∙理解无符号数和带符号数的表示方法。

∙掌握各种BCD码的特点及其之间的相互转换。

∙了解循环码和余3码的表示方法。

∙掌握在计算机中如何运用字符的ASCII码表示非数字信息的。

∙了解汉字编码以及在计算机中对汉字的表示方法。

第三章微处理器本章知识要点：∙CP U的发展过程。

∙80486的内部基本结构。

∙80486的外部基本引脚。

∙CPU的内部寄存器。

∙CPU的流水线操作过程。

∙Pentium CPU的简介和CPU的发展趋势。

微机原理课后习题参考答案第1部分微型计算机基础知识1.1 微处理器、微型计算机和微型计算机系统三者之间有什么不同？【解】微处理器：指计算机内部对数据进行处理并对处理过程进行控制的部件，伴随着大规模集成电路技术的迅速发展，芯片集成密度越来越高，CPU可以集成在一个半导体芯片上，这种具有中央处理器功能的大规模集成电路器件，被统称为“微处理器”。

微型计算机：简称“微型机”、“微机”，也称“微电脑”。

由大规模集成电路组成的、体积较小的电子计算机。

由微处理机(核心)、存储片、输入和输出片、系统总线等组成。

特点是体积小、灵活性大、价格便宜、使用方便。

微型计算机系统：简称“微机系统”。

由微型计算机、显示器、输入输出设备、电源及控制面板等组成的计算机系统。

配有操作系统、高级语言和多种工具性软件等。

1.2 CPU在内部结构上由哪几部分组成？CPU应该具备哪些主要功能？【解】CPU在内部结构上由运算器、控制器、寄存器阵列和内部总线等各部分构成，其主要功能是完成各种算数及逻辑运算，并实现对整个微型计算机控制，为此，其内部又必须具备传递和暂存数据的功能。

1.3 微型计算机采用总线结构有什么优点？【解】①简化了系统结构，便于系统设计制造；②大大减少了连线数目，便于布线，减小体积，提高系统的可靠性；③便于接口设计，所有与总线连接的设备均采用类似的接口；④便于系统的扩充、更新与灵活配置，易于实现系统的模块化；⑤便于设备的软件设计，所有接口的软件就是对不同的口地址进行操作；⑥便于故障诊断和维修，同时也降低了成本。

总线的逻辑电路有些是三态的，即输出电平有三种状态：逻辑“0”，逻辑“1”和“高阻”态。

1.4计算机总线有哪些，分别是什么？【解】总线按其信号线上传输的信息性质可分为三组：①数据总线，一般情况下是双向总线；②地址总线，单向总线，是微处理器或其他主设备发出的地址信号线；③ 控制总线，微处理器与存储器或接口等之间1．5 数据总线和地址总线在结构上有什么不同之处？如果一个系统的数据和地址合用一套总线或者合用部分总线，那么要靠什么来区分地址和数据？【解】数据总线（DB）为双向结构，数据在CPU与存储器或I/O 接口之间的传送是双向的，（数据既可以读也可以写），其宽度通常与微处理器的字长相同。

习题二 8086微处理器答案主要内容：主要介绍8086／8088CPU内部结构。

了解80X86CPU的特点。

8086 CPU在内部结构上由哪几部分组成其功能是什么【答】8086的内部结构分成两部分。

总线接口部件BIU，负责控制存储器与I/O端口的信息读写，包括指令获取与排队、操作数存取等。

执行部件EU负责从指令队列中取出指令，完成指令译码与指令的执行行。

8086的总线接口部件有那几部分组成其功能是什么【答】8086的总线接口部件主要由下面几部分组成：4个段寄存器CS/DS/ES/SS，用于保存各段地址；一个16位的指令指针寄存器IP，用于保存当前指令的偏移地址；一个20位地址加法器，用于形成20位物理地址；指令流字节队列,用于保存指令；存储器接口，用于内总线与外总线的连接。

8086的执行单元（部件）由那几部分组成有什么功能【答】8086的执行单元部件主要由下面几部分组成：控制器、算数逻辑单元、标志寄存器、通用寄存器组。

（1）控制器，从指令流顺序取指令、进行指令译码，完成指令的执行等。

（2）算数逻辑单元ALU，根据控制器完成8/16位二进制算数与逻辑运算。

（3）标志寄存器，使用9位，标志分两类。

其中状态标志6位，存放算数逻辑单元ALU运算结果特征；控制标志3位，控制8086的3种特定操作。

（4）通用寄存器组，用于暂存数据或指针的寄存器阵列。

8086内部有哪些通用寄存器【答】四个16位数据寄存器AX、BX、CX、DX，二个指针寄存器SP、BP, 二个变址寄存器SI、DI。

这些寄存器使用上一般没有限制，但对某些特定指令操作，必须使用指定寄存器，可参考后面指令系统章节。

8086内部有哪些段寄存器各有什么用途【答】四个16位段寄存器：CS、DS、SS、ES，分别保存代码段、数据段、堆栈段与扩展段的段地址。

8086CPU状态标志和控制标志又何不同程序中是怎样利用这两类标志的 8086的状态标志和控制标志分别有哪些【答】（1）标志分两类：状态标志（6位）,反映刚刚完成的操作结果情况。

收稿日期：2011－10－31；修回日期：2012－02－02基金项目：江苏高校优势学科建设工程资助项目（yx002001）；江苏省企校合作项目（2010外42）作者简介：姚放吾（1953－），男，教授，硕士生导师，研究方向为并行计算机及其体系结构、嵌入式技术和计算机在通信中的应用；王嘉平（1987－），女，硕士研究生，研究方向为计算机在通信中的应用。

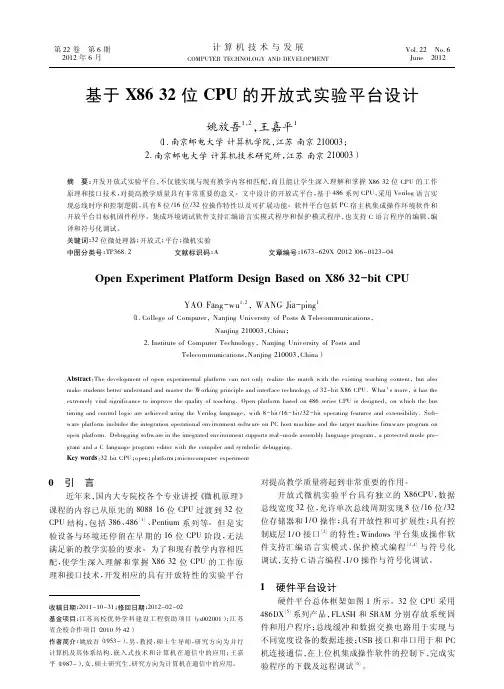

基于X8632位CPU 的开放式实验平台设计姚放吾1，2，王嘉平1（1．南京邮电大学计算机学院，江苏南京210003；2．南京邮电大学计算机技术研究所，江苏南京210003）摘要：开发开放式实验平台，不仅能实现与现有教学内容相匹配，而且能让学生深入理解和掌握X8632位CPU 的工作原理和接口技术，对提高教学质量具有非常重要的意义。

文中设计的开放式平台，基于486系列CPU ，采用Verilog 语言实现总线时序和控制逻辑，具有8位/16位/32位操作特性以及可扩展功能。

软件平台包括PC 宿主机集成操作环境软件和开放平台目标机固件程序。

集成环境调试软件支持汇编语言实模式程序和保护模式程序，也支持C 语言程序的编辑、编译和符号化调试。

关键词：32位微处理器；开放式；平台；微机实验中图分类号：TP368．2文献标识码：A文章编号：1673－629X （2012）06－0123－04Open Experiment Platform Design Based on X8632－bit CPUYAO Fang －wu 1，2，WANG Jia －ping 1（1．College of Computer ，Nanjing University of Posts ＆Telecommunications ，Nanjing 210003，China ；2．Institute of Computer Technology ，Nanjing University of Posts andTelecommunications ，Nanjing 210003，China ）Abstract ：The development of open experimental platform can not only realize the match with the existing teaching content ，but also make students better understand and master the Working principle and interface technology of 32－bit X86CPU．What ’s more ，it has the extremely vital significance to improve the quality of teaching．Open platform based on 486series CPU is designed ，on which the bus timing and control logic are achieved using the Verilog language ，with 8－bit /16－bit /32－bit operating features and extensibility．Soft-ware platform includes the integration operational environment software on PC host machine and the target machine firmware program on open platform．Debugging software in the integrated environment supports real －mode assembly language program ，a protected mode pro-gram and a C language program editor with the compiler and symbolic debugging．Key words ：32bit CPU ；open ；platform ；microcomputer experiment0引言近年来，国内大专院校各个专业讲授《微机原理》课程的内容已从原先的808816位CPU 过渡到32位CPU 结构，包括386、486［1］、Pentium 系列等。
