SOA技术架构实例

概要简介

SOA的概念是Gartner公司， 在1996年提出来的，并于2002年12月进一步提出SOA是“现代应用开发领域最重要的课题”。

一、SOA的定义

SOA分为广义的SOA和狭义的SOA：

广义的SOA是指一种新的企业应用架构和企业IT基础架构，它可以使企业实现跨应用，跨部门，跨企业甚至跨 行业之间的离散系统实现互连。

（注意：这里所指的服务并不单单是Web Service,它可以是以Web Service实现 ，也可以以业务方式实现，甚至是书面口头承诺实现）。

狭义的SOA是指一种软件架构，它可以根据需求通过网络对松散耦合的粗粒度应用组件进行分布式部署、组合和使用。

服务层是SOA的基础，可以直接被应用调用，从而有效控制系统中与软件代理交互的人为依赖性。

二、如何实现SOA

目前Web Service越来越流行，并成为实现SOA的一种手段。Web Service使应用功能通过标准化接口（WSDL）提供，使用标准化语言（XML）进行描述，并可基于标准化传输方式（HTTP和JMS）、采用标准化 协议（SOAP）进行调用，并使用XML SCHEMA方式对数据进行描述。你也可以不采用Web服务来创建SOA应用，但是这种标准的重要性日益增加、应用日趋普遍。

三、Web Service实现SOA的好处 第一，Web Service是跨平台的，应用程序经常需要从运行在IBM主机上的程序中获取数据，然后把数据发送到主机或UNIX应用程序中去。即使在同一个平台上， 不同软件厂商生产的各种软件也常常需要集成起来。通过WebService，应用程序可以用标准的方法把功能和数据“暴露”出来，供其它应用程序使用。

第二，Web Service是无语言限制的，你可以使用.NET,JAVA,PHP,VB......等多种语言开发并进行相互调用。

第三， 使用SOAP时数据是以ASCII文本的方式传输，调用很方便，数据容易通过防火墙而实现无缝连接。

Web服务作为炙手可热的技术，如何应用到企业的IT系统和商业流程之中、并给企业带来直接的经济效益，一直备受国内外企业管理者的高度关注和推崇。而在近两年，出现了一种技术架构被誉为下一代Web服务的基础架构，它就是SOA（Service-oriented

architecture，面向服务架构）。1996年，Gartner最早提出SOA。2002年12月，Gartner提出SOA是"现代应用开发领域最重要的课题"，还预计到2008年，SOA将成为占有绝对优势的软件工程实践方法，主流企业现在就应该在理解和应用SOA开发技能方面进行投资。

更好支持商业流程

SOA并不是一个新事物，IT组织已经成功建立并实施SOA应用软件很多年了，BEA、IBM、等厂商看到了它的价值，纷纷跟进。SOA的目标在于让IT变得更有弹性，以更快地响应业务单位的需求，实现实时企业（Real-Time Enterprise，这是Gartner为SOA描述的愿景目标）。而BEA的CIO Rhonda早在2001年6月就提出要将BEA的IT基础架构转变为SOA，并且从对整个企业架构的控制能力、提升开发效率、加快开发速度、降低在客户化和人员技能的投入等方面取得了不错的成绩。

SOA是在计算环境下设计、开发、应用、管理分散的逻辑（服务）单元的一种规范。这个定义决定了SOA的广泛性。SOA要求开发者从服务集成的角度来设计应用软件，即使这么做的利益不会马上显现。SOA要求开发者超越应用软件来思考，并考虑复用现有的服务，或者检查如何让服务被重复利用。SOA鼓励使用可替代的技术和方法（例如消息机制），通过把服务联系在一起而非编写新代码来构架应用。经过适当构架后，这种消息机制的应用允许公司仅通过调整原有服务模式而非被迫进行大规模新的应用代码的开发，使得在商业环境许可的时间内对变化的市场条件做出快速的响应。

SOA也不仅仅是一种开发的方法论--它还包含管理。例如，应用SOA后，管理者可以方便的管理这些搭建在服务平台上的企业应用，而不是管理单一的应用模块。其原理是，通过分析服务之间的相互调用，SOA使得公司管理人员方便的拿到什么时候、什么原因、哪些商业逻辑被执行的数据信息，这样就帮助了企业管理人员或应用架构师迭代地优化他们的企业业务流程、应用系统。

ｔ　９蕾　１：彤　、ＯＩ．１９　ＮＯ．ｉ　２　铁路信息系统　ＲＡＩｔ　、、＾、Ｉ、Ｉ　ｔ　ＪＲ、１＾１　ＩＯＮ　Ｓ　ＳＴＥ　１　

文　编　：１００５－８４５１（２Ｏ　ＬＯ）１２・００２５—０５　

基于ＳＯＡ的开放式车务综合信息平台架构研究　

郑秋宁　，严余松　（１．西南交通大学　信息科学与技术学院，成都６１００３１；２．西南交通大学　交通运输学院，成都６１００３１）　摘　：面向服务架构（ＳＯＡ）具有松耦合、平台和开发语言独立、粗粒度服务接口等优点，能够方　便、快捷地对企业内部信息系统进行功能整合。本文首先介绍ＳＯＡ的概念及实现技术，然后结合成都铁路　局绵阳车务段综合信息平台项目给出一个基于ＳＯＡ的开放式车务信息系统集成基础框架的实例。　ｉ，ｉｉ　ＳＯＡ；Ｗｅｂ　Ｓｅｒｖｉｃｅ；系统集成；架构　・｝　ｌ车１分　ｊ：Ｕ２９３．１　乏Ｉ　｛Ｗ　．；：　５：Ａ　

睫《、ｔ；ｅ超　≤　ｌｌ　ｏ　ｌ　０ｐｅ　；ｎｇ　ｒａｉｌｗａｙ　ｄｅｐｏｔ　ｉｎｔｅｇｒａｔｉｎｇ　ｉｎｆｏｒｎｍｔｉｏｎ　ｐｌａｔｆｏｒｍ　ａｒｃｈｉｔｅｅｔＨｒｅ　

ｂａｓｅｄ　０ｎ　ＳＯＡ　ＺｔｔＥＮＧ　Ｑｉｕ一￣ａｉ　ｒａｇ．ＹＡＮ　Ｙｕ～ｓｏｎｇ　（１．Ｓｃｈｏｏｌ　ｏｆ　Ｉｎｆｏｒｍａｔｉｏｎ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ，Ｓｏｕｔｈｗｅｓｔ　Ｊｉａｏｔｏｎｇ　Ｕｎｉｖｅｒｓｉｔｙ，Ｃｈｅｎｇｄｕ　６　１　００３　１，Ｃｈｉｎａ；　２．Ｓｃｈｏｏｌ　ｏｆ　Ｔｒａｆｆｉｃ　ａｎｄ　Ｔｒａｎｓｐｏｒｔａｔｉｏｎ，Ｓｏｕｔｈｗｅｓｔ　Ｊｉａｏｔｏｎｇ　Ｕｎｉｖｅｒｓｉｔｙ，Ｃｈｅｎｇｄｕ　６　１　００３　１，Ｃｈｉｎａ）　ｂｓｔｒ“ｃｔ：Ｔｈｅ　Ｓｅｒｖｉｃｅ　Ｏｒｉｅｎｔｅｄ　Ａｒｃｈｉｔｅｃｔｕｒｅ（ＳＯＡ）ｈａｄ　ｔｈｅ　ａｄｖａｎｔａｇｅｓ　ｏｆｄｅｃｏｕｐｌｉｎｇ，ｉｎｄｅｐｅｎｄｅｎｃｙ　ｏｆｄｅｖｅｌｏｐｉｎｇ　ｐｌａｔｆｏｒｍｓ　ａｎｄ　ｌａｎｇｕａｇｅｓ，ｃｏａｒｓｅ　ｇｒａｎｕｌａｒｉｔｙ　ｏｆ　ｓｅｒｖｉｃｅ　ｉｎｔｅｒｆａｃｅｓ．Ｕｓｉｎｇ　ＳＯＡ　ｉｄｅａ，ｉｔ　ｗｅ　ｃｏｕｌｄ　ｉｎｔｅｇｒａｔｅ　ｔｈｅ　ｆｕｎｃｔｉｏｎｓ　ｏｆ　Ｉｎｆｏｒｍａｔｉｏｎ　Ｓｙｓｔｅｍｓ　ｗｉｔｈｉｎ　ｓｏｍｅ　ｅｎｔｅｒｐｒｉｓｅ　ｃｏｎｖｅｎｉｅｎｔｌｙ　ａｎｄ　ｒａｐｉｄｌｙ．Ｉｎ　ｔｈｉｓ　ｐａｐｅｒ，ｆｉｒｓｔ　ｔｈｅ　ａｕｔｈｏｒ　ｈａｓ　ｉｎｔｒｏｄｕｃｅｄ　ｔｈｅ　ｉｍｐｌｅｍｅｎｔｉｎｇ　ｔｅｃｈｎｉｑｕｅ　ａｎｄ　ｔｈｅ　ｃｏｎｃｅｐｔｉｏｎ　ｏｆＳＯＡ，ｔｈｅｎ　ｔｏｇｅｔｈｅｒ　ｗｉｔｈ　ｔｈｅ　ｐｒｏｊｅｃｔ　ｏｆｄｅｓｉｇｎｉｎｇ　ｏｆｔｈｅ　Ｍｉａｎｙａｎｇ　Ｒａｉｌｗａｙ　Ｄｅｐｏｔ　ｉｎｔｅｇｒａｔｉｎｇ　ｉｎｆｏｒｍａｔｉｏｎ　ｐｌａｔｆｏｒｍ　ａｒｃｈｉｔｅｃｔｕｒｅ，ｔｈｅ　ａｕｔｈｏｒ　ｐｕｔ　ｆｏｒｗａｒｄ　ａｎ　ｅｘａｍｐｌｅ　ｏｆ　ｏｐｅｎｉｎｇ　Ｉｎｆｏｒｍａｔｉｏｎ　ｓｙｓｔｅｍｓ　ｉｎｔｅｇｒａｔｅｄ　ｆｏｕｎｄａｔｉｏｎ　ａｒｃｈｉｔｅｃｔｕｒｅ　ｂａｓｅｄ　ｏｎ　ＳＯＡ　ｉｄｅａ．　Ｋｃ、、ｖ（｝１．‘ｉｓ：ＳＯＡ；Ｗｅｂ　Ｓｅｒｖｉｃｅ；ｓｙｓｔｅｍ　ｉｎｔｅｇｒａｔｉｏｎ；ａｒｃｈｉｔｅｃｔｕｒｅ　

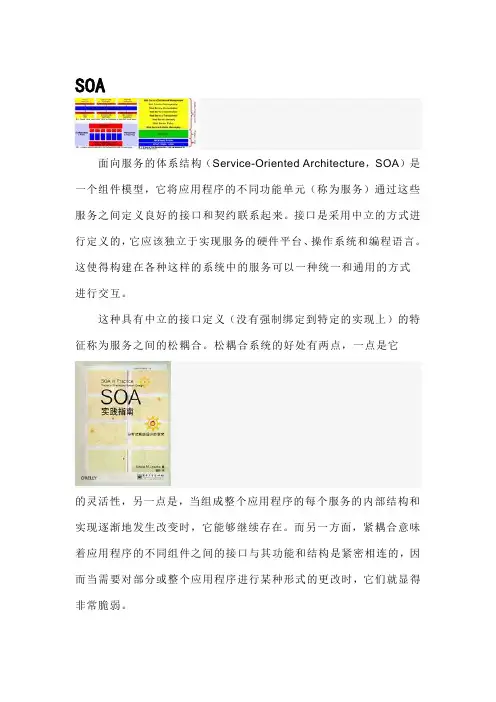

SOA

面向服务的体系结构（Service-Oriented Architecture，SOA）是一个组件模型，它将应用程序的不同功能单元（称为服务）通过这些服务之间定义良好的接口和契约联系起来。接口是采用中立的方式进行定义的，它应该独立于实现服务的硬件平台、操作系统和编程语言。这使得构建在各种这样的系统中的服务可以一种统一和通用的方式进行交互。

这种具有中立的接口定义（没有强制绑定到特定的实现上）的特征称为服务之间的松耦合。松耦合系统的好处有两点，一点是它

的灵活性，另一点是，当组成整个应用程序的每个服务的内部结构和实现逐渐地发生改变时，它能够继续存在。而另一方面，紧耦合意味着应用程序的不同组件之间的接口与其功能和结构是紧密相连的，因而当需要对部分或整个应用程序进行某种形式的更改时，它们就显得非常脆弱。 对松耦合的系统的需要来源于业务应用程序需要根据业务的需要变得更加灵活，以适应不断变化的环境，比如经常改变的政策、业务级别、业务重点、合作伙伴关系、行业地位以及其他与业务有关的因素，这些因素甚至会影响业务的性质。我们称能够灵活地适应环境变化的业务为按需（On demand）业务，在按需业务中，一旦需要，就可以对完成或执行任务的方式进行必要的更改。

虽然面向服务的体系结构不是一个新鲜事物，但它却是更传统的面向对象的模型的替代模型，面向对象的模型是紧耦合的，已经存在二十多年了。虽然基于 SOA 的系统并不排除使用面向对象的设计来构建单个服务，但是其整体设计却是面向服务的。由于它考虑到了系统内的对象，所以虽然 SOA 是基于对象的，但是作为一个整体，它却不是面向对象的。不同之处在于接口本身。SOA 系统原型的一个典型例子是通用对象请求代理体系结构（Common Object Request

Broker Architecture，CORBA），它已经出现很长时间了，其定义的概念与 SOA 相似。
