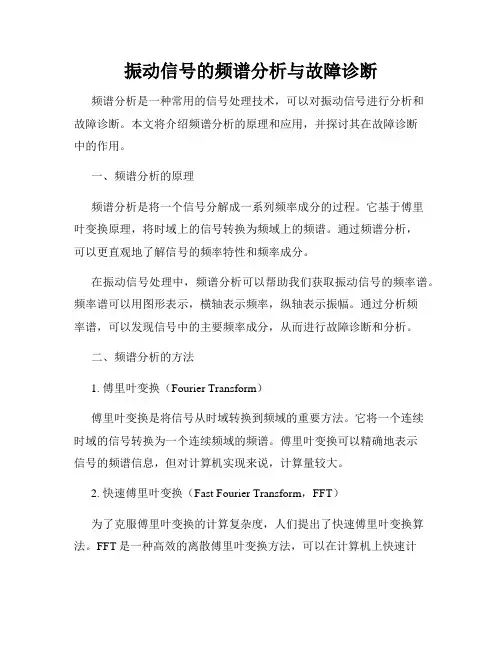

振动信号的频谱分析与故障诊断
频谱分析是一种常用的信号处理技术，可以对振动信号进行分析和故障诊断。本文将介绍频谱分析的原理和应用，并探讨其在故障诊断中的作用。
一、频谱分析的原理
频谱分析是将一个信号分解成一系列频率成分的过程。它基于傅里叶变换原理，将时域上的信号转换为频域上的频谱。通过频谱分析，可以更直观地了解信号的频率特性和频率成分。
在振动信号处理中，频谱分析可以帮助我们获取振动信号的频率谱。频率谱可以用图形表示，横轴表示频率，纵轴表示振幅。通过分析频率谱，可以发现信号中的主要频率成分，从而进行故障诊断和分析。
二、频谱分析的方法
1. 傅里叶变换（Fourier Transform）
傅里叶变换是将信号从时域转换到频域的重要方法。它将一个连续时域的信号转换为一个连续频域的频谱。傅里叶变换可以精确地表示信号的频谱信息，但对计算机实现来说，计算量较大。
2. 快速傅里叶变换（Fast Fourier Transform，FFT）
为了克服傅里叶变换的计算复杂度，人们提出了快速傅里叶变换算法。FFT是一种高效的离散傅里叶变换方法，可以在计算机上快速计算信号的频谱。FFT广泛应用于振动信号处理中，可以实时获得信号的频谱特征。
三、频谱分析在故障诊断中的应用
1. 故障特征提取
频谱分析可以帮助我们提取振动信号中的故障特征。不同的故障在频谱上表现出不同的频率成分和振幅分布。通过比较正常信号和故障信号的频谱特征，可以判断故障类型和程度。
2. 故障诊断
频谱分析可以根据特定故障的频率特征，对故障进行诊断。例如，对于轴承故障，通常会在频谱上出现与旋转频率相关的峰值，通过检测这些峰值可以判断轴承是否发生故障。
3. 故障监测与预警
通过对振动信号进行实时频谱分析，可以实现故障的监测与预警。当频谱中出现异常的频率成分时，说明设备可能存在故障隐患，及早发现并采取措施进行维修，可以避免设备故障进一步恶化。
四、频谱分析的局限性
机械振动信号分析及诊断
引言
机械振动是工业生产中常见的现象，它可能是机器运行正常的表现，也可能是机器存在故障的信号。因此，对机械振动信号进行分析和诊断具有重要意义。本文将探讨机械振动信号的分析方法以及如何通过分析振动信号进行故障诊断。
一、机械振动信号的特点
机械振动信号具有以下几个特点：
1. 多频率成分：机械振动信号通常由多个频率的成分组成。这是由于机械系统中存在多种运动模式和受力情况引起的。因此，要准确地分析机械振动信号，必须考虑到多频率成分的影响。
2. 非线性特性：机械系统中的振动通常是非线性的，这意味着振动信号的幅度与其频率之间存在复杂的关系。非线性特性对信号分析和诊断提出了更大的挑战，需要使用适当的分析方法来处理。
3. 随机性：机械振动信号通常是随机的，即其幅度和相位是不确定的。这是因为机械系统中存在多种随机因素，如摩擦、磨损、材料不均匀性等。因此，在对机械振动信号进行分析时，需要采用适当的统计方法来描述其特征。
二、机械振动信号的分析方法
为了准确地分析机械振动信号，需要使用一些专门的信号分析方法。以下介绍几种常用的方法：
1. 频谱分析：频谱分析是将时域信号转换为频域信号的一种方法。通过计算信号的频谱，可以得到信号的频率成分和它们的幅度。频谱分析可用于确定振动信号中的主要频率成分，并帮助判断故障类型。 2. 小波分析：小波分析是一种时频分析方法。与传统的傅里叶变换只能提供信号的频率信息不同，小波分析能够提供信号在时间和频率上的局部信息。这对于分析非平稳信号和瞬态信号非常有用。
3. 统计特征分析：由于机械振动信号具有随机性，因此可以使用统计方法来描述其特征。通过计算信号的均值、方差、相关系数等统计特征，可以得到信号的一些重要信息，如振动幅度的稳定性、信号的相干性等。
三、机械振动信号的故障诊断
机械振动信号分析的最终目的是进行故障诊断。通过对信号进行分析，可以判断机械系统是否存在故障，并确定故障类型。以下是几种常用的故障诊断方法：
机械振动信号的特征分析与故障诊断
引言
近年来，随着科技的不断发展，机械设备的应用越来越广泛。然而，由于长时间工作和不良工作环境等因素，机械设备的故障率也逐渐增加。因此，进行机械设备的故障诊断和预测对于提高设备的可靠性和工作效率至关重要。本文将探讨机械振动信号的特征分析与故障诊断。
一、机械振动信号的特征分析
1. 振动信号的采集
机械设备中的振动信号通常通过加速度传感器进行采集。采集的数据可以是时域信号，也可以进行傅里叶变换得到频域信号。
2. 时域分析
时域分析是对振动信号在时间上的变化规律进行分析。通过观察振动信号的波形、幅值和频率等特征，可以初步判断出机械设备的工作状态。例如，当振动信号呈现规律性的周期性波形时，说明机械设备正常运行；而当出现突然的幅值变化或频率变化时，可能存在故障。
3. 频域分析
频域分析是将振动信号从时间域转换到频率域进行分析。通过傅里叶变换等方法，可以得到振动信号的频谱图。频谱图可以清晰地显示振动信号在不同频率上的分布情况。根据不同频率上的峰值和频率分布情况，可以分析出机械设备的工况和故障情况。例如，当频谱图中出现特定频率的峰值时，可能说明存在共振或传动系统故障。
二、机械振动信号的故障诊断 1. 故障特征提取
在进行机械设备的故障诊断时，首先需要从振动信号中提取故障特征。根据机械设备的不同类型和工作方式，故障特征可能具有多种形式。例如，对于滚动轴承故障，常用的特征包括脉冲特征、包络谱特征和细节系数特征等。
2. 故障诊断方法
针对不同类型的故障，可以采用不同的诊断方法。常见的故障诊断方法包括模式识别、神经网络和支持向量机等。这些方法可以通过对机械振动信号进行特征提取和分析，建立故障诊断模型进行故障判断。
3. 故障诊断系统
为了实现机械设备的在线故障诊断和预测，可以搭建故障诊断系统。故障诊断系统将振动传感器、数据采集模块、信号处理模块和故障诊断模型等部件进行集成，实时监测和分析机械设备的振动信号，并输出故障诊断结果。通过故障诊断系统，可以及时发现机械设备的故障，并采取相应的维修措施，以减少故障对生产的影响。
振动分析
振动分析是计算机辅助工程学中的一个重要技术。它主要是通过对系统所发生的振动进行分析和计算，得出相应的特征参数，并在此基础上提出有效的控制方法，以达到科学、合理地设计、维护和控制各种工程设备的目的。本文将从振动分析的原理、分类、应用及其在各个领域的研究与探索等方面进行详细的解读。
一、振动分析的基本原理
1.振动的概念
振动是物体围绕着平衡位置做规则周期性的运动，同时这个运动方式又使得它们之间施加相应的作用力，进而导致物体发出声音、震动等现象。换句话说，物体在空间中不断地发生快速反复的运动，这种运动方式被称之为振动。
2.振动的种类
振动分为自由振动和强迫振动两种类型，其中自由振动是指的物体自身发生的无外力作用的振动；而强迫振动是指作用在物体上的外力作用下所产生的振动。这里我们主要讲述的是自由振动，因为强迫振动需要采用不同的计算方法。
3.振动的分类
根据振动的形式和性质特征，振动可以分成多种类型，如：
（1）简谐振动：物体在周期内运动速度、加速度大小及方向都是相同的。
（2）非简谐振动：物体在周期内运动速度、加速度大小及方向都会变化。
（3）阻尼振动：物体进行振动时受到来自周围环境的阻力作用。
（4）无阻尼振动：物体进行振动时不受任何阻力作用。
（5）共振：外力频率与机构本身固有振动频率一致，便容易引起共振现象。
二、振动分析的分类
根据振动分析的对象和方法不同，可将其分为以下几种类型：
1.结构振动分析：主要研究结构物在外部激励下的应力响应及其变形等信息。其主要应用于大型工程的设计、优化、调试等过程中，以判断各组件间的相互影响，并找出问题所在，进而提高整个结构系统的安全性、稳定性和耐久性等方面的指标。
2.机械振动分析：主要研究与机械有关的各种振动问题。在制造和运行机械设备时，借助于振动分析手段可以有效地寻找故障出现的原因，并及时采取相应的维修措施，以确保机械的正常运转。
3.流体振动分析：主要研究流体中所发生的各种形式的振动问题。通过对粘性、不可压缩流体及其他一些流体模型做出详细分析，找出反映流体动态特性的参数，并根据这些参数进行系统的优化设计和控制，从而提高流体系统的效率及其安全性等方面的指标。
