管道安装安全技术交底模板

一、施工单位名称：

二、单位工程名称：

三、施工部位：

四、施工内容：

五、安全技术交底内容：

一、施工前的准备工作

1. 施工人员必须经过专业培训，了解架空管道安装的基本知识和操作技能，并持有相应的操作资格证书。

2. 施工前，应对施工现场进行安全检查，确保现场安全，无安全隐患。

3. 根据施工图纸和技术规范，编制详细的施工方案，明确施工步骤、质量要求和安全措施。

二、安全注意事项

1. 临时电源的安全：

（1）拉设临时电源时，电线应架空，过道须用钢管保护，不得乱拖乱拉，避免电线被车辗物压。

（2）电箱内电气设备应完整无缺，设有专用漏电保护器。

2. 高处作业安全：

（1）作业人员必须穿戴安全帽、安全带等个人防护用品。

（2）高处作业平台应牢固可靠，作业人员应系好安全带，并确保安全带连接正确。

（3）作业过程中，应随时注意观察下方，防止物体坠落伤人。

3. 施工现场安全管理：

（1）施工现场应设立安全警示标志，非作业人员不得入内。

（2）施工过程中，应确保现场通道畅通，不得堆放杂物。

（3）施工现场应配备消防设施，并定期检查，确保消防设施完好。 三、施工过程中的安全措施

1. 管道安装：

（1）安装前，应检查管道质量，确保管道无损伤、变形。

（2）管道安装过程中，应确保管道连接牢固，避免管道脱落。

（3）管道焊接时，应采取防风、防雨、防烫伤等措施。

2. 支撑架设：

（1）支撑架设应按照设计要求进行，确保支撑架设牢固可靠。

（2）支撑架设过程中，应确保支撑架与管道连接牢固，防止管道在施工过程中移位。

四、施工结束后的工作

1. 施工结束后，应对施工现场进行清理，确保无残留物。

2. 检查管道安装质量，确保管道安装符合设计要求。

3. 做好施工记录，包括施工时间、施工人员、施工质量等信息。

五、应急处理

1. 作业过程中，如发生意外事故，应立即停止作业，组织人员进行救援。

2. 事故发生后，应立即上报相关部门，并按照相关规定进行处理。

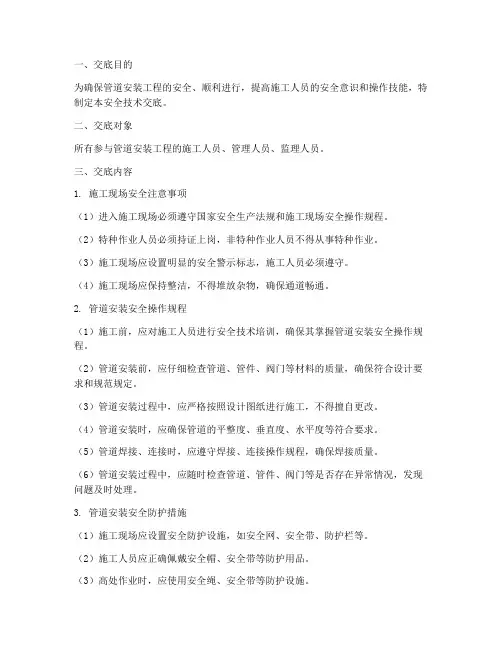

一、交底目的

为确保管道安装工程的安全、顺利进行，提高施工人员的安全意识和操作技能，特制定本安全技术交底。

二、交底对象

所有参与管道安装工程的施工人员、管理人员、监理人员。

三、交底内容

1. 施工现场安全注意事项

（1）进入施工现场必须遵守国家安全生产法规和施工现场安全操作规程。

（2）特种作业人员必须持证上岗，非特种作业人员不得从事特种作业。

（3）施工现场应设置明显的安全警示标志，施工人员必须遵守。

（4）施工现场应保持整洁，不得堆放杂物，确保通道畅通。

2. 管道安装安全操作规程

（1）施工前，应对施工人员进行安全技术培训，确保其掌握管道安装安全操作规程。

（2）管道安装前，应仔细检查管道、管件、阀门等材料的质量，确保符合设计要求和规范规定。

（3）管道安装过程中，应严格按照设计图纸进行施工，不得擅自更改。

（4）管道安装时，应确保管道的平整度、垂直度、水平度等符合要求。

（5）管道焊接、连接时，应遵守焊接、连接操作规程，确保焊接质量。

（6）管道安装过程中，应随时检查管道、管件、阀门等是否存在异常情况，发现问题及时处理。

3. 管道安装安全防护措施

（1）施工现场应设置安全防护设施，如安全网、安全带、防护栏等。

（2）施工人员应正确佩戴安全帽、安全带等防护用品。

（3）高处作业时，应使用安全绳、安全带等防护设施。 （4）施工过程中，应确保施工机械、设备的安全性能，防止发生机械伤害。

（5）施工现场应定期进行安全检查，发现问题及时整改。

4. 应急处理措施

（1）发生安全事故时，应立即停止施工，组织人员进行救援。

（2）事故发生后，应及时上报，按照相关规定进行事故调查和处理。

（3）加强施工现场的安全教育，提高施工人员的安全意识和应急处置能力。

四、交底要求

1. 施工单位应将本安全技术交底内容传达给所有施工人员，确保其掌握。

2. 施工人员应认真学习本安全技术交底内容，提高安全意识，遵守安全操作规程。

一、交底目的

为确保球墨铸铁管管道安装过程中的安全，预防事故发生，特制定本安全技术交底。

二、交底范围

本交底适用于球墨铸铁管管道的安装施工，包括管道材料、设备、施工人员等。

三、交底内容

1. 施工人员安全要求

（1）施工人员必须具备相关岗位操作技能，并经过安全技术培训，持证上岗。

（2）施工人员应熟悉本工程的安全操作规程，了解本工程的特点及可能存在的安全隐患。

（3）施工人员应严格遵守国家有关安全生产的法律法规，认真执行本交底内容。

2. 施工现场安全措施

（1）施工现场应设置明显的安全警示标志，施工区域应设立安全警戒线。

（2）施工现场应保持整洁，施工通道畅通，防止发生碰撞事故。

（3）施工现场应配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。

（4）施工现场应设立消防设施，并确保消防设施完好、有效。

3. 管道材料及设备安全要求

（1）球墨铸铁管材料应符合国家标准，严禁使用不合格产品。

（2）管道安装过程中，使用的吊装设备、切割机、电焊机等设备应定期检查，确保设备安全可靠。

（3）施工过程中，应严格按照设备操作规程进行操作，防止设备故障导致事故发生。

4. 管道安装安全操作规程

（1）管道安装前，应对施工现场进行勘察，了解地下管线情况，避免发生施工干扰。

（2）管道安装过程中，应严格按照设计要求进行施工，确保管道安装质量。 （3）管道安装时，应确保管道接口密封，防止泄漏事故发生。

（4）管道安装过程中，应使用安全绳索进行固定，防止管道坠落。

（5）管道焊接作业时，应采取防触电、防烫伤、防火灾等安全措施。

5. 管道试压及验收安全要求

（1）管道试压前，应检查管道安装质量，确保管道无泄漏、无变形。

（2）试压过程中，应派专人负责观察，发现异常情况立即停止试压，排除故障后继续进行。

（3）试压完成后，应对管道进行验收，确保管道安装质量符合设计要求。

四、交底时间

本交底自施工开始之日起，至球墨铸铁管管道安装施工结束。

安全技术交底书

2006年 3月 5日 安

工程名称 张家港沙景宽厚板有限公司5000mm宽厚板轧机工程外围水处理空压站区域安装工程

编制依据 施工图及《工业金属管道工程施工及验收规范》、《现场设备、工业管道焊接工程施工及验收规范》 施工班组 管道班

技术要求：

1、管道的支架制安。

A 根据设计提供的技术标准，进行管道支架的下料焊接制作，并按图纸要求做好支架标高的测量。

B 按设计施工平面图和系统图所提供的技术标准规定进行支架安装。

2、管道下料及坡口加工

A 根据设计平面图和系统图所标注的规格、尺寸、将管道在钢制平台上，用钢卷尺或板尺进行排料，号出管段的长度，并留出安装余量，管材下料可用无齿锯切割或等离子切割机切割。

B 管子坡口加工应符合规范要求，采用机械方法进行加工，焊接接头的基本形式为V型如下图：

坡口尺寸应符合下表规定：

管壁厚度（mm） 3 4～6 7～10 ＞10

坡口角度 60°～70° 60°～70° 60°～70°

钝边（mm） 1～2 1～2 1～2

间隙（mm） 1.5～2 1.5～2.5 1.5～2.5 2～3

坡口加工后必须用砂轮机除去表面的氧化层和毛边、裂纹等缺陷。

3、管道的组对、安装

A 对各种规格、尺寸的管道组对必须符合相应规范的技术要求。加工的卷管周长偏差、椭圆度偏差、端面垂直度偏差、弧度偏差应符合下表要求： 65°±5°

3~90~2m

项目 允许偏差（mm）

周长 D≤600 ±2.0

D＞600 ±0.0035D

圆度 管端为0.005D，管体其它部位为0.01D

端面垂直度 0.001D且不大于1.5mm

弧度 用弧长πD/6的弧形板量测于管内壁或外壁纵缝处形成的间隙，其间隙为0.1t＋2，且不大于4mm，距管端200mm纵缝处的间隙不大于2mm

注：1.D为管内径（mm），t为壁厚；
