弹簧材料比较

  • 格式：docx
  • 大小：72.89 KB
  • 文档页数：25

弹簧材料比较

集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-DQS58-MG198）

选择弹簧材料时，应考虑其用途、使用条件(载荷性质、大小及循环特性、

工作持续时间、工作温度等)以及加工、热处理和经济性等因素。

为了保障弹簧能够可靠地工作，其材料除应满足具有较高的强度极限和屈服极限外，还必须具有较高的弹性极限、疲劳极限、冲击韧性、塑性和良好的热处理工艺性等。表20-2列出了几种主要弹簧材料及其使用性能。实践中应用最广泛的就是弹簧钢，其品种又有碳素弹簧钢、低锰弹簧钢、硅锰弹簧钢和铬钒钢等。图20-2给出了碳素弹簧钢丝的抗拉强度极限。

弹簧材料选择必须充分考虑到弹簧的用途、重要程度与所受的载荷性质、大小、循环特性、工作温度、周围介质等使用条件，以及加工、热处理和经济性等因素，以便使选择结果与实际要求相吻合。钢是最常用的弹簧材料。当受力较小而又要求防腐蚀、防磁等特性时，可以采用有色金属。此外，还有用非金属材料制做的弹簧，如橡胶、塑料、软木及空气等。

碳素弹簧钢(如65、70钢)：价格便宜、来源方便，但弹性极限低；

低锰弹簧钢(如65Mn)：淬透性好、强度较高，淬火后易产生裂纹

硅锰弹簧钢(如60Si2MnA)：弹性极限高，回火稳定性好，力学性能良好；

铬钒钢(如50CrVA)：耐疲劳和抗冲击性能好，价格贵，用于要求高的场合。

表20-2主要弹簧材料及其许用应力

类别 代号 许用扭应力[τT] 许用弯曲应力[σb]/MPa 切变模量G/GPa 弹性模量E/GPa 推荐硬度范围 推荐使用温度 特性及用途

Ⅰ类弹簧 Ⅱ类弹簧 Ⅲ类弹簧 Ⅰ类弹簧 Ⅱ类弹簧 HRC °C

钢丝 碳素弹簧钢丝

Ⅰ,Ⅱ,Ⅱa,Ⅲ 0.3σb 0.4σb 0.5σb 0.5σb 0.625σb 81.5～78.5 204～202 - -40～120 强度高，性能好，适于做小弹簧

60Si2Mn60Si2MnA 471 627 785 785 981

78.5 197 45～50 -40～200 弹性好，回火稳定，易脱碳，适于做受大载荷的弹簧

65Si2MnWA60Si2CrVA 560 745 931 931 1167 47～52 -40～250 强度好，耐高温，弹性好

30W4Cr2VA

442 588 735 735 920 43～47 -40～350 高温强度好，淬透性好。

50CrVA 45～50 -40～210 高疲劳强度，淬透性和回火稳定性好

不锈钢 1Cr18Ni9Ti 324 432 540 540 677 71.5 193 - -250～300 耐腐蚀，耐高温，适于做小弹簧

4Cr13 442 588 735 735 920 75.5 215 48～53 -40～300 耐腐蚀，耐高温，适于做大弹簧

Co40CrNiTiMo 500 666 834 834 1000 76.5 197 = -40～500 耐腐蚀，高强度，无磁，高弹性

青铜丝 Qsi-3 265 353 442 442 550 40.2 93 HB90～120 -40～120 耐腐蚀，防磁好

QSn4-3 39.2

Qbe2 353 442 550 550 735 42.2 129.5 37～40 耐腐蚀，防磁，导电性及弹性好

注：1.按受力循环次数N不同，弹簧分为三类：Ⅰ类N>106；Ⅱ类N=103～105以及受冲击载荷的场合；Ⅲ类N<103。

2.碳素弹簧钢丝按机械性能不同分为Ⅰ、Ⅱ、Ⅱa、Ⅲ四组，Ⅰ组强度最高，依次为Ⅱ、Ⅱa、Ⅲ组。

3.弹簧的工作极限应力τlim：Ⅰ类≤1.67[τ]；Ⅱ类≤1.25[τ]；Ⅲ类≤1.12[τ]。

4.轧制钢材的机械性能与钢丝相同。

5.碳素钢丝的切变模量和弹性模量对0.5～4mm直径有效，>4mm取下限。

类别 代号 许用扭应力[τT] 许用弯曲应力[σb]/MPa 切变模量G/GPa 弹性模量E/GPa 推荐硬度范围HRC 推荐使用温度°C 特性及用途 Ⅰ类弹簧 Ⅱ类弹簧 Ⅲ类弹簧 Ⅰ类弹簧 Ⅱ类弹簧

钢丝 碳素弹簧钢丝

Ⅰ,Ⅱ,Ⅱa,Ⅲ 0.3σb 0.4σb 0.5σb 0.5σb 0.625σb 81.5～78.5 204～202 - -40～120 强度高，性能好，适于做小弹簧

60Si2Mn60Si2MnA 471 627 785 785 981

78.5 197 45～50 -40～200 弹性好，回火稳定，易脱碳，适于做受大载荷的弹簧

65Si2MnWA60Si2CrVA 560 745 931 931 1167 47～52 -40～250 强度好，耐高温，弹性好

30W4Cr2VA

442 588 735 735 920 43～47 -40～350 高温强度好，淬透性好。

50CrVA 45～50 -40～210 高疲劳强度，淬透性和回火稳定性好

不锈钢 1Cr18Ni9Ti 324 432 540 540 677 71.5 193 - -250～300 耐腐蚀，耐高温，适于做小弹簧

4Cr13 442 588 735 735 920 75.5 215 48～53 -40～300 耐腐蚀，耐高温，适于做大弹簧

Co40CrNiTiMo 500 666 834 834 1000 76.5 197 = -40～500 耐腐蚀，高强度，无磁，高弹性

青铜丝 Qsi-3

265 353 442 442 550 40.2

93 HB90～120 -40～120 耐腐蚀，防磁好 QSn4-3 39.2

Qbe2 353 442 550 550 735 42.2 129.5 37～40 耐腐蚀，防磁，导电性及弹性好

表20-2主要弹簧材料及其许用应力

注：

1.按受力循环次数N不同，弹簧分为三类：Ⅰ类N>106；Ⅱ类N=103～105以及受冲击载荷的场合；Ⅲ类N<103。

2.碳素弹簧钢丝按机械性能不同分为Ⅰ、Ⅱ、Ⅱa、Ⅲ四组，Ⅰ组强度最高，依次为Ⅱ、Ⅱa、Ⅲ组。

3.弹簧的工作极限应力τlim：Ⅰ类≤1.67[τ]；Ⅱ类≤1.25[τ]；Ⅲ类≤1.12[τ]。

4.轧制钢材的机械性能与钢丝相同。

5.碳素钢丝的切变模量和弹性模量对0.5～4mm直径有效，>4mm取下限。

弹簧常用材料

（摘自GB/T1239.6-92）

标准号 标准名称 牌号 直径规格(mm) 剪切模量G（MPa） 推荐硬度HRC 推荐使用温度℃ 性?能

GB4357 碳素弹簧钢丝 25～8040Mn～70Mn B级：0.08～13.0

C级：0.08～13.0D级：0.08～6.0 79000 - -40～130 强度高，性能好。B级、C级和D级分别用于低、中和高应力弹簧。

GB4358 琴钢丝 60～80

T8MnA～T9A60Mn～70Mn G1组：0.08～6.0

G2组：0.08～6.0

F组：2.0～5.0 79000 - -40～130 强度高，韧性好。用于重要的小弹簧，G2组较G1组强度高，F组主要用于阀弹簧。

GB4359 阀门65Mn70 2.0～6.0 79000 - -40～150 强度高，性能好。用于内燃机阀门弹簧或类似用途弹簧。

用油淬火回火碳素弹簧钢丝

GB4360 油淬火回火碳素弹簧钢丝 55、60、60Mn、

65、65Mn、70、

70Mn、75、80 A类、B类2.0～12.0 79000 - -40～150 强度高，性能好。适用于普通机械用弹簧。B类比A类强度高。

GB4361 油淬火回火硅锰弹簧钢丝 60Si2MnA A类、B类、C类2.0～14.0 79000 - -40～200 强度高，弹性好。易脱碳，用于叫高负荷的弹簧。A类和B类用于一般用途的弹簧，B类和C类用于汽车悬挂弹簧。

GB4362 阀门用油淬火回火铬硅弹簧钢55CrSi 1.6～8.0 79000 - -40～250 有较强的疲劳强度，用于较高工作温度的高应力内燃机阀门弹簧或其他类似弹簧。

丝

GB2271 阀门用油淬火回火铬钒弹簧钢丝 50CrVA 1.0～10.0 79000 - -40～210 有较强的疲劳强度，用于较高工作温度的高应力内燃机阀门弹簧或其他类似弹簧。

GB5218 硅锰弹簧钢丝 60Si2MnA65Si2MnWA70SI2MnA 1.0～12.0 79000 45～50 -40～200 强度高，较好的弹性、易脱碳。用于普通机械的较大弹簧。

GB5219 铬钒50CrVA 0.8～12.0 79000 45～50 -40～210 高温时强度性能稳定，用于较高温度下的弹簧，如内燃机阀门弹簧

弹簧钢丝 等。

GB5220 阀门用铬钒弹簧钢丝 50CrVA 0.5～12.0 79000 45～50 -40～210 高温时强度性能稳定，用于较高温度下的弹簧，如内燃机阀门弹簧等。

GB5221 铬硅弹簧钢丝 55CrSiA 0.8～6.0 79000 45～50 -40～250 高温时强度性能稳定，用于较高温度下的高应力弹簧。

YB(T)11 弹簧用不A组：1Cr18Ni9、0Cr19Ni10、0Cr17NI12Mo2B组：1Cr18Ni9、0Cr18Ni10C组：0Cr17Ni8Al 全部0.8～12.0 71000 -200～300 耐腐蚀、耐高、低温，用于腐蚀或高、低温条件下工作的小弹簧。

锈钢丝

GB3121 硅青铜线 QSi3-1 0.1～6.0 41000 HB90～100 -40～120 有较高的耐腐蚀和防磁性能。用于机械和仪表等用弹性元件。

GB3124 锡青铜线 QSn4-3QSN6.5-0.1QSn6.5-0.4QSn7-0.2 0.1～6.0 40000 HB90～100 -250～120 有较高的耐磨损、耐腐蚀和防磁性能。用于机械和仪表等用弹性元件。

GB3134 铍青铜线 QBe2 0.03～6.0 44000 37～40 -200～120 有较高的耐磨损、耐腐蚀、防磁和导电性能。用于机械和仪表等用精密弹性元件。

GB1222 热扎弹簧钢 65Mn 5～80 78000 45～50 -40～120 弹性好。用于普通机械用弹簧。

55Si2Mn55Si2Mn860Si2Mn60Si2MnA 5～80 78000 45～50 -40～200 较高的疲劳强度，弹性好，广泛用于各种机械、交通工具等用弹簧。

55CrMnA60CrMnA 5～80 78000 47～52 -40～250 弹性好，抗高温，用于承受较重负荷的较大弹簧。

50CrVA 5～80 78000 45～50 -40～高的疲劳强度，抗高温。用于较高

合集下载

弹簧的分析

弹簧的分析

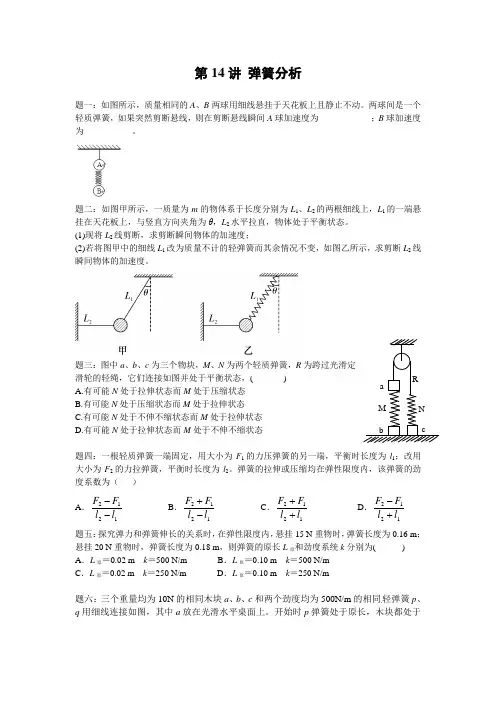

第14讲 弹簧分析

题一：如图所示，质量相同的A、B两球用细线悬挂于天花板上且静止不动。两球间是一个轻质弹簧，如果突然剪断悬线，则在剪断悬线瞬间A球加速度为____________；B球加速度为___________。

题二：如图甲所示，一质量为m的物体系于长度分别为L1、L2的两根细线上，L1的一端悬挂在天花板上，与竖直方向夹角为θ，L2水平拉直，物体处于平衡状态。

(1)现将L2线剪断，求剪断瞬间物体的加速度；

(2)若将图甲中的细线L1改为质量不计的轻弹簧而其余情况不变，如图乙所示，求剪断L2线瞬间物体的加速度。

题三：图中a、b、c为三个物块，M、N为两个轻质弹簧，R为跨过光滑定滑轮的轻绳，它们连接如图并处于平衡状态，( )

A.有可能N处于拉伸状态而M处于压缩状态

B.有可能N处于压缩状态而M处于拉伸状态

C.有可能N处于不伸不缩状态而M处于拉伸状态

D.有可能N处于拉伸状态而M处于不伸不缩状态

题四：一根轻质弹簧一端固定，用大小为F1的力压弹簧的另一端，平衡时长度为l1；改用大小为F2的力拉弹簧，平衡时长度为l2。弹簧的拉伸或压缩均在弹性限度内，该弹簧的劲度系数为（ ）

A．1212llFF B．1212llFF C．1212llFF D．1212llFF

题五：探究弹力和弹簧伸长的关系时，在弹性限度内，悬挂15 N重物时，弹簧长度为0.16 m；悬挂20 N重物时，弹簧长度为0.18 m，则弹簧的原长L原和劲度系统k分别为( )

A．L原＝0.02 m k＝500 N/m B．L原＝0.10 m k＝500 N/m

C．L原＝0.02 m k＝250 N/m D．L原＝0.10 m k＝250 N/m

题六：三个重量均为10N的相同木块a、b、c和两个劲度均为500N/m的相同轻弹簧p、q用细线连接如图，其中a放在光滑水平桌面上。开始时p弹簧处于原长，木块都处于M N a R

做弹簧的材料

做弹簧的材料

做弹簧的材料

1. 钢材。

钢材是制作弹簧的常见材料，其优点是强度高、韧性好、耐疲劳性强。常用的弹簧钢包括65Mn、60Si2MnA等，它们具有较高的弹性模量和抗拉强度，适用于要求较高弹簧性能的领域。不过，钢材的缺点是容易生锈，需要进行防腐处理，同时重量较大，不适用于对重量要求较高的场合。

2. 不锈钢。

不锈钢是一种抗腐蚀性能较好的材料，适用于对弹簧表面质量要求较高的场合。不锈钢的弹性模量和抗拉强度较高，耐疲劳性能优秀，因此在一些特殊环境下的弹簧制作中得到广泛应用。但不锈钢的成本较高，加工难度大，需要特殊的加工设备和工艺。

3. 合金钢。

合金钢是一种通过合金化处理提高材料性能的钢材，具有较高的弹性模量、抗拉强度和耐疲劳性。合金钢的优点是具有较高的强度和硬度，同时保持较好的韧性和塑性，适用于要求弹簧工作在高温、高压等恶劣条件下的场合。但合金钢的加工难度大，成本也相对较高。

4. 合金弹簧钢。

合金弹簧钢是一种专门用于弹簧制造的钢材，具有较高的弹性模量、抗拉强度和耐疲劳性。合金弹簧钢通常添加铬、硅、锰等合金元素，以提高材料的性能。它具有较好的耐腐蚀性能，适用于要求弹簧工作在恶劣环境下的场合。同时，合金弹簧钢的加工性能也较好，成本适中，是制作高性能弹簧的理想材料。 综上所述，选择合适的材料对弹簧的性能和使用寿命至关重要。在实际应用中，需要根据弹簧工作条件、要求的性能和成本等因素综合考虑，选择合适的材料进行制造，以确保弹簧在工作过程中能够发挥最佳的性能和稳定的使用寿命。

弹簧常用材料

弹簧常用材料

弹簧常用材料

弹簧是一种用于储存和释放能量的机械组件，在各个领域都有广泛的应用，例如汽车、电子设备、机械和家具等。在制造弹簧时，材料的选择非常重要，它决定了弹簧的性能、使用寿命和成本等方面。因此，选择正确的弹簧材料是制造高质量产品的关键之一。

目前，弹簧的常用材料主要有以下几种：

1. 钢：钢是一种硬度高、强度大的材料，可以制造出高质量、高强度的弹簧。钢弹簧广泛应用于汽车制造、家具制造和机械工业等领域。

2. 铜：铜弹簧在电气、电子和精密仪器等领域具有广泛的应用，因为铜具有良好的导电性和热传导性能，能够承受高的电流和频率。铜弹簧还具有良好的弹性和抗磨损性能，能够适应不同的工作环境和要求。

3. 合金：合金弹簧由两种或多种金属混合制成，具有高强度、高耐腐蚀性和高温耐性等特点。合金弹簧被广泛用于高温、高压、高负荷和腐蚀环境下的设备和机械制造。

4. 聚合物：聚合物弹簧是一种新型的材料，具有轻质、高弹性、耐腐蚀、耐磨损等特点。聚合物弹簧在航空航天、汽车和医疗等行业有广泛的应用。

5. 软钢：软钢是一种新兴的弹簧材料，具有出色的弹性和耐久性，能够适应复杂的应力环境和高频率的工作条件。软钢弹簧在电子产品、计算机配件和汽车零部件等领域有广泛的应用。

总的来说，选择适当的弹簧材料是制造高质量弹簧的关键因素之一。钢、铜、合金、聚合物和软钢是常见的弹簧材料，每种材料都具有各自独特的性能和优点，选择时需要根据不同的工作环境和要求来确定最适合的材料。未来，随着科技的不断进步和创新，也将不断涌现出新型的弹簧材料，使弹簧的性能和应用领域得到更广泛的拓展。

压力弹簧常用材料

压力弹簧常用材料

- 1 - 压力弹簧常用材料

压力弹簧是一种利用弹性变形来储存和释放能量的机械组件。常用于工业机械、汽车和家电等领域，具有承受压力、变形能力强等特点。压力弹簧的性能与材料密切相关，下面介绍几种常用材料。

1. 钢丝：钢丝作为一种常见的材料，广泛用于制造压力弹簧。钢丝具有高强度、良好的弹性和可塑性等特点，可根据需求进行处理和加工。

2. 不锈钢：不锈钢具有耐腐蚀、高强度、较好的弹性和可塑性等特点，常用于制造高品质的压力弹簧。

3. 合金钢：合金钢是一种具有良好的弹性和变形能力的材料，可以承受高压力和高温度。由于其高成本，一般用于制造高质量、高精度的压力弹簧。

4. 铜：铜是一种具有较好弹性和导电性的材料，适用于制造电气类压力弹簧，如电池片、电子器件等。

以上是常用的压力弹簧材料，当然还有其他材料如塑料、橡胶等，根据具体应用场合选择合适的材料是制造高品质压力弹簧的重要因素之一。
