红外计数器的设计

红外计数器的设计

摘要:光电式传感器是将光信号转化为电信号的一种传感器。它的理论基础是光电效应。这类效应大致可分为三类。第一类是外光电效应，即在光照射下，能使电子逸出物体表面。利用这种效应所做成的器件有真空光电管、光电倍增管等。第二类是内光电效应，即在光线照射下，能使物质的电阻率改变。这类器件包括各类半导体光敏电阻。第三类是光生伏特效应，即在光线作用下，物体内产生电动势的现象，此电动势称为光生电动势。这类器件包括光电池、光电晶体管等。光电效应都是利用光电元件受光照后，电特性发生变化。敏感的光波长是在可见光附近，包括红外波长和紫外波长。数字式电子计数器有直观和计数精确的优点，目前已在各种行业中普遍使用。数字式电子计数器有多种计数触发方式，它是由实际使用条件和环境决定的。有采用机械方式的接触式触发的，有采用电子传感器的非接触式触发的，光电式传感器是其中之一，它是一种非接触式电子传感器。采用光电传感器制作的光电式电子计数器。这种计数器在工厂的生产流水线上作产品统计，有着其他计数器不可取代的优点。

目录

红外计数器的设计 .................................................................................................................................. 1

1.光电计数器的原理 ............................................................................................................................... 1

1.1 计数器系统的基本特点 ........................................................................................................... 2

1.2 同时还具有以下特点： ........................................................................................................... 2

1.3.计数器系统的组成 .................................................................................................................... 2

1.4.计数器系统的电路原理 ............................................................................................................ 3

2光电计数器的原理 ............................................................................................................................... 3

2.1 计数器系统的基本特点 ........................................................................................................... 4

2.2 同时还具有以下特点： ................................................................................................................... 4

3.计数器系统的组成 ............................................................................................................................... 4

4.计数器系统的电路原理 ....................................................................................................................... 4

1.光电计数器的原理

计数器系统总体较为简单，用光电感应器实现对生产线产品的数量的采集，将信号传送到防干扰的迟滞比较器，共经过两级比较器，传输信号脉冲，通过74ls162计数器进行计数，计数范围是0～99，通过4511七段译码器进行译码，输出信号给LED数码管进行显示。个位计数器的进位标志位接到十位计数器的计数控制端CET和CEP控制十位计数器工作计数，因为74ls162是十进制计数器，计数的结果是BCD码0000～1001，经过译码器数码管后显示的十进制00～99。，此类设计还实现了十位数的动态“零消隐”，（当计数结果不超过10时，十位数的数码管无显示，原理就是将十位计数器的输出端通过4072进行相或，从而只有当数码管个位显示时十位数码管BL端低有效，即十位数码管熄灭）。此类设计还实现清零时，是两位数码管都显示0，因为这样可以让工作人员方便确定计数系统工作正常，原理就

是利用7404的非门功能，输入端接复位端，输出与十位七段译码器的灭灯输入端BL端相接，每当复位时，BL就会输入高电平，从而使两个数码管都会清零。实际情况下，生产线上产品每经过光电传感器，信号在通过两级比较器后，就会有一个上升沿信号作为时钟信号，控制计数器工作，同时计数开始，可以连续实现对100个产品进行计数，如需重新开始，只要按下清零按键就能重新计数。

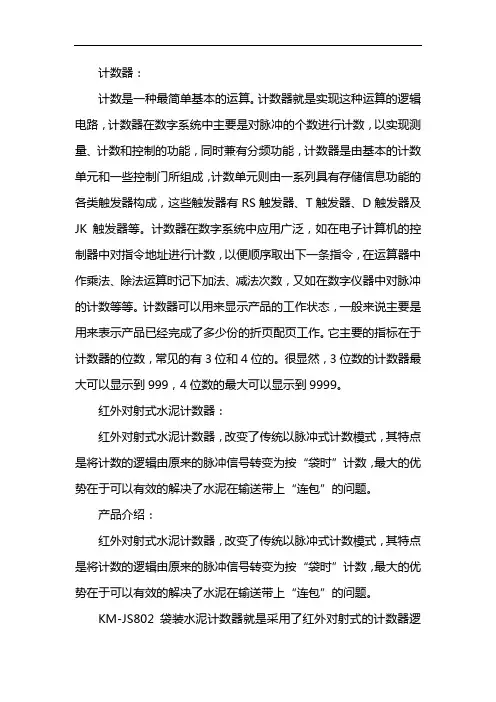

1.1 计数器系统的基本特点

此系统具有体积小、硬件少、电路结构简单及容易操作等优点。此计数器可将机械或人工计数方式变为电子计数，并且采用ＬＥＤ数码显示，简单直观，可适用于诸多行业，以满足现代生产、生活等方面的需求。随着生产技术的不断改善和提高，在现代化生产的许多场合都可以看到计数器的使用。此计数器具有低廉的造价以及控制简单等特点。

1.2 同时还具有以下特点：

①、此系统具有清零功能，工作人员可以通过复位开关使两个数码管都显示零，这样可以方便进行人工操作以及确认计数器是否正常工作；原理就是利用7404的非门功能，输入端接复位端，输出与十位七段译码器的灭灯输入端BL端相接，每当复位时，BL就会输入高电平，从而是两个数码管都会清零。

②、此系统还具有十位的“零消隐”功能，原理就是将十位计数器的输出端通过4072进行相或，从而只有当数码管个位显示时十位数码管BL端低有效，即十位数码管熄灭。

③、此系统还采用了抗干扰较强的迟滞比较器，这样大大加强了其在实际生或中的应用能力，可以得到有效地推广。

④、此例光电触发式计数器只有两位数，但通过级联可以扩展为四位，甚至多位。

1.3.计数器系统的组成

时钟脉冲给的是比较器的输出信号，计数器自上电起一直处于计数状态，每当有产品经过光电对管之间时，计数器的CP端就接收到上升沿信号，开始计数。进位输出端接到十位计数器的技术控制端CEP和CEP，四个输出引脚的信号作为七段译码器的输入信号。

时钟脉冲给的是比较器的输出信号，计数器的CP端就接收到上升沿信号时，还不能进行计数，只有当个位的计数溢出时，CEP和CEP端才高有效，进行计数。为实现任务书中十位数的动态“零消隐”，四个输出引脚的信号必须经过或门作为七段译码器的输入信号。

数码管通常有发光二极管（LED）数码管和液晶（LCD）数码管，数码管是共阴极数码管，译码器的输出端接到数码管的输入端，输出端与地之间接电阻510欧姆限流保护数码管，否则数码管容易烧坏。下图为LED数码管（共阴极）。

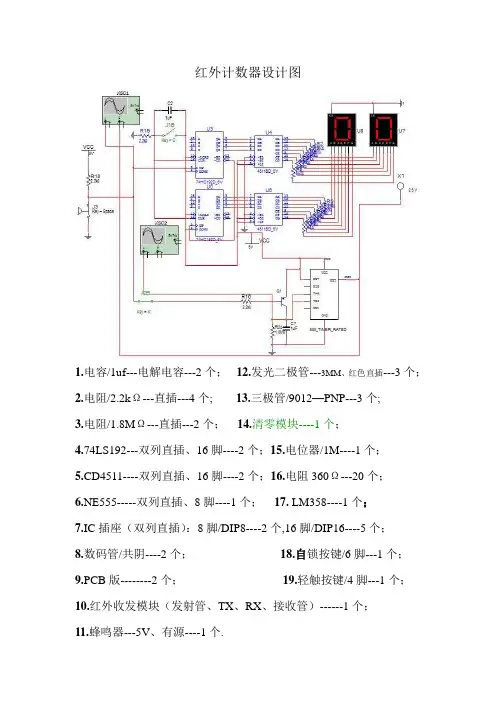

1.4.计数器系统的电路原理

系统采用光电感应器实现对产品的数量的采集（由红外发射管发出红外信号，红外接收管收到红外信号使接地支路导通。当红外信号被阻挡时，接地支路阻断，由于电压变化，电路向cp端输出一个脉冲），将信号传送到防干扰的迟滞比较器，共经过两级比较器，传输信号脉冲，通过74ls162计数器进行计数，计数范围是00～99，配合4511七段译码器进行译码，输出信号给LED数码管进行显示。个位计数器的进位标志位接到十位计数器的计数控制端CET和CEP控制十位计数器工作计数，因为74ls162是十进制计数器，计数的结果是BCD码0000～1001，经过译码器数码管后显示的十进制00～99。实际情况下，生产线上产品每经过光电传感器，信号在通过两级比较器后，就会有一个上升沿信号作为时钟信号，控制计数器工作，同时计数开始，可以连续实现对100个产品进行计数，如需重新开始，只要按下清零按键就能重新计数。摘要:光电式传感器是将光信号转化为电信号的一种传感器。它的理论基础是光电效应。这类效应大致可分为三类。第一类是外光电效应，即在光照射下，能使电子逸出物体表面。利用这种效应所做成的器件有真空光电管、光电倍增管等。第二类是内光电效应，即在光线照射下，能使物质的电阻率改变。这类器件包括各类半导体光敏电阻。第三类是光生伏特效应，即在光线作用下，物体内产生电动势的现象，此电动势称为光生电动势。这类器件包括光电池、光电晶体管等。光电效应都是利用光电元件受光照后，电特性发生变化。敏感的光波长是在可见光附近，包括红外波长和紫外波长。数字式电子计数器有直观和计数精确的优点，目前已在各种行业中普遍使用。数字式电子计数器有多种计数触发方式，它是由实际使用条件和环境决定的。有采用机械方式的接触式触发的，有采用电子传感器的非接触式触发的，光电式传感器是其中之一，它是一种非接触式电子传感器。采用光电传感器制作的光电式电子计数器。这种计数器在工厂的生产流水线上作产品统计，有着其他计数器不可取代的优点。

2光电计数器的原理

计数器系统总体较为简单，用光电感应器实现对生产线产品的数量的采集，将信号传送到防干扰的迟滞比较器，共经过两级比较器，传输信号脉冲，通过74ls162计数器进行计数，计数范围是0～99，通过4511七段译码器进行译码，输出信号给LED数码管进行显示。个位计数器的进位标志位接到十位计数器的计数控制端CET和CEP控制十位计数器工作计数，因为74ls162是十进制计数器，计数的结果是BCD码0000～1001，经过译码器数码管后显示的十进制00～99。，此类设计还实现了十位数的动态“零消隐”，（当计数结果不超过10时，十位数的数码管无显示，原理就是将十位计数器的输出端通过4072进行相或，从而只有当数码管个位显示时十位数码管BL端低有效，即十位数码管熄灭）。此类设计还实现清零时，是两位数码管都显示0，因为这样可以让工作人员方便确定计数系统工作正常，原理就是利用7404的非门功能，输入端接复位端，输出与十位七段译码器的灭灯输入端BL端相接，每当复位时，BL就会输入高电平，从而使两个数码管都会清零。实际情况下，生产线上产品每经过光电传感器，信号在通过两级比较器后，就会有一个上升沿信号作为时钟信号，控制计数器工作，同时计数开始，可以连续实现对100个产品进行计数，如需重新开始，只要按下清零按键就能重新计数。
