单体液压支柱性能参数

  • 格式：pdf
  • 大小：124.22 KB
  • 文档页数：2

单体液压支柱性能参数 项 目 DW22 DW20 DW18 DW16 DW14 DW12 DW10 DW08 DW06 工作阻力KN 300 工作液压MPa 38.2 初撑力KN 117.8~~157 泵站压力MPa 15~~20 油缸内径mm φ100 三用阀规格型号 DZF—00B 最大高度mm 2240 2000 1800 1600 1400 1200 1000 800 630 最小高度mm 1420 1190 1080 965 845 735 630 525 435 工作行程mm 820 810 720 635 555 465 370 275 195 重量KG 55 50 46 42 38 34 31 27 24 备 注 项 目 DW35 DW31.5 DW28 DW25 工作阻力KN 250 工作液压MPa 31.83 初撑力KN 117.8~~157 泵站压力MPa 15~~20 油缸内径mm φ100 三用阀规格型号 DZF—00B 最大高度mm 3500 3150 2800 2500 最小高度mm 2700 2350 2000 1680 工作行程mm 800 800 800 820 重量KG 76 70 64 60 备 注 项 目 DW35 DW31.5 DW28 工作阻力KN 300 工作液压MPa 31.6 初撑力KN 142.5~~190 泵站压力MPa 15~~20 油缸内径mm φ110 三用阀规格型号 DZF—00B 最大高度mm 3500 3150 2800 最小高度mm 2500 2350 2000 工作行程mm 1000 800 800 重量KG 85 78 72 H mm 830 1140 790 项 目 DW45 DW42 DW40 DW38 工作阻力KN 220 工作液压MPa 23.16 初撑力KN 142.5~~190 泵站压力MPa 15~~20 油缸内径mm φ110 三用阀规格型号 DZF—00B 最大高度mm 4500 4200 4000 3800 最小高度mm 3500 3200 3000 2800 工作行程mm 1000 重量KG 101 97 94 90

合集下载

DW单体液压支柱参数

DW单体液压支柱参数

DW单体液压支柱参数

Document number：NOCG-YUNOO-BUYTT-UU986-1986UT

DW型单体液压支柱技术参数

型号 额定工作阻力 额定工作液压 初撑力 泵站压力 最大高度 最小高度 行程 缸径 重量

M KN MPa KN MPa mm mm mm mm kg

200 118-157 15-20 3500 2700 800 100 82

200 118-157 15-20 3150 2350 800 100 76

250 118-157 15-20 2800 2000 800 100 70

250 118-157 15-20 2500 1700 800 100 58

300 118-157 15-20 2240 1440 800 100 55

300 118-157 15-20 2000 1240 760 100

300 118-157 15-20 1800 1110 690 100 47

300 118-157 15-20 1600 1005 595 100

300 118-157 15-20 1200 792 408 100

300 118-157 15-20 1000 685 315 100 32

300 118-157 15-20 800 578 222 100

300 118-157 15-20 600 485 115 100

DW单体液压支柱参数 2

DW单体液压支柱参数 2

DW单体液压支柱参数

液压支柱是一种可以通过液压控制高度的装置，广泛应用于各种工业领域。液压支柱由多个单体液压支柱组成，每个单体液压支柱的参数都非常重要，直接影响到整个液压支柱的性能和稳定性。

下面将具体介绍单体液压支柱的一些重要参数：

1.额定载荷：单体液压支柱的额定载荷是指其可以承受的最大力量。这个参数决定了液压支柱的使用范围和承载能力。

2.最大工作压力：液压支柱的最大工作压力决定了液压系统的供应压力和液压系统的能力。这个参数是设计液压支柱时需要考虑的重要因素之一

3.最小工作压力：最小工作压力是指液压支柱开始工作的最低压力。低于这个压力，液压支柱可能无法正常工作。

4.行程：液压支柱的行程是指它可以伸缩的最大长度。行程决定了液压支柱的调节范围和适用场合。

5.理论伸长速度：理论伸长速度是指液压支柱在额定载荷下的伸长速度。这个参数决定了液压支柱在调节高度时的速度。

6.理论缩回速度：理论缩回速度是指液压支柱在额定载荷下的缩回速度。这个参数同样决定了液压支柱在调节高度时的速度。

7.高度误差：液压支柱在调节高度时，可能会出现一定的高度误差。这个参数影响到液压支柱在使用过程中的稳定性和精度。

8.高度锁定力：高度锁定力是指液压支柱在达到设定高度后，可以提供的锁定力。这个参数决定了液压支柱在固定位置时的稳定性。 9.固定方式：液压支柱可以通过不同的固定方式来进行安装和使用。常见的固定方式包括螺栓固定、焊接固定等。不同的固定方式适用于不同的使用场合。

10.手动调节方式：液压支柱可以通过手动方式来进行高度调节。手动调节方式通常包括手动泵、手杆等。不同的手动调节方式适用于不同的操作习惯和使用场合。

总之，单体液压支柱的参数决定了它的使用范围、性能和稳定性。在选择液压支柱时，需要根据实际需求和工作条件来确定各个参数的具体数值，以保证液压支柱能够正常工作并满足要求。

DW型(柱塞悬浮式)单体液压支柱_百度文库解读

DW型(柱塞悬浮式)单体液压支柱_百度文库解读

DW型外柱式单体液压支柱

一、适用范围

DW型单体液压支柱是一种新型外部供液的恒阻式单体液压支柱，是高档机械化普采工作面的配套设备，也是综采工作面的端头支护设备。其适用于煤矿回采工作面的顶板支护和端头顶板支护，由于其承载能力大、抗偏载能力强、工作行程大、使用范围广，因而其可应用于薄煤层、中厚煤层及较厚煤层工作面。

二、技术特征

型号含义：例如：DW35—180/100X

D代表单体液压支柱

W代表外注式

35为支柱的最大高度

180为支柱的额定工作阻力

100为支柱的油缸直径；

X为柱塞悬浮式技术原理。

100缸径系列规格及主要技术特征见表

项 目

型 号 最大

高度

(mm 最小

高度

(mm 工作

行程

(mm 工作

阻力

(KN 重量

(kg 支 柱 工

作 范 围

(mm 额定工作压力

(MPa 泵站

压力

(MPa 初撑力

(KN 工作

液体 回柱

方式

DW35--180/100X

3500 1960 1540 180 71.0 1960～3500 24.9

15～20

108.5～

乳化

远距离和

144.7

液 近距离

DW31--180/100X 3150 1780 1370 65.0 1780～3150

DW28--250/100X 2800 1600 1200 250 59.0 1600～2800 34.6

DW25--250/100X 2500 1430 1070 54.0 1430～2500

DW22--300/100X

2240 1280 960 300 49.5 1280～2200

41.5

DW20--300/100X 2000 1150 850 45.0 1150～2000

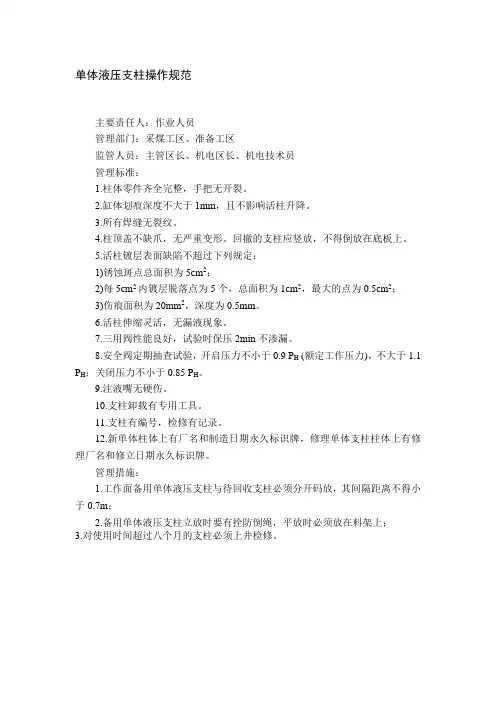

单体液压支柱操作规范
