风冷冷水机组工作原理
风冷冷水机组是一种常用的空调系统，其工作原理是利用空气冷却剂和水之间的热交换来达到制冷的目的，同时通过风机将冷却后的空气送入室内，以降低室温。
首先，冷水机组中的压缩机将低温低压的制冷剂气体吸入，通过压缩提高其温度和压力，使其变成高温高压的气体。然后，这个高温高压的气体通过冷凝器与外部空气进行热交换，冷凝器中的风扇将室外空气吹过散热管，使制冷剂气体散发出热量，同时冷凝成高压液体。
接下来，高压液体通过膨胀阀，压力降低，变成低温低压的液体制冷剂。这个低温低压的液体制冷剂通过蒸发器与水进行热交换，水从中吸收热量并变成冷水。蒸发器中的风扇将室内空气吹过，使冷水冷却后的空气送入室内，降低室温。
冷却后的制冷剂继续循环，在蒸发器中蒸发，再次变成低温低压的气体，通过压缩机重新提升温度和压力。
整个循环过程不断重复，不断将热量从室内排出，从而达到调节室温的目的。
.
'. 适用于麦克维尔模块式风冷冷水/热泵机组 MAC210/MAC230D
/DS/DM/DR/DRS/DR MC302l控制器使用手册 一、操作 1、 开关机 按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。 2、 模式选择 按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。 3、 参数查询 使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。 按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。 4、 参数设置 ① 按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键（出厂密码为“00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置： A、 运行参数修改：在输入正确密码后，按照步骤②→③→④就能够完成运行参数的修改设置。 B、 用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态。 ② 按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。 ③
按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。 ④ 重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。 ⑤ 设置参数值必须在关机状态下进行。 5、 实时时钟设置 用针形工具按“模式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔即可保存设置的时钟。
舒适100网：
风冷热泵机组工作原理
风冷热泵机组是中央空调机组的一部分，它主要区别于风冷冷水机组，风冷热泵机组通过强制换热，来满足室内温度的需要。风冷热泵主要用于家用中央空调领域，大型中央空调则一般采用水冷热泵机组，这和风冷热泵工作原理是分不开的，下面我们一起来认识一下风冷热泵以及风冷热泵原理。
什么是风冷热泵
“热泵”是一种能从自然界的空气、水或土壤中获取低品位热能，经过电力做功，提供可被人们所用的高品位热能的装置。
风冷热泵的风为何物，即是流动的空气，流动的空气作为热媒的热泵，即是空气源热泵只是在设置上，风冷热泵可能借助风机等设备加速空气流动，空气源热泵多数为自然流通。
风冷热泵机组应当放在空气对流良好的地方也就是说，他应当就是放在室外的，放室内，空气不流通，那么空气就会越来越冷，最后效率越来越低从低温环境中吸收热量，高温环境获得热量。
风冷热泵机组工作原理图
舒适100网：
风冷热泵工作原理
风冷热泵机组是空调系统中的主机，由于采用风冷冷凝器不需要冷却塔，而蒸发器是水冷的，夏天制冷时提供冷水，冬季制热时提供热水，风机盘管是空调系统的末端装置，装在室内如同把水从低处提升到高处而采用水泵那样，采用热泵可以把热量从低温抽吸到高温。所以热泵实质上是一种热量提升装置，热泵的作用是从周围环境中吸取热量，并把它传递给被加热的对象（温度较高的物体），其工作原理与制冷机相同，都是按照逆卡诺循环工作的、风冷热泵相对于空气源热泵来说他的能力要低一点，他的进出水温是5摄氏度左右（大部分公司的设置参数），而空气源的进出水温差能达到40摄氏度。
风冷热泵机组与风机盘管共同使用，前者提供冷水或热水，后者将冷水或热水通过热交换，吸出冷风或热风。我们可以形象的把风冷热泵机组比作是中央空调的大脑，如果大脑不工作了，那中央空调将丧失全部功能，系统也将停止运行。

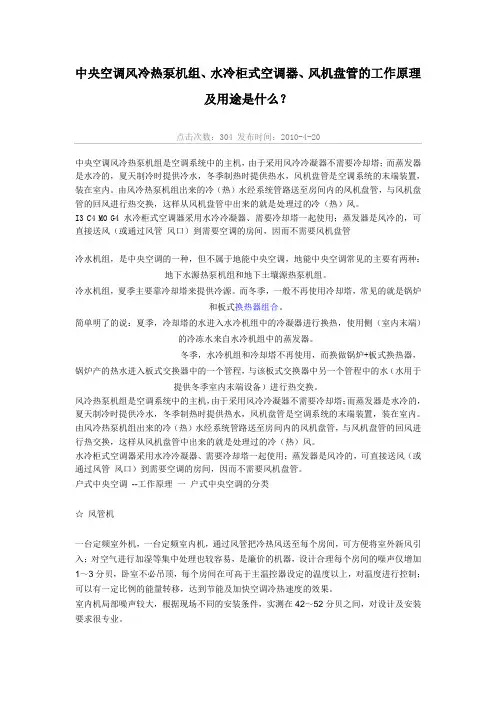

中央空调风冷热泵机组、水冷柜式空调器、风机盘管的工作原理及用途是什么？
点击次数：304 发布时间：2010-4-20
中央空调风冷热泵机组是空调系统中的主机，由于采用风冷冷凝器不需要冷却塔；而蒸发器是水冷的，夏天制冷时提供冷水，冬季制热时提供热水，风机盘管是空调系统的末端装置，装在室内。由风冷热泵机组出来的冷（热）水经系统管路送至房间内的风机盘管，与风机盘管的回风进行热交换，这样从风机盘管中出来的就是处理过的冷（热）风。
I3 C4 M0 G4 水冷柜式空调器采用水冷冷凝器、需要冷却塔一起使用；蒸发器是风冷的，可直接送风（或通过风管 风口）到需要空调的房间，因而不需要风机盘管
冷水机组，是中央空调的一种，但不属于地能中央空调，地能中央空调常见的主要有两种：地下水源热泵机组和地下土壤源热泵机组。
冷水机组，夏季主要靠冷却塔来提供冷源。而冬季，一般不再使用冷却塔，常见的就是锅炉和板式换热器组合。
简单明了的说：夏季，冷却塔的水进入水冷机组中的冷凝器进行换热，使用侧（室内末端）的冷冻水来自水冷机组中的蒸发器。
冬季，水冷机组和冷却塔不再使用，而换做锅炉+板式换热器，锅炉产的热水进入板式交换器中的一个管程，与该板式交换器中另一个管程中的水（水用于提供冬季室内末端设备）进行热交换。
风冷热泵机组是空调系统中的主机，由于采用风冷冷凝器不需要冷却塔；而蒸发器是水冷的，夏天制冷时提供冷水，冬季制热时提供热水，风机盘管是空调系统的末端装置，装在室内。由风冷热泵机组出来的冷（热）水经系统管路送至房间内的风机盘管，与风机盘管的回风进行热交换，这样从风机盘管中出来的就是处理过的冷（热）风。
水冷柜式空调器采用水冷冷凝器、需要冷却塔一起使用；蒸发器是风冷的，可直接送风（或通过风管 风口）到需要空调的房间，因而不需要风机盘管。
户式中央空调 --工作原理 一 户式中央空调的分类
☆ 风管机

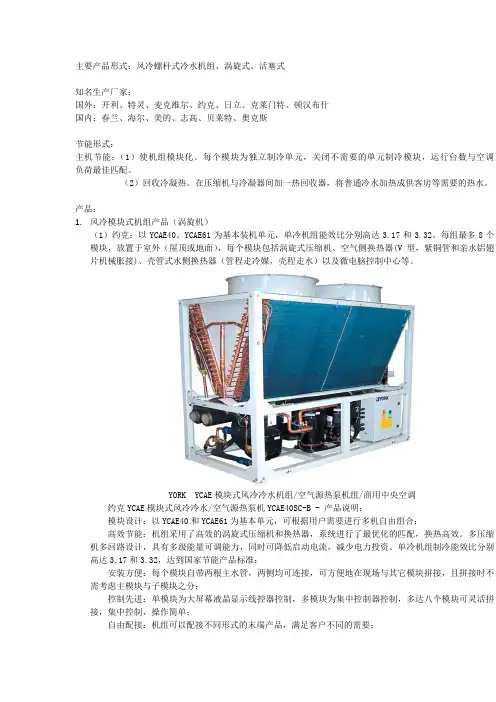

主要产品形式：风冷螺杆式冷水机组、涡旋式、活塞式
知名生产厂家：
国外：开利、特灵、麦克维尔、约克、日立、克莱门特、顿汉布什
国内：春兰、海尔、美的、志高、贝莱特、奥克斯
节能形式：
主机节能：（1）使机组模块化。每个模块为独立制冷单元，关闭不需要的单元制冷模块，运行台数与空调
负荷最佳匹配。
（2）回收冷凝热。在压缩机与冷凝器间加一热回收器，将普通冷水加热成供客房等需要的热水。
产品：
1. 风冷模块式机组产品（涡旋机）
（1）约克：以YCAE40、YCAE61为基本装机单元，单冷机组能效比分别高达3.17和3.32。每组最多8个模块，放置于室外（屋顶或地面），每个模块包括涡旋式压缩机、空气侧换热器(V型，紫铜管和亲水铝翅片机械胀接)、壳管式水侧换热器（管程走冷媒，壳程走水）以及微电脑控制中心等。
YORK YCAE模块式风冷冷水机组/空气源热泵机组/商用中央空调
约克YCAE模块式风冷冷水/空气源热泵机YCAE40SC-B - 产品说明：
模块设计：以YCAE40和YCAE61为基本单元，可根据用户需要进行多机自由组合；
高效节能：机组采用了高效的涡旋式压缩机和换热器，系统进行了最优化的匹配，换热高效。多压缩机多回路设计，具有多级能量可调能力，同时可降低启动电流，减少电力投资。单冷机组制冷能效比分别高达3.17和3.32，达到国家节能产品标准；
安装方便：每个模块自带两根主水管，两侧均可连接，可方便地在现场与其它模块拼接，且拼接时不需考虑主模块与子模块之分；
控制先进：单模块为大屏幕液晶显示线控器控制，多模块为集中控制器控制，多达八个模块可灵活拼接，集中控制，操作简单；
自由配接：机组可以配接不同形式的末端产品，满足客户不同的需要； 运行宁静：机组采用涡旋压缩机和低噪声风机，运行噪声小；
安全运行：机组采用了多重保护功能，确保了机器的使用寿命。
（2）麦克维尔：（1）模块式风冷冷水/热泵机组 MAC210DR~MAC3360DR 制冷量60-1088kW;MAC230DR~MAC3680DR， 制热量63-1088kW，制冷剂HCFC-22 HFC410A；MAC160AR~MAC1600AR
