第18章 电功率单元测试题

图1第十八章《电功率》单元测试卷一、选择题（每小题3分，共36分） 1. 在国际单位制中，电功率的单位是A ．焦耳B ．瓦特C ．安培D ．库仑2.盛夏时节，正值用电高峰，电力供应紧张，政府鼓励市民节约用电，下列不属于节约用电的是A.电视机不用时拔下插头B.使用大功率的电炉烧水C.随手关灯D.使用高效节能灯 3.保险丝熔断后，正常作法是A.用铜丝代替，以免以后再熔断B.用较粗的保险丝代替，使通过的额定电流更大C.先查明故障原因，再采取相应的解决措施D.马上换上原来规格的新保险丝 4. 有三盏白炽灯，甲标有“PZ220—15”，乙标有“PZ220—40”，丙标有“PZ220—100”，将它们接在家庭电路中，正常工作时的发光情况是（ ） A ．甲灯最亮 B ．乙灯最亮 C ．丙灯最亮 D ．一样亮5.德州市幸福大道的“十字”路口上，安装着交通指示灯，指挥着来往的人们和行驶的车辆，每组指示灯是“红、黄、绿”三盏，每盏灯上都标有“220V 100W ”字样，则每组灯正常工作时每小时耗电A.0.1度B.0.2度C.0.3度D.0.4度6．小明正常使用的手电筒灯泡忽然坏了，他马上买了一只新灯泡换上，通电后发现新灯泡的亮度比原来的灯泡暗了许多。

以下的猜想正确的是 A.新灯泡的额定功率比旧灯泡的额定功率大 B.新灯泡的额定电压比旧灯泡的额定电压小 C.新灯泡的实际功率比旧灯泡的额定功率小 D.新灯泡的实际功率比旧灯泡的实际功率大7.如图7-3所示，电路中电源电压不变。

开关S 闭合后，当滑动变阻器的滑片P 向b 端移动的过程中 A.电流表示数变大，电灯l 变暗 B.电压表示数变大，电灯l 变亮 C.电流表示数减小，电灯l 变亮D.电压表示数增大，电灯l 变暗8.两个“热得快”的阻值分别为R 1和R 2，它们的额定电压都是U ，额定功率分别为P 1和P 2。

若将它们串联在电压为U 的电路中，它们的实际功率之和P 为： A.P 1+P 2 B.（P 1+P 2）/ P 1·P 2 C.P 1·P 2 D.P 1·P 2/(P 1+P 2)526 70 74 2 9甲乙图3DR-1220V 50Hz 1000W 图29.有一盏标着“220V 60W ”字样的白炽灯，现将它接在110V 的电压下工作，则实际功率与额定功率之比为 A.1:2 B.2:1 C.1:4 D.4:110．我们常见的可调亮度的台灯，它实际是通过调节串联在电路中的变阻器的旋钮来改变灯的亮度的，以下关于这种灯的说法中正确的是 A.变阻器与灯泡消耗的电功率始终相同 B.灯越亮时变阻器接入电路中的阻值越大C.灯光弱时比灯光强时并不省电，因为此时接入电路中的电阻也要消耗电能D.灯光强时比灯光弱时，电路中电流大，消耗电能也大11．某车床上的灯泡有“36V 36W ”的字样，如果把这个灯泡接到照明的电路上并使其正常发光，需要串联的电阻的阻值为（ ） A ．220Ω B ．184Ω C ．256Ω D ．36Ω12．（多选）图1是一种电热水器中发热体的铭牌。

第18章电功率一、选择题（共8小题，每小题3分，满分24分）1．（3分）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15V C．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V 3．（3分）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低6．（3分）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率7．（3分）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮8．（3分）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式_________，测出小灯泡两端的_________和小灯泡中的_________，就可以计算出小灯泡的电功率，在_________下测出的电功率就是额定功率．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为_________，乙表为_________，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到_________端，闭合开关后调节滑动变阻器的滑片到电压表的示数是_________V，从图中读取电流表的示数是_________A，小灯泡的额定功率是_________w．11．（3分）在测定额定电压为2.5V小灯泡的电功率的实验中，电流表和电压表的示数如图所示．（设灯丝电阻不变）（1）通过小灯泡的电流为_________A，两端所加电压为_________V，灯丝电阻为_________Ω，此时灯泡的电功率为_________W．（2）当电压U=2.5V时，灯泡的电功率为_________W，额定功率为_________W．12．（3分）（2009•潍坊）在“测定小灯泡额定功率“的实验中，小灯泡的额定电压为3.8V，电阻丝为10Ω，如图是某同学为做这个实验连好的电路，请指出图中存在的错误：（1）_________；（2）_________；（3）_________．13．（3分）为了迅速准确地测量额定电压为2.5V的小灯泡的额定功率，至少需要_________节干电池，用_________调节小灯泡两端电压后，电压表应和小灯泡并联，为了提高测量的准确程度，最好选_________的量程，闭合开关后，调节_________使电压表的示数为_________，若此时电流表的示数为0.2A，则该小灯泡的额定功率为_________，滑动变阻器的作用是_________．14．（3分）小明同学在“测定小灯泡的功率”实验中，所用电源电压不变，滑动变阻器上标有“50Ω2A”字样，小灯标有“0.3A”字样，估计小灯的额定功率在1.2瓦以上．他正确连接电路，闭合电键，移动变阻器的滑片，当观察到电流表的示数为_________安时，小灯正常发光．此时电压表的示数如图所示，变阻器的滑片恰好在中点上（即它接入电路的电阻为25欧）．小灯的额定电压为_________伏，额定功率为_________瓦，所用的电源电压为_________伏．15．（3分）在“测定小灯炮的电功率”实验中，连接了如图所示的电路．当闭合开关S后，若发现：（1）灯泡发光，电流表无示数，电压表指针有明显偏转，则故障原因是_________；（2）灯泡不发光，电流表有示数，电压表无示数，则故障原因是_________；（3）灯泡发光，但无论怎样调节滑动变阻器的滑片，电流表和电压表的示数均不变，故障原因是_________．16．（3分）测定3.8V小灯泡的电功率，如图所示．（1）电路中还缺少_________．（2）电路中的错误是_________，电压表应测_________两端的电压．（3）在连接电路的过程中，开关应该是_________的．（4）实验前，变阻器的滑片应放在_________的位置上．（5）为了使小灯泡正常发光，应调节滑动变阻器，使电压表的示数为_________，滑片P应向_________（填“左”或“右”）滑动．（6）若估计小灯泡的电阻约为10Ω，标有“10Ω1A”和“10Ω0.3A”的滑动变阻器各一个、电流表（0～0.6A，0～3A）一个、电压表（0～3V，0～15V）一个、电源两个（3V～个，6V一个）、开关一个、导线若干，则实验中电源应选_________，因为小灯泡的额定电压为3.8V，电压表量程应选_________，电流表量程应选_________，因为电路中的最小电流为I===0.3A，故滑动变阻器应选_________．17．（3分）某同学做“测定小灯泡的功率”实验，选用规格相同的标有0.2A（正常发光电流）的小灯若干个．该同学先把甲灯接入电路，并正确连接电路，他实验步骤正确，当闭合电键S，观察到电压表示数为6V，电流表示数为0，然后他把甲灯取下，换上乙灯重新实验，观察到电压表示数为0，电流表示数为0.3A．上述实验过程中，无论怎样移动滑片P，灯始终不亮．则电源电压为_________V，滑动变阻器的最大阻值为_________Ω．他换用一个相同规格的丙灯接入电路，重新进行实验，当小灯正常发光时，电压表的示数如图所示，则小灯的额定功率为_________W．滑动变阻器接入电路的阻值为_________Ω．18．（3分）连接在电路中的滑动变阻器，能够起很多作用．（1）若利用图甲研究欧姆定律，则在该实验中：“探究导体中的电流与导体两端的电压的关系”时，滑动变阻器的作用是改变_________；“探究导体中的电流与导体的电阻的关系”时，滑动变阻器的作用是保持_________．（2）若图乙是伏安法“测小灯泡电阻”的实验，则在该实验中，滑动变阻器的作用是为了进行_________，从而可以发现电压的大小对小灯泡灯丝电阻有影响；图乙也是伏安法测小灯泡额定电功率的实验，在该实验中，滑动变阻器的作用是为了使小灯泡两端的电压达到_________，从而使小灯泡正常发光．（3）不论甲、乙两个电路研究目的是什么，滑动变阻器对两个电路起的共同作用是_________．19．（3分）小张在“测量小灯泡的额定功率”的实验中，所用小灯泡上标有“3.5V”字样．（1）请你在如图1中用笔画线连好最后一根导线．（2）请观察如图1，小张连好电路后，接下来应将_________才能保证实验时不损坏仪表．（3）若闭合开关时，发现电压表的指针快速转动到左边无刻度处，这是由于电压表_________．（4）检查连接无误后小张测出了下表三组数据，次数电压U/V电流I/A灯泡亮度1 3.00.36偏暗2 3.50.40正常3 4.50.42偏亮由表中数据可知，小灯泡的额定功率为_________．（5）若在实验中小灯泡的灯丝突然被烧断，则电压表的示数_________（选填“变大”、“变小”或“不变”）．（6）假如电源电压恒为6V，但伏特表0～15V档已坏，小张将现在的电路作了改动也能测出小灯泡的额定功率，请在如图2的虚线方框内画出改动后的电路图．20．（3分）按图示的电路图做“测量小电灯的功率”的实验．所用器材有：标有“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω1A”的滑动变阻器、电流表（量程为0～0.6A、0～3A）、电压表（量程为0～3V、0～15V）、开关及导线若干．（1）某学生在实验时，把电流表与电压表的位置交换连接了，闭合开关后会造成_________．（填选项前的字母）A．电流表烧坏B．电压表烧坏C．小电灯烧坏D．小电灯不亮（2）另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是：_________．排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：_________．（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表．电压表的示数U/V电流表的示数I/A小电灯的功率P/W2.00.202.50.223.00.253.80.304.50.32①通过上表数据，可算得小电灯的额定功率为_________W，还可得出关于灯丝电阻的结论是：_________；②当小电灯正常工作时，连入电路的滑动变阻器的阻值为_________Ω．③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，两灯消耗的总功率为_________ W．（4）若电压表的0～15V量程已损坏，只能使用0～3V量程，其它器材不变，如何测出小电灯的额定功率？①在虚线框中画出测量电路图；②若小电灯两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为_________Ω～_________Ω．21．（3分）如图是某同学在做电学实验时所连接电路的一部分．请分析：（1）该同学不可能在做什么实验？_________A．伏安法测小灯泡的电阻B．测小灯泡的电功率C．研究串、并联电路电流的特点（2）若要研究通过导体的电流与导体两端电压的关系，除了图示器材外还需要：电源（恒压）、开关、导线、_________，同时应将小灯泡换成定值电阻，理由是_________．22．（3分）用图甲所示电路图测量小灯泡的电功率，电源电压为3V．小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω．（1）用笔画线表示导线，选好电流表量程，将图乙电路连接完整；（2）连接电路时，开关应处于_________状态；（3）闭合开关后，小灯泡不发光，电流表无示数，电压表示数为3V，产生该现象的原因可能是_________（填序号）A．小灯泡短路B．小灯泡断路C．电流表接触不良D．电流表短路（4）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图丙所示，此时小灯泡两端的电压为_________V．若要测量小灯泡的额定功率，应将图乙中滑动变阻器的滑片P向_________（选填“C”或“D”）端移动，使电压表的示数为_________V．根据该组同学实验得到的I﹣U图象（图丁所示）信息，小灯泡的额定功率为_________W．参考答案与试题解析一、选择题（共8小题，每小题3分，满分24分）1．（3分）（2007•株洲）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表考点：电流表的使用；电压表的使用；滑动变阻器的使用；伏安法．分析：根据电流表与被测用电器串联，并且在电路中相当于导线；电压表与被测用电器并联，在电路中相当于开路；伏安法测功率的原理图进行分析．解答：解：伏安法测量电功率时，被测电阻与滑动变阻器串联，电流表测量与被测电阻串联，电压表与被测电阻并联，因此z为滑动变阻器；而y与电阻R串联，所以此表应是电流表；x并联在电阻R的两端，所以此表应是电压表．故选B．点评：此题主要是根据电流表、电压表以及滑动变阻器在电路中的连接情况来判断是什么电表，知道伏安法测电功率的原理图．2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15VC．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V考点：电流表的使用；电压表的使用．分析：此题考查电表的量程选择问题，所选的量程一定大于额定值并且可以正确读数，否则会损坏电表．解答：解：已知小灯泡允许通过的最大电流为0.4A，所以电流表可以选择量程为0﹣0.6A的，如果选择0﹣3A的会导致示数太小无法正确读数；小灯泡的额定电压为2.5V，所以可以选择量程为0﹣3V的、选择0﹣15V 会导致示数太小无法正确读数；故选A．点评：考查了电流表和电压表的使用方法，学生应熟练掌握．3．（3分）（2007•成都）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W考点：电功率的计算；电流表的读数方法；电压表的读数方法．专题：压轴题．分析：根据题干分析判断电压表和电流表选择的量程，正确读数，根据读数判断选项的正误．解答：可估算I额＞1A，电流表应选择3A档，解，根据题意，可判断电压表应选择15V档，根据I额=根据乙丙两图可读数：I=1.5A，U L=5V，此时P=U L I=7.5W，B正确，C、D错误；根据欧姆定律变式，可计算R L=3.3Ω，则P额==10.8W，A错误，故选B．点评：本题综合考查电压表电流表的读数和电功率公式的变形应用，解题时要认清额定功率和实际功率的区别．4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路考点：电流表、电压表在判断电路故障中的应用．专题：电流和电路．分析：测灯泡电功率实验中，电流表测电路电流，电压表与灯泡并联，测灯泡两端电压；根据电路故障现象分析电路故障原因．解答：解：A、如果灯泡灯丝断了，则电路断路，电流表指针不发生偏转，故A错误；B、如果电流表接线短路，则电流表指针不发生偏转，故B错误；C、如果电源接触不良，则电压表与电流表指针都不发生偏转，故C错误；D、如果灯座接线短路，则电流表指针偏转，与灯泡并联的电压表指针不动，故D正确；故选D．点评：本题根据电压表与电流表指针偏转情况分析电路故障，应用电压表与电流表判断电路故障是常考问题，要掌握其判断方法．5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低考点：探究用电器的电功率实验；滑动变阻器的使用．专题：实验分析法．分析：电路连接正确，不是连接故障问题，而是器材的规格问题，从滑动变阻器规格、电源电压等方面考虑．解答：解：A、如果其它元件规格符合要求的情况下，滑动变阻器总阻值太大，当滑动变阻器阻值变小时，电压表示数能达到灯泡的额定电压值，不符合题意．B、电压表量程太大，只是指针偏转角度小，能使电压表达到灯泡的额定电压，不符合题意．C、灯泡灯丝断开，电路断路灯泡不发光，不符合题意．D、如果电源电压低于灯泡的额定电压，即使滑动变阻器连入电路的阻值为0时，电压表示数也不会达到灯泡额定电压，符合题意．故选D．点评：对于出现的电路故障问题，首先从电压表、电流表、滑动变阻器的连接上考虑，如果不是连接问题，可能是元件规格问题．要考虑电压表量程、电流表量程、滑动变阻器规格、电源电压等．6．（3分）（2004•青岛）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率考点：伏安法测电阻的探究实验；滑动变阻器的使用；探究用电器的电功率实验．专题：计算题；实验题；压轴题．分析：根据“伏安法”测电阻的实验中注意的事项分析．主要有开关的状态、滑动变阻器的滑片位置、电阻电功率的计算、电表的读数以及示数的变化．解答：解：A、说法正确，连接电路时，开关应断开，是为了防止短路．将变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为阻值最大位置，也是为了保护电路．A不符合题意；B、由图可知，电流表的量程0～0.6A，分度值0.02A，故电流为0.3A，电压表量程为0～3V，分度值为0.1V，故灯泡电压为2.4V；根据功率公式可知，P=UI=2.4V×0.3A=0.72W；R===8Ω．B正确，B不符合题意；C、滑动变阻器aP连入电路，如果将滑片P向a端滑动，连入电路的电阻变小，灯泡L的电阻不变，根据U=IR可知，灯泡两端的电压变大，电压表的示数将变大，C正确，C不符合题意；D、如果将滑片P向b端滑动，连入电路的电阻变大，电路中的电流变小，根据公式P=I2R可知，P将减小，D错误，D符合题意．故选D．点评：本题考查了“伏安法”测电阻的实验中注意的事项、电表的读数、滑动变阻器的使用以及电阻电功率的计算．7．（3分）（2012•哈尔滨）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮考点：探究用电器的电功率实验．专题：应用题；压轴题．分析：（1）闭合开关前，滑动变阻器应滑到电阻最大位置；（2）闭合开关后，小灯泡不发光的原因有：小灯泡灯丝断路、小灯泡被短路、小灯泡接触不良、电源电压太小、滑动变阻器连入电路的电阻太大等原因；（3）当电压表的示数为额定电压时，根据电流表的示数和公式P=UI即可求出小灯泡的额定功率；（4）小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮．解答：解：A、闭合开关前，滑动变阻器应滑到B端，即其电阻最大位置．故A正确；B、闭合开关后，小灯泡不发光的原因有很多，并不一定是小灯泡灯丝断了，故B错误；C、当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率，正确；D、小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮，故D正确．故选B点评：此题考查的知识点比较多，有电路连接时的注意事项、电路故障的分析、额定功率的计算和小灯泡亮度的比较等问题，学生在做此题时，要对每一个选项进行认真仔细的分析后，才能得出正确的答案．8．（3分）（2012•三明）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比考点：探究用电器的电功率实验．专题：应用题；信息给予题．分析：（1）根据表中数据，找出电压与对应的电流，求出R=，从而得出电阻随电压变化的关系，并判断通过灯泡的电流与它两端的电压是否成正比；（2）灯泡在额定电压下的功率为额定功率，由表中数据找出灯泡额定电压对应的电流，然后由公式P=UI 求出灯泡的额定功率；解答：解：A、由表中数据可知，随电压U的增大，R=逐渐变大，即灯丝电阻随电压增大而增大，故A错误；B、由表中数据知，灯泡额定电压U=2.5V对应的电流I=0.32A，灯泡的额定功率P=UI=2.5V×0.32A=0.8W，故B正确；C、灯泡在额定电压下的功率为额定功率，不能把四次功率的平均值作为灯泡的额定功率，故C错误；D、由A知灯丝电阻R随电压U的增大而增大，不是定值，由I=知：通过小灯泡的电流与它两端的电压不成正比，故D错误；故选B．点评：本题考查了实验数据的分析，求灯泡的额定功率、判断灯泡电压与电流间的关系，应知道灯泡额定功率是灯泡在额定电压下的功率，不能把灯泡在不同电压下的实际功率的平均值作为额定功率．非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．考点：电功率的测量．专题：电能和电功率．分析：根据功率公式：P=UI，要测量灯泡的额定功率，需使灯泡两端的电压等于额定电压，测出此时的电流，然后根据公式P=UI计算出功率即额定功率．解答：解：在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．故答案为：P=UI；电压；电流；额定电压．点评：此题考查了测量小灯泡电功率的测量原理：P=UI，同时考查了对额定功率的理解，必须牢固掌握．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为电压表，乙表为电流表，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到b端，闭合开关后调节滑动变阻器的滑片到电压表的示数是 3.8V，从图中读取电流表的示数是0.5A，小灯泡的额定功率是 1.9w．考点：电功率的测量．专题：测量型实验综合题．分析：（1）掌握电功率的测量原理，根据P=UI，要测量灯泡的电功率，需用电压表测出电压，电流表测出灯泡的电流，根据公式计算出电功率；（2）电压表与灯泡并联，电流表与灯泡串联，闭合开关前，要将变阻器的滑片移至最大阻值处；（3）要测量额定功率，需使灯泡两端的电压等于额定电压，读出电流值，根据P=UI计算出额定功率，读数时，注意量程和分度值．解答：解：由图知，甲与灯泡并联，是电压表，乙与灯泡串联，是电流表；在闭合开关前，应将滑片移至最b端使其阻值最大；。

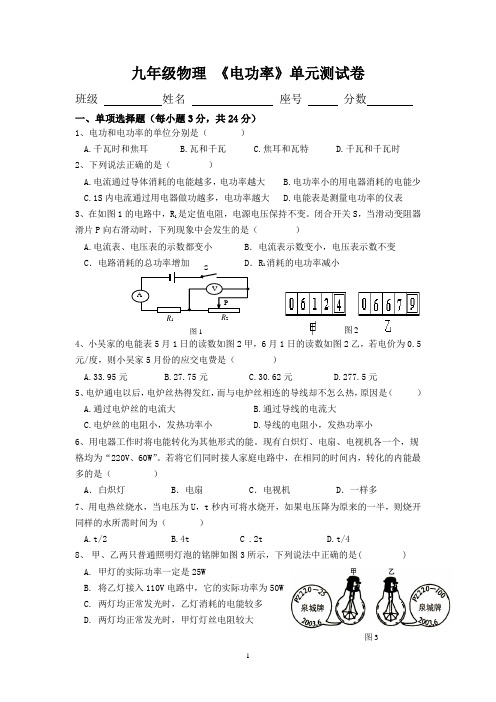

九年级物理 《电功率》单元测试卷班级 姓名 座号 分数一、单项选择题（每小题3分，共24分）1、电功和电功率的单位分别是（ ）A.千瓦时和焦耳B.瓦和千瓦C.焦耳和瓦特D.千瓦和千瓦时2、下列说法正确的是（ ）A.电流通过导体消耗的电能越多，电功率越大B.电功率小的用电器消耗的电能少C.1S 内电流通过用电器做功越多，电功率越大D.电能表是测量电功率的仪表3、在如图1的电路中，R 1是定值电阻，电源电压保持不变。

闭合开关S ，当滑动变阻器滑片P 向右滑动时，下列现象中会发生的是（ ）A.电流表、电压表的示数都变小 B ．电流表示数变小，电压表示数不变CR 1消耗的电功率减小46月1日的读数如图2乙，若电价为0.5元/度，则小吴家5月份的应交电费是（ ）A.33.95元B.27.75元C.30.62元D.277.5元5、电炉通电以后，电炉丝热得发红，而与电炉丝相连的导线却不怎么热，原因是（ ）A.通过电炉丝的电流大B.通过导线的电流大C.电炉丝的电阻小，发热功率小D.导线的电阻小，发热功率小6、用电器工作时将电能转化为其他形式的能。

现有白炽灯、电扇、电视机各一个，规格均为“220V 、60W ”。

若将它们同时接人家庭电路中，在相同的时间内，转化的内能最多的是（ ）A ．白炽灯B ．电扇C ．电视机D ．一样多7、用电热丝烧水，当电压为U ，t 秒内可将水烧开，如果电压降为原来的一半，则烧开同样的水所需时间为（ ）A.t/2B.4t C .2t D.t/48、 甲、乙两只普通照明灯泡的铭牌如图3所示，下列说法中正确的是( )A. 甲灯的实际功率一定是25WB. 将乙灯接入110V 电路中，它的实际功率为50WC. 两灯均正常发光时，乙灯消耗的电能较多D. 两灯均正常发光时，甲灯灯丝电阻较大图2二、填空题（每空2分，共40分，请将正确答案填写在题中横线上）9、电功率是表示 的物理量，一电动机在1min 内做功6000J 电功，它的电功率是 。

第18章电功率单元测试姓名：班级：学号：成绩：一、填空题。

（每空1分，共20分）1、电能表是测量的仪表．1 kWh的电能可供标有“220V 40W”的灯泡正常工作h。

2、芳家上月末抄表时电能表的示数如图甲所示，本月末抄表时示数如图乙所示，这个月她家共耗电kW•h。

若电价是0.5元/kW．h，则芳芳家本月应缴电费是元。

甲乙3、导体两端的电压为6V，通过导体的电流为1A，通电时间为10s，电流做功J。

4、电动机工作时，电能转化为能，家用电器中应用了电动机的有等。

（填一种家用电器）5、小明家里的电饭锅铭牌上标有“220V1100W”的字样，正常工作时电流为A，电阻为Ω，正常工作30min消耗的电能为kW•h。

6、电饭煲、电水壶和电熨斗分别标有“220V 1000W”、“220V 1800W”和“220V 500W”的字样，它们各自正常工作相同时间，（选填“电饭煲”、“电水壶”或“电熨斗”）产生的热量最多。

标有“220V 1000W”的电饭煲正常工作0.2h，电流所做的功为kW•h。

7、某同学来到百货商场的家电柜台前，看到一个电磁炉的铭牌上标有“220V1600W“的字样．他据此知道这个电磁炉要接在电压为V的电路中．当该电磁炉正常工作1h 时，它消耗的电能是度。

8、灯泡的亮暗程度是由决定的，一个标有“220V40W”的灯泡，接在110V 电压上的功率是W。

9、在电视机、洗衣机、电饭锅、电冰箱这些家用电器中属于电热器的有，一根阻值为150Ω的电阻丝通电1min，若电阻丝两端电压为4V，则电流通过电阻丝产生的热量为J。

10、某电水壶铭牌上标有“220V 1500W”字样．如壶中装有1.5kg水，把初温20℃的水加热到100℃，这些水需要吸收的热量为J．不计热量损失的情况下，该水壶正常工作分钟能将水烧开。

（C水=4.2×103J/（kg•℃））二、选择题。

（每题3分，共30分）11、小明同学在家中拍到一张电能表照片，如图所示．他仔细观察照片后，得到下列结论，你认为正确的是（）A．电能表的额定电流为10A B．电能表允许通过的最大电流为10AC．电能表的额定功率为2200W D．拍照片时，小明家已消耗的电能为7624J12、列四位科学家中，以他的名字命名电功率单位的是（）A．焦耳B．安培C．瓦特D．欧姆13、下列家用电器正常工作时，电功率最大的是（）A．空调B．电扇C．电视机D．手电筒14、如图所示，下列用电器的额定功率最接近10W的是（）A．电冰箱B．电吹风C．节能灯D．电豆浆机15、甲、乙两用电器电功率之比为1：2，通电时间之比为3：4，则消耗电能之比为（）A．1：2 B．3：8 C．3：4 D．2：316、8．用电器的工作电流是0.5安培，在10分钟内消耗电能66000焦耳，那么，该用电器的功率及端电压是（）A．110W、11V B．110W、220V C．220W、110V D．220W、220V17、实验室有甲、乙两只灯泡，甲标有“15V1.0A“字样，乙标有“10V0.5A“字样．现把它们串联起来，则该串联电路两端允许加的最高电压为（不考虑温度对灯泡电阻的影响）（）A．25V B．35V C．17.5V D．12.5V18、有三盏白炽灯，甲标有“PZ220-60”，乙标有“PZ220-40”，丙标有“PZ220-15”，将它们并联接在家庭电路中，通电后它们的发光情况是（）A．一样亮B．甲灯最亮C．乙灯最亮D．丙灯最亮19、灯的亮度由它实际消耗的功率决定．现有甲、乙两盏电灯，分别标有“220V36W”和“36V36W”字样．如果它们都正常发光，则（）A．甲灯亮B．乙灯亮C．一样亮D．无法确定20、在“伏安法测电功率”的实验中，滑动变阻器不能起到的作用是（）A．改变被测灯泡的额定功率B．改变被测灯泡两端的电压C．改变电路中的电流D．保护电路21、标有“220V40W”字样的电风扇、电视机、电烙铁、节能灯速正常工作相同时间，产生热量最多是（）A．电风扇B．电视机C．电烙铁D．节能灯22、某阻值为4Ω的定值电阻，通过的电流为0.5A，则1min产生的热量是（）A．2J B．30J C．60J D．120J23、电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，其原因是（）A．导线的绝缘皮隔热B．导线散热比电熨斗快C．通过导线的电流小于通过电熨斗的电流D．导线的电阻远小于电熨斗电热丝的电阻24、下列情况中不属于防止电热危害的是（）A．电视机的后盖有许多孔B．电脑机箱内有小风扇C．电动机外壳有许多散热片D．家电长时间停用，隔一段时间应通电一次25、在家庭电路中，导线相互连接处往往比别处更容易发热，甚至引起火灾．原因是连接处（）A．电流比别处小，产生的热量多B．电流比别处大，产生的热量多C．电阻比别处小，产生的热量多D．电阻比别处大，产生的热量多26、小明利用电能表测量某一家用电器的电功率．当电路中只有这一个用电器连续工作时，测得在1h内，消耗的电能为1.2kW•h，那么这一个用电器是（）A．电冰箱B．普通白炽灯C．彩色电视机D．挂壁式空调机27、如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（）A．灯泡变暗，电压表示数变大B．灯泡变亮，电压表示数不变C．电路消耗的总功率变小，电压表示数不变D．电路消耗的总功率变大，电压表示数变大28、某理物兴趣小组的同学用几个完全相同的灯泡，设计如图甲、乙、丙三种电路，电源电压相同且恒定不变，电路消耗的总功率大小关系是（）A．P甲＞P乙＞P丙B．P甲＜P乙＜P丙C．P甲=P乙=P丙D．P甲=P乙＞P丙29、甲、乙两灯，将它们并联在照明电路中均能正常发光，且甲灯比乙灯亮，不考虑温度对电阻的影响，那么（）A．甲灯两端的电压比乙灯两端的电压大B．甲灯中的电流比乙灯中的电流小C．甲灯的额定功率比乙灯的额定功率大D．甲灯的电阻比乙灯电阻大30、如图所示的电路中，电源电压不变，移动滑动变阻器R1的滑片P，当电流表的示数变化范围为1A～1.3A时，电压表的示数变化了3V，则该定值电阻R2所消耗功率的变化范围是（）A．3W～3.9W B．3W～5.07W C．3.9W～10W D．10W～16.9W三、实验探究题31、小亮同学做测定“小灯泡的额定电功率”实验时所用器材有电压为6V的电源、额定电压为2.5V的小灯泡（小灯泡的额定功率小于1W）、滑动变阻器（50Ω1A）、以及符合实验要求的电表、开关和导线．如图（甲）是小亮同学没有连接完整的电路．（1）本实验的实验原理是。

人教版九年级物理全一册《第十八章电功率》单元测试卷(附带参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．1kW⋅h的电能可供下列用电器正常工作时间最长的是（）A．节能灯B．电饭煲C．电视机D．电烤箱2．中考体检时用到了身高测量仪。

小明为其设计了如图所示的电路，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻，滑动变阻器的滑片P跟滑杆的一端连接。

滑片P的位置随人身高改变而改变，从而引起显示仪的示数发生改变。

下列说法中正确的是（）A．显示仪是由电流表改装成的B．被测身高越高，通过电阻R的电流越小C．被测身高越高，电阻R0两端的电压越小D．被测身高越高，电路的总功率越大3．如图所示分别是小明家上月初和上月末电能表的示数。

结合表盘上的信息可知，下列判断正确的是（）A．小明家上个月消耗的电能为1011kW•hB．小明家家庭电路中的干路电流不得超过10AC．电能表上指示灯闪烁160次，表示家庭电路消耗0.1J的电能D．电能表上指示灯闪烁的次数越快，说明电路中消耗的总电功率越大4．标有“6V”字样的甲、乙两个小灯泡，它们的电流与电压变化的关系如图所示。

下列判断正确的是（）A．甲灯的额定功率小于乙灯的额定功率B．将甲、乙两个小灯泡串联在6V的电路中时甲灯比乙灯亮C．为保证灯泡不损坏，两灯串联时电路两端的电压不超过8VD．将甲、乙两个小灯泡并联在3V的电路中时它们的功率各自变为原来的一半5．如图所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω。

闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V1的示数从12V变化到20V，电压表V2的示数从18V 变化到36V，则下列说法中正确的是（）A．电源电压为48V B．电阻R1的阻值为12ΩC．灯L的阻值始终是10ΩD．电路最小功率为21.6W6．创新小组的同学设计了一个粉尘浓度监测装置，图甲为该监测装置的简化电路图，它是通过传感器R 来进行检测的，R的阻值随粉尘浓度β变化的关系如图乙所示。

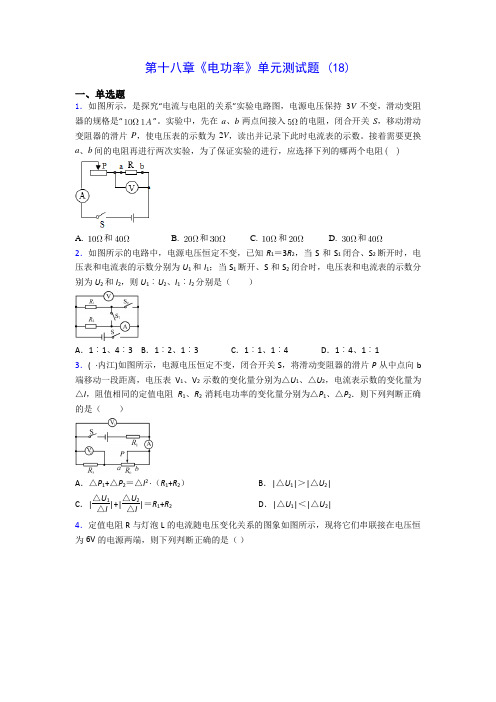

第十八章《电功率》单元测试题 (18) 一、单选题 1．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“”。实验中，先在a、b两点间接入的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻

A. 和 B. 和 C. 和 D. 和

2．如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1︰U2、I1︰I2分别是（ ）

A．1︰1、4︰3 B．1︰2、1︰3 C．1︰1、1︰4 D．1︰4、1︰1 3．( ·内江)如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（ ）

A．△P1+△P2＝△I2 ·（R1+R2） B．|△U1|＞|△U2| C．|△U1 △I|+|△U2 △I|＝R1+R2 D．|△U1|＜|△U2| 4．定值电阻R与灯泡L的电流随电压变化关系的图象如图所示，现将它们串联接在电压恒

为6V的电源两端，则下列判断正确的是（ ） A．电路中的电流为0.24A B．定值电阻的阻值是灯泡阻值的3倍

C．定值电阻与灯泡消耗的实际功率之比为2︰1 D．通电2min，灯泡消耗的电能是180J 5．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则

A．电源电压为20V B．EF是V1表示数随A表示数变化的图像

人教版九年级物理十八章《电功率》单元测试题一、单选题（本大题共12小题，共24.0分）1.下列说法正确的是（）A. 电功是表示电流做功快慢的物理量B. 电功率越大，电流做的功就越多C. 电流做功越多，消耗的电能就越多D. 电功率是表示电流做功多少的物理量2.下列单位中，哪个不是电功单位（）A. 焦耳B. 伏⋅安⋅秒C. 伏⋅安D. 千瓦⋅时3.下列情况中不属于防止电热危害的是（）A. 电视机的后盖有许多孔B. 电脑机箱内有小风扇C. 电动机外壳有许多散热片D. 家电长时间停用，隔一段时间应通电一次4.有两个电阻R1和R2，R1>R2，在电源电压一定的前提下，通电时间相同，电流做功最多的电路是（）A. B.C. D.5.对于如图所示电能表中的各种数据，说法不正确．．．的是（）A. 电能表正常工作时的电压一定为220V，电流一定为5AB. 每消耗1kW·ℎ的电能，电能表的转盘转3000转C. 此时电能表的读数为1362.5度D. 电能表读数的单位是kW·ℎ6.关于家里的用电器，下列数据最符合实际的是（）A. 白炽灯的正常工作电流约是0.1AB. 遥控器的干电池电压约为220VC. 空调制冷时的功率约为10WD. 电扇正常工作1h耗电约为1kW·ℎ7.如图所示，将标有“12V6W”的灯泡L1和“12V 3W”的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A. 电路总功率等于9WB. 电路总功率大于9WC. 灯泡L1和L2一样亮D. 灯泡L2比灯泡L1亮8.两电阻R1“8V8W”和R2“4V8W”并联接在电源电源为6V的电路中(假设电阻不会烧坏)，则它们的额定电功率之比为（）A. 1:1B. 4:1C. 1:4D. 1:69.小明在网上购买了一个迷你音响，如图是音响实物图片和铭牌．对于该音响，下列说法正确的是（）额定功率5W电源锂电池频率范围100Hz−20kHz额定电压3VA. 锂电池工作时，将电能转化为化学能B. 音响在5V电压下正常工作C. 音响正常工作时每秒消耗电能5JD. 加大音响的音量可以提高发出声音的频率10.下列用电器中，主要利用电流热效应工作的是（）A. 电热水器B. 平板电脑C. 电视机D. 电风扇11.如图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图象如下图乙所示，下列说法错误的是（）A. 电源电压是6VB. R2的最大阻值是20ΩC. R1的电阻是10ΩD. 当滑片P移动中点时，10s内电流通过R1产生的热量是18J12.如图是一个油量表的示意图，滑动变阻器规格为“20Ω1A”。

第 1 页 共 6 页 九年级物理试题 第18章《电功率》单元测试题 姓名:________ 班级:________ 成绩:________ 一、单选题 1 . 在如图所示的电路中，电源电压和小灯泡的阻值均保持不变，电源电压U=6V，小灯泡R2标有（6V 3W）字样，电流表的量程为0﹣0.6A，电压表的量程为0﹣3V，滑动变阻器R3的最大阻值为20Ω，只闭合开关S1和S3时，电路消耗的功率为6W，下列说法正确的是

A．R1阻值为8Ω B．闭合开关S1、S2和S3时，电路的总电阻为6Ω C．只闭合开关S1时，R1消耗的最大功率为2.16W D．只闭合开关S2时，R2消耗的最小功率为0.6W 2 . 某实物投影机有10个相同的强光灯L1～L10 (24V／200W)和10个相同的指示灯X1～X10(22V/2W)，将其连接在220V交流电源上（设电源电压保持不变），电路见图，若工作一段时间后，L2灯丝烧断，则 （ ）

A．X1功率减小，L1功率增大 B．X1功率增大，L1功率增大 C．X2功率增大，其他指示灯的功率减小 D．X2功率减小，其他指示灯的功率增大 3 . 在如图所示电路中，电源电压保持不变，L为小灯泡（电阻不随温度改变），R为滑动变阻器。开关S闭合后，将滑动变阻器R的滑片P自a端向b端移动过程中 （ ） 第 2 页 共 6 页

A．电压表示数不变，电路消耗总功率变大 B．电流表的示数变大，电路消耗的总功率变小 C．电流表的示数变小，小灯泡变暗 D．电压表的示数变大，小灯泡变亮 4 . 在测量小灯泡额定功率的实验中，某同学连接的电路正确，闭合开关后灯泡发光，但无论怎样移动变阻器的滑片，电压表的示数都达不到灯泡的额定电压值，原因可能是（ ）

A．滑动变阻器的总电阻太大 B．电压表的量程太大 C．电流表的量程太小 D．电源电压太低 5 . 如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（ ）

《电功率》单元测试题 一、、选择题（每题3分，共30分） 1．下列情况中不属于防止电热危害的是（ ） A．电视机的后盖有许多孔 B．电脑机箱内有小风扇 C．电动机外壳有许多散热片 D．家电长时间停用，隔一段时间应通电一次 2．家用的手电筒用干电池作电源，正常发光时电流为0.32A。小灯泡的电功率接近( ) A．1W B．10W C．0.1KW D．1KW 3．有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度( ) A．乙灯比甲灯更亮 B．甲灯比乙灯更亮 C．两盏灯一样亮 D．无法判定哪盏灯更亮 4．一个大功率的用电器，用铝导线连接到电源上，工作时发现铝导线过热，为了使导线不过热，下列不可行的办法是( ) A．改用粗细相同的铜导线 B．将原铝导线加长1倍 C．将原铝导线减短些 D．改用较粗的铝导线 5．用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如图所示。若把R1和R2串联在电源电压为6V的电路中工作，则用电器R2的实际功率是 ( ) A．1.8W B．0.2W C．0.4W D．0.6W 6．如图所示的电路中，电源电压恒定不变，当电键K闭合时( ) A．电压表示数变小，电流表示数变小，灯变暗 B．电压表示数变大，电流表示数变大，灯变亮 C．电压表示数不变，电流表示数不变，灯的亮度不变 D．电压表示数不变，电流表示数变小，灯变暗 7．小红同学在做“测串联电路的电压”实验时，接通开关后，发现L1亮度较大，L2亮度较小，对这一现象以下分析合理的是（ ） A．灯泡L2发生了短路 B．灯泡L2发生了断路 C．灯泡L1两端的电压大于L2两端的电压 D．灯泡L2两端的电压大于L 1两端的电压 8．如图，将两个电阻R1和R2串联在电路上，通电后两根相同的火柴被点燃，若R1＝5R2，先点燃火柴的是（ ） A．电阻R1 B．电阻R2 C．R1、R2同时被点燃 D．无法判定。 9．一个标有“220V600W”的电炉，想把它接在110伏的电源上使用，而保持原来的电功率不变，下列采取的措施中，错误的是( ) A．把电炉丝截去一半 B．把电炉丝截成等长的两段再并联 C．找一根同样的电炉丝跟原来的串联 D．找一根同样的电炉丝跟原来的并联 10．家用电能表的盘面上，标有3000R/kwh的字样，当接入一个用电器正常工作时，1min内电能表的转盘转了15转，则该电器消耗的实际功率是 ( ) A．5W B．500W C．300W D．3KW 填空题（每空1分，共20分） 1．某用电器上标有“220V、60W”表示的含义是______________________，_______________________。 2．一个灯泡上标有“PZ220－25”，它正常工作时的电阻是_____________Ω，如果把它接入一个110V的电路中，它消耗的功率是_______________w。 3．小明家新买了一个自动电饭锅，铭牌上部分数据如图所示。此电饭锅正常工作

人教版九年级全册《第十八章电功率》单元测试卷（1）一、选择题1．下列单个用电器正常工作时，相同时间内耗电量最小的是（）A．电饭煲B．电暖器C．小台灯D．电热水器2．一个标有“220V1100W”的电热器，当通过它的电流为4A时，它的实际功率为（）A．5W B．704W C．1200W D．1100W3．如图所示的电路中，电源电压保持不变，L为阻值不变的灯泡。

开关S闭合后，滑动变阻器R的滑片P向左滑动时，下列判断正确的是（）A．灯泡L变暗B．电压表示数变大C．电路的总功率变小D．电压表示数与电流表示数的比值变小4．如图所示的串联电路中，定值电阻R1＝2R2，开关闭合后，电阻R1、R2两端电压分别为U1、U2，通过的电流分别为I1、I2，电功率分别为P1、P2，相同时间内做的功为W1、W2，以下比值正确的是（）A．I1：I2＝2：1B．U1：U2＝1：1C．P1：P2＝2：1D．W1：W2＝1：2 5．将“220V60W”的灯泡L1和“220V40W”的灯泡L2，串联在220V的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（）A．灯泡L1比灯泡L2亮B．灯泡L2比灯泡L1亮C．两灯泡的总功率大于40WD．两灯泡的实际功率都变为其额定功率的一半6．如图所示为导体甲的电流随电压变化的图象，定值电阻乙的阻值为5Ω。

下列说法错误的是（）A．甲与乙串联在电源电压为2V的电路中，电路中的电流是0.20AB．甲与乙串联在电源电压为1V的电路中，甲的功率是0.2WC．甲与乙并联在电源电压为2V的电路中，干路中的电流是0.65AD．甲与乙并联在电源电压为1V的电路中，电路的功率是0.4W7．如图所示电路，电源电压保持不变，滑动变阻器R标有“20Ω1A”，定值电阻R0的阻值为10Ω，小灯泡L标有“6V3.6W”（电阻不随温度而变化），电流表的量程为0～3A。

当S闭合，S1、S2断开，滑片P移到R的中点时，小灯泡恰好正常发光。
