人教版九年级物理全一册 第18章 电功率 单元测试卷(含解析)

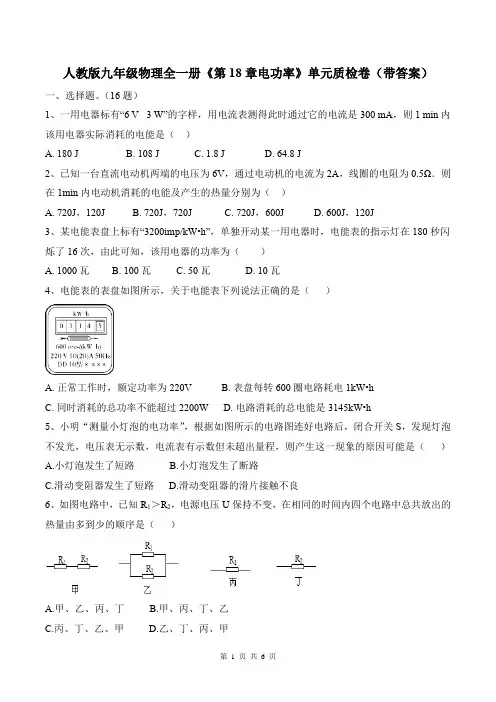

人教版九年级物理全一册《第18章电功率》单元质检卷（带答案）一、选择题。

（16题）1、一用电器标有“6 V 3 W”的字样，用电流表测得此时通过它的电流是300 mA，则1 min内该用电器实际消耗的电能是（）A.180 JB.108 JC.1.8 JD.64.8 J2、已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（）A.720J，120JB.720J，720JC.720J，600JD.600J，120J3、某电能表盘上标有“3200imp/kW•h”，单独开动某一用电器时，电能表的指示灯在180秒闪烁了16次，由此可知，该用电器的功率为（）A.1000瓦B.100瓦C.50瓦D.10瓦4、电能表的表盘如图所示，关于电能表下列说法正确的是（）A.正常工作时，额定功率为220VB.表盘每转600圈电路耗电1kW•hC.同时消耗的总功率不能超过2200WD.电路消耗的总电能是3145kW•h5、小明“测量小灯泡的电功率”，根据如图所示的电路图连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（）A.小灯泡发生了短路 B.小灯泡发生了断路C.滑动变阻器发生了短路D.滑动变阻器的滑片接触不良6、如图电路中，已知R1＞R2，电源电压U保持不变，在相同的时间内四个电路中总共放出的热量由多到少的顺序是（）A.甲、乙、丙、丁B.甲、丙、丁、乙C.丙、丁、乙、甲D.乙、丁、丙、甲7、已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为( )A.720J、720JB.720J、120JC.720J、600JD.600J、120J8、如图所示的电路中,闭合开关S后,电流表A1的示数为0.2 A,电流表A2的示数为0.8 A,此时,电阻R1和R2消耗的功率之比是()A.1∶3B.3∶1C.1∶4D.4∶19、在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，同学通过正确实验得到的数据如下表．她分析数据得到了下列结论，其中正确的是( )电压U/V 1.52 2.53电流I/A0.250.290.320.35A.灯丝电阻随电压的增大而减小B.小灯泡的额定功率为0.8WC.小灯泡的额定功率为所测四次功率的平均值D.通过小灯泡的电流与它两端的电压成正比10、如图中的三个电路电源电压均相同且保持不变，灯泡的规格相同，忽略温度对电阻的影响．当开关闭合后，a、b、d三盏灯实际功率的大小关系式正确的是（）A．P a=P d=P b B．P a=P d＞P b C．P a＞P d＞P b D．P a＜P d=P b11、小刚同学家的电能表上标有“600r/(kW·h)”字样，他用钟表记录了10min内电能表上的转盘转过120r，则他家的用电器在这段时间内消耗的电能是（）A.7.2kW·hB.0.72kWC.0.2kWD.0.2kW·h12、甲、乙两个用电器的电压之比为2：1，电流之比为1：2，通电时间之比为5：4，则两个用电器消耗的电能之比为（）A．5：1 B．5：4 C．4：5 D．5：813、甲、乙、丙三盏灯分别标有“220V 60W”“110V 60W” “36V 60W”的字样，三盏灯都正常发光，比较它们的亮度（）A．甲灯最亮B．乙灯最亮C．丙灯最亮D．一样亮14、两个电阻R1=20Ω和R2=30Ω串联在电路中，经过一段相同时间它们产生的热量之比为（）A.1：1B.3：2C.2：3D.4：915、电风扇、白炽灯、电烙铁三个用电器上都标有“220V 60W”字样，正常工作时，相同的时间内产生的热量（）A.电风扇最多B.白炽灯最多C.电烙铁最多D.三者一样多二、填空题。

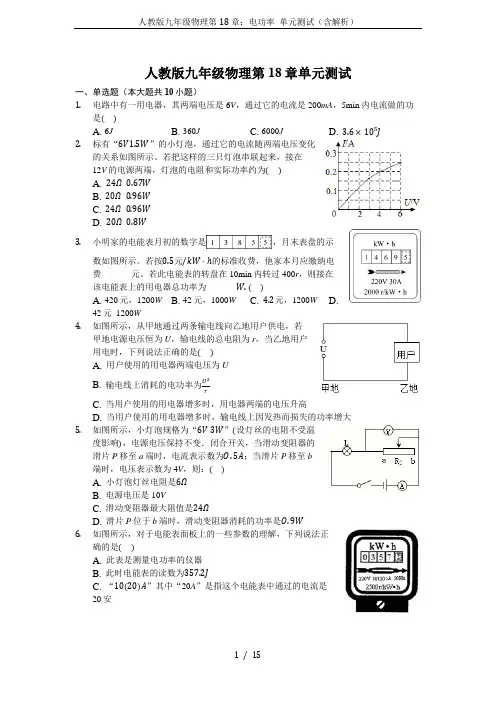

人教版九年级物理第18章单元测试一、单选题（本大题共10小题）1.电路中有一用电器，其两端电压是6V，通过它的电流是200mA，5min内电流做的功是()A. 6JB. 360JC. 6000JD. 3.6×105J2.标有“6V1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示。

若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为()A. 24Ω0.67WB. 20Ω0.96WC. 24Ω0.96WD. 20Ω0.8W3.小明家的电能表月初的数字是，月末表盘的示数如图所示。

若按0.5元/kW⋅ℎ的标准收费，他家本月应缴纳电费______元。

若此电能表的转盘在10min内转过400r，则接在该电能表上的用电器总功率为______W.()A. 420元，1200WB. 42元，1000WC. 4.2元，1200WD.42元 1200W4.如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是()A. 用户使用的用电器两端电压为UB. 输电线上消耗的电功率为U2rC. 当用户使用的用电器增多时，用电器两端的电压升高D. 当用户使用的用电器增多时，输电线上因发热而损失的功率增大5.如图所示，小灯泡规格为“6V3W”(设灯丝的电阻不受温度影响)，电源电压保持不变．闭合开关，当滑动变阻器的滑片P移至a端时，电流表示数为O.5A；当滑片P移至b端时，电压表示数为4V，则：()A. 小灯泡灯丝电阻是6ΩB. 电源电压是10VC. 滑动变阻器最大阻值是24ΩD. 滑片P位于b端时，滑动变阻器消耗的功率是O.9W6.如图所示，对于电能表面板上的一些参数的理解，下列说法正确的是()A. 此表是测量电功率的仪器B. 此时电能表的读数为357.2JC. “10(20)A”其中“20A”是指这个电能表中通过的电流是20安D. “2500r/kW⋅ℎ”是指该电能表所在的电路中每消耗1千瓦时电能，转盘转过2500转7.如图所示是电阻甲和乙的U−I图象，下列说法正确的是()A. 甲的电阻值保持10Ω不变B. 乙的电阻值保持20Ω不变C. 甲、乙并联时，当干路电流为0.3A时，乙的功率为0.4WD. 甲、乙串联时，当电路总电压为6V时，甲的功率为0.6W8.如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。

一、选择题1．甲、乙两只灯泡的I－U关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，乙灯消耗的功率是（）A．2 W B．0.8 W C．1. 2 W D．3 W2．某一阻值为R的电阻，通过的电流为I时，在t时间内产生的热量是Q。

则当另一阻值为2R的电阻，通过电流是2I时，在同样的t时间内产生的热量为（）A．2Q B．4Q C．8Q D．16Q3．如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏R为保护电阻；显示仪是由电流表或电压表改装而电阻，用于靠近人体测温，定值电阻成。

在测人的体温时，显示仪的示数会随被测者体温的升高而增大，下列分析正确的是（）A．显示仪是由电流表改装成的B．被测温者温度越高，电路消耗的电功率越小C．热敏电阻R随着温度的升高阻值增大D．将0R更换为阻值更大的电阻，测相同温度，显示仪示数变大4．如图所示，测量额定电压为2.5V小灯泡电功率，电源电压恒为4.5V。

移动滑动变阻器图像，由此可知的滑片，由接入电路中的最大阻值开始记录数据，得到小灯泡的U I（）A．灯泡的额定功率为6.25WB．电路消耗的最小功率为0.45WC．滑动变阻器的最大阻值为20ΩD．正常工作时灯丝电阻为40Ω5．两个定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，现把它们连入由一个开关和电源组成的电路，以下说法正确的是（）A．甲、乙并联时允许干路最大电流为1.6AB．甲、乙并联时允许乙的最大功率为5.4WC．甲、乙串联时允许电源最大电压为19VD．甲、乙串联时允许甲的最大功率为10W6．如图所示，电源电压保持不变，滑动变阻器的滑片P向a端移动过程中，下列判断正确的是（）A．电流表示数变小B．电路的总电阻变大 C．电路的总功率变大D．电压表示数变大7．如图所示，L1、L2两个白炽灯泡的额定电压相同。

闭合开关，看到L1灯发光、L2灯不发光的现象。

则下列说法正确的是（）A．通过L1灯的电流大于L2灯的电流B．L1灯的额定功率小于L2灯的额定功率C．L1灯的阻值比L2灯的阻值小很多D．L1灯的实际功率小于L2灯的实际功率8．雅靖发现家中的客厅灯泡较亮，而餐厅灯泡较暗，则较亮的灯泡（）A．电阻大B．功率大C．功率小D．电流小9．下列数据最接近实际的是（）A．LED节能台灯的电功率约为500W B．人体的电阻约为100ΩC．手持测温仪电池的电压约为220V D．家用电冰箱正常工作的电流约为1A 10．下列几个单位中，不属于电能单位的是（）A．千瓦B．度C．千瓦·时D．焦耳11．家用洗衣机的主要部件是电动机，若一台洗衣机在220V电路中正常工作时通过的电流为2A，每分钟产生的热量为960J，则下列说法中不正确．．．的是（）A．电动机的功率为440W B．电动机线圈的电阻为110ΩC．电动机的发热功率为16W D．电动机被卡住不转动时，电功率为12100W12．如图所示，电源电压不变，R是定值电阻。

第18章电功率一、选择题（共8小题，每小题3分，满分24分）1．（3分）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15V C．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V 3．（3分）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低6．（3分）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率7．（3分）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮8．（3分）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式_________，测出小灯泡两端的_________和小灯泡中的_________，就可以计算出小灯泡的电功率，在_________下测出的电功率就是额定功率．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为_________，乙表为_________，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到_________端，闭合开关后调节滑动变阻器的滑片到电压表的示数是_________V，从图中读取电流表的示数是_________A，小灯泡的额定功率是_________w．11．（3分）在测定额定电压为2.5V小灯泡的电功率的实验中，电流表和电压表的示数如图所示．（设灯丝电阻不变）（1）通过小灯泡的电流为_________A，两端所加电压为_________V，灯丝电阻为_________Ω，此时灯泡的电功率为_________W．（2）当电压U=2.5V时，灯泡的电功率为_________W，额定功率为_________W．12．（3分）（2009•潍坊）在“测定小灯泡额定功率“的实验中，小灯泡的额定电压为3.8V，电阻丝为10Ω，如图是某同学为做这个实验连好的电路，请指出图中存在的错误：（1）_________；（2）_________；（3）_________．13．（3分）为了迅速准确地测量额定电压为2.5V的小灯泡的额定功率，至少需要_________节干电池，用_________调节小灯泡两端电压后，电压表应和小灯泡并联，为了提高测量的准确程度，最好选_________的量程，闭合开关后，调节_________使电压表的示数为_________，若此时电流表的示数为0.2A，则该小灯泡的额定功率为_________，滑动变阻器的作用是_________．14．（3分）小明同学在“测定小灯泡的功率”实验中，所用电源电压不变，滑动变阻器上标有“50Ω2A”字样，小灯标有“0.3A”字样，估计小灯的额定功率在1.2瓦以上．他正确连接电路，闭合电键，移动变阻器的滑片，当观察到电流表的示数为_________安时，小灯正常发光．此时电压表的示数如图所示，变阻器的滑片恰好在中点上（即它接入电路的电阻为25欧）．小灯的额定电压为_________伏，额定功率为_________瓦，所用的电源电压为_________伏．15．（3分）在“测定小灯炮的电功率”实验中，连接了如图所示的电路．当闭合开关S后，若发现：（1）灯泡发光，电流表无示数，电压表指针有明显偏转，则故障原因是_________；（2）灯泡不发光，电流表有示数，电压表无示数，则故障原因是_________；（3）灯泡发光，但无论怎样调节滑动变阻器的滑片，电流表和电压表的示数均不变，故障原因是_________．16．（3分）测定3.8V小灯泡的电功率，如图所示．（1）电路中还缺少_________．（2）电路中的错误是_________，电压表应测_________两端的电压．（3）在连接电路的过程中，开关应该是_________的．（4）实验前，变阻器的滑片应放在_________的位置上．（5）为了使小灯泡正常发光，应调节滑动变阻器，使电压表的示数为_________，滑片P应向_________（填“左”或“右”）滑动．（6）若估计小灯泡的电阻约为10Ω，标有“10Ω1A”和“10Ω0.3A”的滑动变阻器各一个、电流表（0～0.6A，0～3A）一个、电压表（0～3V，0～15V）一个、电源两个（3V～个，6V一个）、开关一个、导线若干，则实验中电源应选_________，因为小灯泡的额定电压为3.8V，电压表量程应选_________，电流表量程应选_________，因为电路中的最小电流为I===0.3A，故滑动变阻器应选_________．17．（3分）某同学做“测定小灯泡的功率”实验，选用规格相同的标有0.2A（正常发光电流）的小灯若干个．该同学先把甲灯接入电路，并正确连接电路，他实验步骤正确，当闭合电键S，观察到电压表示数为6V，电流表示数为0，然后他把甲灯取下，换上乙灯重新实验，观察到电压表示数为0，电流表示数为0.3A．上述实验过程中，无论怎样移动滑片P，灯始终不亮．则电源电压为_________V，滑动变阻器的最大阻值为_________Ω．他换用一个相同规格的丙灯接入电路，重新进行实验，当小灯正常发光时，电压表的示数如图所示，则小灯的额定功率为_________W．滑动变阻器接入电路的阻值为_________Ω．18．（3分）连接在电路中的滑动变阻器，能够起很多作用．（1）若利用图甲研究欧姆定律，则在该实验中：“探究导体中的电流与导体两端的电压的关系”时，滑动变阻器的作用是改变_________；“探究导体中的电流与导体的电阻的关系”时，滑动变阻器的作用是保持_________．（2）若图乙是伏安法“测小灯泡电阻”的实验，则在该实验中，滑动变阻器的作用是为了进行_________，从而可以发现电压的大小对小灯泡灯丝电阻有影响；图乙也是伏安法测小灯泡额定电功率的实验，在该实验中，滑动变阻器的作用是为了使小灯泡两端的电压达到_________，从而使小灯泡正常发光．（3）不论甲、乙两个电路研究目的是什么，滑动变阻器对两个电路起的共同作用是_________．19．（3分）小张在“测量小灯泡的额定功率”的实验中，所用小灯泡上标有“3.5V”字样．（1）请你在如图1中用笔画线连好最后一根导线．（2）请观察如图1，小张连好电路后，接下来应将_________才能保证实验时不损坏仪表．（3）若闭合开关时，发现电压表的指针快速转动到左边无刻度处，这是由于电压表_________．（4）检查连接无误后小张测出了下表三组数据，次数电压U/V电流I/A灯泡亮度1 3.00.36偏暗2 3.50.40正常3 4.50.42偏亮由表中数据可知，小灯泡的额定功率为_________．（5）若在实验中小灯泡的灯丝突然被烧断，则电压表的示数_________（选填“变大”、“变小”或“不变”）．（6）假如电源电压恒为6V，但伏特表0～15V档已坏，小张将现在的电路作了改动也能测出小灯泡的额定功率，请在如图2的虚线方框内画出改动后的电路图．20．（3分）按图示的电路图做“测量小电灯的功率”的实验．所用器材有：标有“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω1A”的滑动变阻器、电流表（量程为0～0.6A、0～3A）、电压表（量程为0～3V、0～15V）、开关及导线若干．（1）某学生在实验时，把电流表与电压表的位置交换连接了，闭合开关后会造成_________．（填选项前的字母）A．电流表烧坏B．电压表烧坏C．小电灯烧坏D．小电灯不亮（2）另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是：_________．排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：_________．（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表．电压表的示数U/V电流表的示数I/A小电灯的功率P/W2.00.202.50.223.00.253.80.304.50.32①通过上表数据，可算得小电灯的额定功率为_________W，还可得出关于灯丝电阻的结论是：_________；②当小电灯正常工作时，连入电路的滑动变阻器的阻值为_________Ω．③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，两灯消耗的总功率为_________ W．（4）若电压表的0～15V量程已损坏，只能使用0～3V量程，其它器材不变，如何测出小电灯的额定功率？①在虚线框中画出测量电路图；②若小电灯两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为_________Ω～_________Ω．21．（3分）如图是某同学在做电学实验时所连接电路的一部分．请分析：（1）该同学不可能在做什么实验？_________A．伏安法测小灯泡的电阻B．测小灯泡的电功率C．研究串、并联电路电流的特点（2）若要研究通过导体的电流与导体两端电压的关系，除了图示器材外还需要：电源（恒压）、开关、导线、_________，同时应将小灯泡换成定值电阻，理由是_________．22．（3分）用图甲所示电路图测量小灯泡的电功率，电源电压为3V．小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω．（1）用笔画线表示导线，选好电流表量程，将图乙电路连接完整；（2）连接电路时，开关应处于_________状态；（3）闭合开关后，小灯泡不发光，电流表无示数，电压表示数为3V，产生该现象的原因可能是_________（填序号）A．小灯泡短路B．小灯泡断路C．电流表接触不良D．电流表短路（4）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图丙所示，此时小灯泡两端的电压为_________V．若要测量小灯泡的额定功率，应将图乙中滑动变阻器的滑片P向_________（选填“C”或“D”）端移动，使电压表的示数为_________V．根据该组同学实验得到的I﹣U图象（图丁所示）信息，小灯泡的额定功率为_________W．参考答案与试题解析一、选择题（共8小题，每小题3分，满分24分）1．（3分）（2007•株洲）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表考点：电流表的使用；电压表的使用；滑动变阻器的使用；伏安法．分析：根据电流表与被测用电器串联，并且在电路中相当于导线；电压表与被测用电器并联，在电路中相当于开路；伏安法测功率的原理图进行分析．解答：解：伏安法测量电功率时，被测电阻与滑动变阻器串联，电流表测量与被测电阻串联，电压表与被测电阻并联，因此z为滑动变阻器；而y与电阻R串联，所以此表应是电流表；x并联在电阻R的两端，所以此表应是电压表．故选B．点评：此题主要是根据电流表、电压表以及滑动变阻器在电路中的连接情况来判断是什么电表，知道伏安法测电功率的原理图．2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15VC．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V考点：电流表的使用；电压表的使用．分析：此题考查电表的量程选择问题，所选的量程一定大于额定值并且可以正确读数，否则会损坏电表．解答：解：已知小灯泡允许通过的最大电流为0.4A，所以电流表可以选择量程为0﹣0.6A的，如果选择0﹣3A的会导致示数太小无法正确读数；小灯泡的额定电压为2.5V，所以可以选择量程为0﹣3V的、选择0﹣15V 会导致示数太小无法正确读数；故选A．点评：考查了电流表和电压表的使用方法，学生应熟练掌握．3．（3分）（2007•成都）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W考点：电功率的计算；电流表的读数方法；电压表的读数方法．专题：压轴题．分析：根据题干分析判断电压表和电流表选择的量程，正确读数，根据读数判断选项的正误．解答：可估算I额＞1A，电流表应选择3A档，解，根据题意，可判断电压表应选择15V档，根据I额=根据乙丙两图可读数：I=1.5A，U L=5V，此时P=U L I=7.5W，B正确，C、D错误；根据欧姆定律变式，可计算R L=3.3Ω，则P额==10.8W，A错误，故选B．点评：本题综合考查电压表电流表的读数和电功率公式的变形应用，解题时要认清额定功率和实际功率的区别．4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路考点：电流表、电压表在判断电路故障中的应用．专题：电流和电路．分析：测灯泡电功率实验中，电流表测电路电流，电压表与灯泡并联，测灯泡两端电压；根据电路故障现象分析电路故障原因．解答：解：A、如果灯泡灯丝断了，则电路断路，电流表指针不发生偏转，故A错误；B、如果电流表接线短路，则电流表指针不发生偏转，故B错误；C、如果电源接触不良，则电压表与电流表指针都不发生偏转，故C错误；D、如果灯座接线短路，则电流表指针偏转，与灯泡并联的电压表指针不动，故D正确；故选D．点评：本题根据电压表与电流表指针偏转情况分析电路故障，应用电压表与电流表判断电路故障是常考问题，要掌握其判断方法．5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低考点：探究用电器的电功率实验；滑动变阻器的使用．专题：实验分析法．分析：电路连接正确，不是连接故障问题，而是器材的规格问题，从滑动变阻器规格、电源电压等方面考虑．解答：解：A、如果其它元件规格符合要求的情况下，滑动变阻器总阻值太大，当滑动变阻器阻值变小时，电压表示数能达到灯泡的额定电压值，不符合题意．B、电压表量程太大，只是指针偏转角度小，能使电压表达到灯泡的额定电压，不符合题意．C、灯泡灯丝断开，电路断路灯泡不发光，不符合题意．D、如果电源电压低于灯泡的额定电压，即使滑动变阻器连入电路的阻值为0时，电压表示数也不会达到灯泡额定电压，符合题意．故选D．点评：对于出现的电路故障问题，首先从电压表、电流表、滑动变阻器的连接上考虑，如果不是连接问题，可能是元件规格问题．要考虑电压表量程、电流表量程、滑动变阻器规格、电源电压等．6．（3分）（2004•青岛）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率考点：伏安法测电阻的探究实验；滑动变阻器的使用；探究用电器的电功率实验．专题：计算题；实验题；压轴题．分析：根据“伏安法”测电阻的实验中注意的事项分析．主要有开关的状态、滑动变阻器的滑片位置、电阻电功率的计算、电表的读数以及示数的变化．解答：解：A、说法正确，连接电路时，开关应断开，是为了防止短路．将变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为阻值最大位置，也是为了保护电路．A不符合题意；B、由图可知，电流表的量程0～0.6A，分度值0.02A，故电流为0.3A，电压表量程为0～3V，分度值为0.1V，故灯泡电压为2.4V；根据功率公式可知，P=UI=2.4V×0.3A=0.72W；R===8Ω．B正确，B不符合题意；C、滑动变阻器aP连入电路，如果将滑片P向a端滑动，连入电路的电阻变小，灯泡L的电阻不变，根据U=IR可知，灯泡两端的电压变大，电压表的示数将变大，C正确，C不符合题意；D、如果将滑片P向b端滑动，连入电路的电阻变大，电路中的电流变小，根据公式P=I2R可知，P将减小，D错误，D符合题意．故选D．点评：本题考查了“伏安法”测电阻的实验中注意的事项、电表的读数、滑动变阻器的使用以及电阻电功率的计算．7．（3分）（2012•哈尔滨）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮考点：探究用电器的电功率实验．专题：应用题；压轴题．分析：（1）闭合开关前，滑动变阻器应滑到电阻最大位置；（2）闭合开关后，小灯泡不发光的原因有：小灯泡灯丝断路、小灯泡被短路、小灯泡接触不良、电源电压太小、滑动变阻器连入电路的电阻太大等原因；（3）当电压表的示数为额定电压时，根据电流表的示数和公式P=UI即可求出小灯泡的额定功率；（4）小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮．解答：解：A、闭合开关前，滑动变阻器应滑到B端，即其电阻最大位置．故A正确；B、闭合开关后，小灯泡不发光的原因有很多，并不一定是小灯泡灯丝断了，故B错误；C、当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率，正确；D、小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮，故D正确．故选B点评：此题考查的知识点比较多，有电路连接时的注意事项、电路故障的分析、额定功率的计算和小灯泡亮度的比较等问题，学生在做此题时，要对每一个选项进行认真仔细的分析后，才能得出正确的答案．8．（3分）（2012•三明）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比考点：探究用电器的电功率实验．专题：应用题；信息给予题．分析：（1）根据表中数据，找出电压与对应的电流，求出R=，从而得出电阻随电压变化的关系，并判断通过灯泡的电流与它两端的电压是否成正比；（2）灯泡在额定电压下的功率为额定功率，由表中数据找出灯泡额定电压对应的电流，然后由公式P=UI 求出灯泡的额定功率；解答：解：A、由表中数据可知，随电压U的增大，R=逐渐变大，即灯丝电阻随电压增大而增大，故A错误；B、由表中数据知，灯泡额定电压U=2.5V对应的电流I=0.32A，灯泡的额定功率P=UI=2.5V×0.32A=0.8W，故B正确；C、灯泡在额定电压下的功率为额定功率，不能把四次功率的平均值作为灯泡的额定功率，故C错误；D、由A知灯丝电阻R随电压U的增大而增大，不是定值，由I=知：通过小灯泡的电流与它两端的电压不成正比，故D错误；故选B．点评：本题考查了实验数据的分析，求灯泡的额定功率、判断灯泡电压与电流间的关系，应知道灯泡额定功率是灯泡在额定电压下的功率，不能把灯泡在不同电压下的实际功率的平均值作为额定功率．非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．考点：电功率的测量．专题：电能和电功率．分析：根据功率公式：P=UI，要测量灯泡的额定功率，需使灯泡两端的电压等于额定电压，测出此时的电流，然后根据公式P=UI计算出功率即额定功率．解答：解：在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．故答案为：P=UI；电压；电流；额定电压．点评：此题考查了测量小灯泡电功率的测量原理：P=UI，同时考查了对额定功率的理解，必须牢固掌握．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为电压表，乙表为电流表，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到b端，闭合开关后调节滑动变阻器的滑片到电压表的示数是 3.8V，从图中读取电流表的示数是0.5A，小灯泡的额定功率是 1.9w．考点：电功率的测量．专题：测量型实验综合题．分析：（1）掌握电功率的测量原理，根据P=UI，要测量灯泡的电功率，需用电压表测出电压，电流表测出灯泡的电流，根据公式计算出电功率；（2）电压表与灯泡并联，电流表与灯泡串联，闭合开关前，要将变阻器的滑片移至最大阻值处；（3）要测量额定功率，需使灯泡两端的电压等于额定电压，读出电流值，根据P=UI计算出额定功率，读数时，注意量程和分度值．解答：解：由图知，甲与灯泡并联，是电压表，乙与灯泡串联，是电流表；在闭合开关前，应将滑片移至最b端使其阻值最大；。

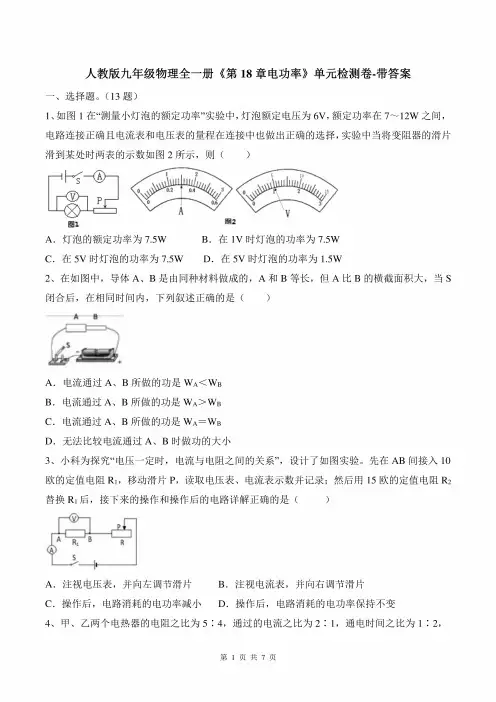

人教版九年级物理全一册《第18章电功率》单元检测卷■带答案一、选择题。

（13题）1、如图1在“测量小灯泡的额定功率”实验中，灯泡额定电压为6V,额定功率在7-12W之间，电路连接正确且电流表和电压表的量程在连接中也做出正确的选择，实验中当将变阻器的滑片滑到某处时两表的示数如图2所示，则（）AA.灯泡的额定功率为7.5WB.在IV时灯泡的功率为7.5WC.在5V时灯泡的功率为7.5WD.在5V时灯泡的功率为1.5W2、在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S 闭合后，在相同时间内，下列叙述正确的是（）A BA.电流通过A、B所做的功是W a<W bB.电流通过A、B所做的功是W a〉W bC.电流通过A、B所做的功是W a=W bD.无法比较电流通过A、B时做功的大小3、小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。

先在AB间接入10欧的定值电阻Ri,移动滑片P,读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换Ri后，接下来的操作和操作后的电路详解正确的是（）A,注视电压表，并向左调节滑片B,注视电流表，并向右调节滑片C.操作后，电路消耗的电功率减小D.操作后，电路消耗的电功率保持不变4、甲、乙两个电热器的电阻之比为5：4,通过的电流之比为2：1,通电时间之比为1：2,则电流通过甲、乙两个电热器产生的热量之比为（）A.5：2B.5：4C.2：5D.10：15、随着生活水平的提高，家用电器越来越多，使用时若出现如图所示的情形，会导致连接插座的导线发热，稍不小心就会导致火灾，究其原因是（）A.电路中的用电器用电时间太长B.电路中的用电器的总功率过大C.电路中的用电器过多D.电路中的用电器的总电阻过大研究电功率与电压、电流的关系时，连接了如图所示电路进行实验。

下列关于该实验的说法，不合理的是（）A.该电路所示实验研究电功率与电压的关系B.该实验能得出电流相同时,电功率与电压成正比C.小灯泡电功率的大小通过灯泡的亮度来比较D.该实验选择的两个小灯泡灯丝的电阻不同7、白炽灯泡的灯丝常制成螺旋状，这样做的目的是（）A.尽量减小灯丝的电阻B. 便于灯丝散热，防止灯丝熔断C.减少灯丝散热，提高灯丝的温度D. 减少灯丝在高温时的升华8、 在“测量小灯泡的电功率”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材？（）A.电流表、滑动变阻器、一个小灯泡B. 电压表、滑动变阻器、几个小灯泡C.电流表、电压表、滑动变阻器、几个小灯泡D.电流表、电压表、几个定值电阻、几个小灯泡9、在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连入电路中的电阻变大时，电压表的读数也随之变大，反之，随之变小，则发生这一现象的原因是（）A.电压表的正、负接线柱接错了B.电压表的量程选择不合适C.电压表坏了D.电压表与滑动变阻器并联10、在测小灯泡的电功率的实验中，某同学电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压，其原因可能是（）A.变阻器总电阻太大B.电压表量程选大了C.电源电压太低D.灯泡灯丝断了11、将规格都是“220V180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（）A.电冰箱产生的热量最多B.电脑产生的热量最多C.电热毯产生的热量最多D.三者产生的热量一样多12、用如图的装置探究“影响电流热效应的因素”，电阻丝Ri和R2分别密封在两只完全相同A.该装置用来探究电流热效应与电流大小的关系B.闭合开关后，装Ri电阻丝的烧瓶中温度计示数上升较快C.实验中，通过温度计示数的变化来比较电阻丝产生热量的多少D.将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大13、下列关于电功的说法中正确的是（）A.电流通过用电器时，只有把电能转化为机械能才做功B.电流通过导体时所做的功决定于导体两端的电压、通过导体的电流和导体的电阻C.加在导体两端的电压越大，通过导体的电流越大，通电时间越长，电流做的功越多D.电流做功的过程，实际上是把其他形式的能转化为电能的过程二、填空题。

人教版九年级物理第十八章电功率单元测试卷(含答案)一、选择题 (每小题 3 分，共 27分)1．如图所示的用电器中，工作时主要将电能转化为机械能的是 ( )A ．电熨斗B ．洗衣机D．电水壶 D ．电烙铁2．将两盏分别标有“6 V 3 W”和“6 V 9 W”字样的小灯泡 L1和 L2，串联后接入电压为的电路中，设灯泡电阻不变．下列说法中正确的是 ( )A．两灯均能正常发光B．两灯额定电流相同C． L 1的实际功率比 L2 小D．L1 的亮度比 L2 大 3．电炉通电一段时间后，电炉丝热得发红，而与电炉丝相连的导线却几乎不发热，这主要是因为 ( )A．通过导线的电流大于通过电炉丝的电流 B．导线的电阻远大于电炉丝的电阻C．通过导线的电流小于通过电炉丝的电流D．导线的电阻远小于电炉丝的电阻4．下列情况中不属于防止电热危害的是( )A．电视机的后盖有许多孔B．电脑机箱内有小风扇C．电动机外壳有许多散热片D．家电长时间停用，隔一段时间应通电一次 5．下列关于电功率的几种说法中，正确的是( )A．额定电压高的用电器比额定电压低的用电器的功率大 B．电阻小的用电器，功率一定大C．额定电压不同而电阻相同的电热器的额定功率肯定不同D ．额定电压不同而电阻相同的电热器的实际功率肯定相同6．将阻值为 10 Ω的电阻丝接在电源两端，通电 10 min ，电流所做的功是 2.16 ×103 J ，若将 阻值为 5 Ω的电阻丝接入同一电源两端，通电 20 min ，则电流做功为 ( )A ．2.16 ×103 JB ．1.25 ×103 J D ． 6.0 ×103 J D ． 8.64 ×103 J 7． 3 月初，小明家中的电能表示数为 所示，下列说法正确的是 ( )A ．电能表是测量用电器消耗电功率的仪表B ．小明家 3 月初至 4月初消耗的电能是 1 200 kW h ·C ．这个电能表的标定电流为 20 AD ．若电能表转盘在 5 min 内转过 80转，则此时工作的用电器的总功率为8．如图甲是小灯泡 L 和电阻 R 的电流随电压变化图象，将它们按图乙所示接入电路中，已 知电源电压是 2 V ，则下列结论错误的是 ( ) A ．只闭合开关 S ，电路消耗的功率是 1 W B ．闭合 S 、 S 1，电流表示数为 0.7 A C ．闭合 S 、 S 1，电路消耗的总功率是 1.4 W D ．闭合 S 、 S 1,20 s 电路消耗的电能是 20 J9．如图所示，为 “探究电流通过导体时产生的热量与什么因素有关 正确的是 ( )A ．闭合开关 S 1、 S 2，通过三根电阻丝的电流相同B ．先闭合开关 S 1，再闭合开关 S 2，电流表示数保持不变，电能表的部分参数及 4 月初的示数如图8 kW ”的实验电路，以下说法C．先闭合开关 S1，再闭合开关 S2，通过右容器中电阻丝的电流变小D．闭合开关 S1、 S2一段时间后，右边 U 形管内的液面比左边 U 形管内的液面高二、填空题（每空 2 分，共 42分）10．家庭中测量所用电能多少的仪器是____ 表，当标有“220 V 11 W”字样的节能灯正常工作时，两端的电压为___ V ，通过的电流为____ A.11．某电水壶工作2 min ，使图示电能表的转盘转过 150 r，则电水壶消耗的电能为kW ·h，电功率为kW ，这些电能可供一只“220 V 10 W”的节能灯正常工作h.12．家庭电路两端的电压为___ V ；家庭中常用的电饭锅和家用电灯是（选填“串”或“并”联）的；若电饭锅的额定功率是 800 W，则正常工作 15 min，消耗了__________________________________________________________________ kW·h 的电能．13．电热器是利用电流的_____ 来工作的．某发热元件的阻值为 420 Ω，通过的电流为1 A ，通电 10 min 产生的热量是_______ J ，这些热量能使2 kg 的冷水温度升高_____ ℃.［水的比热容为 4.2 ×103 J/（kg ℃·）］ 14．某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理图，当开关S 接触点 1时，该电饭煲处于____ （选填“保温”或“加热”状）态；如图乙是该电饭煲工作时电功率与时间的关系图象，则图中阴影部分面积表示的物理量是_ ，其大小为_________ .15．如图所示为甲、 乙两个灯泡的 I-U 图象，现把两个灯泡串联， 当乙灯两端电压为 3 V 时，甲灯两端电压为 __ V ，甲灯消耗的功率为 __ W ；若把两灯并联在 3 V 电源上，他们的总电阻为 __ Ω.16．如图甲和乙是研究 “电热大小与哪些因素有关 ”的实验装置． 通电后，若要比较电阻丝产关系的实验装置．三、实验探究题 （每空 2 分，每图 2 分，共 22分）17．如图所示的实验装置中，三个相同的烧瓶 A 、B 、C 内部都盛有质量和初温均相等的液体，其中， A 、B 烧瓶中装的是煤油， C 瓶中装的是水， A 、B 、C 瓶中电阻丝的阻值分别为R A 、R B 、R C ，且 R A <R B ＝ R C .（假设实验中没有任何热损失 ）（1） 小明用该装置探究 “电流通过导体产生的热量与电阻大小的关系 ”，他应该观察比较______ 两瓶中温度计的示数变化情况，其中 瓶中的液体温度升高得更快一些． （2）小红用该装置完成 “比较水和煤油吸热升温的情况 ”的实验，她应该观察比较 ______ 、 C 两生热量的多与少，只需比较与之相连的 U 形管中甲是探究电热与_______ 关系的实验装置．乙是探究电热与瓶中温度计的示数变化情况，实验中水和煤油吸热的多少是通过____ （选填“温度计示数”或“加热时间”来）反映的．该实验中装有（选填“水”或“煤油”的）烧瓶中温度计示数变化较大．18．王同学想测量额定电压是 2.5 V 的小灯泡的额定功率，他使用了三节新干电池、“ 20Ω1 A ”的滑动变阻器、电压表、电流表、开关和若干导线，连接了如图甲所示的电路．(1)闭合开关前，滑动变阻器的滑片应该滑动到最(选填“左”或“右”端)．(2)他闭合开关后，又立即断开了开关，否则会损坏____ (选填“灯泡”“电流表”或“电压表”．)(3)他检查电路，发现一处连接错误，只改变了一根导线的连接就将电路修改正确，请你在错误的导线上打“×，”并补画上正确的连线．(4)_____________________________________________________________ 实验中，他调节滑动变阻器的滑片，使电压表的示数从 1.5 V 变化到 3 V ，画出了如图乙所示的图象，由于灯丝的电阻随温度升高而增大，则可以判断图象的横坐标为_______________________________________________________________________ ( 选填“电压”或“电流”．)(5)_______________________________________________________________ 当电压表示数为 2.5 V 时，电流表的示数如图丙所示，则小灯泡的额定功率是_____(6)取下小灯泡，将阻值为 5 Ω、10 Ω、15 Ω的三个定值电阻分别接入电路中原小灯泡位置，可利用该电路探究“电压一定时，电流与电阻的关系”．控制电压一定时，不可以选取的电压值是.A．1.5 V B．2 VD．2.5 V D．3 V 四、计算题 (9 分 )19．如图甲是小红家里具有加热和保温功能的电热饮水机，其电路图如图乙所示，S1 为温控开关，额定电压为 220 V ，加热功率为 500 W ，保温功率为 60 W ，R1、R2均为加热电阻丝( 假设电阻不变 )．(1)求电阻丝 R1 的阻值．(2) 某一次小红家中只使用了饮水机，在加热状态下她观察到电能表上的指示灯在 5 min 内闪烁了 54 次，她家电能表上标有“1 600 imp/(kW ·h的) ”字样，此时，饮水机的实际功率和实际电压是多少？参考答案、 1-5 BDDDC 6-9 DCDC 、 10. 电能 220 0.05 11. 0.05 1.5 5 12. 220 并 0.2 13. 热效应 252 000 30 14. 加热 电功 4.8 × 150J 15. 2 0.8 316. 液面高低变化 电阻 电流 三、 17. (1)A 、 B B (2)B 加热时间 煤油 18. (1)右 (2)电压表 (3)如图所示(4)电流(5)0.7 W (6)A 四、 19. 解： (1)饮水机保温时电路为 R 2的简单电路，饮水机加热时 R 1与 R 2并联，因电路 的总功率等于各用电器功率之和， 所以加热时电阻丝 R 1的电功率 P 1＝P 加热－P 保温＝500 W －60 W ＝440 W ，因并联电路中各支路两端的电压相等，所以由 P ＝U R 可得，电阻 R 1的阻值 R 1＝UP12＝(242400 V W)2＝110 Ω；54 W(2)5 min 消耗的电能 W ＝1 600 kW·h＝1.215 × 15 0J ，加热状态下的实际功率 P 实际＝ t1.251×56×01s5 0J ＝405 W ，加热状态下的总电阻 R 总＝P U 2 ＝(252000 V W )2＝4584 Ω，实际电压 U实际＝5× 60 sP 加热 500 W 5P 实际R 总＝ 405 W ×4584 Ω＝198 V ．。

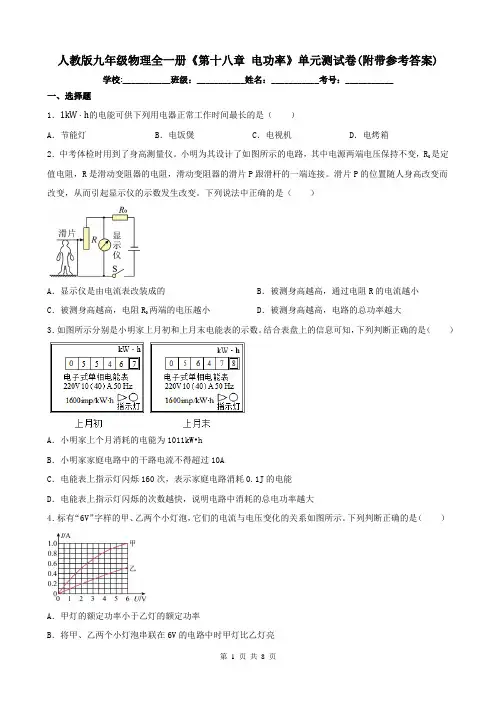

人教版九年级物理全一册《第十八章电功率》单元测试卷(附带参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．1kW⋅h的电能可供下列用电器正常工作时间最长的是（）A．节能灯B．电饭煲C．电视机D．电烤箱2．中考体检时用到了身高测量仪。

小明为其设计了如图所示的电路，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻，滑动变阻器的滑片P跟滑杆的一端连接。

滑片P的位置随人身高改变而改变，从而引起显示仪的示数发生改变。

下列说法中正确的是（）A．显示仪是由电流表改装成的B．被测身高越高，通过电阻R的电流越小C．被测身高越高，电阻R0两端的电压越小D．被测身高越高，电路的总功率越大3．如图所示分别是小明家上月初和上月末电能表的示数。

结合表盘上的信息可知，下列判断正确的是（）A．小明家上个月消耗的电能为1011kW•hB．小明家家庭电路中的干路电流不得超过10AC．电能表上指示灯闪烁160次，表示家庭电路消耗0.1J的电能D．电能表上指示灯闪烁的次数越快，说明电路中消耗的总电功率越大4．标有“6V”字样的甲、乙两个小灯泡，它们的电流与电压变化的关系如图所示。

下列判断正确的是（）A．甲灯的额定功率小于乙灯的额定功率B．将甲、乙两个小灯泡串联在6V的电路中时甲灯比乙灯亮C．为保证灯泡不损坏，两灯串联时电路两端的电压不超过8VD．将甲、乙两个小灯泡并联在3V的电路中时它们的功率各自变为原来的一半5．如图所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω。

闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V1的示数从12V变化到20V，电压表V2的示数从18V 变化到36V，则下列说法中正确的是（）A．电源电压为48V B．电阻R1的阻值为12ΩC．灯L的阻值始终是10ΩD．电路最小功率为21.6W6．创新小组的同学设计了一个粉尘浓度监测装置，图甲为该监测装置的简化电路图，它是通过传感器R 来进行检测的，R的阻值随粉尘浓度β变化的关系如图乙所示。

人教版九年级物理全一册《第十八章电功率》单元测试题-附答案知识点梳理电流的热效应：电流通过导体，导体会发热探究影响电热的因素焦耳 定律内容：电流通过导体产生的热量跟电流的二次 方成正比,跟导体的电阻成正比，跟通电时间成正比公式______测量小原理:—灯泡的电功率电功率 生活 用电电能和电功电功常用单位:千瓦时,符号是kW・h计量工具：电能表C电流所做的功:W=UIt物理意义:表示电流做功的快慢电功率定义：电功与时间之比公式:地普一额定功率:用电器额定电压下工作的电功率一、选择题Wr 练习题2. 灯泡屋“220V 40W ”和L? "UOV 40W",若都在各自的额定电压下使说法正确的是（）A. L ］比L2亮B.屋比L2暗C. 一样亮D.无法确定3. 如图所示，电源电压恒定不变，当S 闭合,滑动变阻器的滑片向右移动过程中，下列说法正确的是（ ）A.灯泡变亮，电压表读数变大B.灯泡变暗，电压表读数变小C.电路总功率变大，电压表读数变小D.灯泡功率变小，电压表读数变大4.李芳家的电能表表盘如图，关于其技术参数的说法错误的是（）kWhDDS425型单相电子式电能表•脉冲220V 10(40)A 50Hz 3000r/ (kW h)A.适用的电路电压为220VB.该电表应该在50Hz 的电路中工作0 7 3 2 5 0C.电路已消耗的电能是73256kW・hD.转盘每转3000圈，电路中消耗的电能为IkW-h5.如图所示是额定电压为6V 的灯泡L 的I-U 关系图像。

结合图像分析，下列说法正确的是（ ）0.50.40.30.20.10 1.2 2.4 3.6 4.8 6.0 tT/VA. 通过灯泡L 的电流与其两端的电压成正比B. 当通过灯泡L 的电流为0. 3A 时，其额定功率为0. 72WC. 将这样两个完全相同的灯泡L 串联在2. 4V 的电源两端，电路的总功率为0.24WD. 将灯泡L 和18 Q 的定值电阻并联在3. 6V 的电源两端，电路的总电阻为6Q6.如图甲所示为一个超声波加湿器，图乙是其内部湿度监测装置的简化电路图。

人教版九年级物理全一册《第十八章电功率》单元检测卷(带参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的家用电器中，额定功率最大的是（）A．电饭锅B．笔记本电脑C．电风扇D．电视机2．教室中若关掉一盏灯，则教室电路的（）A．总电压变大B．总电阻变小C．总功率变大D．总电流变小3．将规格都是“220V、1000W”的一台空调、一台吹风机和电烤箱分别接入家庭电路中，通电时间相同，下列说法正确的是（）A．电烤箱产生的热量最多B．空调产生的热量最多C．吹风机产生的热量最多D．三个用电器产生的热量一样多4．将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示．闭合开关后，发现灯L1较亮，灯L2较暗，其原因是（）A．灯L1额定功率较大B．灯L2两端电压较小C．灯L2额定功率较小D．通过灯L1的电流较大5．一盏电灯接在恒定电压的电源上，其功率为120W。

若将这盏电灯先与一电阻串联后，再接在同一电源上，已知电阻消耗的功率是25W，那么此时电灯实际消耗功率是（灯丝的电阻保持不变）（）A．大于95W B．等于95WC．小于95W D．条件不足，无法确定6．两定值电阻甲、乙的I U关系图象如图所示。

现将甲和乙并联后接在电压为6V的电源两端，下列分析错误的是（）A．甲中的电流小于乙中的电流B．甲两端的电压等于乙两端的电压C．甲的电阻小于乙的电阻D．甲消耗的电功率大于乙消耗的电功率7．如图所示，电源电压为12V，R0=60Ω，滑动变阻器的规格为“50Ω 2A”，电流表的量程为“0～0.6A”，小灯泡上标有“6V 3W”字样．不考虑灯丝电阻变化，并保证电路安全。

则（）A．S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是8Ω～50ΩB．S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25W～3WC．S、S1、S2都闭合，电路消耗的总功率最小值为2.4WD．S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω8．如图甲所示，电源电压为4V且保持不变，滑动变阻器的规格为“20Ω 1A”。

人教版九年级物理全一册《第十八章电功率》单元检测卷(附参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列物理学家中，用其名字命名为功率单位的是（）A．焦耳B．牛顿C．帕斯卡D．瓦特2．某电视机的铭牌上标有“220V；110W”，下列对铭牌解释错误的是（）A．额定功率为110W B．实际功率为110WC．额定电压为220V D．额定电流为0.5A3．如图，由同种材料制成的甲、乙两导体，并联在同一电路中，闭合开关后，以下判断正确的是（）A．甲乙两导体电阻的大小关系是R甲<R乙B．通过甲、乙电流的大小关系是I甲=I乙C．甲、乙两端电压的大小关系是U甲>U乙D．在相同时间内，电流通过甲、乙两导体所产生的热量Q甲<Q乙4．如图所示的电路，电源电压保持不变，甲、乙均为滑动变阻器。

开关S闭合后，甲、乙接入电路的电阻分别为R甲、R乙，此时电路的总功率为P0。

若将甲接入电路的阻值增大10Ω，乙接入电路的阻值减小10Ω，电路的总功率仍为P0；若将甲接入电路的阻值增大6Ω，乙接入电路的阻值减小6Ω，此时，甲的电功率为P甲，乙的电功率为P乙，则（）A．R甲>R乙,P甲>P乙B．R甲<R乙,P甲>P乙C．R甲>R乙,P甲<P乙D．R甲<R乙,P甲<P乙5．如图所示，是小海设计的汽车油箱内油量不足时触发报警的电路，电源两端电压保持不变，R1、R2中的一个是定值电阻，另一个是压敏电阻。

压敏电阻装在油箱内底部，其阻值随油箱中油量的减少而增大，当电压表示数大于U时，就会触发报警。

电压表示数为U时，油箱中的油量为警戒油量。

下列说法错误的是（）A．R1为压敏电阻B．随着油箱的油量减少，通过定值电阻的电流变大C．随着油箱的油量减少，电路消耗的功率变小D．随着油箱的油量减少，电压表的示数将变大6．如图所示是科技小组设计的监测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变。

第十八章电功率单元测试一．选择题1．下列用电器通电1h，最有可能消耗1kW•h电能的是（）A．计算器B．台式计算机C．冰箱D．家用空调2．下列有关电能的说法错误的是（）A．电风扇使电能转化为机械能B．1J比1kW•h大得多C．千瓦时也叫“度”D．各种电气设备、电子仪器的使用都离不开电能3．用电热水壶烧水，若不考虑能量损失。

当它两端电压为U时，用16min可烧开一壶水，若它两端电压为0.8U时，烧开同样一壶水所用的时间为（）A．10min B．25min C．30min D．40min4．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示，若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（）A．3.2W B．3.6W C．4W D．5W5．如图所示的电路中，电源电压保持不变，定值电阻R0＝4Ω，R为滑动变阻器。

滑片P位于滑动变阻器的中点时，R0的电功率为16W，当滑片从中点向b端移动距离L后，R0的电功率为9W；滑片从中点向a端移动距离L后，R0的电功率为（）A．36W B．25W C．23W D．18W6．将两只电压表按图所示电路连接。

“探究电功率与电压的关系”，下列说法错误的是（）A．小灯泡的实际电功率可以通过灯泡的亮度来判断B．选用的两只小灯泡规格必须相同C．将小灯泡串联是为了控制通过灯泡的电流相同D．将其中一只电压表移接到电源两端也可以完成实验7．在“测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察（）A．电压表的示数B．变阻器滑片的位置C．灯泡的发光情况D．电流表的示数8．在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低9．甲、乙两个电热器的电阻之比为5：4，通电相同时间产生的热量之比为5：1，则通过甲、乙的电流之比为（）A．4：1B．1：4C．2：1D．1：210．如图所示，长度、横截面积一样，材料不同的两个长方体电阻串联在电路中，电阻分别为R1＝2Ω，R2＝4Ω在它们表面涂上厚度一样的蜡，现在闭合开关给它们通电，过一段时间后，我们观察到（）A．R1上的蜡熔化得快B．R2上的蜡熔化得快C．R1、R2上的蜡熔化得一样快D．无法比较二．填空题11．国家电网输送电能时采用1000千伏特高压交流输电线路输送，可以减少输电线上的电能损耗，这是因为。

人教版九年级物理全一册《第十八章电功率》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．新冠肺炎防控期间，防疫部门利用手机通信获取机主的行程讯息，生成行程码；医卫部门为民众接种新冠疫苗；学校门卫工作人员用红外测温枪检测入校人员体温；定点医院使用负压救护车转运病人和疑似患者。

对些分析正确的是（）A．红外线的传播速度与光速相同B．手机工作时电池将电能转化为化学能C．负压救护工作工作时车内气压大于外界大气压D．接种疫苗的注射器利用了连通器原理2．如图所示的电路中，电源电压和灯泡电阻都保持不变。

闭合开关S，当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（）A．电流表和电压表的示数都变大，电路总功率变大B．电流表和电压表的示数都变小，电路总功率变小C．电流表示数变小，电压表示数不变，变阻器功率变小D．电流表示数变小，电压表示数变大，灯泡功率不变3．甲、乙两灯上分别标有“220V 25W”、“220V 100W”（不考虑温度对灯丝电阻的影响），下列正确的是（）A．两灯正常发光时，乙灯消耗的电能一定比甲灯多B．将甲、乙两灯串联接入220V的电路中，两灯都能正常发光C．乙灯接入110V的电路中，它的实际功率为50WD．将甲、乙两灯并联接入220V的电路中，乙灯更亮4．如图所示电路，电源电压为9V保持不变，小灯泡上标有“6V；3W”字样，只闭合开关3S时，小灯泡正常发光（不考虑灯丝电阻变化）。

滑动变阻器的规格为“18Ω；1A”，电流表的量程为“0~3A”，电压表的量程为“0~15V”，在保证电路安全的情况下，下列说法中正确的是（）①电阻0R的阻值为6Ω①闭合1S 、2S 和3S ，滑动变阻器的阻值范围为6~18Ω①只闭合1S ，电压表的示数范围3~5.4V①通过控制开关与滑动变阻器，电路消耗的最大功率与最小功率之比为25①3A ．①①B ．①①C ．①①①D ．①①①①5．如图所示，电源电压保持不变，电流表的量程为0～3A ，电压表的量程为0～15V ，灯泡L 为“3V 1.5W”（忽略温度对灯丝电阻的影响），滑动变阻器R 2的规格为“40Ω 1A”。

人教版九年级全册第十八章《电功率》单元测试时间：60分钟满分：70分一、选择题（每题2分，共20分）1.下列单位不是电能单位的是( )A. 度B. 焦耳C. 欧姆D. 千瓦时2.有A，B两盏电灯，当串联起来接在电源上时，A灯比B灯亮，若把A，B并联起来使用，接在原来的电源上，那么( )A. A灯较亮，A的电阻大B. B灯较亮，B的电阻小C. A灯较亮，A的电阻小D. B灯较亮，B的电阻大3.电炉通电一段时间后，电炉炉丝热得发红，而与电炉丝相连的导线却几乎不发热，这主要是因为（）A.通过导线的电流大于通过电炉丝的电流B.导线的电阻远大于电炉丝的电阻C.导线的电阻远小于电炉丝的电狙D.通过导线的电流小于通过电炉丝的电流4.灯泡L标有6V 12W字样，关于这个字样的含义，下列说法正确的是（）A.灯泡L正常工作时的电压应为12VB.灯泡L正常工作时，消耗的电功率为12WC.灯泡L两端电压低于6V时，灯泡就将烧坏D.灯泡L两端电压为6V时，消耗的电功率最大5.两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是( ）A．乙消耗的电功率为3．6 W B．甲消耗的电功率为3.6WC．甲中的电流小于乙中的电流 D．甲的电阻值小于乙的电阻值6.某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误．．的是( )A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮7.将一只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。

闭合开关后，发现灯L1较暗，灯L2较亮，则（）A．灯L1的电阻比灯L2的电阻大B．灯L1的额定功率比灯L2的额定功率小C．电路中，灯L1两端电压比灯L2两端电压小D．通过灯L1的电流比通过灯L2的电流大8.将一只标有“12V 6W”的灯泡与一个电阻串联后接到电压为12V的电源上，电阻消耗的功率为1W （灯丝电阻视作不变），则此时（）A．灯泡与电阻消耗的总功率为6WB．灯泡与电阻消耗的总功率为5WC．灯泡消耗的功率大于5WD．灯泡消耗的功率小于5W9.灯泡L1上标有“6V 6W”字样，灯泡L2上的标记已看不清楚，已知灯泡L2正常发光时的阻值为12 。

人教版九年级全册《第十八章电功率》单元测试卷（1）一、选择题1．下列单个用电器正常工作时，相同时间内耗电量最小的是（）A．电饭煲B．电暖器C．小台灯D．电热水器2．一个标有“220V1100W”的电热器，当通过它的电流为4A时，它的实际功率为（）A．5W B．704W C．1200W D．1100W3．如图所示的电路中，电源电压保持不变，L为阻值不变的灯泡。

开关S闭合后，滑动变阻器R的滑片P向左滑动时，下列判断正确的是（）A．灯泡L变暗B．电压表示数变大C．电路的总功率变小D．电压表示数与电流表示数的比值变小4．如图所示的串联电路中，定值电阻R1＝2R2，开关闭合后，电阻R1、R2两端电压分别为U1、U2，通过的电流分别为I1、I2，电功率分别为P1、P2，相同时间内做的功为W1、W2，以下比值正确的是（）A．I1：I2＝2：1B．U1：U2＝1：1C．P1：P2＝2：1D．W1：W2＝1：2 5．将“220V60W”的灯泡L1和“220V40W”的灯泡L2，串联在220V的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（）A．灯泡L1比灯泡L2亮B．灯泡L2比灯泡L1亮C．两灯泡的总功率大于40WD．两灯泡的实际功率都变为其额定功率的一半6．如图所示为导体甲的电流随电压变化的图象，定值电阻乙的阻值为5Ω。

下列说法错误的是（）A．甲与乙串联在电源电压为2V的电路中，电路中的电流是0.20AB．甲与乙串联在电源电压为1V的电路中，甲的功率是0.2WC．甲与乙并联在电源电压为2V的电路中，干路中的电流是0.65AD．甲与乙并联在电源电压为1V的电路中，电路的功率是0.4W7．如图所示电路，电源电压保持不变，滑动变阻器R标有“20Ω1A”，定值电阻R0的阻值为10Ω，小灯泡L标有“6V3.6W”（电阻不随温度而变化），电流表的量程为0～3A。

当S闭合，S1、S2断开，滑片P移到R的中点时，小灯泡恰好正常发光。

人教版九年级物理全一册《第十八章电功率》章节检测卷-附答案一、选择题。

1、小明家中的电能表如图3所示，下列说法中不正确的是（）A．每消耗1kW·h电能，电能表的转盘转了2500转B．电能表的额定电压为220V，允许通过的最大电流为10AC．小明家中“220V 7A”的电烤炉和“220V 5A”的电热壶可以同时正常工作D．电能表读数的单位是kW·h2、电能表是用来测量（）A．用电时间B．用电器在1s内电流做功多少C．用电器消耗电能多少D．通过用电器电流大小3、如图所示的电路，灯L标有“6V 3.6W”字样，电源电压保持不变。

当闭合开关S，滑动变阻器R的滑片P移到最右端时，灯L正常发光；滑片P移到最左端时，电压表示数为3.6V。

假设灯丝电阻不受温度影响，下列四个结论正确的是（）①灯L正常发光时的电阻为12Ω②电源电压为6V③滑动变阻器的最大阻值为20Ω④电路消耗的总功率的变化范围为1.44～3.6WA．①②B．②④C．②③D．③④4、如图所示，电源电压为6 V，闭合开关，调节滑动变阻器，当小灯泡正常发光时，电压表的示数为2V。

电流表的示数为0.5A，则小灯泡的额定功率是（）A.8WB.4WC.3WD.2W5、小明在测量小灯泡电功率的实验中，电路如图所示，开关闭合后（）A．灯不亮，电流表烧坏B．灯不亮，电压表有示数C．灯不亮，电流表有示数D．灯亮，电流表、电压表都有示数6、如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A．灯泡L变亮B．电压表示数变大C．电流表A1示数变小D．电路消耗的总功率变大7、一台电动机，额定电压为100 V，电阻为1 Ω.正常工作时，通过的电流为5 A，则电动机因发热损失的功率为()A．500 W B．25 W C．1 000 W D．475 W8、通过电阻R的电流为I时，在t时间内产生的热量为Q，若电阻为2R，电流为I2，则在时间t内产生的热量为()A．4Q B．2Q C.Q2 D.Q49、为了测定额定电压2.5V小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是()A.手移动变阻器的滑片，眼观电流表B.手移动变阻器的滑片，眼观电压表C.手移动变阻器的滑片，眼看小灯泡是否发光D.手按开关，眼观电流表10、如图所示，两个透明容器中密闭着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化，三段电阻丝的电阻关系是：123==。
