洗车槽沉淀池示意图

进水槽
刮泥装置
出水堰
出水槽
辐流式沉淀池结构
出水槽
出水堰
刮泥装置
沉淀池 中心进 水套管
（三）竖流式沉淀池的构造
竖流式沉淀池的平面可为圆形、正方形或多角形。直径或边长一般在8m以下，多介于4－7m之间；缓冲层0.3m。 竖流式沉淀池的深、宽（径）比一般不大于3，通常取2。
这些沉淀池都体积庞大，占地面积较大。
（三）工艺尺寸计算 1、有效沉淀面积、池长、池宽、池深等；
沉淀区有效容积V：
沉淀区高度h1：
①对于辐流式沉淀池，依据沉淀面积即可确定沉淀池的直径； ②对于平流式沉淀池，依据必需的长宽比和宽深比可确定沉淀池的长和宽。 ③对于竖流式沉淀池，工艺尺寸的确定另外给出。
有效沉淀面积A：
2、水渠、配水区（墙或管）、出水渠等； 按辐流式、平流式沉淀池、竖流式沉淀池分别介绍。 （1）辐流式沉淀池（中心进水周边出水） 1）结构设计 中心管：中心管管径按流速应大于0.4m/s的最小沉速设计； 导流筒：导流筒的深度一般为池深的一半，容积占沉淀容积的5％； 出水集水渠：现行辐流式沉淀池的出水集水渠一般位于距池壁的1／10R处； 出水堰：单侧或双侧三角堰。 超高、缓冲区：超高不少于0.3m；缓冲层高采用0.3~0.5m。
优缺点： 排泥多采用重力排泥，简单易行；对Q波动适应能力小；适于中小厂。与平流式及辐流式不同，其ET = (1-p0)×100%。
泥斗
辐流式沉淀 泥斗一般为圆台形，上部直径为2m，下部直径为0.5-1m，泥斗倾角大于45º； 平流式沉淀池 泥斗一般为（正）棱台形，上部边长与池宽相同（若池宽较大时可设多个泥斗），下部边长一般为，泥斗倾角大于45º。 竖流式沉淀池泥斗 圆台形或（正）棱台形。
2）工艺尺寸设计计算

洗车槽施工方案一、编制说明（一）现场概况：本洗车槽为XXX增益供应链华南总部基地项目（仓储物流一区）1、2#楼工程洗车槽，本洗车槽位于港口大道对虎门港XXX唯一的一个市政道路开口，基本位于整个场区中段，距我施工项目1、2#冷库大门约300米。

根据我公司文明施工现场管理规定，进出车辆与市政道路接口处必须配备自动冲洗设备和洗车槽。

经与建设监理方协商，一致选定在工地至港口大道入口处设置一个带有自动洗轮机设备的洗车槽。

具体位置和做法如下图：1、洗车槽位置选定图：C15mmmm2、洗车槽位置放大平面图：C153、洗车槽详图mmmm4、沉淀池详图UPVC100C155、自动洗轮机图片：（二）洗车槽设计概况：本洗车槽带局部入口门路设计为7米宽，混凝土路面厚度为现状路基上浇筑250厚混凝土路面，洗车槽长12米，自动洗轮机距洗车槽1.6米，自动洗轮机长2.45米，宽3.7米。

第一步施工路面带洗车槽为3.5米宽，总长60米。

待洗车槽可以利用以后，再施工另一幅路面宽3.5米，长约60米。

本洗车槽除了以上设备和设施以外，并不能将车轮子冲洗彻底。

再辅以人工高压枪冲洗机设备进行人工冲洗，洗槽附近设置一间2X3平方的设备房，并派专人负责对过往车辆进行冲洗。

二、施工准备1、人员准备：管理人员3人，砼工：7人，砌工3人，小工4人。

木工2人，电工2人。

2、材料准备：混凝土C30：120方，C15：3方；240X115X53砖7000块，砂6m3，水泥5吨；彩布2块。

Ф20钢筋头靠桩，400根500长；水泥棚一个。

3、机具准备：插入式振动棒两台，平板振动器一台，电动或柴油磨光机一台，混凝土路面压纹机一台，马路切缝机一台，塑料抹子4把，铁板抹子4把、3把；模板、木枋若干、刮尺十根、泥桶、胶线若干、配电开关箱一个、3*10+4*1平方电缆60米，毛毯50XXX，过路PVC110管16米。

三、施工程序1、施工步伐：土方开挖——模板支撑——混凝土路面及垫层浇筑——路面压纹——路面养护——砌砖工作——砌体粉水泥砂浆——路面切缝——砌体及路面养护——自动洗轮子机安装试运行——通车四、首要施工办法1、XXX开挖，认真研究图指点土方开挖，入口处门路为回填路基，压实系数不大。

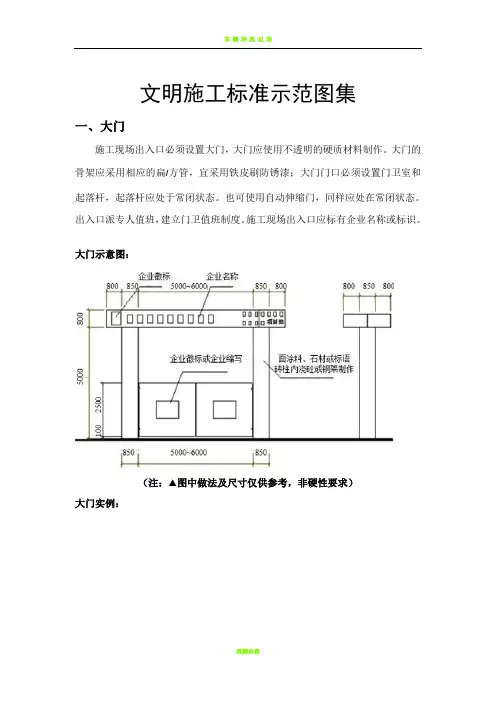

文明施工标准示范图集一、大门施工现场出入口必须设置大门，大门应使用不透明的硬质材料制作。

大门的骨架应采用相应的扁/方管，宜采用铁皮刷防锈漆；大门门口必须设置门卫室和起落杆，起落杆应处于常闭状态。

也可使用自动伸缩门，同样应处在常闭状态。

出入口派专人值班，建立门卫值班制度。

施工现场出入口应标有企业名称或标识。

大门示意图：（注：▲图中做法及尺寸仅供参考，非硬性要求）大门实例：二、八牌一图及宣传栏大门口处必须设置齐全的“八牌一图”，标牌要规范整齐设置（宽度不小于600mm，高度不小于800mm），标牌要规范填写，内容齐全。

还必须设置宣传栏。

标牌及宣传栏要做到坚固耐用，整洁美观，宜使用不锈钢材料制作。

八牌一图实例一：宣传栏示意图（▲图中做法及尺寸仅供参考，非硬性要求）宣传栏实例：三、围挡工地要设置符合相关技术规范的围蔽设施，必须严格按照相关图纸施工。

市区主要路段的工地周围必须设置高于2.5m的封闭围挡，一般路段的工地周围必须设置高于2.0m的封闭围挡。

围挡材料要采用厚度不少于0.5mm彩色压型镀锌钢板和Q235钢管、扣件骨架，或使用砖砌体的必须里外面抹灰，围挡应沿工地四周连续设置且高度一致。

围挡要做到平整美观，不得乱张贴，不得破损残缺。

砌体围挡示意图：砌体围挡实例：彩钢板围挡实例一：彩钢板围挡实例二：四、洗车槽及沉淀池工地每个车辆出入口处都要分别设置车辆冲洗设施（包括洗车槽、排水沟、沉淀池等），车辆冲洗设施必须按照不低于顺德区美城行动实施细则《施工现场车辆洗车槽参考图》、《施工现场车辆沉淀池参考图》的要求设置。

须安排人员负责洗车，建立车辆登记冲洗制度。

洗车污水不允许外流，必须全部经排水沟进入沉淀池再排入市政管网。

洗车设备应达到下列要求：保证储水池（桶）密封不渗漏，容量不小于1m³，水枪压力工作压力不小于5MPa，射程不小于6米，流量不小于10L/min。

施工现场车辆洗车槽示意图洗车槽实例：储水桶及洗车装置：施工现场车辆沉淀池示意图五、吸烟区、茶水间吸烟区和茶水间应依照施工现场总平面布置图设置，且必须与卫生间、垃圾池等污染源以及危险品仓库等危险源保持一定距离。

三级沉淀
施工道路
二级沉淀
格栅式洗车槽
一级沉淀
施工道路
施工道路
施工道路
格栅式洗车槽平面图
说明： 1、格栅式洗车槽混凝土等级为C30 ，双层双向配筋； 保护层厚度30mm。 2、格栅式洗车槽设置一圈0.45m*0.45m 的排水沟，上部采用槽钢焊接覆盖，积水通过0.45m*0.45m排水沟流向三级沉淀池。 3、格栅采用16a槽钢焊接，单根槽钢间距为70mm。 4、底板设置100mm厚C15垫层。
三级沉淀
二级沉淀
一级沉淀
沉淀池平面图
施工道路
施工道路
三级沉淀
二级沉淀一级沉淀施工路说明： 1、沉淀池采用灰砂砖砌筑，壁厚 240，砌筑砂浆为1:3水泥砂浆， 单层双向配筋，混凝土等级为 C30，C15混凝土垫层100 厚； 底板厚200， 2、沉淀池内侧抹20厚。
