为发送时CPU是主动的，不会产生重叠错误。
最新课件
21
8.2.2 80C51串行口的控制寄存器
SCON 是一个特殊功能寄存器，用以设定串行口的工 作方式、接收/发送控制以及设置状态标志：
SM0和SM1为工作方式选择位，可选择四种工作方式：
最新课件
22
●SM2，多机通信控制位，主要用于方式2和方式3。 当接收机的SM2=1时可以利用收到的RB8来控制是否 激活RI（RB8＝0时不激活RI，收到的信息丢弃； RB8＝1时收到的数据进入SBUF，并激活RI，进而在 中断服务中将数据从SBUF读走）。当SM2=0时，不 论收到的RB8为0和1，均可以使收到的数据进入 SBUF，并激活RI（即此时RB8不具有控制RI激活的 功能）。通过控制SM2，可以实现多机通信。
起 空始 闲位
一个字符帧 数据位
校停 验止 位位
空 下一字符 闲 起始位
LSB
MSB
异步通信的特点：不要求收发双方时钟的
严格一致，实现容易，设备开销较小，但 每个字符要附加2～3位用于起止位，各帧 之间还有间隔，因此传输效率不高。
最新课件
9
2、同步通信
同步通信时要建立发送方时钟对接收方时钟的直接控制， 使双方达到完全同步。此时，传输数据的位之间的距离均 为“位间隔”的整数倍，同时传送的字符间不留间隙，即 保持位同步关系，也保持字符同步关系。发送方对接收方 的同步可以通过两种方法实现。
波特率=2SMOD/32×T1的溢出率 = 2SMOD × fosc/[ 32 × 12×（2K-初值）]
最新课件
19
回目录 上页 下页
3、传输距离与传输速率的关系
串行接口或终端直接传送串行信息位流的

1. 高度集成性 2. 应用专用性
11.1.2 嵌入式系统的特点
是多种技术和知识高度集成的系统，是硬件和软件 高度集成的系统,是将系统和应用高度集成的技术。 它为特定的应用服务的,和具体应用有结合一起。使 得其应用广泛，种类繁多。
3. 软件固化性
软件作为固件,固化在ROM中，程序直接在ROM芯 片上运行。是软硬件一体化的系统，

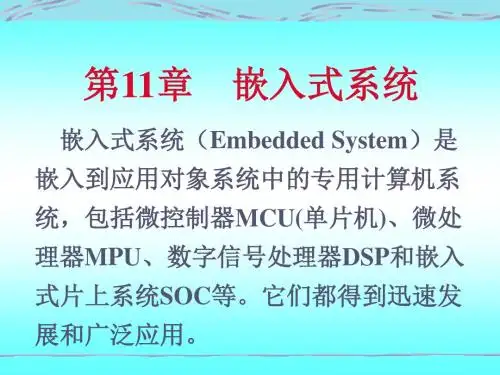

第11章嵌入式系统嵌入式系统（Embedded System）是 嵌入到应用对象系统中的专用计算机系 统，包括微控制器MCU(单片机)、微处
理器MPU、数字信号处理器DSP和嵌入
式片上系统SOC等。它们都得到迅速发
展和广泛应用。
11.1 嵌入式系统概述
嵌入式系统 (Embedded System)是当今最热门的
嵌入式系统是面向应用的技术,具有很强的专用性，
它和具体的应用密切相结合, 而且大多数的最终结 果是面向用户的产品。 嵌入式系统是基于计算机技术,将微电子、电子、自 动化、仪器仪表、多媒体技术等集成在一起的系统, 将这些技术融于应用之中, 不断创新、不断发展。 嵌入式技术是将计算机的软件和硬件紧密结合的技 术。它根据具体的应用对象,根据对系统性能、可 靠性、成本、体积等要求, 可以对软硬件配置进行 合理剪裁。 由于嵌入式系统的迅速发展，涉及到越来越多的应 用领域，使它成为当代非常热门和发展很快的技术 之一。
概念之一,单片机是嵌入式系统中重要组成部分。 嵌入式系统是随着计算机技术的发展应运而生的。 电子计算机诞生于1946年,1971年Intel公司推出了世 界上第一块微处理器4004,进入微型机时代。从应用 角度,计算机形成两大分支:一类是通用计算机系统， 如个人计算机、服务器、工作站等;一类是嵌入式计 算机系统,嵌入到应用对象中的专用的计算机系统。 嵌入式系统将计算机硬件和软件结合起来,构成一个 专门的计算装置，作为一个应用系统或电子设备的 一部分，嵌入在其中，以完成特定的功能或任务。

例如：
void serial_service interrupt 4 using 2
{
……;
} 2020/9/26
泉州信息学院
第27页
第1、2章 51单片机的基础知识
四、定时/计数器
1.定时/计数器T0、T1的结构
2020/9/26
泉州信息学院
第28页
第1、2章 51单片机的基础知识
MCS－51 单片机的定时/计数器结构如图6.1 所示 T0 由特殊功能寄存器TH0、TL0(字节地址分别为 8CH和8AH)构成， 定时/计数器T1由特殊功能寄存器TH1、TL1(地址 为8DH 和8BH)构成。 一个8 位的定时器方式寄存器TMOD 和一个8 位的定时器控制寄存器TCON。 TMOD 主要是用于选定定时器的工作方式，TCON 主要是用于控制定时器的启动和停止。
1） 能实现中断及返回 2）能实现优先权排队 3）能实现中断嵌套
2020/9/26
泉州信息学院
第20页
第1、2章 51单片机的基础知识
5. 中断源及中断入口
中断源：外部中断源INT0、INT1；定时器T0、T1溢出 中断和串 行口接收/发送中断。 当允许某个中断源中断时，五个中断源标志位EX0、EX1、ET0、 ET1、ES各自的中断允许位应为1。 中断优先级：两个中断优先级，同优先级按自然优先级排列。
即禁止所有中断。
2020/9/26
泉州信息学院
第23页
第1、2章 51单片机的基础知识
中断优先级寄存器IP，用来设定中断级，置位为 高优先级中断，清零为低优先级中断。可实现两 级中断嵌套。IP可位寻址寄存器。
－ － PS PT1 PX1 PT0 PX0
PX0 、PX1：外部中断源INT0、INT1中断优先级控制位。 PT0 、PT1：定时器T0、T1中断优先级控制位。 PS：串行口发送/接收中断优先级控制位。 如果几个同一优先级的中断源，同时向CPU申请中断， CPU通过内部硬件查询逻辑按自然优先级顺序确定该响 应哪个中断请求。 当系统复位后，IP低5位全部清0，将所有中断源设置为 低优先级中断。

普中科技
单片机开发仪配套视频教程
实验一 LED灯实验
一、LED灯相关知识
二、开发试验的LED原理图
LED Light Emitting Diode,即发光二极管，是一种半 导体固体发光器件，它是利 用固体半导体芯片作为发光
材料，当两端加上正向电压，半导体中的载流子发生复 合引起光子发射而产生光。LED可以直接发出红、黄、 蓝、绿、青、橙、紫、白色的光。
4、for循环格式： for(表达式 1;表达式 2; 表达式 3) { 语句; }
5、16进制数，以0x开头的表示16进制 ，如： 0xff 0x12 0x00. 8进制数，用数字0开头的数是八进制 如：023表示八进制的 23 10进制数，日常生活中用到的数字，如： 100 ，200， 30 等
2.Sbit 关键字：是Keil C增加的关键字，用来定义位变量，它有三种用法：
1. sbit 位变量名 = 地址值 例如: sbit AC = 0xD6
2.sbit 位变量名 = 寄存器名称^寄存器某位的序号 例如:sbit K1 = P0^0
3.Sbit 位变量名 = 寄存器地址^寄存器某位的序号 例如:sbit K2 = 0x80^1
普中科技
单片机开发仪视频教程
自增自减运算符
++i 使用i值之前，使i的值加1，再使用i的值 i++ 使用完i值后，再使i值加1 i-- 使用完i值后，再使i的值减1， --i 使用i值之前使i的值减1，再使用i的值 1.对于普通独立的语句
i++; 等效于 i=i+1; ++i; 等效于 i=i+1; 2. 用于赋值语句
（000—111），可译出8个输出信号Y0—Y7。这种译码器设有三个使能输入 端，当G2A与G2B均为0，且G1为1时，译码器处于工作状态时，对应的输出 为低电平。。
