安全阀作业指导书(标准版)

一、阀门检修标准化作业指导书1 检修涉及主要范围主要型式有截止阀、闸阀、止回阀、疏水阀、安全阀、减压阀、球阀、蝶阀、隔膜阀等。

阀门水压试验的范围和试验比例按规范和厂家要求确定。

本作业指导书仅针对阀门检修与水压试验指导施工。

2 施工准备3.1技术准备3.1.1施工图纸已会审完毕,图纸会审中的问题形成图纸会审纪要,能够满足施工要求。

3.1.2相关技术人员及施工人员认真审阅施工图纸和相关的技术规范，明确施工范围和掌握技术要求及各项技术指标。

3.1.3填写施工技术交底卡和安全交底卡，同时向施工人员进行交底。

3.1.4阀门开箱检验3.1.4.1核对阀门到货的规格、型号应符合图纸设计要求；3.1.4.2阀门表面应无粘砂、裂纹、缩孔、夹渣等缺陷，法兰密封面光滑整洁，无纵向划痕和油污。

3.2施工人员准备3.2.1所有施工人员均经过三级安全教育培训，并体检合格，取得上岗证，特殊工种人员均已取得特种工证。

3.2.2阀门检修作业人员根据阀门到货情况、实际工程量及施工进度进行调配，开工前人员配备以满足工程需要为原则。

3.2.3 施工人员配置注：阀门检修作业人员根据阀门到货情况、实际工程量及施工进度进行调配，开工前人员配备以满足工程需要为原则。

3.3 施工工具配置3.3.1仪器、仪表3.3.2 施工作业机具、器具3.4 接口协调管理1）阀门检修间已经验收合格且交付使用。

2）阀门检修间内设备已就位，设备之间连接管道已完成。

3）阀门检修间的水、电畅通，场地平整。

4 施工方法4.1 施工流程4.2 施工步骤4.2.1 施工前准备4.2.1.1阀门检修间布置阀门检修间主要分为办公区、研门间、水压间、待检区、合格阀门区以及不合格阀门区等几个区域，示意图详见附图一。

1）阀门检修间用自制龙门架和倒链作为起吊运输工具。

2）阀门检修间内主要布置有阀门严密性试验台一套、电动升压泵一台（0～40MPa）、稳压联箱一件、倒链及其他常用工器具（温度计、修理工具等）。

信工程检测有限公司安全阀维修校验作业指导书编制：审核：批准：文件编号：CEX-ZY-A/0发布日期：2016年01月10日实施日期：2016年01月15日受控状态：受控号：版本： A/0编写：席赓审核：刘益云批准：康鹏目录第一部分安全阀校验工作程序 (1)第二部分安全阀校验操作规程 (4)第三部分安全阀弹簧检查检测规程 (7)第四部分安全阀检修工艺规程 (8)第五部分安全阀在线校验规则 (14)第六部分安全阀校验报告填写要求及说明 (19)第七部分安全阀校验标准 (21)附录一安全阀校验委托单 (25)附录二安全阀校验通知单 (27)附录三安全阀校验记录 (28)附录四安全阀校验报告 (30)第一部分安全阀校验工作程序一、为保证安全阀的校验质量，特制订安全阀校验工作程序。

二、本程序适用于在用锅炉压力容器、压力管道上的安全阀冷态校验。

三、用户委托用户在送校安全阀时，必须有检验员开具的安全阀校验通知单或填写安全阀校验委托单并签字盖章。

四、接受委托1、校验员应对被校验安全阀进行外观检查，核查安全阀校验通知单或校验委托单，其内容应齐全、正确并与实物相符方可接受委托，并在被校验安全阀显著部位，标记送校单位名称和校验编号。

2、校验员应及时填写安全阀校验登记台帐。

五、解体、清洗、维修1、被校安全阀都应进行解体、清洗或维修。

2、解体的同时进行零部件检查。

3、解体、清洗和修理情况应记载在校验记录上。

六、弹簧检查测定对安全阀弹簧的测定应符合《安全阀弹簧检查检测规程》。

七、整定压力校验1、按安全阀校验操作规程，对安全阀进行整定压力调整，整定压力调整按相关规程要求校验。

2、整定压力校验合格后应及时记录，不合格的安全阀可继续修理或按不合格安全阀处理制度进行处理。

八、密封性能试验1、整定压力调整好后，将压力降至密封试验压力，进行密封性能试验。

密封性能试验方法，按照GB/T12242-2005《安全阀密封性能试验方法》的要求进行。

××××有限公司标准安全操作规程文件编号：XXX-XXX-XXX安全阀拆卸（安装）操作规程编制：审核：批准：版本：受控状态：20××年10月10日发布20××年10月10日实施标准、完整的Word版文档，下载后可根据实际工作情况适当修改，自由编辑，适合相关行业人员参考，实际使用请删除本行文字。

安全阀拆卸（安装）操作规程1.拆卸操作：1.1 对施工人员进行安全交底，安排专人进行全过程监护。

1.2 关闭安全阀控制阀门。

安全阀前如果没有控制阀门，必须关闭容器进出口阀门，放空容器压力后方可拆卸。

1.3 确认已卸压，拆松螺栓，确定无余压。

1.4 拆下安全阀，将安全阀从操作平台上运到安全地带。

1.5 对拆卸安全阀的管段采用盲板密封。

2.安装操作2.1 对施工人员进行安全交底，安排专人进行全过程监护。

2.2 将安全阀运到操作平台上。

2.3 拆卸盲板，清理阀口，更换垫片，装上安全阀。

2.4 缓慢打开控制阀门，达到全开状态，对接口进行检漏。

安全操作规程十条规定1、不违章作业，并制止他人冒险作业。

2、工作前穿戴好规定的劳动防护用品，检查设备及作业场地，做到安全可靠、文明生产。

3、不准擅自开动别人操作的机械、电气开关设备。

登高作业应戴好安全带、安全帽，并有专人监护，防止坠落，严禁向下乱抛工具和设备零件。

4、各种安全防护装置、信号标志、仪表及指示器等不准随便拆除，保持齐全有效灵敏可靠。

5、机器设备停机检查或修理时，应切断电源，并悬挂警示牌，取牌人，应是挂牌人。

开车时应先进行详细检查，然后发出信号，听到回音后，才能开车。

6、多人操作及起重搬运要统一指挥，密切配合，不准超负荷使用机器设备。

7、厂区除指定地点外不准吸烟，在易燃物品附近严禁烟火，非电气人员不准装拆、修理电气设备。

8、厂内机动车禁止无证驾驶，机动车进出车间，转弯必须鸣号减速。

车辆行驶中严禁爬上跳下。

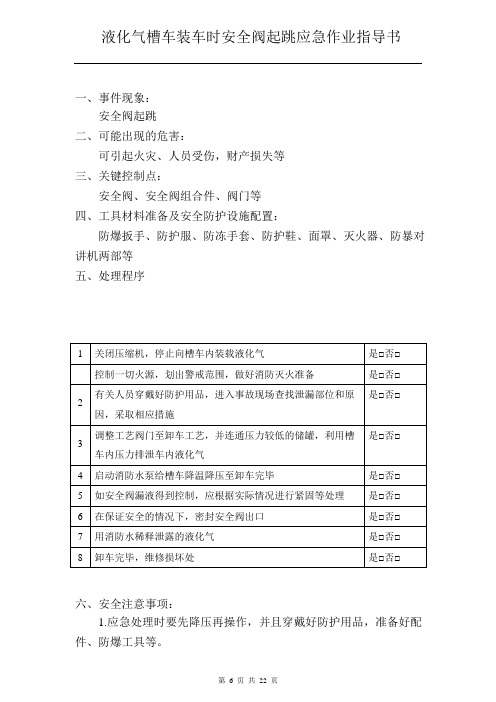

液化气槽车装车时安全阀起跳应急作业指导书
一、事件现象：
安全阀起跳
二、可能出现的危害：
可引起火灾、人员受伤，财产损失等
三、关键控制点：
安全阀、安全阀组合件、阀门等
四、工具材料准备及安全防护设施配置：
防爆扳手、防护服、防冻手套、防护鞋、面罩、灭火器、防暴对讲机两部等
五、处理程序
六、安全注意事项：
1.应急处理时要先降压再操作，并且穿戴好防护用品，准备好配件、防爆工具等。

第 6 页共22 页
应
急
作
业
指
导
书
2.已经起跳的安全阀，在保证人身安全的前提下，
果断采取措施，
避免更严重的事故后果。

3.如果外漏不能得到有效控制，报警时，应及时
派人到路口迎接。

4.除了应急处理，应严格按卸车操作规程操作。

七、作业记录与总结
1.认真记录作业情况；
2.如出现问题应及时详细地分析总结。

LNG 站安全阀作业指导书
一、适用范围
本操作规程适用阳泉华润气有限公司LNG站各人员
二、危险因素
燃气泄漏、着火、爆炸、人身伤害、环境污染、低温冻伤等，及压力异常影响使用户正常使用。

三、作业名称
安全阀作业
四、作业关键控制点
安全阀、低温气、液相截至阀、低温、常温球阀、压力表、气化器、储罐、调压阀等
五、工具材料准备及安全防护设施配置
防爆扳手、检漏仪、对讲机两部
六、主要人员
现场操作人员 2 名、维修工 1 人、控制室监控人员 1 名
七、作业气候、环境要求
站内无事故、周围无明火、非雷雨天气
八、作业流程
九、安全注意事项和应急措施
1.定期巡视、检查，保证安全阀正常工作，尤其安全阀起跳后。

2.每年有计划校验安全阀，最好有替代品，如果没有足够的合格安全阀替代，在校验时应首先保证生产安全，可以分多次校验。

3.安全阀铅封应受到保护，严禁人为破坏。

发现铅封损坏，应随时上报等待处理。

4.安全阀是 LNG 站的重要安全防护设施，在日常工作中应严格保避免受到损坏影响安全运行。

十、作业记录、总结
1.认真记录作业情况。

2.如出现问题应及时记录、分析、总结。

安全阀校验机构评审作业指导书一、概述安全阀校验机构评审是指国家安全监管机构针对安全阀校验机构进行资质审查，检验机构业务和工作能力的过程。

为了保证安全阀校验机构的质量和信誉，国家规定所有安全阀校验机构都必须通过资质审核和业务能力测试，才能获得合法资格的认证。

二、评审程序1. 首先进行的是资质审核，审查机构必须完全符合国家有关法规和规定，包括具备合适的检验设备、检验环境，还需要具有相应的检验经验、专业队伍和资质证书。

2. 其次是对检验机构的实际能力进行评价。

评价过程包括机构现场检验能力的评估、员工的资格认证情况以及机构内部的质量保证措施等。

3. 最终是进行审核报告的撰写和提交。

评估机构将评估结果整理成报告形式，提交给国家安监部门进行审查和审核。

如果通过评审，被评估机构将获得评估合格证书。

三、评审内容1. 机构资质审核（1）机构的法人资质和经营许可证明，包括营业执照、税务登记证等证件。

（2）机构技术管理人员的个人资格证明，包括技术职务证书、工程师、高级工等级证书等。

（3）机构检测设备的使用证明，包括采用那些设备、使用年限等。

（4）机构内部的管理制度，包括机构的质量手册、操作规程、流程控制等。

2. 机构现场评估（1）机构的实验室环境和布局，包括空气质量、环境温度、检测仪器和设备的使用情况和安全情况等等。

（2）机构检验员的技术资质和经验，包括员工的工作经历、熟练程度和技能水平等信息。

（3）机构内部的质量管理措施，包括质量保证体系的建设及其执行情况、质量控制措施的实施情况、质量反馈的解决情况等。

四、评审结论经过评审，评估机构需要对评审结果进行总结，并撰写评审报告提交给国家安监部门。

根据评估报告的结果，国家安监部门将会根据法规和规定作出是否予以认证的决定。

如果评审机构评估合格，会获得评估合格证书，其质量和技术水平也将得到认可和信任。

五、总结安全阀校验机构评审将会对机构的质量和信誉起到重要的保障作用，评审的过程需要根据国家法规和规范进行，严格按照程序和标准进行操作，以保证评估的准确性和可靠性。

禁油安全阀脱脂校验作业指导书禁油安全阀脱脂校验作业指导书6.1、⽬的为了规范禁油安全阀脱脂校验⼯作的⽅法、程序和内容，保证校验⼯作的质量，并准确地判断校验结果，帮助校验⼈员正确填写校验记录及校验报告，特制定本作业指导书。

6.2、适⽤范围本规范适⽤于氧⽓⼯况、低温⼯况或清洁、⼲燥⼯况的有脱脂处理要求安全阀的校验。

如⽤户有特定要求，⽽本规范⼜未纳⼊的事项应按⽤户的补充要求执⾏。

6.3、依据《安全阀安全技术监察规程》（TSG ZF001-2006）；《固定式压⼒容器安全技术监察规程》（TSG R0004-2009）；《锅炉安全技术监察规程》（TSG G0001-2012）；《阀门清洁度和测定⽅法》GB/T 7748；《安全阀⼀般要求》GB12241-2005；《压⼒释放装置性能试验规范》GBT12242-2005；《制冷装置⽤截⽌阀》JB/T 7245。

6.4、安全阀脱脂定义6.4.1、氧⽓⼯况安全阀：该安全阀在操作时含有＞25%氧⽓的⼯作流体。

⼀些杂质，尤其是碳氢化合物和油类在氧⽓中剧烈反应会引起燃烧和爆炸，其他如⾦属铁屑在流体的带动下会以⾜够的速度触发燃烧从⽽蔓延整个设备。

因此，制氧设备要求在直接接触液态或⽓态氧的通道表⾯应平整、光滑，完全去除有机的、⽆机的粘连物或其它⾦属杂质；6.4.2、低温⼯况安全阀：由于⼀些物质在低温下的固化，会引起设备配件、安全阀或转动部件的阻塞和损坏，因此，低温设备要求在安全阀内腔表⾯完全去除油污和杂质；6.4.3、清洁、⼲燥⼯况的安全阀：安全阀内的杂质会影响和损坏设备，因此要求阀门内腔表⾯清洁、⼲燥；6.4.4、脱脂处理：是指⽤脱脂剂去除零件表⾯油污的处理过程；6.4.5、酸洗：将安全阀零件浸泡在特定配置的溶液中，使⾦属表⾯露出⾦属光泽的过程。

6.5、脱脂前的准备和要求6.5.1、现场操作⼈员必须了解安全阀脱脂和⽆⽔处理的重要性，安全阀内部的清理⼀旦不符合要求，将会造成设备或⼈⾝伤害的严重后果。

安全阀校验作业指导书编制：*****市特种设备检验研究所二〇〇九年三月目录第一部分安全阀校验工作程序（附：安全阀校验委托单、安全阀校验通知单） (3)第二部分安全阀校验操作规程 (8)第三部分弹簧检查检测规程 (11)第四部分安全阀检修工艺规程 (12)第五部分安全阀在线校验规则（附：安全阀现场校验记录、安全阀现场校验报告书） (16)第六部分安全阀校验报告填写要求及说明 (25)第七部分安全阀校验标准 (27)第一部分安全阀校验工作程序一、为保证安全阀的校验质量，特制订安全阀校验工作程序。

二、本程序适用于在用锅炉压力容器、压力管道上的安全阀冷态校验。

三、用户委托用户在送校安全阀时，必须有检验员开具的安全阀校验通知单或填写安全阀校验委托单并签字盖章。

四、接受委托1、校验员应对被校验安全阀进行外观检查，核查安全阀校验通知单或校验委托单，其内容应齐全、正确并与实物相符方可接受委托，并在被校验安全阀显著部位，标记送校单位名称和校验编号。

2、校验员应及时填写安全阀校验登记台帐。

五、解体、清洗、维修1、被校安全阀都应进行解体、清洗或维修。

2、解体的同时进行零部件检查。

3、解体、清洗和修理情况应记载在校验记录上。

六、弹簧检查测定对安全阀弹簧的测定应符合《安全阀弹簧检查检测规程》。

七、整定压力校验1、按安全阀校验操作规程，对安全阀进行整定压力调整，整定压力调整按相关规程要求校验。

2、整定压力校验合格后应及时记录，不合格的安全阀可继续修理或按不合格安全阀处理制度进行处理。

八、密封性能试验1、整定压力调整好后，将压力降至密封试验压力，进行密封性能试验。

密封性能试验方法，按照GB/T12242-2005《安全阀密封性能试验方法》的要求进行。

2、密封试验压力的合格标准参照GB/T12243-2005《弹簧载荷式安全阀》或按有关规程、标准执行。

3、连续反复进行密封性能试验，一般不可少于两次，对于充装易燃介质，毒性程度为极度、高度、中度的介质等不允许有微量泄漏的设备，其安全阀密封性能试验，不可少于三次，每次校验值都应符合要求，并及时记录。

XXX4×600MW新建工程2#机组阀门检修作业指导书前言为了确保滇东电厂新建工程4×600MW机组2#机组阀门检修能够顺利完成，特制定本作业指导书。

本作业指导书起草人：本作业指导书审核人：本作业指导书审定人：本作业指导书批准人：会签：目录一、合用范围-------------------------------------------------------------------------1二、编制依据-------------------------------------------------------------------------1三、工程概况-------------------------------------------------------------------------1四、工程量----------------------------------------------------------------------------1五、主要工器具及消耗性材料----------------------------------------------------1六、施工方案-------------------------------------------------------------------------1七、施工工艺及技术要求----------------------------------------------------------1八、安全注意事项-------------------------------------------------------------------4九、环保注意事项-------------------------------------------------------------------5十、环境因素调查表----------------------------------------------------------------5十一、危（wei）险因素辩识及控制.------------------------------------------------- -----6 十二、作业过程中相关人员的职责和权限--------------------------------------81、合用范围本作业指导书合用于XXX新建工程4×600MW机组2#机组阀门检修作业。
