20kV负荷开关及高压熔断器安装单元工程质量评定表

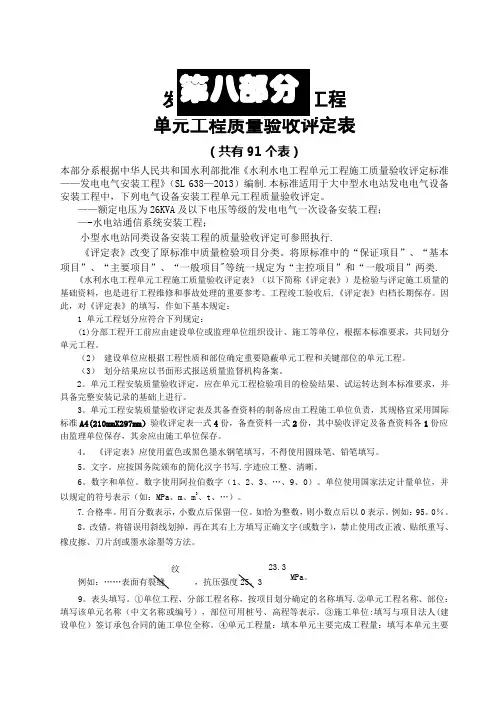

发电电气设备安装工程单元工程质量验收评定表（共有91个表）本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准——发电电气安装工程》（SL 638—2013）编制.本标准适用于大中型水电站发电电气设备安装工程中，下列电气设备安装工程单元工程质量验收评定。

——额定电压为26KVA及以下电压等级的发电电气一次设备安装工程；—-水电站通信系统安装工程；小型水电站同类设备安装工程的质量验收评定可参照执行.《评定表》改变了原标准中质量检验项目分类。

将原标准中的“保证项目”、“基本项目”、“主要项目”、“一般项目"等统一规定为“主控项目”和“一般项目”两类.《水利水电工程单元工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要参考。

工程竣工验收后,《评定表》归档长期保存。

因此，对《评定表》的填写，作如下基本规定：1 单元工程划分应符合下列规定：(1)分部工程开工前应由建设单位或监理单位组织设计、施工等单位，根据本标准要求，共同划分单元工程。

（2）建设单位应根据工程性质和部位确定重要隐蔽单元工程和关键部位的单元工程。

（3）划分结果应以书面形式报送质量监督机构备案。

2。

单元工程安装质量验收评定，应在单元工程检验项目的检验结果、试运转达到本标准要求，并具备完整安装记录的基础上进行。

3。

单元工程安装质量验收评定表及其备查资料的制备应由工程施工单位负责，其规格宜采用国际标准A4(210mmX297mm）验收评定表一式4份，备查资料一式2份，其中验收评定及备查资料各1份应由监理单位保存，其余应由施工单位保存。

4。

《评定表》应使用蓝色或黑色墨水钢笔填写，不得使用圆珠笔、铅笔填写。

5。

文字。

应按国务院颁布的简化汉字书写.字迹应工整、清晰。

6。

数字和单位。

数字使用阿拉伯数字（1、2、3、…、9、0）。

单位使用国家法定计量单位，并以规定的符号表示（如：MPa、m、m3、t、…）。

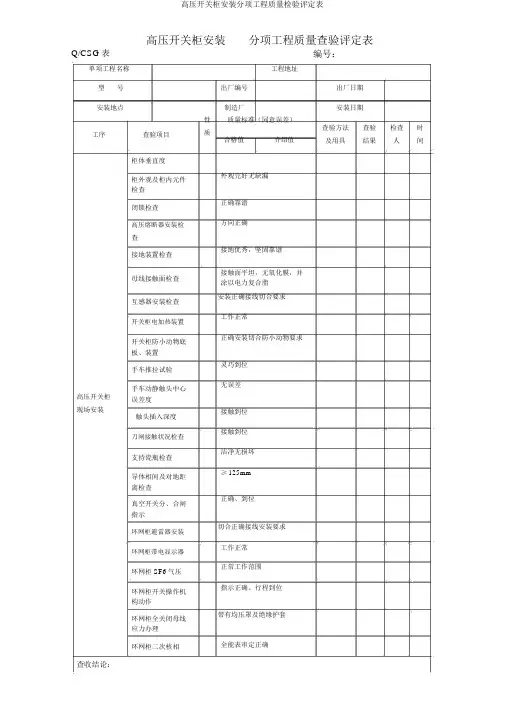

高压开关柜安装分项工程质量查验评定表Q/CSG表编号：单项工程名称型号安装地点工序高压开关柜现场安装查验项目柜体垂直度柜外观及柜内元件检查闭锁检查高压熔断器安装检查接地装置检查母线接触面检查互感器安装检查开关柜电加热装置开关柜防小动物底板、装置手车推拉试验手车动静触头中心误差度触头插入深度刀闸接触状况检查支持瓷瓶检查导体相间及对地距离检查真空开关分、合闸指示环网柜避雷器安装环网柜带电显示器环网柜 SF6气压环网柜开关操作机构动作环网柜全关闭母线应力办理环网柜二次核相工程地址出厂编号制造厂性质量标准（同意误差）质合格值介绍值外观完好无缺漏正确靠谱方向正确接地优秀，坚固靠谱接触面平坦，无氧化膜，并涂以电力复合脂安装正确接线切合要求工作正常正确安装切合防小动物要求灵巧到位无误差接触到位接触到位洁净无损坏≥125mm正确、到位切合正确接线安装要求工作正常正常工作范围指示正确、行程到位带有均压罩及绝缘护套全能表审定正确出厂日期安装日期查验方法查验检查时及用具结果人间查收结论：质检机构质量查收建议签名班组年月日施工队年月日项目部年月日监理年月日低压开关柜、低压母线安装分项工程质量查验评定表Q/CSG表编号：单项工程名称型号安装地点工程地址出厂编号制造厂出厂日期安装日期工序查验项目性质量标准（同意误差）查验方时查验法检查人1．柜体垂直度2．柜外观及柜内元件检查3．手车或抽屉推拉试验4．开关动静触头中心误差5．触头插入深度6．闭锁检查7．刀闸接触状况检查8．支持瓷瓶检查9．高压熔断器安装检查低压开关10．接地装置检查柜、低压母11．互感器安装检查线安12．母线接触面检查装质合格值介绍值外观完好无缺漏灵巧到位无误差接触到位正确靠谱接触到位洁净无损坏正确到位接地优秀，坚固靠谱安装正确接线切合要求结果间及用具13．母线及开关通电检测接触面平坦，无氧化膜，螺栓紧固切合力矩要求14 . 低压柜防小动物装置380V通电正常，开关指示动作正常15.带母连开关低压柜相位查对相位正确16.母线材质外观检查光洁平坦无变形损害17.螺栓紧固检查安装坚固，受力平均18.支架吊装切合承载重力要求19.母线平行及竖井安装保持平行度和垂直度20.分段母线拼装切合绝缘及过载要求21.母线与变压器之间的软连结连结坚固有裕度，无外加应力22.接地检查分段接地优秀、坚固查收结论：质检机构质量查收建议签名班组年月日施工队年月日项目部年月日监理年月日户外开关设施安装分项工程质量查验评定表Q/CSG 表编号：单项工程名称工程地址设施型号生产厂家安装地址（杆塔号）性 质量标准（同意误差）查验方法 查验工序时间查验项目及用具检查人质合格值 介绍值结果坚固、平坦，水平面倾斜不该1．设施、箱体支架安装检查＞1%。

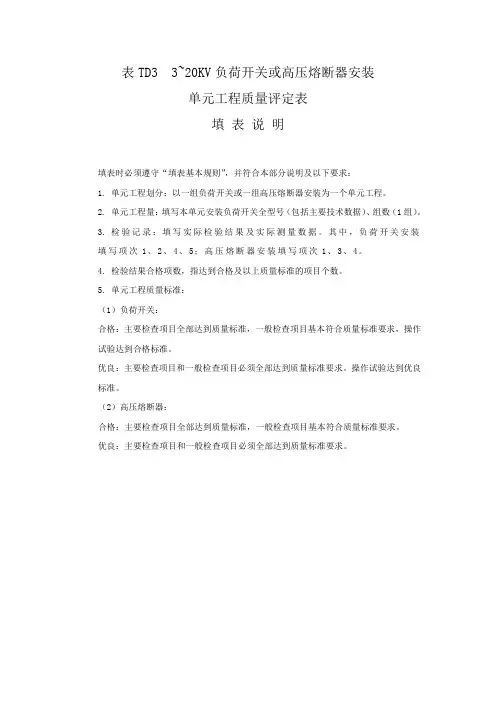

表TD3 3~20KV负荷开关或高压熔断器安装
单元工程质量评定表
填表说明
填表时必须遵守“填表基本规则”，并符合本部分说明及以下要求：
1. 单元工程划分：以一组负荷开关或一组高压熔断器安装为一个单元工程。

2. 单元工程量：填写本单元安装负荷开关全型号（包括主要技术数据）、组数（1组）。

3. 检验记录：填写实际检验结果及实际测量数据。

其中，负荷开关安装填写项次1、2、4、5；高压熔断器安装填写项次1、3、4。

4. 检验结果合格项数，指达到合格及以上质量标准的项目个数。

5. 单元工程质量标准：
（1）负荷开关：
合格：主要检查项目全部达到质量标准，一般检查项目基本符合质量标准要求，操作试验达到合格标准。

优良：主要检查项目和一般检查项目必须全部达到质量标准要求。

操作试验达到优良标准。

（2）高压熔断器：
合格：主要检查项目全部达到质量标准，一般检查项目基本符合质量标准要求。

优良：主要检查项目和一般检查项目必须全部达到质量标准要求。
