脚手架工程施工常用数据

（完整版）常用建筑施工数据常用施工参考数据一、砖混结构：1、水泥用量160Kg/㎡2、用砖量140-160块/㎡3、钢筋用量18-20Kg/㎡4、外墙抹灰面积=0.7-1倍建筑面积5、内墙抹灰面积=1.7倍建筑面积6、室内抹灰面积=3-3.4倍建筑面积7、240砖墙529块/m3；370砖墙522块/m3；490砖墙518块/m3；120砖墙552块/m3；180砖墙539块/m3；60砖墙606块/m38、外墙瓷砖面积=0.3-0.33倍建筑面积二、工程造价：1、砖混结构：620-630元/㎡2、框架结构：900-1100元/㎡3、底框结构：650-680元/㎡4、剪力墙结构：1200元/㎡5、短肢剪力墙结构：860-900元/㎡6、厂房框架：1300元/㎡7、别墅：1000-1200元/㎡8、办公楼框架：1300-1500元/㎡三、水泥地面抹灰3㎡/袋四、框架结构：1、水泥用量175-190Kg/㎡2、用砖量110-130块/㎡3、钢筋用量35-40Kg/㎡；公共建筑50-60Kg/㎡：厂房：70Kg/㎡4、外墙抹灰0.7-0.9建筑面积5、内墙抹灰面积=1.7倍建筑面积6、粘灰面积=2倍建筑面积五、损耗外墙瓷砖：横贴20-25%；竖贴10-15%；六、配合比C10配合比1：3.97:4.66:0.85 水泥用量235Kg/m3C15配合比1：1.769:3.76:0.49 水泥用量325Kg/m3 泵送C20配合比1：2.08:3.69:0.58 水泥用量330Kg/m3 2:4:6 C25配合比1：1.74:3.23:0.47 水泥用量373Kg/m3 2:3:5 C30配合比1：1.48:2.76:0.41 水泥用量424Kg/m3 2:2:4 2：1：2C35配合比1：1.67:3.25:0.44 水泥用量398Kg/m3 2；：2：342.5水泥一、一个土建工程师应该知道的数据（一）、普通住宅建筑混凝土用量和用钢量：1、多层砌体住宅：钢筋30kg/m2 砼0.3—0.33m3/m22、多层框架钢筋38—42kg/m2 砼0.33—0.35m3/m23、小高层11—12层钢筋50—52kg/m2 砼0.35m3/m24、高层17—18层钢筋54—60kg/m2 砼0.36m3/m25、高层30层H=94米钢筋65—75kg/m2 砼0.42—0.47m3/m26、高层酒店式公寓28层H=90米钢筋65—70kg/m2 砼0.38—0.42m3/m27、别墅混凝土用量和用钢量介于多层砌体住宅和高层11—12层之间以上数据按抗震7度区规则结构设计（二）、普通多层住宅楼施工预算经济指标1、室外门窗（不包括单元门、防盗门）面积占建筑面积0.20—0.242、模版面积占建筑面积2.2左右3、室外抹灰面积占建筑面积0.4左右4、室内抹灰面积占建筑面积3.8（三）、施工功效1、一个抹灰工一天抹灰在35平米2、一个砖工一天砌红砖1000—1800块3、一个砖工一天砌空心砖800—1000块4、瓷砖15平米5、刮大白第一遍300平米/天，第二遍180平米/天，第三遍压光90平米/天（四）、基础数据1、混凝土重量2500kg/m32、钢筋每延米重量0.00617*d*d3、干砂子重量1500kg/m3，湿砂重量1700kg/m34、石子重量2200kg/m35、一立方米红砖525块左右（分墙厚）6、一立方米空心砖175块左右7、筛一方干净砂需1.3方普通砂二、建筑行业必须懂的常识（一）、普通住宅建筑混凝土用量和用钢量：1、多层砌体住宅：钢筋：30kg/m2砼：0.3～0.33m3/m22、多层框架：钢筋：38～42kg/m2砼：0.33～0.35m3/m23、小高层11～12层：钢筋：50～52kg/m2砼：0.35m3/m24、高层17～18层：钢筋：54～60kg/m2砼：0.36m3/m25、高层30层H=94米：钢筋：65～75kg/m2砼：0.42～0.47m3/m26、高层酒店式公寓28层H=90米：钢筋：65～70kg/m2砼：0.38～0.42m3/m27、别墅：混凝土用量和用钢量介于多层砌体住宅和高层11～12层之间；以上数据按抗震7度区规则结构设计三、建筑行业顺口溜要想建设效果好，选择队伍要招标。

脚手架工程量计算规则一、引言脚手架是建筑施工中常用的临时支撑结构，用于提供工人在高空操作时的安全作业平台。

在施工过程中，准确计算脚手架的工程量是非常重要的，以确保项目进度和成本的控制。

本文将介绍脚手架工程量计算的一般规则和方法。

二、脚手架工程量计算的基本原则1. 高度计算：根据需要搭建脚手架的工作高度来确定脚手架的支撑高度。

通常情况下，脚手架的支撑高度应超过作业高度1米以上。

2. 面积计算：根据工程项目的实际需求，计算脚手架的搭设面积。

通常情况下，脚手架的面积计算包括平面面积和垂直面积两部分。

3. 长度计算：根据脚手架的安装位置和搭设需要，计算脚手架的长度。

长度计算通常包括水平支撑杆、竖向立杆、横向梁杆等。

4. 材料耗用计算：根据脚手架的设计要求和搭设规则，计算脚手架所需要的各类材料的耗用量。

三、脚手架工程量计算的具体步骤1. 调查勘测：在脚手架搭设前，进行现场调查勘测，了解工程项目的具体情况，包括工作高度、操作平台面积、脚手架的安装位置等。

2. 高度计算：根据调查勘测获取的数据，计算脚手架的支撑高度。

支撑高度一般由地面到安全作业平台的高度决定。

3. 面积计算：根据工程项目的实际需求，计算脚手架的平面面积和垂直面积。

平面面积一般由脚手架的底面积决定，垂直面积一般由脚手架的高度和宽度决定。

4. 长度计算：根据脚手架的安装位置和搭设需要，计算脚手架的长度。

长度计算包括水平支撑杆、竖向立杆、横向梁杆等的长度计算。

5. 材料耗用计算：根据脚手架的设计要求和搭设规则，计算各类材料的耗用量。

包括钢管、钢板、连接件等的数量计算。

四、脚手架工程量计算的注意事项1. 脚手架工程量计算需遵循施工规范和标准，确保工程质量和安全。

2. 在计算过程中，需考虑脚手架的连接方式、支撑杆的布置等因素。

3. 不同类型的脚手架在工程量计算时，可能会有一些不同的计算方法和规则。

4. 安全作业平台的面积应满足工作人员操作的需要，不能过小或过大。

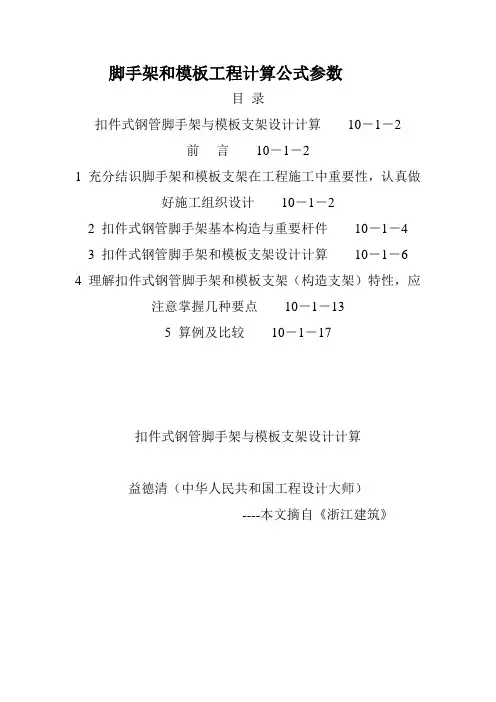

脚手架和模板工程计算公式参数目录扣件式钢管脚手架与模板支架设计计算10－1－2前言10－1－21 充分结识脚手架和模板支架在工程施工中重要性，认真做好施工组织设计10－1－22 扣件式钢管脚手架基本构造与重要杆件10－1－43 扣件式钢管脚手架和模板支架设计计算10－1－64 理解扣件式钢管脚手架和模板支架（构造支架）特性，应注意掌握几种要点10－1－135 算例及比较10－1－17扣件式钢管脚手架与模板支架设计计算益德清（中华人民共和国工程设计大师）----本文摘自《浙江建筑》前言扣件式钢管脚手架和模板支架工程是土木建筑工程施工中必不可少且十分重要暂时设施，它既为工程顺利施工，又直接影响工程质量、进度、效率、安全等。

二十余年来，国内经济迅速发展，高层建筑、大跨度建筑大量兴建，商品混凝土泵送现浇钢筋混凝土构造体系形成，都促使高层脚手架和空间高、跨度大模板支架应用日渐增多。

随之在工程施工中，编制高层脚手架和模板支架施工组织设计重要性也越加明显。

特别是近年来，扣件式钢管模板支架发生安全事故，引起了建设主管部门和工程部门关切和注重，为了贯彻浙江省建设厅“关于开展全省建设安全生产年活动”，笔者受省、市工程管理和施工部门邀请，针对扣件式钢管脚手架和模板支架设计计算中某些要点和问题，作了某些简介，有一某些工程技术人员但愿有书面资料，为此，笔者整顿成这篇文章，供施工部门技术人员编制施工组织设计时参照。

由于本人对施工技术知之不多，若有不当，请工程界同仁指正。

1 充分结识脚手架和模板支架在工程施工中重要性，认真做好施工组织设计1.1 脚手架工程脚手架是土木建筑工程施工必要使用重要设施，是为保证高处作业安全、顺利进行施工而搭设工作平台或作业通道，在构造施工、装修施工和设备管道安装施工中，都需要按照操作规定搭设脚手架。

脚手架是施工中必不可少，是随着工程进展需要而搭设。

虽然它是建筑施工中暂时设施，工程完毕就拆除，但它对建筑施工速度、工作效率、工程质量以及工人人身安全有着直接影响，如果脚手架搭设不及时，势必会迟延工程进度；脚手架搭设不符合施工需要，工人操作就不以便，质量会得不到保证，工效也提不高；脚手架搭设不牢固，不稳定，就容易导致施工中伤亡事故。

落地式脚手架的计算一、概况：本工程落地式脚手架搭设从室外地坪（建筑标高为-3.57m）至三层顶（建筑标高为8.430m），搭设高度12米。

一、计算依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-20035、《混凝土结构设计规范》GB50010-20106、《建筑施工手册》第五版二、脚手架总参数（图1）落地式脚手架剖面图三、横向水平杆验算横向水平杆内力及挠度按简支梁验算，支座反力按有悬挑的简支梁计算。

承载能力极限状态q=1.2×(g+gK1×la/(n+1))+1.4×QK×la/(n+1)=1.2×(0.033+0.1×1.2/(2+1))+1.4×3×1.2/(2+1)=1.768kN/m正常使用极限状态qK=g+gK1×la/(n+1)+QK×la/(n+1)=0.033+0.1×1.2/(2+1)+3×1.2/(2+1)=1.273kN/m1、抗弯验算计算简图如下：（图2）承载能力极限状态受力简图（图3）弯矩图Mmax=0.211kN·mσ=Mmax/W=0.211×106/4490=47.029N/mm2≤[f]=205N/mm2满足要求2、挠度验算计算简图如下：（图4）正常使用极限状态受力简图（图5）挠度图νmax=0.706mm≤[ν]＝min[lb/150，10]=6.667mm满足要求3、支座反力计算承载能力极限状态V=1.169kN正常使用极限状态VK=0.842kN四、纵向水平杆验算根据规范要求，纵向水平杆按三跨连续梁计算，且选择最不利的活荷载布置。

由上节可知F=V,FK=VKq=1.2×0.033=0.04kN/mqK=g=0.033kN/m1、抗弯验算Fqk=0.5QKLa/(n+1)lb(1+a1/lb)2=0.5×3×1.2/(2+1)×1×(1+0.15/1)2=0.793kN/mFq=1.40.5QKLa/(n+1)lb(1+a1/lb)2=1.4×0.5×3×1.2/(2+1)×1×(1+0.15/1)2=1.111kN/m简图如下：（图6）承载能力极限状态受力简图（图7）弯矩图Mmax=0.439kN·mσ=Mmax/W=0.439×106/4490=97.795N/mm2≤[f]=205N/mm2满足要求2、挠度验算（图8）正常使用极限状态受力简图（图9）挠度图νmax＝1.778mm≤[ν]＝min[la/150，10]=8mm 满足要求3、支座反力计算承载能力极限状态：Vmax=4.168kN·m五、扣件抗滑承载力验算扣件抗滑承载力验算：R=Vmax=4.168kN≤Rc=8kN满足要求六、立杆稳定验算脚手板理论铺设层数y=min{H/[(x+1)h],y Z}=41、立杆承受的结构自重标准值NG1kNG1K=Hgk+y(lb+a1)ng/2+0.0146n/2=12×0.154+4×(1+0.15)×2×0.033/2+0.0146×2/2=2.016kN2、构配件自重标准值NG2k1Z=min(y,m)=3NG2K=Z(Lb+a1)lagk1/2+zgk2la+laHgk3=3×(1+0.15)×1.2×0.1/2+3×0.17×1.2+1.2×12×0.01=0.963kN3、施工活荷载标准值NQK=(njgQkj+nzxQkx)(lb+a1)la/2=(1×3+0×2)×(1+0.15)×1.2/2=2.07kN4、风荷载统计立杆稳定组合风荷载时：取距架体底部的风荷载高度变化系数z=0.65连墙件验算风荷载产生的连墙件轴向力设计值计算时：取最高处连墙件位置处的风荷载高度变化系数z=0.65风荷载标准值：k=z s0=0.65×1.278×0.3=0.249kN/m2 风荷载产生的弯矩标准值：Mwk=klah2/10=0.249×1.2×1.22/10=0.043kN·m风荷载产生的弯矩设计值：Mw=0.9 1.4Mwk=0.9×1.4×0.043=0.054kN·m立杆荷载组合：不组合风荷载：N=1.2(NG1K+NG2K)+1.4NQK=1.2×(2.016+0.963)+1.4×2.07=6.473kN组合风荷载：N=1.2(NG1K+NG2K)+0.9 1.4NQK=1.2×(2.016+0.963)+0.9×1.4×2.07=6.183kN长细比验算：l0=k h=1.155×1.5×1.2=2.079m=l0/i=2.079×1000/15.9=130.755[]=210满足要求根据值查规范JGJ130-2011附录A.O.6得到=0.392则立杆稳定的验算式为：不组合风荷载：N/A=6.473×1000/(0.392×424)=38.92N/mm2f=205N/mm2 满足要求组合风荷载：N/A+MW/W=6.183×1000/(0.392×424)+0.054×106/4490=49.262N/mm2f=205N/mm2满足要求七、允许搭设高度验算不组合风荷载：[H]=[Af-(1.2NG2K+1.4NQK)]/1.2gk=(0.392×424×205-(1.2×0.963×1000+1.4×2.07×1000))/(1.2×0.154×1000)=162.547m组合风荷载：[H]={Af-[1.2NG2K+0.9 1.4（NQK+Mwk/W)]}/1.2gk=(0.392×424×205-(1.2×0.963×1000+0.9×1.4×(2.07×1000+0.043×106/4490)))/(1.2×0.154×1000)=164.05mH=12m≤[H]=162.547m满足要求八、连墙件承载力验算计算连墙件的计算长度：a0=a=0.3×1000=300mm,=a0/i=300/15.9=18.868[]=210 根据值查规范JGJ130-2011附录A.O.6得到=0.949风荷载作用在一个连墙件处的面积Aw=2×h×2×la=2×1.2×2×1.2=5.76m2风荷载标准值：k=z s0=0.65×1.278×0.3=0.249kN风荷载产生的连墙件轴向力设计值：Nlw=1.4kAw=1.4×0.249×5.76=2.01kN连墙件的轴向力设计值：Nl=Nlw+N0=2.01+3=5.01kN其中N0由JGJ130-2011第5.2.12条进行取值。
