常用电缆基础知识
常用电缆基础知识
一、电线电缆的应用主要分为三大类
1、电力系统
电力系统采用的电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备电线电缆等。

2、信息传输系统
用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。

3、机械设备、仪器仪表系统
除架空裸电线外几乎其他所有产品均有应用，但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。

二、电缆的型号：
1、型号的组成：
①、用途代码－不标为电力电缆，K为控制缆，P为信号缆；
②、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯；
③、导体材料代码－不标为铜，L为铝；
④、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套；
⑤、派生代码－D不滴流，P干绝缘；
⑥、外护层代码；
⑦、特殊产品代码－TH湿热带，TA干热带；
⑧、额定电压－单位KV
2、型号含义：
R－连接用软电缆（电线），软结构。

V－聚氯乙烯绝缘。

V－聚氯乙烯护套。

B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温。

P－编织屏蔽、P2－铜带屏蔽、P22－钢带铠装。

Y—预制型、一般省略，或聚乙烯护套。

FD—产品类别代号，指分支电缆。

YJ—交联聚乙烯绝缘
ZR—阻燃型
NH—耐火型
3、命名原则：
根据产品结构描述按从内到外的原则
导体-->绝缘-->内护层-->外护层-->铠装型式

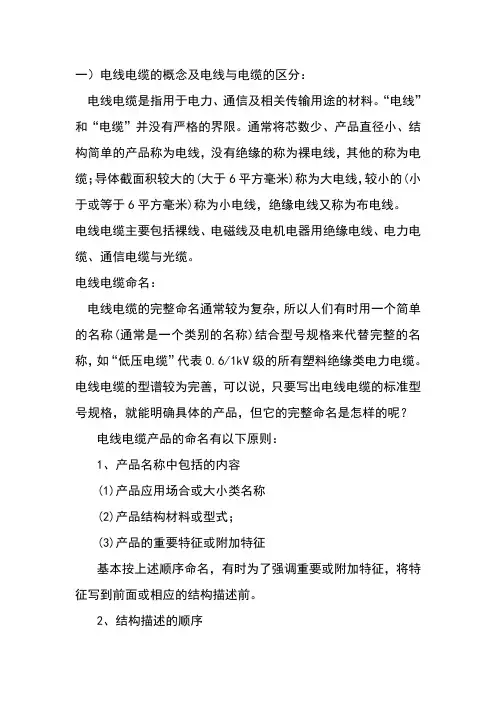

三、电线与电缆的区分
“电线”和“电缆”并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

四、生活、工作中比较常见的电缆型号
1、SYKV有线电视专用电缆
结构：（同轴电缆）单根无氧圆铜线。

纵孔聚乙烯绝缘、聚氯乙烯护套同轴电缆。

我们家庭常用的是细缆（最大传输距离为185米）。

同轴电缆的得名与它的结构相关。

同轴电缆也是局域网中最常见的传输介质之一。

它用来传递信息的一对导体是按照一层圆筒式的外导体套在内导体（一根细芯）外面，两个导体间用绝缘材料互相隔离的结构制选的，外层导体和中心轴芯线的圆心在同一个轴心上，所以叫做同轴电缆，同轴电缆之所以设计成这样，也是为了防止外部电磁波干扰。

2、HYVR双绞线电缆、最常用的以太网（100 Mbit/s）电缆，
（1GB=1024MB，1MB=1024KB，1KB=1024Bytes，1Bytes= 8bit，100Mb带宽的网络下载时，理论上的速度应该是100除以8等于12.5MB。

Mbps是电信部门衡量网络带宽的单位，意思是兆比特位每秒，Kb与KB的区别）
俗称：网线，连接用RJ45水晶头。

连接方法：
标准568B接法：
橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8
标准568A接法：
绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8
两头都是568B的，叫直连线，、一头568A一头568B的叫交叉线。

5、BVV多芯单股圆型护套线、铜芯聚氯乙烯绝缘、聚氯乙烯护套圆型电缆。

6、BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，我们最常用的“护套线”
8、RVV 铜芯聚氯乙烯绝缘、聚氯乙烯护套软电缆。

另外还有：
BLV铝芯聚氯乙烯绝缘电线
BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套电线
RVB铜芯聚氯乙烯绝缘平型连接线软线，扁形无护套软线BVS铜芯聚氯乙烯绝缘绞型软
BYR聚乙烯绝缘软电线
BYVR聚乙烯绝缘聚氯乙烯护套软线
RY聚乙烯绝缘软线
RYV聚乙烯绝缘聚氯乙烯护套软线
五、载流量：
导线标称截面积—安全载流量（A）—允许接用负荷（220V/380V）电流一般从导体的表层通过，BVR线比BV线的载流量要大一些。

1.0平方铜线—6A—1.2KW/
2.1KW
1.5平方铜线—10A—2KW/3.4KW
2.5平方铜线—15A—3KW/5.2KW
4.0平方铜线—25A—7KW/12.1KW
6.0平方铜线—35A—10.7KW/18.5KW
10平方铜线—60A—13.5KW/23.3KW
GB5023-1997聚氯乙烯绝缘电缆型号对照表
227是指IEC的出版物编号---针对聚氯乙烯电线的标准 01，02则是指其具体的番号。

1 、一般用途单芯硬导体无护套电缆
227 IEC 01 BV
2 、一般用途单芯软导体无护套电缆
227 IEC 02 RV
3 、内部布线用导体温度为 70℃的单芯实心导体无护套电缆
227 IEC 05 BV
4 、内部布线用导体温度为 70℃的单芯软导体无护套电缆
227 IEC 06 RV
5 、内部布线用导体温度为 90 ℃的单芯实心导体无护套电缆
227 IEC 07 BV-90
6 、内部布线用导体温度为 90℃的单芯软导体无护套电缆
227 IEC 08 RV-90
7 、轻型聚氯乙烯护套电缆
227 IEC 10 BVV
8 、扁形无护套软线
227 IEC 42 RVB
9 、户内装饰照明回路用软线
227 IEC 43 RVS
10 、轻型聚氯乙烯护套软线
227 IEC 52 RVV
11 、普通聚氯乙烯护套软线
227 IEC 53 RVV
注意事项：
1、家庭布线时，一般采用300V/500V耐压。

从穿管布线来说，用BVR型电线比BV型电线好，BV型电线在管内发热时由于应力的原因更容易出现短路现象。

BVR线接头一般要求焊锡，否则容易虚接造成一定隐患，照明线路中接头很多，为了减少施工量，用BV线好一
些。

如果有较大容量的用电设备，额定电压为380V，要考虑
450V/750V耐压的。

考虑价格原因，BVR线比BV线贵50%左右。

2、绝缘电线的导线直径和截面的关系可用几何公式计算，但不完全一致。

例如2.5平方毫米的单股线，其导线的直径d国标规定为1.78毫米，计算其截面：
S=∏×（d/2）×（d/2）=∏×（1.78/2）×（1.78/2）=2.49mm2
3、辨别电线质量好坏
①重量:质量好的电线，一般都在规定的重量范围内。

如常用的截面积为
1.5mm2的塑料绝缘单股铜芯线，每100 m重量为1．8～1．9 kg；
2.5mm2的塑料绝缘单股铜芯线，每100 m重量为2．8～3．0 kg；
4.0mm2的塑料绝缘单股铜芯线，每100 m重量为4．1～4．2 kg；质量差的电线重量不足，要么长度不够，要么电线铜芯杂质过多。

②铜质：合格的铜芯电线铜芯应该是紫红色、有光泽、手感软。

而伪劣的铜芯线铜芯为紫黑色、偏黄或偏白，杂质多，机械强度差，韧性不佳，稍用力即会折断，而且电线内常有断线现象。

检查方法，把电线一头剥开2 cm，然后用一张白纸在铜芯上稍微搓一下，如果白纸上有黑色物质，说明铜芯里杂质比较多。

另外，伪劣电线绝缘层看上去似乎很厚实，实际上大多是用再生塑料制成的，时间一长，绝缘层会老化而漏电。

③厂家：假冒伪劣电线往往是“三无产品”，但上面却也有模棱两可的产地等标识，如中国制造、中国某省或某市制造等，这实际等于未标产地。

④价格：由于假冒伪劣电线的制作成本低，因此，商贩在销售时，常以价廉物美为幌子低价销售，使人上当。
