作业遥感上机05

2010 12《遥感应用》实验报告1实验一 数据输入一、 实习目的掌握TM 图像数据输入的主要方法。

二、 实习内容主要包括单波段TM 图像数据输入、多波段组合文件的生成。

三、 实习过程1、单波段二进制图像数据输入1) 打开ERDAS ，在ERDAS 图标面板工具条中，点击打开输入输出对话框，如图所示。

并做如下图的选择点击OK 弹出Import Generic Binary Data 对话框，如下图所示在Data Format下拉框中选择BSQ，在Data Type下拉框中选择Unsigned 8 Bit，文件行列数的输入：在实验一TM数据中右击header.dat文件，点击用记事本打开，找到相关的行列数据，在Row中填入5733，在Cols填入6773，在Bands中选择1，然后点击Save Option，最后点击OK 执行数据输入，完成后关闭窗口。

用viewer打开转换后的band1.img文件，如图2重复上述过程，依此将七个波段的数据全部输入，完成了7个波段的输入。

2、组合波段数据：为了图像处理与分析，需要将上述转换的单波段文件组合为一个多波段图像文件。

步骤：在ERDAS图标面板工具条中，点击Interpreter--Utilities--Layer Stack打开Layer Selection and Stacking的对话框。

在input file中选择输入文件路径，将转换后的img图像文件逐一选入layer框，勾选ignore zero instats选项点击ok完成波段组合。

合成后的图像如图所示。

3四、实验小结：在此次实验的过程中遇到了很多问题，由于是初次接触遥感图像处理的软件，刚开始软件的安装就出现了很多问题，没有认真的阅读实验安装过程，造成软件证书无效，不能正常运行。

在今后的学习过程中要更加踏实，努力按照老师的要求去做，做实验的时候多思考，勤尝试。

实验二遥感图像几何纠正一、实验目的掌握遥感图像的纠正过程二、实验内容根据实验的数据，对两张图片进行几何纠正4三、 实验流程显示图像模型→调用几何纠正模型→启动控制点工具→采集地面控制点和地面检查点→计算变换参数→灰度重采样→纠正精度评定四、 实验步骤1、在开始---程序菜单中打开ERDAS ，点击Viewer 菜单，则出现了Viewer2。

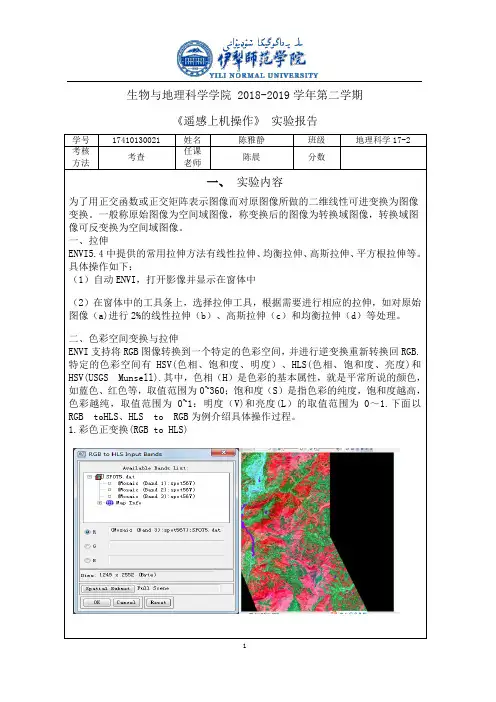

生物与地理科学学院 2018-2019学年第二学期《遥感上机操作》实验报告
三、色彩拉伸
1. 去相关拉伸
2.photographic拉伸
四、交互式直方图拉伸
直方图拉伸通过拉伸对比度来对直方图进行调整，从而“扩大”前景和背景灰度的差别，达到强对比度的目的。

选择Display→Custom Stretch可以打开交互式直方图拉伸操作窗口，对图文据进行拉伸。

五、直方图均衡化
直方图均衡化(histogram equalization)是使变换后图像灰度值的概率密度为均匀分布的映射变换方法，通过直方图均衡化处理，图像对比度得到了提高。

直方图均衡化将改变：①图像的灰度级：②原有灰度级中的像素比例。

经直方图均衡。

实验报告课程名称：遥感导论专业班级学生姓名：学号：教师姓名：实验一航空像片的立体观测一、实验目的掌握使用立体镜进行航交像片立体现察的方法。

二、实验原理当人眼观察物体时，出现左右视差，反映到眼睛视网膜上，构成生理视差，便产生了与观食实物时一样的立体视觉效果。

三、实验步骤（1）将立体镜置于两张有重叠部分的卫星图片上方，将立体镜中央对准左右像片的中缝，左眼看左像片，右眼看在右像片，不断调整卫星图片的位置，直至图片相同部分能重合时，进行卫星图片立体观测。

（2）观测卫星图片立体效果，并解译出相应地物。

四、实验总结通过这次小实验，我们认识了遥感卫星图，并明白了如何利用立体镜进行航空相片的立体观测，以及见识了立体观测的效果，初步了解如何目视解译出遥感卫星地图。

实验二遥感图像的光学合成原理一、实验目的1.了解彩色的基本特性和相互关系；2.掌握三原色及其补色，掌握加色法；3.了解和认识色度图；4.认识正负相片的生产过程。

二、实验原理任意三种线性无关的颜色都能构成颜色空间，利用颜色空间就能进行颜色的识别、对比、及计算，摄影相片感光成像是由于物体对可见光的各个波段具有选择性的吸收和反射，则产生了彩色；物体对可见光波段不具有选择性的吸收和反射，即对各个波段具有灯亮吸收和反射，产生了非彩色。

三、实习步骤（1）彩色的基本特性及其相关关系（2）三原色、补色和加色法（3）补色（4）色度图图一色调特性图图二三原色合成图三互补色与非互补色图四色度图四、实验总结通过实验，弄懂了遥感图像的部分重要概念，以及相互之间的关系，遥感图像光学处理的目的是通过光学手段增强目标地物的影像差异或影像特征，将目标地物从环境背景信息中提出出来，通过观察三组不同枫叶的图像发现明度影响的图片的明亮程度，体现的是物体的反射率；色调是影响物体的反射的波长；而饱和度则是反应的是色彩波长段的纯洁程度，波段越短色彩饱和度越高；实验中体验了三原色RGB的变化，产生色彩的变化效果，补色则是指两种颜色缓和后产生白色或者是灰色，色度表则是表现了可见光波段在明度、色调、饱和度多重作用下的颜色变化区域。

遥感实验报告学院：专业班级：学号：姓名教师：实验一卫片立体观测一、实验目的1.掌握使用立体镜进行卫片立体观察的方法；2.亲深体验立体观察卫片；3.了解立体观察的原理；4.掌握立体镜的使用方法。

二、实验准备1、立体镜；2、立体镜使用说明书；3、遥感卫星相片。

三、实验理论依据或知识背景当双眼分别同时观察一对相片时，当双眼分别同时观察一对相片时，存在左右视察的相片会放映到眼睛的视网膜上，睛的视网膜上，构成生理视差，由此便产生了与观察实物时一样的立体视构成生理视差，觉效果。

通常这种认为条件下，对立体像对进行观察，觉效果。

通常这种认为条件下，对立体像对进行观察，而获取立体感觉为人造立体感觉。

四、实验内容1、准备立体镜，取出立体镜并正确安装。

2、取一对卫片像对，找出一对相似性比较高的卫片。

3、分别找出两个卫片的像主点。

4、将像片按左右放置，使影像的重叠部分向内，于眼基线的直线上。

移动立体镜，使立体镜的基线平行于像主点连线：眼基线的直线上，移动立体镜，使立体镜的基线平行于像主点连线。

5、立体镜下移动像片见的距离，在直到观察到相应的像点融合为一体而获得立体感觉，而且观察时没有不适的感觉：立体感觉，而且观察时没有不适的感觉：当立体像对范围内高差太大时。

6、当立体像对范围内高差太大时，在某一部分不易同时看出山顶及山谷的立体感模型，需要调整基线长度，才能实现立体感观察：体感模型，需要调整基线长度，才能实现立体感观察。

7、整理好卫片，放好立体镜，清理试验台。

五、实验结果经过老师的指导，多次调整航片终于观察到了卫片的立体效果。

六、实验总结本次试验虽然观察到了卫片的立体效果，但实验全过程不熟练整个试验中没有出现错误，但试验速度有点慢，原因是对实验全过程不熟练，保证实验成功的关键问题有一定的掌握程度；在找卫片时尽量找相似性比较高的以便立体观察；认真阅读实验教程，对实验原理及方法有一定的掌握程度；选用的卫片必须是两张相邻且有部分重叠的相对；两眼必须分别各看一张像片，通常称之为“分像”，像片安放时，对应点的连线必须与双眼基线平行，且两像片的距离需要调整，两张像片的比例要尽可能的一致。
