测绘技术中的数字化测量方法解析

数字化测绘技术在土地测量中的应用探索

【摘要】随着科学技术不断发展，计算机技术的不断完善，数字信息化的时代已经到来。而测绘技术也慢慢由人工实际测绘的方式转向由测量器械智能绘制的方式，这一数字技术的突破性革命应用使得测量绘制工作，特别是土地测量工作变得更加精确方便。土地测量工作是为了国家对于土地进行有效管理及规划的一个基础，在土地利用时可以在之前土地测量时建立的数据库中找到相关资料，因此其精确的测量方式就显得尤为重要。

【关键字】数字化测绘技术，土地测量，应用探索

中图分类号：s29文献标识码： a 文章编号：

一．前言

随着科技的发展，现代化的数字测绘技术已经越来越多的运用在土地测量的工作中，使数字化测绘技术和土地测量紧密结合。同时伴随着土地测量行业的健康快速发展，测绘技术工作在此过程中都有着极其重要的作用以及影响，测绘技术在为土地测量单位各阶段提供测绘数据的同时也能够促进土地测量单位降低成本，从而为广大百姓带来切实的实惠。因此，我们更加要重视数字化测绘技术，加强数字化测绘技术的发展、改革与创新，同时也要加强和规范整个土地测量测绘的管理工作，只有这样才能够使土地测量测绘更加的规范化、制度化、合理化。要严格依照《测绘法》对有关测绘的技术与质量管理工作进行要求。笔者根据目前的数字测绘的研究进展，简单介绍数字化测绘技术，并结合土地测量分析数字化测绘技术的实际应用及其具有的优势。

二．数字化测绘技术

1.数字化测绘简介

数字化测绘是利用现代化的测量仪器（如：全站仪、gps、卫星定位系统等）对地质形貌进行采集并以坐标形式转化为数字化信息，然后利用计算机通过专业软件处理得到地图的电子绘制方法。数字化测绘以计算机技术、卫星定位技术等高新技术为基础，高效、快捷、和精确的测量结果更符合如今的信息化时代，改变了以往在白纸上画图的传统模式，并且具有精确的测量精度和较短的测量时间的优势。

2.数字化测绘的主要内容

（一）将地图数字化。当需要某一地区的数字地图，如果由于测量经费不足或是时间不允许，而不能对某一地区进行数字地图的绘制时，此种方法可以快速的解决这类问题。一般采用扫描矢量法，扫描矢量法的精度较高，但其主要依赖于原图的绘制精度。在扫描的时候难免受到一些影响而产生误差，并且其绘制的结果主要是将原图数字化，导致其时效性不足。所以这种方法只能是应急需要，不可作为资料保存，但也可以根据实际情况，通过进一步测量对得到的数字化地图进行补充和更新，对一些具体事物的坐标进行精确调整，这样可以提高数字地图的精确程度以及实效性。

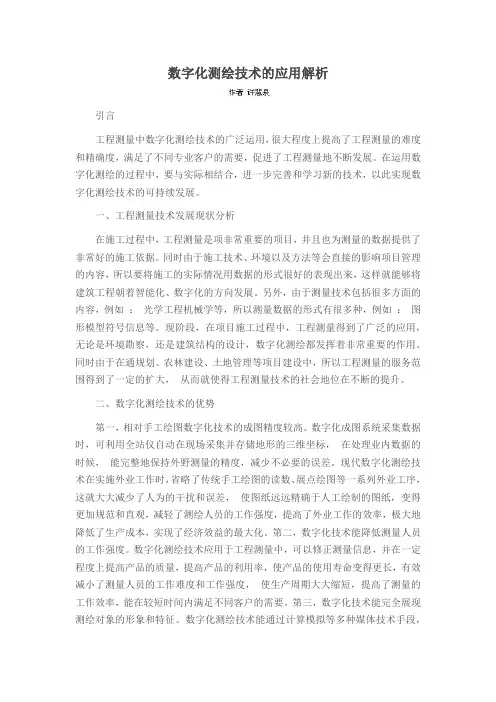

数字化测绘技术的应用解析

引言

工程测量中数字化测绘技术的广泛运用，很大程度上提高了工程测量的难度和精确度，满足了不同专业客户的需要，促进了工程测量地不断发展。在运用数字化测绘的过程中，要与实际相结合，进一步完善和学习新的技术，以此实现数字化测绘技术的可持续发展。

一、工程测量技术发展现状分析

在施工过程中，工程测量是项非常重要的项目，并且也为测量的数据提供了非常好的施工依据。同时由于施工技术、环境以及方法等会直接的影响项目管理的内容，所以要将施工的实际情况用数据的形式很好的表现出来，这样就能够将建筑工程朝着智能化、数字化的方向发展。另外，由于测量技术包括很多方面的内容，例如 ： 光学工程机械学等，所以测量数据的形式有很多种，例如 ： 图形模型符号信息等。现阶段，在项目施工过程中，工程测量得到了广泛的应用，无论是环境勘察，还是建筑结构的设计，数字化测绘都发挥着非常重要的作用。同时由于在通规划、农林建设、土地管理等项目建设中，所以工程测量的服务范围得到了一定的扩大， 从而就使得工程测量技术的社会地位在不断的提升。

二、数字化测绘技术的优势

第一，相对手工绘图数字化技术的成图精度较高。数字化成图系统采集数据时，可利用全站仪自动在现场采集并存储地形的三维坐标， 在处理业内数据的时候， 能完整地保持外野测量的精度，减少不必要的误差。现代数字化测绘技术在实施外业工作时，省略了传统手工绘图的读数、展点绘图等一系列外业工序，这就大大减少了人为的干扰和误差， 使图纸远远精确于人工绘制的图纸，变得更加规范和直观，减轻了测绘人员的工作强度，提高了外业工作的效率，极大地降低了生产成本，实现了经济效益的最大化。第二，数字化技术能降低测量人员的工作强度。数字化测绘技术应用于工程测量中，可以修正测量信息，并在一定程度上提高产品的质量，提高产品的利用率，使产品的使用寿命变得更长，有效减小了测量人员的工作难度和工作强度， 使生产周期大大缩短，提高了测量的工作效率，能在较短时间内满足不同客户的需要。第三，数字化技术能完全展现测绘对象的形象和特征。数字化测绘技术能通过计算模拟等多种媒体技术手段，把测绘对象的形象和特征完整地展现出来，改变了传统测绘过程中数字、符号等杂乱图像，更好地存储数字化产品，简化产品保管的过程，并且使产品更易于修改。把产品的现势性和不变形性进行存储，避免测绘出现重复，减少了测绘图纸的浪费，提高了工程测绘中地形图的应用。

２０１３年第１６期　电子技术论坛　工程测量中数字化技术的研究及应用　■杨　鸿　本文讲述的数字化测绘技术是伴随着计算机、网络技术发展及测量　仪器智能化而兴起的一门新兴的测绘技术。主要围绕工程测量中的数字　化技术、数字化测绘的特点、数字化测绘中作业模式的选择、数字化测　绘技术在工程测量中的应用等问题进行探讨。　一、概述　传统工程测量技术的服务领域主要包括水利、交通、建筑金属矿山　等行业。随着经济发展和社会的进步，现代的数字化技术、全球定位技　术（ＧＰＳ）、地理信息技术（ＧＩＳ）、遥感技术（ＲＳ）等各种新技术在工　程测量中得以应用与研究。　二、工程测量中的数字化技术　（一）地图数字化技术　在建立各种ＧＩＳ系统时，对原有地图进行数字化处理，在建库工作　中占据了相当大的工作量，各工程测绘部门都投人相当大的人力和财　力。对于已有纸制地图，若其现势性、精度和比例尺能满足要求，就可　以利用数字化仪将其输入计算机、经编辑、修补后生成相应的数字地图。　当前有手扶跟踪数字化和扫描矢量化两大类仪器，针对大比例尺地形　图，大多数扫描矢量化软件能自动提供提取多边形信息，高效，便捷，　保真的对地图进行数字化处理。　（二）数字化成图手段　大比例尺地形图和工程图的测绘是传统工程测量的重要内容，常规　的成图方法野外工作量大，作业艰苦，作业程序复杂，同时还有繁琐的　内业数据处理和绘图工作，成图周期长，产品单一，难以适应社会飞速　发展的需要。而数字化成图技术具有精度高，劳动强度小，更新方便，　便于保存管理及应用，易于发布等特点，目前，数字化成图技术有内外　业一体化和电子平板两种模式，内外业一体化是一种外业数据采集方　法，主要设备是全站仪，电子手簿等，其特点是精度高，内外业分工明　确，便于人员分配，从而具有较高的成图效率。　三、数字化测绘的特点　（一）数字化测绘系统是以笔记本电脑为载体，以Ｃ语言开发的　程序软件为控制，以显示民间为图面，融极坐标法，勘丈测量法和平板　作图法于一体的野外测绘方法。　（二）该系统以ＷＩＮ２０００为操作系统，采用全汉化菜单，菜单提　示清晰，用户界面友好，操作简便，易学易用。　（三）野外数据采集方法丰富，灵活，实用，系统提供了二十种比　较惯用的，适合我院生产实际的，简便的，有效的碎步测量方法，提供　可靠的、无误的记录格式提示，供使用者选择和调用。　（四）数据输入灵活多样，即接收全站仪自动输入的观测数据，同　时也能接收手工输入的观测数据。　（五）便携机随着全站仪的观测同步显示，同步显示能够及时判断　测量的正确与错误，避免错误的发生，同步存储防止数据丢失。　（六）野外建立数字地面模型，插绘折线，等高线，检查地貌测量　是否符合实际情况。　（七）有较强的图形支撑功能，能够对图形缩放，平移，开窗、捕　捉、编辑、修改，能有各种字体（等线、楷体、仿宋等）的汉字注记修　改功能。　四、数字化测绘中作业模式的选择问题　法和无码方法。编码方法在记录测量数据时必须按碎部点的类型及相互　间几何关系输入特征编码，作业员不仅要熟记编码，为正确输入编码，　测站与棱镜间还需要较多有关测点的信息交流，因此作业速度慢。尤其　当地形复杂、通视困难、对一个地物的测量是不连续的，甚至要经过几　个测站的观测才能完成时，作业难度大，出错机会多。无码作业则不需　输入任何编码，代之以绘制草图记录所测点位及相邻关系。测站与棱镜　间联络较少，测站照准目标操作电子手簿驱动全站仪测取数据后，只需　向棱镜处作业员报告碎部点号。作业员随棱镜现场绘制草图，轻松且不　易出错。　五、数字化测绘技术在工程测量中的应用　（一）数字测图的主要内容。①原图数字化。当一个地区需要用到　数字地形图而一时因经费困难或受到时间等原因的限制时，该方法是最　适宜的。它能够充分利用现有的地形图，仅需配备计算机、数字化仪或　扫描仪、绘图仪再配以数字化软件就可以开展工作，并且可以在很短的　时间内获得数字化成果。它的工作方法有两种：手扶跟踪数字化及扫描　矢量化，其中后一种的精度、效率更高。②地面数字测图。在没有合乎　要求的大比例尺地图的地区，可直接采用地砸数字测图的方法，该方法　也称为内外业一体化数字测图，是我国目前各测绘单位用得最多的数字　测图方法。采用该方法所得到的数字地图的特点是精度高，只要采取一　定的措施，重要地物相对于邻近控制点的精度控制在５ｃｍ内是可以做　到的。　（二）数字测图在矿山测量中的应用。随着国家矿山测量的目的是　为了全面矿山土地的属性、位置、面积、用途、经济价值及相互之间的　关系，为建立矿山信息系统奠定基础。随着高新测绘技术的开发和应用，　数字化测绘技术的应用得到迅速发展。较之传统的大（小）平板仪（地　形、地籍）测绘技术，数字化测绘可以让测绘产品更加多样化，技术含　量和应用水平更高，设备的使用与维护更加方便、快捷、直观，与传统　的测绘产品相比，数字化测绘具有明显的优越性。　（三）数字测绘在数字地球中的应用。简言之，数字地球就是把经　济和社会发展方方面面的信息，加载于一个统一的地理坐标框架中按数　字的形式存贮于计算机，任何机构或个人均可通过网络通讯技术，足不　出户便获取所需的信息做到“秀才不出门，全知天下事”。数字地球是　一个十分庞大的系统工程，技术复杂，涉及部门多，没有任何一个部门　或团体能单独承担，它需要地球科学、信息科学、空间技术和众多应用　部门的配合。测绘作为地学和信息学的重要组成部分，在国家空间数据　基础设施建设中具有不可替代的地位，空间基础信息的获取、处理，向　信息高速公路提供内容丰富、形式多样的信息货物等工作已历史地落在　测绘工作者肩上。可以说，数字地球始于测绘。　六、结语　数字化测绘技术是伴随着计算机、网络技术的发展及测量仪器的智　能化而兴起的一门新兴的测绘技术。数字中国、数字城市等概念的提出　以及相关数字化工程的启动，特别是全球定位系统（ＧＰＳ）、地理信息　系统（ＧＩＳ）、摄影测量与遥感（Ｒ§）以及数字化测绘、地面与井下测　量先进技术的发展，使工程测量的手段和方法产生了深刻的变化。工程　测量的服务领域也相应进一步延伸，而且正朝着测量数据采集和处理的　自动化、实时化和数字化方向发展，值得在我国金属矿山企业中推广使　用。　数字化测绘设备是全站仪加电子手簿或电子平板，作业分为编码方　（作者单位：山东省莱州市金城镇龙埠金矿）

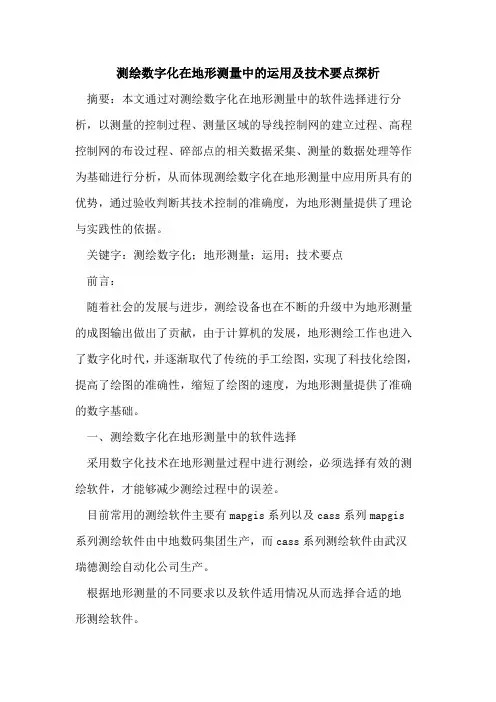

测绘数字化在地形测量中的运用及技术要点探析

摘要：本文通过对测绘数字化在地形测量中的软件选择进行分析，以测量的控制过程、测量区域的导线控制网的建立过程、高程控制网的布设过程、碎部点的相关数据采集、测量的数据处理等作为基础进行分析，从而体现测绘数字化在地形测量中应用所具有的优势，通过验收判断其技术控制的准确度，为地形测量提供了理论与实践性的依据。

关键字：测绘数字化；地形测量；运用；技术要点

前言：

随着社会的发展与进步，测绘设备也在不断的升级中为地形测量的成图输出做出了贡献，由于计算机的发展，地形测绘工作也进入了数字化时代，并逐渐取代了传统的手工绘图，实现了科技化绘图，提高了绘图的准确性，缩短了绘图的速度，为地形测量提供了准确的数字基础。

一、测绘数字化在地形测量中的软件选择

采用数字化技术在地形测量过程中进行测绘，必须选择有效的测绘软件，才能够减少测绘过程中的误差。

目前常用的测绘软件主要有mapgis系列以及cass系列mapgis系列测绘软件由中地数码集团生产，而cass系列测绘软件由武汉瑞德测绘自动化公司生产。

根据地形测量的不同要求以及软件适用情况从而选择合适的地形测绘软件。 cass测绘软件的应用是建立在autocad软件应用的基础之上的，rsms测绘软件则是建立在gis图形平台基础之上的，其利用全站仪以及电子手簿进行数据的存储，并与计算机进行数据的编辑与交互，从而进行图形的绘制。

目前，我国各单位在进行地形测量的过程中均采用此种软件进行数字化测绘，由于其操作简便、成图方便因此在市场上较为普及。

二、测绘数字化在地形测量中的实际技术运用

（一）测量的控制过程

控制测量具有控制全局、避免误差等作用，因此在平面控制测量、高程控制测量以及三维控制测量的过程中，必须建立cps控制网以及导线控制网、高程控制网，然后分为四等控制网对地形进行测绘，从而使得测绘的图像能够构成地形图的整体，起到总揽全局的作用。
