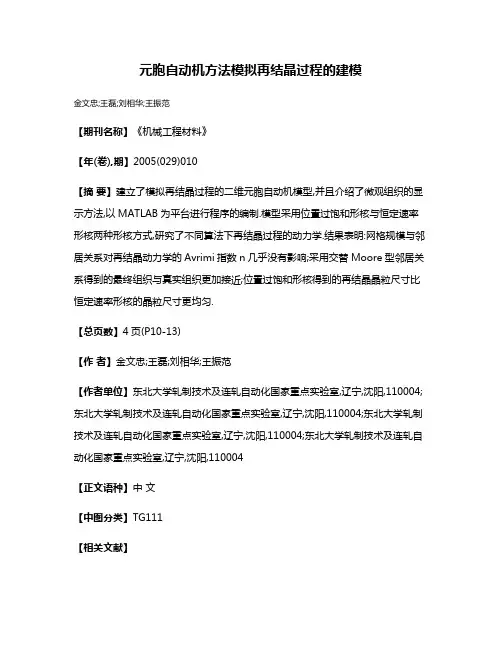

元胞自动机方法模拟再结晶过程的建模
金文忠;王磊;刘相华;王振范
【期刊名称】《机械工程材料》
【年(卷),期】2005(029)010
【摘 要】建立了模拟再结晶过程的二维元胞自动机模型,并且介绍了微观组织的显示方法,以MATLAB为平台进行程序的编制.模型采用位置过饱和形核与恒定速率形核两种形核方式,研究了不同算法下再结晶过程的动力学.结果表明:网格规模与邻居关系对再结晶动力学的Avrimi指数n几乎没有影响;采用交替Moore型邻居关系得到的最终组织与真实组织更加接近;位置过饱和形核得到的再结晶晶粒尺寸比恒定速率形核的晶粒尺寸更均匀.
【总页数】4页(P10-13)
【作 者】金文忠;王磊;刘相华;王振范
【作者单位】东北大学轧制技术及连轧自动化国家重点实验室,辽宁,沈阳,110004;东北大学轧制技术及连轧自动化国家重点实验室,辽宁,沈阳,110004;东北大学轧制技术及连轧自动化国家重点实验室,辽宁,沈阳,110004;东北大学轧制技术及连轧自动化国家重点实验室,辽宁,沈阳,110004
【正文语种】中 文
【中图分类】TG111
【相关文献】 1.静态再结晶过程的元胞自动机模拟(Ⅰ)——微观组织演化和动力学研究 [J], 郭娟;王艳敏;李卫;吴迪;赵宪明
2.元胞自动机方法模拟材料点蚀过程的建模过程 [J], 刘静;李自力;侯蕾;曹志栓
3.Cr12MoV钢动态再结晶过程的元胞自动机模拟 [J], 陈森林;廖敦明;滕子浩;陈涛
4.元胞自动机方法对动态再结晶过程的模拟 [J], 何燕;张立文;牛静;裴继斌
5.动态再结晶过程的定量化可视化元胞自动机模拟 [J], 王琴;方绿频
因版权原因，仅展示原文概要，查看原文内容请购买
精 密 成 形 工 程 第13卷 第6期 112 JOURNAL OF NETSHAPE FORMING ENGINEERING 2021年11月
收稿日期：2021-04-15
基金项目：重庆市技术创新与应用发展专项重点项目（CSTC2019jscx-mbdxX0025）
作者简介：姜中涛（1984—），男，博士，副教授，主要研究方向为轻合金材料设计与组织性能。
通讯作者：周志明（1976—），男，博士，教授，主要研究方向为材料精密成形（铸造、模锻、挤压和注塑等）、材料表
面改性与强化。
7050铝合金锻件固溶处理工艺优化研究
姜中涛1，汪鑫2，周志明2，林海涛3，杨绪盛1，代芳芳3
（1. 重庆文理学院 新材料技术研究院，重庆 402160；2. 重庆理工大学 材料科学与工程学院，
重庆 400054；3. 西南铝业（集团）有限责任公司，重庆 401326）
摘要：目的 研究不同固溶温度和固溶保温时间对航空某锻件7050铝合金组织和性能演变规律的影响，优
化7050铝合金锻件的固溶热处理工艺参数。方法 通过采用金相组织观察、SEM分析、EBSD测试、导电
率测试、室温拉伸性能测试等方法，对比研究合金组织变化如何影响力学性能。结果 随着固溶温度的升高
（474~483 ℃），合金再结晶分数逐渐升高，峰值时效处理后，合金抗拉强度先升高后降低；固溶保温时间
（2~5 h）对合金组织与拉伸性能的影响不明显；最优热处理工艺为477 ℃×4 h固溶处理，而后进行121 ℃×
6 h+177 ℃×5 h双级时效。热处理后的力学性能：屈服强度为510 MPa，抗拉强度为558 MPa，伸长率为13.6%，
电导率为22.7 MS/m。结论 与固溶时间相比，固溶温度对7050铝合金组织和拉伸性能的影响较大，对合理
选择航空用7050铝合金锻件的热处理工艺具有指导意义。
关键词：7050铝合金；固溶处理；时效处理；拉伸性能
固溶温度对7050铝合金组织及性能的影响
吴道祥;林林;陈焕良;李丹丹
【摘 要】采用光学显微镜(OM)、扫描电子显微镜(SEM)、力学性能测试及断裂韧性试验研究了固溶温度对7050铝合金组织和力学性能的影响.结果表明,随着固溶温度的升高,合金晶粒发生再结晶的比例逐渐增大,合金中粗大第二相粒子逐渐减少而后趋于稳定.另外,随着固溶温度升高,合金的强度以及断裂韧性先升高后降低,试样断裂时穿晶断裂的比例逐渐增大,穿晶韧窝更多、更深,韧窝中的粗大第二相明显减少.当固溶温度超过480℃后,合金断裂方式主要为沿晶断裂.%The effect of the
solution temperature on the microstructures,tensile properties and fracture
toughness of 7050 aluminum al?loy were investigated by means of optical
microscopy(OM),scanning electron microscopy(SEM),tensile test and
plane-strain fracture toughness test.The results show that the second-phase particles of alloy decrease firstly,and then tend to be stable with the
increase of solution temperature.In addition,the fraction of recrystallization
of grains also increases.The strength and fracture toughness of alloy
increase firstly, and then decrease with the increase of solution
广东化工2020年第2期
·228·第47卷总第412期

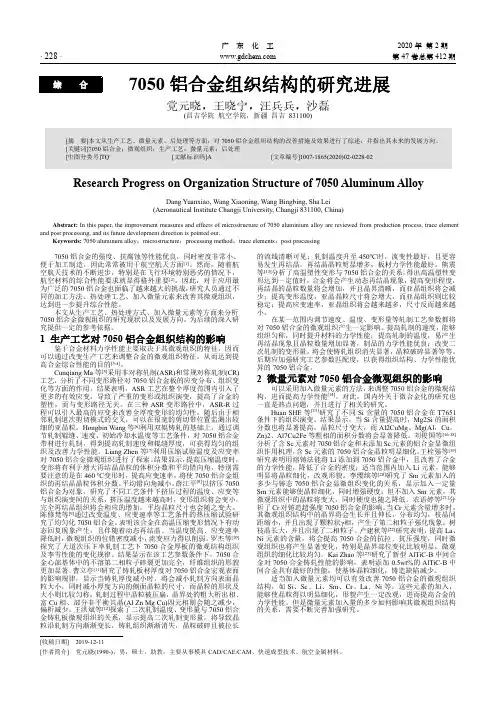

7050铝合金组织结构的研究进展
党元晓，王晓宁，汪兵兵，沙磊
(昌吉学院航空学院，新疆昌吉831100)
[摘要]本文从生产工艺、微量元素、后处理等方面，对7050铝合金组织结构的改善措施及效果进行了综述，并指出其未来的发展方向。
[关键词]7050铝合金；微观组织；生产工艺；微量元素；后处理
[中图分类号]TQ[文献标识码]A[文章编号]1007-1865(2020)02-0228-02
ResearchProgressonOrganizationStructureof7050AluminumAlloy
DangYuanxiao,WangXiaoning,WangBingbing,ShaLei
(AeronauticalInstituteChangjiUniversity,Changji831100,China)
Abstract:Inthispaper,theimprovementmeasuresandeffectsofmicrostructureof7050aluminiumalloyarereviewedfromproductionprocess,traceelement
andpostprocessing,anditsfuturedevelopmentdirectionispointedout．
Keywords:7050aluminumalloy；microstructure；processingmethod；traceelements；postprocessing
7050铝合金的强度、抗腐蚀等性能优良，同时密度非常小、
便于加工制造，因此常常被用于航空航天方面[1]。然而，随着航
空航天技术的不断进步，特别是在飞行环境特别恶劣的情况下，
航空材料的综合性能要求就显得格外重要[2]。因此，对于应用最
为广泛的7050铝合金也面临了越来越大的挑战，研究人员通过不
