最新整理浅谈智能建筑弱电工程防雷接地(3).docx

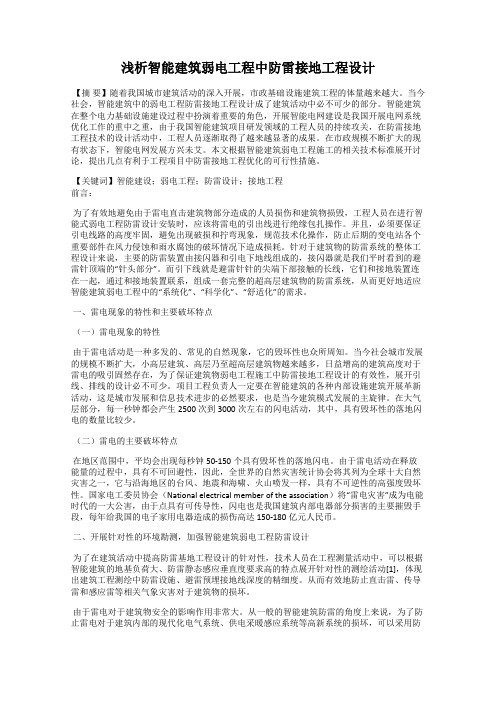

浅析智能建筑弱电工程中防雷接地工程设计【摘要】随着我国城市建筑活动的深入开展，市政基础设施建筑工程的体量越来越大。

当今社会，智能建筑中的弱电工程防雷接地工程设计成了建筑活动中必不可少的部分。

智能建筑在整个电力基础设施建设过程中扮演着重要的角色，开展智能电网建设是我国开展电网系统优化工作的重中之重，由于我国智能建筑项目研发领域的工程人员的持续攻关，在防雷接地工程技术的设计活动中，工程人员逐渐取得了越来越显著的成果。

在市政规模不断扩大的现有状态下，智能电网发展方兴未艾。

本文根据智能建筑弱电工程施工的相关技术标准展开讨论，提出几点有利于工程项目中防雷接地工程优化的可行性措施。

【关键词】智能建设；弱电工程；防雷设计；接地工程前言：为了有效地避免由于雷电直击建筑物部分造成的人员损伤和建筑物损毁，工程人员在进行智能式弱电工程防雷设计安装时，应该将雷电的引出线进行绝缘包扎操作。

并且，必须要保证引电线路的高度牢固，避免出现破损和拧弯现象，规范技术化操作，防止后期的变电站各个重要部件在风力侵蚀和雨水腐蚀的破坏情况下造成损耗。

针对于建筑物的防雷系统的整体工程设计来说，主要的防雷装置由接闪器和引电下地线组成的，接闪器就是我们平时看到的避雷针顶端的“针头部分”。

而引下线就是避雷针针的尖端下部接触的长线，它们和接地装置连在一起，通过和接地装置联系，组成一套完整的超高层建筑物的防雷系统，从而更好地适应智能建筑弱电工程中的“系统化”、“科学化”、“舒适化”的需求。

一、雷电现象的特性和主要破坏特点（一）雷电现象的特性由于雷电活动是一种多发的、常见的自然现象，它的毁坏性也众所周知。

当今社会城市发展的规模不断扩大，小高层建筑、高层乃至超高层建筑物越来越多，日益增高的建筑高度对于雷电的吸引固然存在，为了保证建筑物弱电工程施工中防雷接地工程设计的有效性，展开引线、排线的设计必不可少。

项目工程负责人一定要在智能建筑的各种内部设施建筑开展革新活动，这是城市发展和信息技术进步的必然要求，也是当今建筑模式发展的主旋律。

智能建筑的防雷、接地、抗干扰智能建筑中线缆密布、系统设备繁多，微电子装备复杂，且防护能力单簿，为保证系统、设备安全正常运行，必须采取专门、特殊的措施加以保护，而防雷、接地、抗干扰则是重要的、必备的、有效的保护手段，以下仅就此三方面加以分析说明。

1、智能建筑的防雷对于智能化系统而言，除雷电直击外，最具破坏作用的是二次效应，由于雷电具有高电位、大冲流、瞬时性的特点，强大的闪电产生静电场、交变电磁场和电磁辐射、雷电波侵入、地电位反击等，雷电电磁脉冲LEMP影响。

由于雷电流变化梯度大，能产生强大的变电磁场, 使周围的金属物产生感应电势和感应电流。

一方面严重地干扰无线、有线通讯；另一方面，一旦侵入微电子设备的信号入口，将使器件被击穿、烧毁，从而使网络瘫痪，设备报废。

国际电工委员会IEC指出：雷电是高科技的天敌。

由于电子设备的防护能力较弱，敏感的电子设备其所能承受的能量最多只达毫焦耳级，而雷击释放的能量达到数百兆焦耳，能量差别相当悬殊，因此必须采取措施加以保护。

(1)根据建筑物的重要性、功能、发生雷击事故的可能性及后果，按防雷要求，将建筑物的防雷分为三类。

对各类建筑物的避雷措施，防雷规范GB50057-94中已规定了相应要求；(2)天线防雷设施：天线装设在建筑物屋顶，须与屋面上的防雷接地装置连在一起，且连接点不得少于两处。

如天线的突出部分超出大楼的防雷防护范围之外，应装设独立的避雷针，并应与天线避雷接地装置可靠连接。

为综合防雷，天线宜装设天线馈线系统避雷器；(3)进出建筑物管、线、缆的防雷：进出建筑物的各种金属管、电缆、引入线应在进出处与大楼防雷接地装置相连；电缆进出线应在进出口处，将电源金属外皮、钢套管等与电气设备接地相连。

如电缆转换成架空线，应在转换处装置避雷器；(4)对于信息系统的保护：应分级保护，根据电子设备的敏感性及不同部位分别对待，妥善处理；(5)对电源系统的保护：应用电子避雷器进行分级保护，从高压柜、低压柜、主配电箱、分配电箱逐级保护，把雷电过电压降到设备能够承受的水平；(6)对电子设备的保护：从分析雷电脉冲LEMP袭击电子设备的不同途径来采取相应的综合防治措施。

第1篇一、施工准备1. 熟悉图纸：在施工前，对防雷接地图纸进行仔细研究，明确防雷接地系统的设计要求、接地体布置、接地线敷设等。

2. 材料准备：根据图纸要求，准备好所需的各种材料，如镀锌钢材、接地模块、接地线、绝缘子、避雷针、避雷带等。

3. 工具准备：准备好施工所需的工具，如电焊机、切割机、扳手、螺丝刀等。

二、施工步骤1. 接地体施工：（1）在建筑物基础施工时，利用桩基础及基础梁内两根16钢筋焊接连接作为接地体。

（2）无基础梁处，利用-404镀锌扁钢贯通焊接作环形接地体。

（3）沿环形接地体无梁处人工开外1010cm沟槽，-404镀锌扁钢沿沟槽敷设，焊接后清除焊渣，刷一道防锈漆，一道防腐漆，然后回填覆土。

（4）镀锌扁钢与地梁或柱钢筋焊接长度不得小于钢筋直径的6倍。

（5）环形接地体应与引下线所经过的混凝土柱内主筋焊接。

2. 引下线施工：（1）建筑物四角外墙距室外地面上0.5m处，由防雷引下线焊接引出10镀锌圆钢作接地电阻测试端子。

（2）接地电阻测试端子设于防雷测试盒（146型塑料预埋盒制作）墙内暗敷。

3. 接地线施工：（1）电梯井道、水电井道、配电室内的接地板预留高度为距相应楼地面0.3米。

（2）连接散流扁钢预留的接地钢板距室外1.0米设置，采用-404mm的热镀锌扁钢作为散流线，并伸出外墙面1.5米。

（3）预留的接地钢板应与所选接地连接钢筋焊接连通，钢板预留时应紧贴模板。

4. 避雷针、避雷带施工：（1）水泥混凝土屋顶接避雷带或避雷针。

（2）钢构应用镀锌扁铁作直接引到屋顶。

（3）墙外地面留有接地测试点。

三、施工注意事项1. 施工过程中，严格按照图纸要求进行，确保防雷接地系统符合设计要求。

2. 施工时注意安全，防止触电、火灾等事故发生。

3. 施工完毕后，进行接地电阻测试，确保接地电阻符合要求。

4. 定期对防雷接地系统进行检查、维护，确保其正常运行。

总之，房建工程防雷接地施工是一项技术性较强的工作，要求施工人员具备较高的专业素养和责任心。

智能建筑防雷击技术范文一、引言智能建筑是指在建筑物中应用先进的信息技术、通信技术、自动化技术等，通过互联网实现建筑物的自动化、智能化控制和管理的建筑。

随着科技的快速发展和人们生活水平的提高，智能建筑已经成为人们对未来生活环境的期望和追求。

然而，在智能建筑的建设过程中，我们必须考虑到雷击对建筑物的危害以及如何有效地进行防雷击措施。

本文将讨论智能建筑防雷击技术的相关内容。

二、智能建筑防雷击技术的重要性雷击是一种自然现象，经常发生于雷电活动的附近，具有瞬间高温、高电压等特点，会给人类、动植物和设施造成严重的伤害。

在智能建筑中，雷击对建筑物和设备的影响更加显著，因为智能建筑中大量使用了电子设备和计算机系统，一旦遭受雷击，将会导致设备故障、数据丢失甚至火灾等严重后果。

因此，智能建筑防雷击技术是智能建筑建设中至关重要的一环。

三、智能建筑防雷击技术的原理智能建筑防雷击技术主要包括预防性设计、接地系统设计、避雷设备安装等方面。

预防性设计是在建筑物设计的初期就考虑到雷击可能对建筑物造成的影响，通过合理的设计减轻雷击对建筑物的威胁。

接地系统的设计是为了将雷击的电流引导到地下，减少雷击对建筑物的损害。

而避雷设备的安装则是为了引导和分散雷电的电流，保护建筑物内部的设备和人员安全。

四、智能建筑防雷击技术的具体措施1. 雷击预防性设计在智能建筑的设计过程中，应考虑到雷电可能对建筑物造成的威胁。

建筑物的屋顶、墙壁等应选用金属材料来提高建筑物的耐雷性能。

同时，建筑物的外部也可以设置由导电金属构成的避雷网，来引导和分散雷电。

2. 接地系统设计建筑物的接地系统设计是防雷击的关键。

接地系统通过将电流导入大地，减轻雷击对建筑物的危害。

建筑物的接地系统设计需考虑到建筑物的整体结构和外部环境，力求使接地系统的接地电阻尽可能小，以提高整体的防雷性能。

3. 避雷设备安装在智能建筑的关键设备和重要区域，如计算机机房、控制室等，应安装专业的避雷设备。

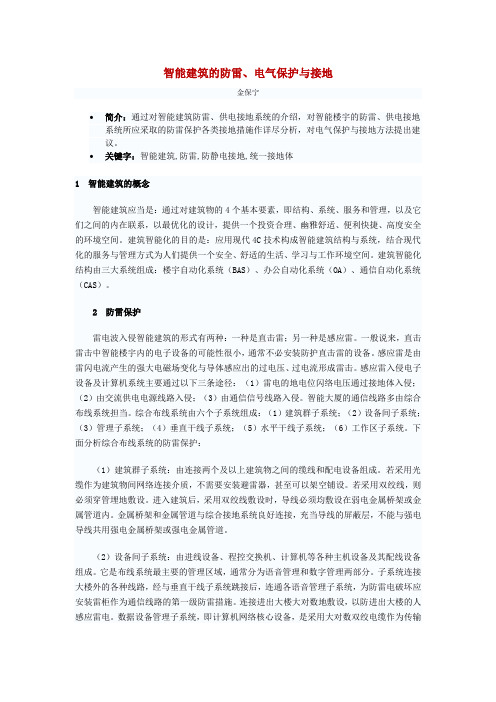

智能建筑的防雷、电气保护与接地金保宁∙简介：通过对智能建筑防雷、供电接地系统的介绍，对智能楼宇的防雷、供电接地系统所应采取的防雷保护各类接地措施作详尽分析，对电气保护与接地方法提出建议。

∙关键字：智能建筑,防雷,防静电接地,统一接地体1 智能建筑的概念智能建筑应当是：通过对建筑物的4个基本要素，即结构、系统、服务和管理，以及它们之间的内在联系，以最优化的设计，提供一个投资合理、幽雅舒适、便利快捷、高度安全的环境空间。

建筑智能化的目的是：应用现代4C技术构成智能建筑结构与系统，结合现代化的服务与管理方式为人们提供一个安全、舒适的生活、学习与工作环境空间。

建筑智能化结构由三大系统组成：楼宇自动化系统（BAS）、办公自动化系统（OA）、通信自动化系统（CAS）。

2 防雷保护雷电波入侵智能建筑的形式有两种：一种是直击雷；另一种是感应雷。

一般说来，直击雷击中智能楼宇内的电子设备的可能性很小，通常不必安装防护直击雷的设备。

感应雷是由雷闪电流产生的强大电磁场变化与导体感应出的过电压、过电流形成雷击。

感应雷入侵电子设备及计算机系统主要通过以下三条途径：（1）雷电的地电位闪络电压通过接地体入侵；（2）由交流供电电源线路入侵；（3）由通信信号线路入侵。

智能大厦的通信线路多由综合布线系统担当。

综合布线系统由六个子系统组成：（1）建筑群子系统；（2）设备间子系统；（3）管理子系统；（4）垂直干线子系统；（5）水平干线子系统；（6）工作区子系统。

下面分析综合布线系统的防雷保护：（1）建筑群子系统：由连接两个及以上建筑物之间的缆线和配电设备组成。

若采用光缆作为建筑物间网络连接介质，不需要安装避雷器，甚至可以架空铺设。

若采用双绞线，则必须穿管埋地敷设。

进入建筑后，采用双绞线敷设时，导线必须均敷设在弱电金属桥架或金属管道内。

金属桥架和金属管道与综合接地系统良好连接，充当导线的屏蔽层，不能与强电导线共用强电金属桥架或强电金属管道。

浅谈建筑中智能系统的防雷接地技术摘要：社会在不断发展，科技也在不断进步，在建筑行业中，应用先进的施工技术，不但提高了施工的质量，还可以保证建筑的安全性。

在当前社会，智能建筑越来越多，本文对雷电对建筑智能系统的影响进行了分析，还对防雷接地技术在智能建筑中的应用情况进行了介绍，希望对建筑施工单位提供一定帮助，保证建筑智能系统效用价值的正常发挥，降低雷电对建筑安全性的影响。

关键词：建筑；智能系统；防雷；接地；技术随着现代化城市建设进程的不断加快，智能建筑在城市中越来越常见，这是一种新型的建筑类型，融合了多项先进技术，给人们的生活带来了较多的便利。

建筑中的智能系统在运行时，比较容易受到周围环境的影响，尤其是在雷电天气中，可能会出现雷击的危险，这会影响智能建筑中较多精密仪器出现故障，所以，必须采用有效防雷接地技术，对智能系统进行保护。

本文对建筑中智能系统的防雷接地技术进行了介绍，以供参考。

1、雷电对智能建筑的影响1.1直击雷智能建筑中有较多的电子设备，其比较容易受到雷击的破坏，在雷电天气中，如果智能建筑没有采取有效的防雷措施，会导致建筑在强大的雷击下产生电能效应，在高强度的放电状态下，雷电释放出的能量会导致金属品完成融化，物体中的水分也会产生气化反应，容易引进火灾或者爆炸等危险事故。

智能建筑的内部有很多精密的电子设备，其出现损坏或者故障后，会造成较大的经济损失，也会引起较大的安全事故，如果处理不及时，就会引起较大的人员伤亡事故。

1.2感应雷电感应雷电是指雷云之间相互放电时，对线路以及金属导线的影响，可能会导致线路出现感应电压，利用导体会将电压传输到智能建筑的电子设备中，从而引起设备损坏或故障，严重时会导致设备瘫痪。

感应雷击对电子设备有着不利的影响，尤其是微电子设备。

现代化的智能建筑中，微电子设备比较多，如果没有做好防雷接地工作，感应雷电对智能建筑电子设备的危害程度会大大加重。

通过调查发现，很多智能建筑微电子设备出现故障都是感应雷击引起的。

智能建筑的几种有效防雷接地技术措施1.金属接地网：金属接地网是将金属导体埋入地下与建筑物相连，以形成一个大面积的接地平面。

接闪器与金属接地网相连，将周围大气层中的电荷直接引导到地面。

金属接地网具有接地效果好、占地面积小、施工简便等优点，是一种常见的防雷接地技术措施。

2.建筑物接地系统：建筑物接地系统是通过预埋金属导体与建筑物混凝土结构相连，形成一个接地系统。

这种接地系统可以有效地将建筑物内部和周围的电荷引导到地面，从而降低雷击的危险。

建筑物接地系统需要合理布置接地电极，确保接地电阻符合规定标准。

同时，建筑物接地系统需要与金属接地网相结合，形成全面的接地防雷系统。

3.避雷针系统：避雷针系统是一种主动防雷技术措施，通过在建筑物的高点设置金属导体尖峰，引导雷电击中金属导体，并通过导体将电荷引导到地下。

避雷针系统要求导体尖峰的高度要与建筑物高度相符合，并且导体尖峰要具有良好的导电性能。

避雷针系统可以有效地减少雷击的危险，是一种常见的防雷接地技术措施。

4.接地极系统：接地极系统是一种将金属导体深埋地下，与土壤形成良好的接地连接的技术措施。

接地极系统可以将雷电引入到地下，并通过金属导体将电荷引导到地面。

接地极系统需要选择合适的导体材料，确保导体与土壤的接触面积大，并且导体要具有良好的导电性能。

接地极系统适用于地质条件复杂的区域，可以提供较好的接地效果。

5.综合防雷系统：综合防雷系统是将上述多种防雷接地技术措施综合应用的一种综合防雷方案。

综合防雷系统能够充分利用各种技术的优势，提供更高的防雷安全性能。

综合防雷系统需要根据具体情况设计，包括金属接地网、建筑物接地系统、避雷针系统、接地极系统等多种技术的综合应用。

以上是智能建筑中几种常见的有效防雷接地技术措施。

通过合理设计和应用这些技术，可以降低建筑物遭受雷击的危险，保障建筑物和人员的安全。

现代智能建筑物弱电系统防雷技术浅谈【摘要】现代智能建设中通常都具备通信网络、计算机网络、办公楼宇自动化以及电视、消防等弱电系统，这些系统的防过电压能力较差，有着较高的防护要求。

而建筑物尤其是高层建筑物受到雷击的概率比较高，雷电波会沿着建筑中的缆线、金属管道等分流侵入，或者在缆线上感应浪涌过电压，并且引起空间电磁脉冲辐射在三维空间内作用电子设备，造成微电子设备的损坏。

因此本文就针对建筑物中弱电系统的防雷技术展开讨论。

【关键词】建筑物；弱电系统；防雷1.雷电的危害及破坏分类在地球的表面无时无刻不在发生的闪电，其中又被称为落地雷的落地闪电每秒钟可达三十到一百个。

雷电也是人类所面临的自然灾害之一。

雷电破坏共分为两种，一种是直击雷破坏，另外一种是感应雷破坏。

我们先来看下直接雷破坏，当雷电直接击中建筑、树木或者动物身上上时，由于受到热效应、电效应以及机械力的效应的影响，从而导致建筑物的损坏以及生物体的伤亡。

如果雷电直接击中露天智能系统设备可以导致其损坏；如果直接击中架空线缆，则会熔断电缆。

而感应雷又被称为二次雷，相对直击雷而言感应雷的发生机率更大，所谓感应雷是指闪电在放电的过程中，附近导体受到影响会产生静电感应及电磁感应，导致金属部件之间会出现火花及高电压。

感应雷又分为静电感应、电磁感应以及雷电波侵入等三种不同类型。

其中静电感应是指出现带电的雷云时，雷云下的建筑物及其相关的传输线路会感应出电荷，其极性与雷云的极性是相反的，发生雷击后会释放被束缚的电荷，从而产生大幅度的脉冲电压。

而电磁感应是在雷电击中避雷针时，引下线的周围就会产生较强的瞬变电磁场，电磁场中的电源线路、信号线路以及弱电系统设备就会感应较大的感应脉冲电压。

上述两种冲击过电压被称为浪涌过电压或者雷电感应过电压。

与直击雷相比，浪涌过电压系统的设备的损害相对较轻，但是其有着发生隐蔽性、放电时间持久性以及雷击破坏面积大的特点，因此发生的机率高出直击雷数倍，百分八十以上的雷害事故都是由其造成的。

第1篇一、施工准备1. 设计审查：在施工前，对设计文件及施工图进行严格审查，确保设计方案符合国家标准和规范要求。

2. 材料准备：选用符合国家标准的优质镀锌钢材、镀锌辅料等，确保材料质量。

3. 施工人员培训：对施工人员进行专业培训，使其掌握防雷防雷接地施工的技能和安全知识。

4. 施工工具准备：准备必要的施工工具，如焊接设备、切割设备、测量工具等。

二、施工步骤1. 接地装置安装：按照设计图尺寸位置要求，将底板内两条结构主筋焊接连通，并与所经桩台及柱内的有关钢筋焊接。

所有焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷。

2. 引下线安装：利用建筑钢筋做引下线，钢筋截面应满足设计要求。

钢筋的连接要满足规范要求，如采用埋弧焊工艺，可不作处理，否则要进行接地跨接。

3. 避雷带支架制作安装：在土建屋面结构施工时，配合预埋支架，所有支架必须牢固，灰浆饱满、横平竖直。

支架间距不大于1.5m且间距均匀。

4. 避雷网安装：按照设计要求，将避雷网与支架连接，确保连接牢固。

5. 接地电阻测试：施工完成后，对接地电阻进行测试，确保接地电阻符合设计要求。

三、施工质量控制1. 施工过程中，严格按照设计要求和规范标准进行施工，确保施工质量。

2. 施工人员应严格按照操作规程进行施工，确保施工安全。

3. 施工过程中，加强施工质量检查，发现问题及时整改。

4. 施工完成后，对防雷防雷接地工程进行验收，确保工程合格。

四、施工注意事项1. 防雷防雷接地工程施工期间，加强现场安全管理，确保施工人员生命安全。

2. 遵循“先施工后验收”的原则，确保施工质量。

3. 加强与设计、监理等单位的沟通协调，确保施工顺利进行。

4. 施工过程中，注意保护环境，减少对周边环境的影响。

总之，防雷防雷接地工程施工是一项系统工程，需要严格遵循设计要求、规范标准，加强施工质量控制，确保施工安全、环保。

只有这样，才能为建筑物及人员提供可靠的防雷保护。

浅谈智能建筑防雷接地系统及施工安装【摘要】本文结合作者多年的工作实践，就智能建筑防雷接地系统及施工安装谈谈自己的看法和见解。

【关键词】智能建筑；防雷接地；装置；防雷屏蔽0.引言近年来，智能建筑发展很快，智能建筑中所涉及到的办公自动化系统、通信自动化系统与楼宇自动化系统、消防自动化系统与保安自动化系统，均配备了多种电子、电器设备。

而电子、电器设备，其绝缘水平极低。

而来自雷电的电压有时会高达几万伏，甚至几十万伏，即使来自雷电的反击或感应电压，也足以造成自动化、智能化系统的电子、电器设备的损坏，甚至造成系统瘫痪。

因此，必须监督和控制智能建筑的防雷接地系统的安装质量，以及智能建筑的外部防雷接地装置、引下线、接闪器和内部防雷措施等电位与均压环、防雷屏蔽和电源保护器等。

1.对智能建筑防雷接地的一般规定（1）为了防止雷电波的侵入，所有进人建筑物的各种线路及金属管道，应采用全线埋人的方法，并在人口端将电缆的金属外皮、钢管及金属管道与接地装置可靠连接。

（2）进出建筑物的各种金属管道及电子、电气设备的接地装置，应在进、出口处与防雷接地装置作可靠连接。

（3）在有条件的情况下，应将防雷装置的接闪器和引下线与智能建筑内的金属导电体相隔离，金属物体至引下线的距离不应小于2m。

（4）智能建筑物内的各种竖向金属管道，每三层与圈梁或均压环的钢筋连接一次，且底部必须与防雷装置相连接。

（5）为了防侧击雷，应将30m及以上部分外墙上的栏杆、金属门窗等较大金属构件，直接或通过金属门窗的埋铁，与防雷装置做可靠连接。

（6）伸出屋顶外的金属管道与构件，应保证其在接闪器保护范围之内，在户内、户外还应与防雷装置做可靠连接。

2.接地装置2.1自然接地为避免引入不同电位而导致人身和设备事故，除特殊情况外，一个建筑物只能存在一个接地系统。

因此，智能建筑中的智能系统设备如无特殊要求，建筑物接地应采取联合接地，并且保证接地系统的接地电阻不大于1欧姆。

2.2人工接地常用的埋地人工接地有钢管、角钢、圆钢、扁钢等，所有这些接地体必须经热镀锌处理，且钢管壁厚不应小于3.5mm，角钢厚度不应小于4mm，扁钢的厚度不应小于4mm，截面面积不应小于１００mm2；圆钢直径不应小于l０mm。
