下载文档原格式

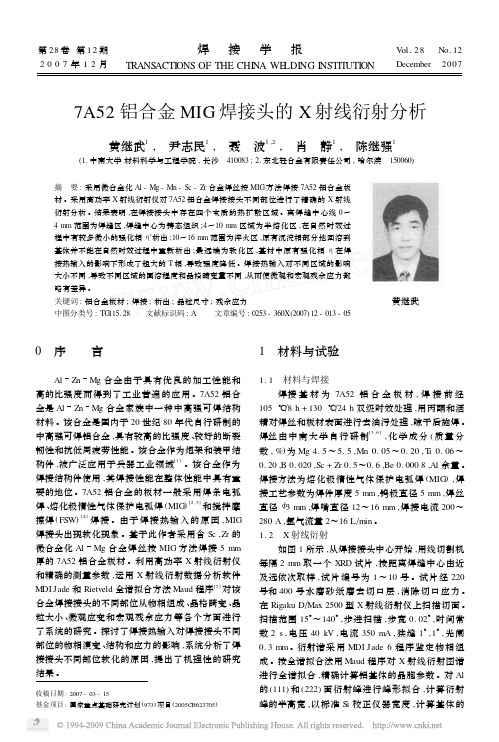

收稿日期:2007-03-15基金项目:国家重点基础研究计划(973)项目(2005C B623705)7A52铝合金MIG 焊接头的X 射线衍射分析 黄继武1, 尹志民1, 聂 波1,2, 肖 静1, 陈继强1 (1.中南大学材料科学与工程学院,长沙 410083;2.东北轻合金有限责任公司,哈尔滨 150060)摘 要:采用微合金化Al -Mg -Mn -Sc -Z r 合金焊丝按MIG 方法焊接7A52铝合金板材。
采用高功率X 射线衍射仪对7A52铝合金焊接接头不同部位进行了精确的X 射线衍射分析。
结果表明,在焊接接头中存在四个本质的热扩散区域。
离焊缝中心线0～4mm 范围为焊缝区,焊缝中心为铸态组织;4～10mm 区域为半熔化区,在自然时效过程中有较多微小的强化相η′析出;10～16mm 范围为淬火区,原有沉淀相部分地回溶到基体并不能在自然时效过程中重新析出;最远端为软化区,基材中原有强化相η在焊接热输入的影响下形成了粗大的T 相,导致强度降低。
焊接热输入对不同区域的影响大小不同,导致不同区域的固溶程度和晶格畸变量不同,从而使微观和宏观残余应力都略有差异。
关键词:铝合金板材;焊接;析出;晶粒尺寸;残余应力中图分类号:TG 115.28 文献标识码:A 文章编号:0253-360X (2007)12-013-05黄继武0 序 言AlZnMg 合金由于具有优良的加工性能和高的比强度而得到了工业普遍的应用。
7A52铝合金是Al Zn Mg 合金家族中一种中高强可焊结构材料。
该合金是国内于20世纪80年代自行研制的中高强可焊铝合金,具有较高的比强度、较好的断裂韧性和抗低周疲劳性能。
该合金作为炮架和装甲结构件,被广泛应用于兵器工业领域[1]。
该合金作为焊接结构件使用,其焊接性能在整体性能中具有重要的地位。
7A52铝合金的板材一般采用焊条电弧焊、熔化极惰性气体保护电弧焊(MIG )[2,3]和搅拌摩擦焊(FSW )[4]焊接。
X射线衍射方法测量残余应力得原理与方法-STRESSX射线衍射方法测量残余应力得原理与方法什么就是残余应力？外力撤除后在材料内部残留得应力就就是残余应力。
但就是，习惯上将残余应力分为微观应力与宏观应力。
两种应力在X射线衍射谱中得表现就是不相同得。
微观应力就是指晶粒内部残留得应力，它得存在，使衍射峰变宽。
这种变宽通常与因为晶粒细化引起得衍射峰变宽混杂在一起，两者形成卷积。
通过测量衍射峰得宽化，并采用近似函数法或傅立叶变换方法来求得微观应力得大小。
宏观应力就是指存在于多个晶体尺度范围内得应力，相对于微观应力存在得范围而视为宏观上存在得应力。
一般情况下，残余应力得术语就就是指在宏观上存在得这种应力。
宏观残余应力（以下称残余应力）在X射线衍射谱上得表现就是使峰位漂移。
当存在压应力时，晶面间距变小，因此，衍射峰向高度度偏移，反之，当存在拉应力时，晶面间得距离被拉大，导致衍射峰位向低角度位移。
通过测量样品衍峰得位移情况，可以求得残余应力。
X射线衍射法测量残余应力得发展X射线衍射法就是一种无损性得测试方法，因此，对于测试脆性与不透明材料得残余应力就是最常用得方法。
20世纪初，人们就已经开始利用X射线来测定晶体得应力。
后来日本成功设计出得X射线应力测定仪，对于残余应力测试技术得发展作了巨大贡献。
1961年德国得E、Mchearauch提出了X射线应力测定得sin2ψ法，使应力测定得实际应用向前推进了一大步。
X射线衍射法测量残余应力得基本原理Ｘ射线衍射测量残余内应力得基本原理就是以测量衍射线位移作为原始数据，所测得得结果实际上就是残余应变，而残余应力就是通过虎克定律由残余应变计算得到得。
其基本原理就是：当试样中存在残余应力时，晶面间距将发生变化，发生布拉格衍射时，产生得衍射峰也将随之移动，而且移动距离得大小与应力大小相关。
用波长λ得X射线，先后数次以不同得入射角照射到试样上，测出相应得衍射角2θ，求出2θ对sin2ψ得斜率M，便可算出应力σψ。
X射线衍射方法测量材料的残余应力一、实验目的与要求1.了解材料的制备过程及残余应力特点。
2.掌握X射线衍射（XRD）方法测量材料残余应力的实验原理和方法。
二、了解表面残余应力的概念、分类及测试方法种类, 掌握XRD仪器设备的操作过程。
三、实验基本原理和装置..1.X射线衍射测量残余应力原理当多晶材料中存在内应力时, 必然还存在内应变与之对应, 导致其内部结构(原子间相对位置)发生变化。
从而在X射线衍射谱线上有所反映, 通过分析这些衍射信息, 就可以实现内应力的测量。
材料中内应力分为三大类。
第I类应力, 应力的平衡范围为宏观尺寸, 一般是引起X射线谱线位移。
由于第I类内应力的作用与平衡范围较大, 属于远程内应力, 应力释放后必然要造成材料宏观尺寸的改变。
第II类内应力, 应力的平衡范围为晶粒尺寸, 一般是造成衍射谱线展宽。
第III类应力, 应力的平衡范围为单位晶胞, 一般导致衍射强度下降。
第II类及第III类内应力的作用与平衡范围较小, 属于短程内应力, 应力释放后不会造成材料宏观尺寸的改变。
在通常情况下, 我们测得是残余应力是指第一类残余应力。
当材料中存在单向拉应力时, 平行于应力方向的(hkl)晶面间距收缩减小(衍射角增大), 同时垂直于应力方向的同族晶面间距拉伸增大(衍射角减小), 其它方向的同族晶面间距及衍射角则处于中间。
当材料中存在压应力时, 其晶面间距及衍射角的变化与拉应力相反。
材料中宏观应力越大, 不同方位同族晶面间距或衍射角之差异就越明显, 这是测量宏观应力的理论基础。
原理见图1。
由于X射线穿透深度很浅, 对于传统材料一般为几十微米, 因此可以认为材料表面薄层处于平面应力状态, 法线方向的应力(σz )为零。
当然更适用于薄膜材料的残余应力测量。
图1 x 射线衍射原理图图2中φ及ψ为空间任意方向OP 的两个方位角, εφψ 为材料沿OP 方向的弹性应变, σx 及σy 分别为x 及y 方向正应力。
X射线衍射方法测量残余应力的原理与方法-STRESSX射线衍射方法测量残余应力的原理与方法什么是残余应力？外力撤除后在材料部残留的应力就是残余应力。
但是，习惯上将残余应力分为微观应力和宏观应力。
两种应力在X射线衍射谱中的表现是不相同的。
微观应力是指晶粒部残留的应力，它的存在，使衍射峰变宽。
这种变宽通常与因为晶粒细化引起的衍射峰变宽混杂在一起，两者形成卷积。
通过测量衍射峰的宽化，并采用近似函数法或傅立叶变换方法来求得微观应力的大小。
宏观应力是指存在于多个晶体尺度围的应力，相对于微观应力存在的围而视为宏观上存在的应力。
一般情况下，残余应力的术语就是指在宏观上存在的这种应力。
宏观残余应力（以下称残余应力）在X射线衍射谱上的表现是使峰位漂移。
当存在压应力时，晶面间距变小，因此，衍射峰向高度度偏移，反之，当存在拉应力时，晶面间的距离被拉大，导致衍射峰位向低角度位移。
通过测量样品衍峰的位移情况，可以求得残余应力。
X射线衍射法测量残余应力的发展X射线衍射法是一种无损性的测试方法，因此，对于测试脆性和不透明材料的残余应力是最常用的方法。
20世纪初，人们就已经开始利用X射线来测定晶体的应力。
后来日本成功设计出的X射线应力测定仪，对于残余应力测试技术的发展作了巨大贡献。
1961年德国的E.Mchearauch提出了X射线应力测定的sin2ψ法，使应力测定的实际应用向前推进了一大步。
X射线衍射法测量残余应力的基本原理Ｘ射线衍射测量残余应力的基本原理是以测量衍射线位移作为原始数据，所测得的结果实际上是残余应变，而残余应力是通过虎克定律由残余应变计算得到的。
其基本原理是：当试样中存在残余应力时，晶面间距将发生变化，发生布拉格衍射时，产生的衍射峰也将随之移动，而且移动距离的大小与应力大小相关。
用波长λ的X射线，先后数次以不同的入射角照射到试样上，测出相应的衍射角2θ，求出2θ对sin2ψ的斜率M，便可算出应力σψ。
Ｘ射线衍射方法主要是测试沿试样表面某一方向上的应力σφ。
x射线衍射法测残余应力x射线衍射法是一种常用的测量材料中残余应力的方法。
残余应力是指在材料内部存在的无外力作用下的应力状态。
x射线衍射法通过观察材料晶体的衍射图样，可以间接获得材料中的残余应力信息。
在材料制备和加工过程中，常常会产生各种类型的应力，如热应力、机械应力等。
这些应力可能会导致材料的性能下降甚至失效。
因此，了解材料中的残余应力分布情况对于材料的设计和使用具有重要意义。
x射线衍射法测量残余应力的原理是基于布拉格衍射定律。
根据布拉格衍射定律，当x射线入射到晶体上时，会与晶体中的原子产生相互作用，形成衍射峰。
这些衍射峰的位置和强度与晶体中的晶格常数、晶体结构以及晶体内部的应力状态有关。
x射线衍射实验通常使用x射线衍射仪进行。
首先，将待测材料制备成适当的样品，通常为薄片或者粉末。
然后，将样品放置在x射线衍射仪的样品台上，调整x射线的入射角度和入射波长，使得x 射线与样品发生衍射。
通过观察和分析衍射图样，可以得到一些重要的信息。
首先，衍射峰的位置可以计算出晶格常数，从而了解材料的晶体结构。
其次，衍射峰的宽度可以反映出材料中的残余应力大小。
在材料中存在应力时，晶体中的晶面会发生畸变，从而导致衍射峰的展宽。
根据衍射峰的形状和宽度，可以计算出材料中的残余应力大小和分布情况。
x射线衍射法测量残余应力具有许多优点。
首先，它是一种非破坏性的测量方法，可以对样品进行多次测量，而不会对样品的性能和结构造成损害。
其次，x射线衍射法可以测量材料中的残余应力分布情况，而不仅仅是某一个点的应力值。
这对于了解材料的应力状态以及应力的来源具有重要意义。
然而，x射线衍射法也存在一些限制。
首先，它只能测量具有晶体结构的材料，无法对非晶态材料进行测量。
其次，x射线衍射法对于样品的制备要求较高，需要将样品制备成适当的形状和尺寸，并且表面应该光滑且无缺陷。
此外，x射线衍射法对于测量环境的稳定性要求较高，温度和湿度的变化都会对测量结果产生影响。
目录1.概述 (2)1.1 X射线残余应力测试技术和测量装置的进展 (2)a.测试技术的进展 (3)b.测量装置的进展 (4)1.2测试标准 (5)2、测定原理及方法： (6)2.1二维残余应力 (6)2.1.1原理 (6)2.1.2方法 (9)2.2三维残余应力 (15)2.2.1沿深度分布的应力测定一剥层法 (16)2.2.2 X射线积分法(RIM) (17)2.2.3 多波长法 (20)3、X射线残余应力测定法的优、缺点 (21)4、一些应用 (22)参考文献： (23)X射线衍射法残余应力测试原理、计算公式、测试方法的优缺点、目前主要应用领域。
1.概述X射线法是利用X射线入射到物质时的衍射现象测定残余应力的方法。
包括X射线照相法、X射线衍射仪法和X射线应力仪法。
1.1 X射线残余应力测试技术和测量装置的进展早在1936年，Glocker等就建立了关于x射线应力测定的理论。
但是当时由于使用照相法，需要用标准物质粉末涂敷在被测试样表面以标定试样至底片的距离，当试样经热处理或加工硬化谱线比较漫散时，标准谱线与待测谱线可能重叠，测量精度很低，因此，这种方法未受到重视，直到二十世纪四十年代末还有人认为淬火钢的应力测定是不可能的。
只有在使用衍射仪后，X射线应力测定才重新引起人们的重视，并在生产中日渐获得广泛应用。
美国SAE在巡回试样测定的基础上，于1960年对X射线应力测定技术进行了全面的讨论。
日本于1961年在材料学会下成立了X射线应力测定分会，并在1973年颁布了X射线应力测定标准方法。
a.测试技术的进展在二十世纪五十年代，X射线应力测定多采用0°~ 45°法(又称两次曝光法)，这种方法在dψϕ与sin2ψ有较好的线性关系时误差不大，但当试件由于各种原因，dψϕ与sin2ψ偏离离直线关系时，0°~ 45°法就会产生很大误差。
为了解决这个问题，德国E.Macherauch在1961年提出了X射线应力测定的sin2ψ法，使x射线应力测定的实际应用向前迈进了一大步。
无损检测技术中的残余应力测量与分析方法剖析残余应力是指在物体内部存在的，由于外部加载和热应变引起的应力状态。
残余应力的存在对材料的性能和稳定性有着重要影响，因此在工程领域中需要对其进行准确测量和分析。
无损检测技术在残余应力测量与分析中起到了重要的作用，本文将对无损检测技术中的残余应力测量与分析方法进行剖析。
一、X射线衍射法X射线衍射（XRD）技术是一种常用的测量材料残余应力的方法。
该方法通过分析材料中晶体的衍射图谱来确定其残余应力。
当材料发生应力时，晶格的排列会发生变化，从而引起X射线的衍射角度的变化。
通过测量和分析这种变化，可以得到材料的残余应力信息。
XRD技术具有测量范围广、准确性高、可重复性好等优点。
对于单晶材料，XRD技术能够直接测量晶体中的残余应力，精度较高。
而对于多晶材料，则需要通过倾角扫描或者称为θ-2θ扫描，来获得材料中的残余应力信息。
不过，XRD技术对于非晶态材料的测量精度较低。
二、中子衍射法中子衍射（ND）技术是一种利用中子进行测量的方法，可用于测量材料的残余应力。
中子的波长大约为0.1-1.0纳米，相较于X射线而言，中子的波长更适合用于测量晶体结构。
中子与材料作用时，受到材料中的晶格排列和残余应力的影响，从而产生衍射。
中子衍射技术具有穿透性强、对非晶态材料测量精度高等优点。
相较于XRD技术，中子衍射技术在测量多晶材料的残余应力时精度更高，适用范围更广。
不过，中子衍射技术的设备成本较高，且实验条件要求较为苛刻。
三、位错法位错法是一种基于物理模型的测量残余应力的方法。
位错是材料晶体结构中的缺陷，它们是材料中形成应力的主要机制之一。
位错法通过测量材料中位错的密度和分布来推导残余应力。
位错法具有非常高的空间分辨率和准确性，适用于各种材料的残余应力测量。
位错法可以通过电子显微镜和X射线繁切分析仪等设备进行实施。
但是，位错法需要对材料进行特殊制备和取样，且实验条件更为复杂。
四、光弹法光弹法是一种基于光学和力学原理的测量方法，通过测量光线透过或反射于材料表面时产生的应力光学效应来推断残余应力。
