RO反渗透纯水机制水原理以及常见问题介绍参考幻灯片

反渗透技术可广泛应用于工业 、商业和家庭等各个领域的水 处理，满足不同用户的需求。
节能环保
反渗透技术能耗低，且无需使 用化学药剂，对环境友好，符 合绿色环保理念。
自动化程度高
反渗透水处理系统通常配备自 动化控制装置，可实现远程监
控和操作，降低人工成本。
反渗透技术的局限性
对进水水质要求高
反渗透技术对进水水质要求较为严格 ，需进行预处理以降低污染物浓度和 悬浮物含量。
反渗透膜的清洗与更换
清洗周期
根据反渗透膜的污染程度和产水 质量，确定清洗周期，一般建议
为每3-6个月进行一次清洗。
清洗方法
采用专用的反渗透膜清洗剂进行 清洗，清洗时需要将膜元件从反 渗透系统中取出，用清洗剂浸泡 或用专用的清洗设备进行清洗。
01
03
02 04
更换周期
反渗透膜的更换周期根据膜的使 用寿命和产水质量确定，一般建 议为每2-3年更换一次。
其他设备的维护与保养
定期检查
对反渗透水处理系统的其他设备 进行定期检查，包括流量计、压 力表、阀门等，确保设备的正常
运转。
保养与润滑
对需要润滑的设备进行定期润滑保 养，如阀门、轴承等，保持设备的 良好运转状态。
清洁与除垢
对设备进行定期清洁和除垢，防止 设备内部结垢和堵塞，确保设备的 正常运转和延长使用寿命。
要求
选用优质活性炭，定期更换或再生，保证过滤效果和出水质量。
阻垢剂加药装置
作用
通过向水中添加阻垢剂，防止反渗透 膜表面结垢，保护膜元件。
要求
根据水质和膜元件的要求选择合适的 阻垢剂，控制加药量，确保阻垢效果 。
保安过滤器
作用
过滤掉水中残留的微小颗粒、悬浮物等杂质，保护高压泵和反渗透膜。

第四节 工业应用
• 反渗透技术在海水淡化和苦咸水脱盐方面 的应用已经非常成熟，随着新型反渗透膜 的开发及其应用领域已经扩展到电子工业 超纯水制备、制药用水制备、食品加工、 市政废水处理回用以及电镀、造纸、印染 等工业废水回收利用等许多领域。
• 反渗透技术在食品工业中的应用
• 20世纪60年代末，膜分离技术开始应用于 食品工业。现在人们正广泛开发反渗透在 食品加工中的应用，涉及的领域众多，包 括肉类副产品、脂肪、奶制品、果汁、蔬 菜汁和酒类的加工生产。在食品加工中， 由于RO具有能耗低的特点，因此取代了大 量耗能的蒸发过程。RO技术在食品加工中 的操作温度一般不会太高，食品的芳香物 质和营养成分损失少，反渗透在食品加工 中的应用见表1。
• 板框式和管式是最早开发的两种结构形式， 由于膜填充密度低、造价高、难规模化生 产等，仅用于小规模的浓缩分离等方面。 卷式和中空纤维式组件由于填充密度高、 易规模化生产、造价低，可大规模工业应 用。因此，工业上应用最多的是卷式和中 空纤维式膜组件，它们占据了绝大多数天 然水的脱盐和海水淡化市场。近年来，卷 式膜组件有取代中空纤维式膜组件的趋势， 因为卷式膜组件比中空纤维式膜组件更耐 污染，因而料液预处理费用低。此外，当 前性能最好的反渗透膜——界面聚合复合 难以制成中空纤维膜。
• 果汁和蔬菜汁加工
• 反渗透法浓缩果汁具有以下优点
(1)反渗透法无相变，能耗仅为蒸发法的1/17， 是较为理想的浓缩方法。
(2)反渗透法无加热过程，营养成分损失少， 能最大程度的保持果汁原有的风味。最佳 的反渗透膜在浓缩过程中，可溶性固形物 的损失率仅为0.1~0.3%。
(3)浓缩过程只有加压、流动和循环，设备少， 易安装，操作简单。
第一章反渗透

多介质过滤器
Soft drink technology
多介质过滤器是反渗透系统的重要预处理装置，它的作用是滤除原 水带来的细小颗粒、悬浮物、胶体、有机物等杂质。
过滤器内装有石英砂、无烟 煤或活性炭，自上而下粒径逐 级分配，利用深层过滤原理， 增大过滤层的截污能力，用于 除去浊度大及对后处理设备不 利的物质。
反渗透水处理设备性能： 脱盐率：反渗透水处理设备根据原水水质、膜的状况合理选用脱盐率，一
般平均脱盐率不低于90%。 原水回收率：根据原水水质及预处理情况，难溶盐的饱和程度、膜排列情
况选择回收率，一般为： 小型反渗透水处理设备原水回收率不小于30%； 中型反渗透水处理设备原水回收率不小于50%； 大型反渗透水处理设备原水回收率不小于70%； 操作温度：通常复合膜在4~45℃；乙酸纤维素膜在4~35℃ 操作压力:根据工艺要求，合理选择操作压力，一般不大于3MPa。
反渗透水处理设备
吉林工程工程技术师范学院生物食品系
反渗透原理
Soft drink technology
1、渗透：用一张半透膜将淡水和盐水隔开，并使两边液位相等，该膜只让水 分子通过，,这时淡水会自然地透过半透膜至盐水一侧，这种现象叫做渗透。
2、反渗透：在盐水一侧加上一个大于渗透压的压力，盐水中的水份就会从盐 水一侧透过半透膜至淡水一侧，这一现象就称为反渗透。该过程一般需加热， 工艺简便，能耗低。
14
除阻垢剂外，还有加酸、加碱、 脱氯药剂、分散剂等。
6
吉林工程工程技术师范学院生物食品系
保安过滤器
Soft drink technology
保安过滤器主要是为了保证反渗透膜元件不被悬浮颗粒所堵塞。它是 RO预处理最后一道工序，也是水进入发渗透膜的最后一道关卡，保安过 滤器的外壳一般采用耐腐蚀的304不锈钢材质，内装过滤精度为5um的滤 芯，可以更换。原水流经滤芯时，残留水中的污染物、胶体、悬浮物被 拦截，使原水进一步净化。

构，选用不锈钢材质的压力式过滤
器，内涂环氧防腐，耐压6 kg/cm2。
能去除原水中的大部分悬浮物，降
低水中的浊度。
6
活性炭过滤器 活性炭过滤器是利用优质活性炭巨大的比表面积而产生的吸附能力，来吸附水中易被吸附的物
质。 活性炭过滤器对游离氯、有机物及水中的色度、气味均有非常高的去除率，同时对一些易于沉 积的重金属离子也有较高的去除率，因此在反渗透设备前先经过活性碳过滤，能对反渗透设备 起到非常好的保护作用。在本方案中，用来去除水中的有机物及游离氯，同时也能使可能有的 重金属离子的含量降低，避免在反渗透膜表面发生重金属化合物沉积。过高的游离率对RO膜是
RM320 1个 组合料
15
清洗系统 当反渗透膜使用到一定时间，且一段和二段的压力差大于0.5Mpa时，证明反渗透 膜已污堵了一定程度，需要本装置来对反渗透膜进行化学清洗，使其恢复正常的
工作状态。
清洗泵参数 型 号： CHL16-30 材 质： 304不锈钢 流 量： 16m3/h 扬 程： 32m 功 率： 3.0KW/台
5、石英砂过滤器滤料的填装：组合好各单体设备后开始装填料，安装前应检查过滤器是否处于地面保持垂直状态， 然后，卸下进料口螺栓及封盖，依次分别将1#砂300㎏、2#砂300㎏、4#砂2400㎏按下粗上细及其配比数量装入过滤 器内，拧紧封盖螺栓，并检查进出水法兰片螺栓是否拧紧。待调试。
6、活性炭过滤器滤料的填装：安装顺序基本同石英砂过滤器，过滤器底层应先用石英砂衬托，衬托层厚约10-30mm； 即填装1#石英砂约600㎏；然后，上层再填装净水专用果壳活性炭约800㎏。装填完毕，拧紧封盖法兰，确保密封不 渗漏。待调试。

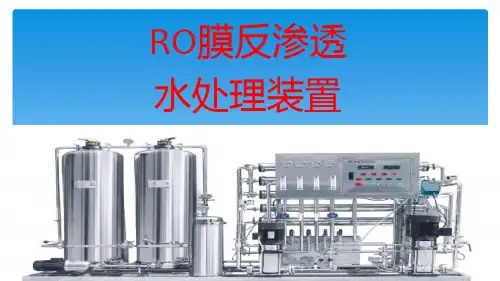

RO膜反渗透 水处理装置
1
RO-反渗透预处理工艺主要为活性炭和精滤。渗透是一种自然现象：水通过半透膜，从 低溶质浓度一侧到高溶质浓度一侧，直到溶剂化学位达到平衡。平衡时，膜两侧压力 差等于渗透压。这就是渗透效应（Osmosis）现象。反渗透是指如果在高浓度的一边加 压，便能把以上提及的渗透效应停止并反转，使水份从高浓度迫往低浓度的一边，把 水净化。这种现象称为反渗透（逆渗透），这种半透膜称为逆渗透膜。 特点:反渗透水处理设备能过滤掉水中的细菌、病毒、重金属、农药、有机物、矿物质 和异色异味等，是一种纯水，无需加热即可饮用。它所过滤出的水量的成本很低。生 产的纯水品质高、卫生指标理想。 反 渗透水处理设备是采用目前国际上较为先进的反渗透除盐技术来制备去离子水，是 一种纯物理过程的制备技术。反渗透纯水机组具有能长期不间断工作，自动化程度高， 操作方便，出水水质长期稳定，无污染物排放，制取纯水成本低廉等优点。反渗透膜 技术在国内医药、生物、电子、化工、电厂、污水处理等领域得到了广泛的运用。
