高炉冷却壁安装作业设计

徐州华宏特钢有限公司1#1380m3高炉冷却壁安装施工方案编制：审核：批准：河北冶金建设集团有限公司二0一三年六月目录1、工程概况 (1)2、编制依据 (1)3冷却壁的安装工艺 (1)3.1 炉体冷却壁安装 (1)3.2 炉喉钢砖安装 (2)4 质量保证措施 (3)5 安全保证措施 (3)1、工程概况本方案为徐州华宏1380m3高炉冷却壁安装方案，共有16段，38种规格，共507块。

最大重量为3973kg，最小重量为779kg。

部分冷却壁为镶砖冷却壁，重量总计约1210吨。

2、编制依据1、中钢设计院所发图纸。

2、《冶金机械设备安装工程——炼铁设备》GB208—85。

3、《冶金机械设备安装工程质量检验评定标准》YB9243—92。

3冷却壁的安装工艺3.1 炉体冷却壁安装1、安装前应对所有的冷却壁和冷却板进行水压试验及通球试验。

水压试验采用1.5 Mpa，保压20分钟，泄露率不得超过3%，用0.75千克钢锤敲击冷却壁各部分不得有“冒汗”现象。

通球试验采用Φ48mm直径的木球，用压缩空气将木球从冷却水管一头吹入，从另一头吹出，应畅通。

运输或安装过程中有碰撞则必须重新检验。

完毕后应封闭管口，防止杂物进入，并保护好管口螺纹。

下面为冷却壁分组试压示意图。

2、冷却壁依照图纸编号和水冷壁编号均匀分布安装。

每一层中各块冷却壁之间的间隙设计值为30毫米，偏差为±10mm，每层之间的间隙为30mm，偏差为±1 0mm。

安装标高以风口带为基准，各层之间的相对位置以冷却壁展开图中轴线为基准。

3、冷却设备吊装1)冷却设备进炉的方案：a、冷却壁安装按照从一层逐步向上进行安装。

b、在炉壁标高▽+5.070米处南侧开孔，在孔南侧制作进料平台，利用25T履带吊车将4块冷却壁吊至运输小车，通过运输小车将冷却壁运送至炉内操作平台。

c、先将第一块就位，可利用螺栓孔用倒链在炉外向炉皮拉到炉壳内表面，贴合就位并穿入方头螺栓进行固定，之后第二块，依次四块全部就位。

唐山xxxx钢铁有限公司3#高炉大修工程冷却壁安装及吊盘使用施工方案中国二十二冶集团市政工程公司xxxx项目部xxxx/2/26工程简介：1.1工程名称：唐山xxxx钢铁有限公司3#高炉大修工程1.2工程地点：唐山市丰润区1.3建设单位：唐山xxxx钢铁有限公司1.4设计单位：唐山钢铁设计研究院有限公司1.5监理单位：唐山三环工程建设监理有限公司1.6工程主要内容：1.6.1高炉冷却壁：冷却壁共有15段，该设计无炉喉缸砖，总计513块。

单块最小重量为1725Kg,最大重量为6281Kg，总重量1323.316t。

该冷却壁与常规冷却壁安装方式不同，1-4带光板冷却壁采用外部螺栓连接，冷却壁上为车制螺孔直接用于螺栓连接；5-12带镶砖冷却壁为无螺栓连接，采用冷却水管套管与炉壳外壁焊接连接；13-15带镶砖冷却壁，连接方式与1-4带相同。

冷却壁底标高为5.145米，顶标高为33.500米。

2、施工机具一览表2.施工前准备工作2.1进行技术交底，下达施工工艺、质量要求、进度计划、安全措施等。

2.2准备吊装机械、运输车辆、吊装索具和其它机具2.3待开始安装冷却壁时先将吊盘挂好。

2.4校对炉皮开孔与冷却壁的尺寸：用经纬仪在炉壳内分出十字线，（0°、90°、180°、270°）并对开孔的几何尺寸和角度进行校对。

2.5冷却壁的打压和通球试验均在厂家出厂前进行，现场检查合格证和厂家打压通球试验记录，合格后方可接收。

2.6冷却壁安装前在现场进行试压和通球，试验合格经甲方、监理签字后才可以安装3.吊盘的制作及使用吊盘作为安装冷却设备最重要的工具，其安全性和实用性是最主要的功能。

本吊盘主要用于高炉冷却壁的安装，在炉壳开始安装时，也可用于炉壳内焊缝的焊接和风口的安装、校验。

当冷却壁安装完毕即降至炉底拆除。

3.1.吊盘的制作吊盘采用措施料在现场制作。

因吊盘是高炉安装的重要部件，关系到施工人员的生命安全，特本着安全第一的原则，参照以往施工经验，加大安全系数制作。

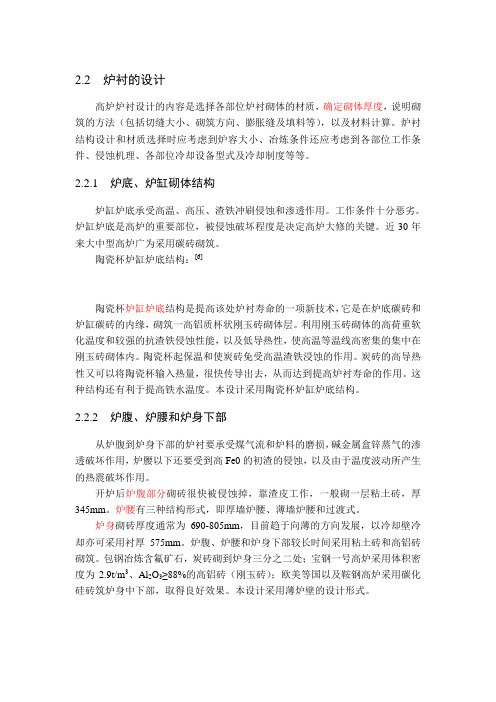

2.2 炉衬的设计高炉炉衬设计的内容是选择各部位炉衬砌体的材质，确定砌体厚度，说明砌筑的方法（包括切缝大小、砌筑方向、膨胀缝及填料等），以及材料计算。

炉衬结构设计和材质选择时应考虑到炉容大小、冶炼条件还应考虑到各部位工作条件、侵蚀机理、各部位冷却设备型式及冷却制度等等。

2.2.1 炉底、炉缸砌体结构炉缸炉底承受高温、高压、渣铁冲刷侵蚀和渗透作用。

工作条件十分恶劣。

炉缸炉底是高炉的重要部位，被侵蚀破坏程度是决定高炉大修的关键。

近30年来大中型高炉广为采用碳砖砌筑。

陶瓷杯炉缸炉底结构：[6]陶瓷杯炉缸炉底结构是提高该处炉衬寿命的一项新技术，它是在炉底碳砖和炉缸碳砖的内缘，砌筑一高铝质杯状刚玉砖砌体层。

利用刚玉砖砌体的高荷重软化温度和较强的抗渣铁侵蚀性能，以及低导热性，使高温等温线高密集的集中在刚玉砖砌体内。

陶瓷杯起保温和使炭砖免受高温渣铁浸蚀的作用。

炭砖的高导热性又可以将陶瓷杯输入热量，很快传导出去，从而达到提高炉衬寿命的作用。

这种结构还有利于提高铁水温度。

本设计采用陶瓷杯炉缸炉底结构。

2.2.2 炉腹、炉腰和炉身下部从炉腹到炉身下部的炉衬要承受煤气流和炉料的磨损，碱金属盒锌蒸气的渗透破坏作用，炉腰以下还要受到高Fe0的初渣的侵蚀，以及由于温度波动所产生的热震破坏作用。

开炉后炉腹部分砌砖很快被侵蚀掉，靠渣皮工作，一般砌一层粘土砖，厚345mm。

炉腰有三种结构形式，即厚墙炉腰、薄墙炉腰和过渡式。

炉身砌砖厚度通常为690-805mm，目前趋于向薄的方向发展，以冷却壁冷却亦可采用衬厚575mm。

炉腹、炉腰和炉身下部较长时间采用粘土砖和高铝砖砌筑。

包钢冶炼含氟矿石，炭砖砌到炉身三分之二处；宝钢一号高炉采用体积密度为2.9t/m3、Al2O3≥88%的高铝砖（刚玉砖）；欧美等国以及鞍钢高炉采用碳化硅砖筑炉身中下部，取得良好效果。

本设计采用薄炉壁的设计形式。

2.2.3 炉身上部和炉喉炉身上部和炉喉采用镶砖冷却壁。

高炉冷却壁安装方案首先，对于高炉冷却壁的材料选择，主要考虑其具有良好的耐热性能和耐腐蚀性能。

常用的材料有陶瓷材料、耐火浇注材料等。

在选择材料时要考虑到冷却壁所处环境的温度、气体组成以及不同部位的磨损情况等因素。

其次，对于冷却壁的安装技术，主要有耐候砌筑、浇注、砖衬和焊接等方法。

根据高炉冷却壁的不同部分，选择不同的安装技术。

在冷却壁的底部和高温区，可以使用耐候砌筑和浇注技术，以提高冷却壁的整体强度和耐蚀性。

而在较低温区，可以采用砖衬或焊接等技术，以提供冷却壁的局部维护性。

此外，为了提高冷却壁的寿命和工作效率，还需要采取一系列的保护措施。

首先是冷却系统的设计，通过合理布置冷却壁内部的导流管和冷却水流量，来保证冷却壁的均匀冷却，并防止冷却壁过热。

其次是定期检查冷却壁的磨损情况，在发现磨损较严重的地方及时进行修补和更换，以延长冷却壁的寿命。

另外，可以在冷却壁表面涂覆一层保护层，以提高冷却壁的耐腐蚀性和耐磨性。

在冷却壁的安装过程中，需要注意以下几点。

首先是施工环境的控制，要确保安装现场的整洁和通风良好，避免灰尘和有害气体对冷却壁材料的影响。

其次是安装方法的选择，要根据冷却壁的结构和材料特性，选择合适的安装工艺，确保冷却壁的安装质量。

另外，还要注意施工期间的安全措施，确保施工人员的人身安全。

总之，高炉冷却壁安装方案需要综合考虑材料选择、安装技术和保护措施等多方面因素。

只有合理选择材料、采用合适的安装技术，并加强冷却壁的保护措施，才能确保冷却壁的长期稳定运行和高效工作。
