废水泵站 PPT

缺 点 ： 抽 真 空 启 动 ， （由于来水的不均匀） 启动水泵较频繁。
各种形式：设计时都应 该先做技术经济比较， 再定方案。
泵站平面图
泵站剖面图
第二章 污水泵站处理单元及设备
§2.1 §2.2 §2.3 §2.4 §2.5 §2.6
工艺流程 进水井（集水池） 进水阀 格栅 泵房 出水井
2、合建式矩形排水泵站：
优点：机器间中机组、管 道和附属设备的布置较为方 便，启动操作简单，易于实 现自动化。电气设备置于上 层，不易受潮，工人操作条 件良好。
缺 点 ： 建 造 费 用 高 。 当 土 质差，地下水位高时，不利 结构施工。
适用：较大型泵站。
3、分建式排水泵站：
优点：构造简单，施工 较方便。机器间无污水 渗透和被污水淹没的危 险。
的逆止阀。
➢ 结构： 拍门主要由阀座、阀板、密封圈、铰链四部分➢ 水泵的类型： 卧式泵、立式泵、潜水泵
§2.6 出水井
➢ 作用： 泄压，即减低排水管道内的水流压力，减少冲击。
➢ 分类： 根据水井构造，分为封闭式和敞开式。
泵站出水井
第三章 排水泵站附属设备
§3.1 拍门 §3.2 起重机
3.1 拍门
➢ 概念： 安装于排水管道的尾端，具有防止外水倒灌功能
3、自行车王国3#泵站的起重机类型包括： A.轻小型起重设备; B.桥式类型起重机械； C.臂架类型起重机； D缆索式起重机
4、水泵的技术参数包括： A.流量； B.扬程； C.比转速； D.功率
5、与进水井的最高水位确定无关的因素是： A.进水管充满度计算；B.水泵吸水头的要求； C. 叶轮浸没深度； D.单台水泵的流量。
1、合建式圆形排水泵站：
优 点 ： 圆 形 结 构 受 力 条 件 好，便于采用沉井法施工， 自灌式，水泵启动方便，易 于根据吸水井中水位实现自 动操作。 缺 点 是 ： 机 器 间 机 组 与 附 属设备布置较困难，泵房很 深时，人员上下不便，电动 机容易受潮。电动机深入地 下，需考虑通风设施。 适 用 ： 中 、 小 型 排 水 量 ， （水泵不超过4台，易于布置） 较深泵房。
第一章 排水泵站概述
§1.1 工作特点 §1.2 基本组成 §1.3 分类 §1.4 排水泵站的基本类型
§1.1 工作特点
➢ 水中一般含有大量的杂质。（溶解的、悬浮的） ➢ 水量的不稳定，流量逐日、逐时变化，随季节变化。 ➢ 扬程不大。
§1.2 基本组成
➢ 设备间：装设水泵机组和有关的附属设备。
——泵站及泵站设备培训
主讲人： 审核校对： 培训时间：
培训章节
课前思考题 第一章：排水泵站概述 第二章：污水泵站处理单元及设备 第三章：排水泵站附属设备
课前思考题
1、泵站的类型属于： A.圆形；B.矩形； C.合建式； D.分建式
2、格栅的作用是： A.均衡水质、水量；B.拦截杂质；C.提升水位；D.泄压
§2.1 工艺流程
进水 进
水 井
进
水 闸
格
泵
栅
井
出 出水
水 井
平面图 剖面图
§2.2 进水井（集水池）
➢ 作用： 汇集、储存和均衡废水的水质水量。
➢ 容积： 不应小于最大一台水泵5min的出水量，用以避免
水泵机组的频繁启停。 ➢ 水位设计：
污水泵站集水池的设计最高水位,应按进水管充满 度计算；集水池的设计最低水位,应满足所选水泵吸水 头的要求，自灌式泵房还应满足水泵叶轮浸没深度的 要求。
§2.4 格栅
➢ 作用： 用以拦截污水中较大杂物，避免对后续的构筑
物和设备造成影响。
➢ 分类： 分为人工格栅和机械格栅两大类。
泵站格栅机
➢ 工作原理： 齿耙固定于链条上
，链条沿导轨运行，齿 耙从栅条的后部下行， 从底部运行至栅条前部 ，从下向上地将被栅条 拦住的漂浮物顺着挡板 捞至卸渣口处，卸入栅 渣车中。
➢ 主要结构： 由传动装置、框架、除污耙、链轮等组成。
§2.5 泵房
➢ 作用： 泵房是安装水泵、电动机、水泵控制柜及其他辅
助设备的建筑物，是水泵站工程的主体，其主要作用 是为水泵机组、辅助设备及运行管理人员提供良好的 工作条件。
泵房
➢ 分类
• （1）干式泵房
• 干式泵房就是集水池和机器间用隔墙分开的，只有水 泵的吸水管和叶轮淹没在水中。这样机器间可经常保 持干燥，以利于对水泵的检修和保养，具有避免污水 对轴承、管件、仪表的腐蚀和养护、管理条件好的优 点。
• （2）湿式泵房
• 湿式泵房是电动机设在电动机间，水泵的叶轮、轴承、 引水管等淹没在集水池中，水泵间与集水池合建在一 起，结构比干式泵房简单，集水池有效容积的范围大。 但缺点较多，对水泵部件的腐蚀严重，管理人员工作 条件差，往往要带水维修。
➢ 水泵的作用： 水泵是输送液体或使液体增压的机械。
➢ 水泵的技术参数： 流量、吸程、扬程、功率、效率
泵站进水井：
§2.3 进水阀
➢ 定义： 设置在格栅前或压力管道进口处的阀门。
➢ 作用： 在发生事故时能迅速关闭切断水流，在机组检修
或停机时能减少漏水。 ➢ 形式：
主要的进水阀有球形阀、蝴蝶阀、双平板蝶阀、 圆筒阀等。
3#泵站采用闸门启闭机作为进水阀
➢ 工作原理： 闸门由启闭机带动启
闭螺母转动，在梯形螺 纹作用下使丝杆带动闸 门门体上下运行，达到 截断或疏通水流作用。
➢ 集水池：装设格栅和吸水管；调节不均匀来水量。格 栅又叫拦污栅。作用是阻拦水中粗大的固体杂质，以 防止杂物阻塞和损坏水泵
➢ 辅助间：一般包括贮藏室、辅助间修理间、休息室和 厕所等。
➢ 变配电所：装设电控柜和线缆，由于观察和控制设备 的状态。
泵站

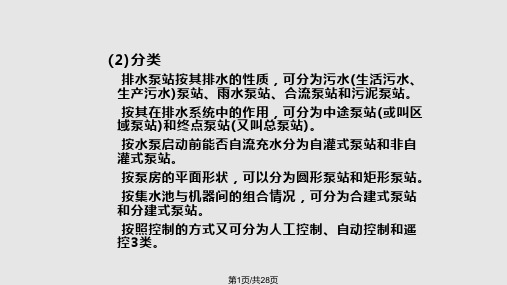

§1.3 分类
➢ 按其排水的性质分类：
污 污泥 水泵 泵站 站：生 生抽产 活开污 污污水 水泥泵 泵站 站 合流泵站：雨、污水合流 雨水泵站：排除雨水
➢ 按其在排水系统中的作用分类：
中途泵站（或区域泵站）：根据极限埋深定。 终点泵站（又叫总泵站）：污水厂中。
➢ 按水泵启动前能否自流充水：自非灌自泵灌站泵站
圆形 ➢ 按泵房的平面形状：矩形
➢ 按集水池与机器间的组合情况：分 合建 建式 式
人工控制 ➢ 按照控制的方式：自动控制
遥控
§1.4 排水泵站的基本类型
