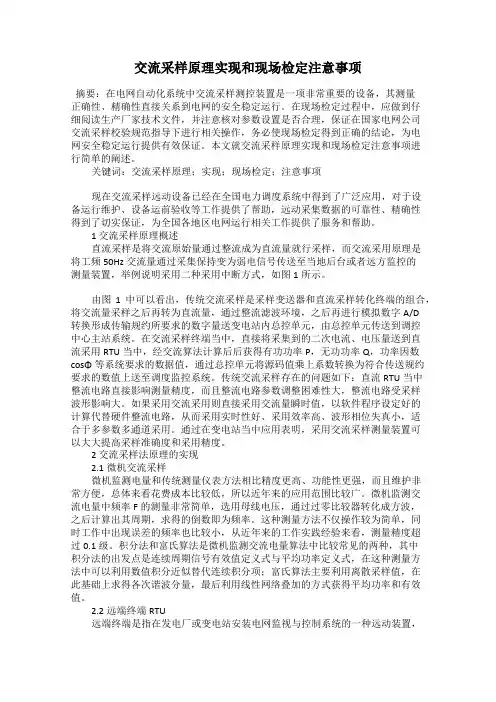

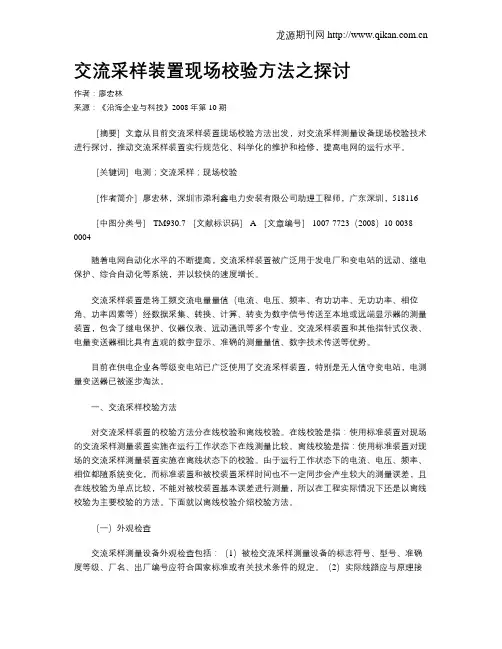

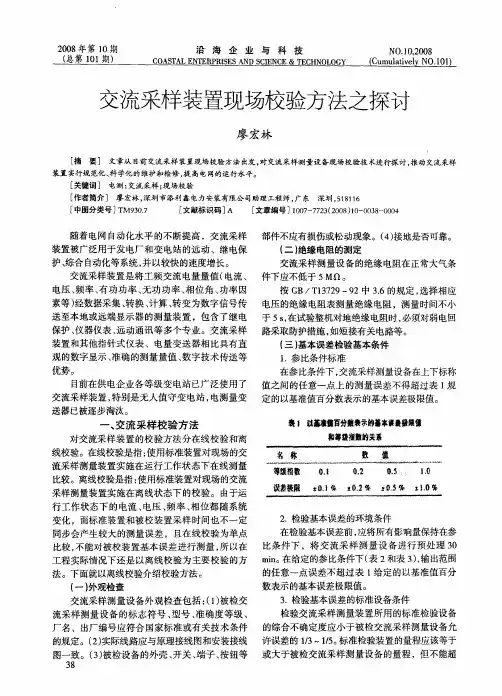

交流采样原理实现和现场检定注意事项摘要：在电网自动化系统中交流采样测控装置是一项非常重要的设备，其测量正确性、精确性直接关系到电网的安全稳定运行。
在现场检定过程中，应做到仔细阅读生产厂家技术文件，并注意核对参数设置是否合理，保证在国家电网公司交流采样校验规范指导下进行相关操作，务必使现场检定得到正确的结论，为电网安全稳定运行提供有效保证。
本文就交流采样原理实现和现场检定注意事项进行简单的阐述。
关键词：交流采样原理；实现；现场检定；注意事项现在交流采样远动设备已经在全国电力调度系统中得到了广泛应用，对于设备运行维护、设备运前验收等工作提供了帮助，远动采集数据的可靠性、精确性得到了切实保证，为全国各地区电网运行相关工作提供了服务和帮助。
1 交流采样原理概述直流采样是将交流原始量通过整流成为直流量就行采样，而交流采用原理是将工频50Hz交流量通过采集保持变为弱电信号传送至当地后台或者远方监控的测量装置，举例说明采用二种采用中断方式，如图1所示。
由图1中可以看出，传统交流采样是采样变送器和直流采样转化终端的组合，将交流量采样之后再转为直流量，通过整流滤波环境，之后再进行模拟数字A/D转换形成传输规约所要求的数字量送变电站内总控单元，由总控单元传送到调控中心主站系统。
在交流采样终端当中，直接将采集到的二次电流、电压量送到直流采用RTU当中，经交流算法计算后后获得有功功率P，无功功率Q，功率因数cosΦ等系统要求的数据值，通过总控单元将源码值乘上系数转换为符合传送规约要求的数值上送至调度监控系统。
传统交流采样存在的问题如下：直流RTU当中整流电路直接影响测量精度，而且整流电路参数调整困难性大，整流电路受采样波形影响大。
如果采用交流采用则直接采用交流量瞬时值，以软件程序设定好的计算代替硬件整流电路，从而采用实时性好、采用效率高、波形相位失真小，适合于多参数多通道采用。
通过在变电站当中应用表明，采用交流采样测量装置可以大大提高采样准确度和采用精度。

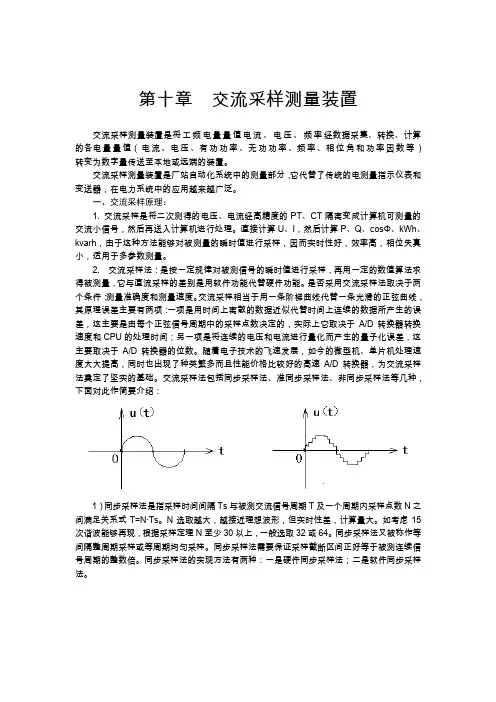

第十章交流采样测量装置交流采样测量装置是将工频电量量值电流、电压、频率经数据采集、转换、计算的各电量量值（电流、电压、有功功率、无功功率、频率、相位角和功率因数等）转变为数字量传送至本地或远端的装置。
交流采样测量装置是厂站自动化系统中的测量部分，它代替了传统的电测量指示仪表和变送器，在电力系统中的应用越来越广泛。

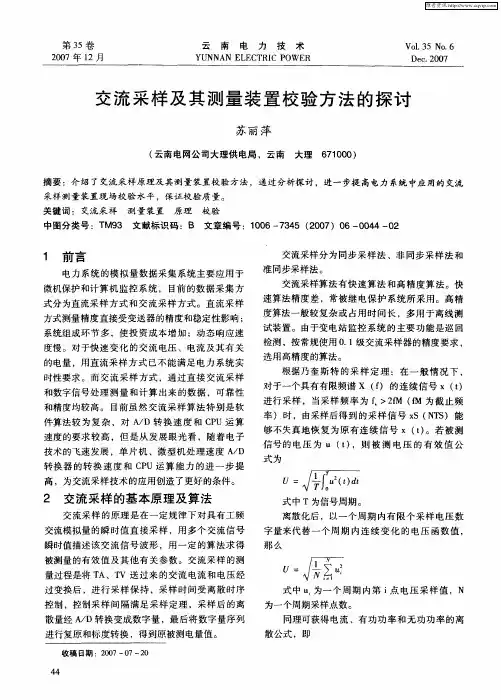

一、交流采样原理：1. 交流采样是将二次测得的电压、电流经高精度的PT、CT隔离变成计算机可测量的交流小信号，然后再送入计算机进行处理。
直接计算U、I，然后计算P、Q、cosΦ、kWh、kvarh，由于这种方法能够对被测量的瞬时值进行采样，因而实时性好，效率高，相位失真小，适用于多参数测量。
2. 交流采样法：是按一定规律对被测信号的瞬时值进行采样，再用一定的数值算法求得被测量，它与直流采样的差别是用软件功能代替硬件功能。
是否采用交流采样法取决于两个条件：测量准确度和测量速度。
交流采样相当于用一条阶梯曲线代替一条光滑的正弦曲线，其原理误差主要有两项：一项是用时间上离散的数据近似代替时间上连续的数据所产生的误差，这主要是由每个正弦信号周期中的采样点数决定的，实际上它取决于A/D转换器转换速度和CPU的处理时间；另一项是将连续的电压和电流进行量化而产生的量子化误差，这主要取决于A/D转换器的位数。
随着电子技术的飞速发展，如今的微型机、单片机处理速度大大提高，同时也出现了种类繁多而且性能价格比较好的高速A/D转换器，为交流采样法奠定了坚实的基础。
交流采样法包括同步采样法、准同步采样法、非同步采样法等几种，下面对此作简要介绍：1）同步采样法是指采样时间间隔Ts与被测交流信号周期T及一个周期内采样点数N之间满足关系式T=N·Ts。
N选取越大，越接近理想波形，但实时性差，计算量大。
如考虑15次谐波能够再现，根据采样定理N至少30以上，一般选取32或64。
同步采样法又被称作等间隔整周期采样或等周期均匀采样。

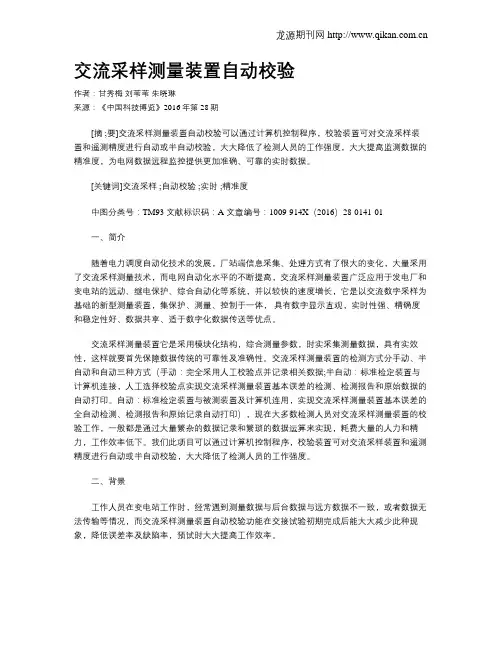

交流采样测量装置自动校验作者：甘秀梅刘苇苇朱晓琳来源：《中国科技博览》2016年第28期[摘 ;要]交流采样测量装置自动校验可以通过计算机控制程序，校验装置可对交流采样装置和遥测精度进行自动或半自动校验，大大降低了检测人员的工作强度，大大提高监测数据的精准度，为电网数据远程监控提供更加准确、可靠的实时数据。
[关键词]交流采样 ;自动校验 ;实时 ;精准度中图分类号：TM93 文献标识码：A 文章编号：1009-914X（2016）28-0141-01一、简介随着电力调度自动化技术的发展，厂站端信息采集、处理方式有了很大的变化，大量采用了交流采样测量技术，而电网自动化水平的不断提高，交流采样测量装置广泛应用于发电厂和变电站的远动、继电保护、综合自动化等系统，并以较快的速度增长，它是以交流数字采样为基础的新型测量装置，集保护、测量、控制于一体，具有数字显示直观，实时性强、精确度和稳定性好、数据共享、适于数字化数据传送等优点。
交流采样测量装置它是采用模块化结构，综合测量参数，时实采集测量数据，具有实效性，这样就要首先保障数据传统的可靠性及准确性。
交流采样测量装置的检测方式分手动、半自动和自动三种方式（手动：完全采用人工校验点并记录相关数据;半自动：标准检定装置与计算机连接，人工选择校验点实现交流采样测量装置基本误差的检测、检测报告和原始数据的自动打印。
自动：标准检定装置与被测装置及计算机连用，实现交流采样测量装置基本误差的全自动检测、检测报告和原始记录自动打印），现在大多数检测人员对交流采样测量装置的校验工作，一般都是通过大量繁杂的数据记录和繁琐的数据运算来实现，耗费大量的人力和精力，工作效率低下。
我们此项目可以通过计算机控制程序，校验装置可对交流采样装置和遥测精度进行自动或半自动校验，大大降低了检测人员的工作强度。
二、背景工作人员在变电站工作时，经常遇到测量数据与后台数据与远方数据不一致，或者数据无法传输等情况，而交流采样测量装置自动校验功能在交接试验初期完成后能大大减少此种现象，降低误差率及缺陷率，预试时大大提高工作效率。

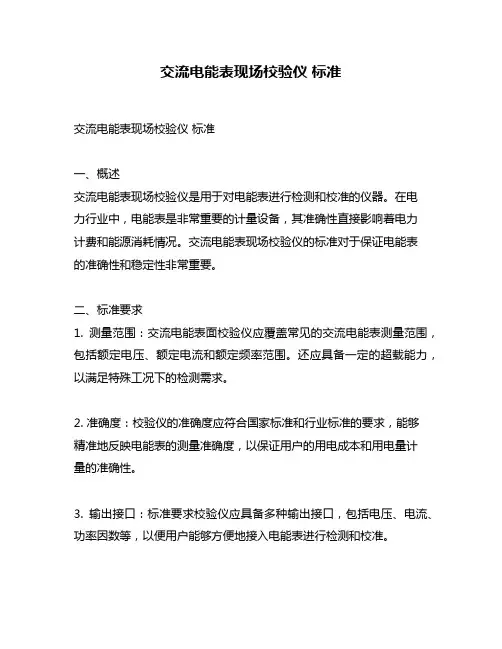

交流电能表现场校验仪标准交流电能表现场校验仪标准一、概述交流电能表现场校验仪是用于对电能表进行检测和校准的仪器。
在电力行业中，电能表是非常重要的计量设备，其准确性直接影响着电力计费和能源消耗情况。
交流电能表现场校验仪的标准对于保证电能表的准确性和稳定性非常重要。
二、标准要求1. 测量范围：交流电能表面校验仪应覆盖常见的交流电能表测量范围，包括额定电压、额定电流和额定频率范围。
还应具备一定的超载能力，以满足特殊工况下的检测需求。
2. 准确度：校验仪的准确度应符合国家标准和行业标准的要求，能够精准地反映电能表的测量准确度，以保证用户的用电成本和用电量计量的准确性。
3. 输出接口：标准要求校验仪应具备多种输出接口，包括电压、电流、功率因数等，以便用户能够方便地接入电能表进行检测和校准。
4. 抗干扰能力：在电力现场环境中，存在各种干扰源，如电磁干扰、谐波干扰等，校验仪应具备一定的抗干扰能力，以确保测试结果的准确性。
5. 操作便捷性：标准要求校验仪的操作界面应友好、操作简便，能够满足不同用户的使用需求，同时具备一定的自动化功能，提高测试效率。
6. 安全性能：校验仪在使用过程中应具备良好的安全性能，包括过压保护、过流保护、漏电保护等，确保用户和设备的安全。
三、个人观点作为电力行业的从业者，我认为交流电能表现场校验仪的标准对于保障电能表的准确性和稳定性至关重要。
当前，随着电力行业的快速发展和智能化进程的加速，对于电能表的准确度和稳定性要求也越来越高。
校验仪的设计和生产需要严格遵守相关标准，以满足市场的需求。
总结回顾：交流电能表现场校验仪标准是关乎电能表准确性和稳定性的重要标准，涉及到了测量范围、准确度、输出接口、抗干扰能力、操作便捷性和安全性能等多个方面。
只有严格按照标准要求设计和生产校验仪，才能够保证电能表的准确性和稳定性，进而保障用户的用电权益。
在未来的发展中，希望电力行业能够进一步完善相关标准，推动电能表校验仪的技术和质量水平不断提升，为电力行业的可持续发展做出贡献。
交流电能表检定装置检定规程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!交流电能表检定装置检定规程是指用于校准和检验交流电能表性能和准确度的标准化程序和要求。

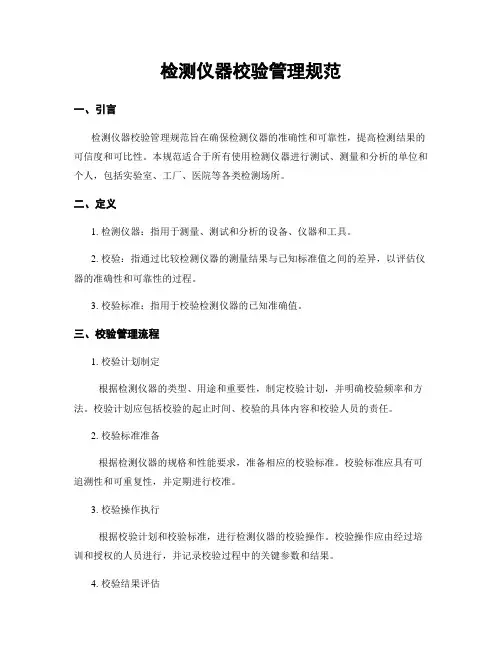

检测仪器校验管理规范一、引言检测仪器校验管理规范旨在确保检测仪器的准确性和可靠性，提高检测结果的可信度和可比性。
本规范适合于所有使用检测仪器进行测试、测量和分析的单位和个人，包括实验室、工厂、医院等各类检测场所。
二、定义1. 检测仪器：指用于测量、测试和分析的设备、仪器和工具。
2. 校验：指通过比较检测仪器的测量结果与已知标准值之间的差异，以评估仪器的准确性和可靠性的过程。
3. 校验标准：指用于校验检测仪器的已知准确值。
三、校验管理流程1. 校验计划制定根据检测仪器的类型、用途和重要性，制定校验计划，并明确校验频率和方法。
校验计划应包括校验的起止时间、校验的具体内容和校验人员的责任。
2. 校验标准准备根据检测仪器的规格和性能要求，准备相应的校验标准。
校验标准应具有可追溯性和可重复性，并定期进行校准。
3. 校验操作执行根据校验计划和校验标准，进行检测仪器的校验操作。
校验操作应由经过培训和授权的人员进行，并记录校验过程中的关键参数和结果。
4. 校验结果评估比较校验结果与校验标准，评估检测仪器的准确性和可靠性。
如发现校验结果不符合要求，应采取相应的纠正措施，并重新校验。
5. 校验结果记录和报告记录校验的详细过程、结果和评估，并编制校验报告。
校验报告应包括校验日期、仪器信息、校验结果、评估结论和校验人员签名等内容，并保存备查。
6. 校验结果跟踪和控制根据校验结果，制定相应的维护和控制措施，确保检测仪器的准确性和可靠性。
定期跟踪校验结果，并进行必要的维护和校准。
四、校验人员要求1. 校验人员应具备相关的专业知识和技能，熟悉校验操作和校验标准。
2. 校验人员应经过培训和考核，并持有相应的资质证书。
3. 校验人员应严格按照校验程序和要求执行校验操作，并保证校验结果的准确性和可靠性。
4. 校验人员应及时更新自己的专业知识和技能，并参加定期的培训和考核。
五、校验设备要求1. 校验设备应具备相应的精度和准确性，能够满足校验的要求。
