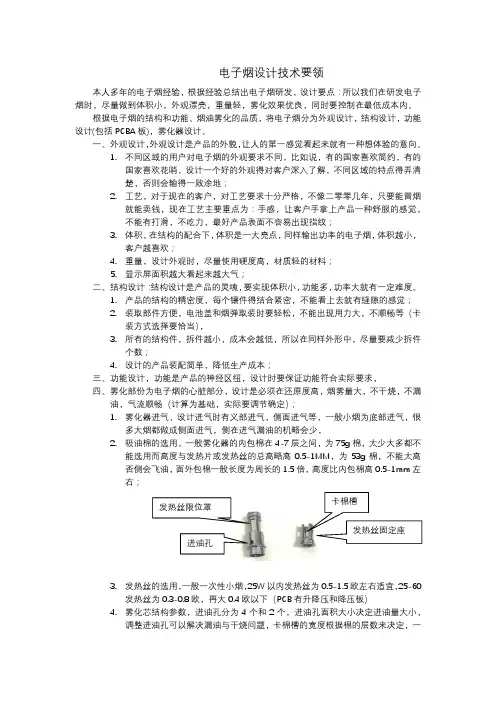

电子烟设计技术要领本人多年的电子烟经验，根据经验总结出电子烟研发，设计要点：所以我们在研发电子烟时，尽量做到体积小，外观漂亮，重量轻，雾化效果优良，同时要控制在最低成本内。

根据电子烟的结构和功能、烟油雾化的品质，将电子烟分为外观设计，结构设计，功能设计(包括PCBA 板)，雾化器设计。

一、外观设计，外观设计是产品的外貌，让人的第一感觉看起来就有一种想体验的意向。

1. 不同区域的用户对电子烟的外观要求不同，比如说，有的国家喜欢简约，有的国家喜欢花哨，设计一个好的外观得对客户深入了解，不同区域的特点得弄清楚，否则会输得一败涂地；2. 工艺，对于现在的客户，对工艺要求十分严格，不像二零零几年，只要能冒烟就能卖钱，现在工艺主要重点为：手感，让客户手拿上产品一种舒服的感觉，不能有打滑，不吃力，最好产品表面不容易出现指纹；3. 体积，在结构的配合下，体积是一大亮点，同样输出功率的电子烟，体积越小，客户越喜欢；4. 重量，设计外观时，尽量使用硬度高，材质轻的材料；5. 显示屏面积越大看起来越大气；二、结构设计：结构设计是产品的灵魂，要实现体积小，功能多，功率大就有一定难度。

1. 产品的结构的精密度，每个镶件得结合紧密，不能看上去就有缝隙的感觉；2. 装取部件方便，电池盖和烟弹取装时要轻松，不能出现用力大，不顺畅等（卡装方式选择要恰当），3. 所有的结构件，拆件越小，成本会越低，所以在同样外形中，尽量要减少拆件个数；4. 设计的产品装配简单，降低生产成本；三、功能设计，功能是产品的神经区纽，设计时要保证功能符合实际要求，四、雾化部份为电子烟的心脏部分，设计是必须在还原度高，烟雾量大，不干烧，不漏油，气流顺畅（计算为基础，实际要调节确定）；1. 雾化器进气，设计进气时有义部进气，侧面进气等，一般小烟为底部进气，很多大烟都做成侧面进气，侧在进气漏油的机略会少，2. 吸油棉的选用，一般雾化器的内包棉在4-7层之间，为75g 棉，太少大多都不能选用而高度与发热片或发热丝的总高略高0.5-1MM ，为53g 棉，不能太高否侧会飞油，面外包棉一般长度为周长的1.5倍，高度比内包棉高0.5-1mm 左右；3. 发热丝的选用，一般一次性小烟，25W 以内发热丝为0.5-1.5欧左右适宜，25-60发热丝为0.3-0.8欧，再大0.4欧以下（PCB 有升降压和降压板）4. 雾化芯结构参数，进油孔分为4个和2个，进油孔面积大小决定进油量大小，调整进油孔可以解决漏油与干烧问题，卡棉槽的宽度根据棉的层数来决定，一发热丝限位罩 发热丝固定座进油孔卡棉槽般五层棉开槽为2mm宽左右，太大会进油过量漏油，太小干烧，固定座的外径与限位罩内径之间的一般直径在0.9-1.1mm间就可以了，固定座装入限位盖后，上方应预留2-5MM,根据雾化器功率大小调整；5.雾化器装入雾化芯后，除进油孔外所有的部分不能漏气，，保证气密性良好，气密性不好会漏油；6.小烟烟嘴的形状要接近嘴的形状，吸烟时不会从嘴角进气；五、其它参数1.弹针与电极过电量，需要大于产品的最大电流的30%，电子工程师计算可知，2.电池为高倍率电池，都要电子工程师计算，能满足要求电池才能达到设计功率；总结：因为设计电子烟因素太多，只写了最基本的要领，详细的内容不能一一写出来，请见谅，注意：本要领仅供参考2020年3月4日著。

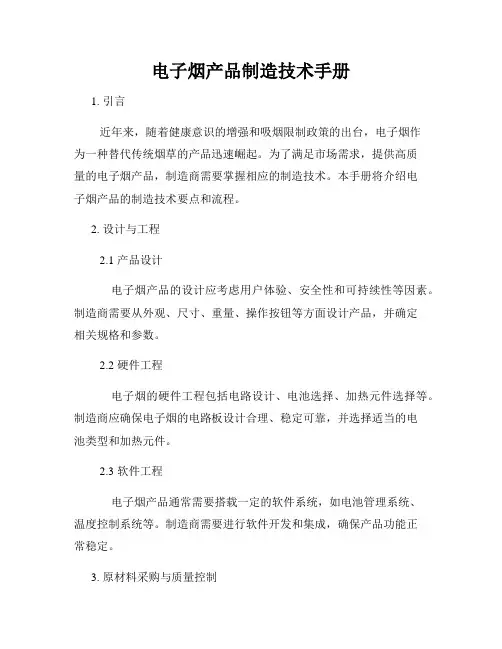

电子烟产品制造技术手册1. 引言近年来，随着健康意识的增强和吸烟限制政策的出台，电子烟作为一种替代传统烟草的产品迅速崛起。

为了满足市场需求，提供高质量的电子烟产品，制造商需要掌握相应的制造技术。

本手册将介绍电子烟产品的制造技术要点和流程。

2. 设计与工程2.1 产品设计电子烟产品的设计应考虑用户体验、安全性和可持续性等因素。

制造商需要从外观、尺寸、重量、操作按钮等方面设计产品，并确定相关规格和参数。

2.2 硬件工程电子烟的硬件工程包括电路设计、电池选择、加热元件选择等。

制造商应确保电子烟的电路板设计合理、稳定可靠，并选择适当的电池类型和加热元件。

2.3 软件工程电子烟产品通常需要搭载一定的软件系统，如电池管理系统、温度控制系统等。

制造商需要进行软件开发和集成，确保产品功能正常稳定。

3. 原材料采购与质量控制3.1 原材料选择制造商应选择质量可靠、符合相关标准的原材料，如不锈钢、陶瓷、玻璃等。

原材料的质量直接关系到最终产品的品质和安全。

3.2 严格把控生产环节制造商需建立严格的质量控制体系，对每个生产环节进行监控和管理，确保产品符合标准要求。

这包括原材料质量检测、生产过程监控、产品成品检验等。

3.3 质量管理体系制造商应制定相应的质量管理体系，如ISO 9001等，以确保产品的一致性和可追溯性。

4. 组装与测试4.1 零部件组装电子烟产品的组装过程需要确保每个零部件的正确安装和连接，如电池、电路板、加热元件等。

4.2 功能测试已组装的电子烟产品需要进行功能测试，确保各项功能正常运行，如电池充电、加热温度控制、烟雾输出等。

4.3 安全测试为了保障用户的使用安全，制造商还需进行安全测试，如电池安全性测试、材料的耐热性测试等。

5. 包装与运输5.1 包装设计电子烟产品的包装设计应符合美观、便于携带和保护产品的原则。

制造商需确保包装材料的质量达标，并满足相关法规要求。

5.2 运输管理电子烟产品在运输过程中需要注意防震、防潮、防静电等问题，以防止产品在运输过程中受到损坏。

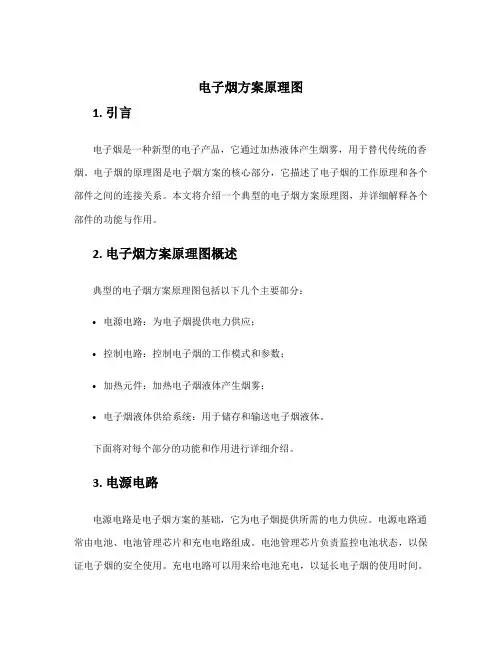

电子烟方案原理图1. 引言电子烟是一种新型的电子产品，它通过加热液体产生烟雾，用于替代传统的香烟。

电子烟的原理图是电子烟方案的核心部分，它描述了电子烟的工作原理和各个部件之间的连接关系。

本文将介绍一个典型的电子烟方案原理图，并详细解释各个部件的功能与作用。

2. 电子烟方案原理图概述典型的电子烟方案原理图包括以下几个主要部分：•电源电路：为电子烟提供电力供应；•控制电路：控制电子烟的工作模式和参数；•加热元件：加热电子烟液体产生烟雾；•电子烟液体供给系统：用于储存和输送电子烟液体。

下面将对每个部分的功能和作用进行详细介绍。

3. 电源电路电源电路是电子烟方案的基础，它为电子烟提供所需的电力供应。

电源电路通常由电池、电池管理芯片和充电电路组成。

电池管理芯片负责监控电池状态，以保证电子烟的安全使用。

充电电路可以用来给电池充电，以延长电子烟的使用时间。

4. 控制电路控制电路是电子烟方案中的核心组成部分，它决定了电子烟的工作模式和参数。

典型的控制电路包括控制芯片、按键和显示屏。

控制芯片负责处理用户的操作指令，并控制加热元件的工作。

按键和显示屏可以用来与用户进行交互，显示电子烟的状态和参数。

5. 加热元件加热元件是电子烟方案中最重要的部分，它通过加热电子烟液体产生烟雾。

常用的加热元件有加热线圈和加热膜。

加热元件通常由金属材料制成，具有较高的导热性能。

当电流通过加热元件时，加热元件会加热液体，使其蒸发产生烟雾。

加热元件的设计和选材要考虑加热效率和安全性。

6. 电子烟液体供给系统电子烟液体供给系统是电子烟方案中供给电子烟液体的部分。

它通常由电子烟液体储存器、输液管和喷雾器组成。

电子烟液体储存器用于储存电子烟液体，输液管将电子烟液体传输到喷雾器。

喷雾器通过加热元件将液体蒸发产生烟雾，并将其呈现给用户。

7. 总结本文介绍了一个典型的电子烟方案原理图，并详细解释了各个部件的功能和作用。

电子烟方案原理图是实现电子烟工作的核心，它包括电源电路、控制电路、加热元件和电子烟液体供给系统四个主要部分。
