5V,12V直流稳压电源的设计

《直流稳压电源课程设计报告》一.课程设计目的（1）掌握直流稳压电源的组成及原理（2)掌握三端可调稳压器的使用方法（3)了解直流稳压电源主要参数二.课程设计题目描述和要求(1)稳压电源输出电压在6-18V之间连续可调，最大输出电流为Io max=1.0A(2)稳压系数S u≤0.03%(3)输出电阻R o≤0.1(4）纹波电压U orm≤5mV三.课程设计报告内容㈠直流稳压电源的组成直流稳压电源通常由电源电压、整流电路、滤波器和稳压电路等部分组成，其原理框图如图1.3.1所示㈡直流稳压电源的各部分作用1.电源变压器：将电网220V的交流电压变换成整流滤波电路所需要的交流电压u2。

变压器副边与原边的功率比为：P2/P1=η式中：η为变压器的效率。

2整流电路：将交流电压变换为单向脉动直流电压。

整流是利用二极管的单向导电性实现的。

常用的整流电路有半波整流电路和桥式整流电路等。

其电路图如图1.3.2所示。

在稳压电路中一般用4个二极管组成桥式整流电路，此时Ｕ1与交流电压u2的有效值Ｕ2的关系为：Ｕ1=（1.1～1.2）Ｕ2在整流电路中，每只二极管所承受的最大反向电压为：Ｕrm=√2Ｕ2流过每只二极管的平均电流为：I D=0.45Ｕ2/R L桥式整流电路与半波整流电路相比较，其输出电压Ｕ提高，脉动成分减少了，所以在此选用桥式整流电路。

3滤波电路：将脉动直流电压中交流分量滤去，形成平滑的直流电压。

滤波电路可分为电容、电感和π型滤波电路。

其电路图如下1.3.3所示。

图中R为负载电阻，它为电容C提供放电通路，放电时间常数RC应满足：RC>（3～5)T/2；式中T（=20msm）为50HZ交流电压周期。

一般小功率整流滤波电路通常采用桥式整流、电容滤波电路。

4.稳压电路：其作用是当交流电网电压波动或负载变化时，保证输出直流电压的稳定。

简单的稳压电路可采用稳压管来实现，在稳压性能要求较高的场合，可采用串联反馈式稳压电路（包括基准电压、取样电路、放大电路和调整管部分）。

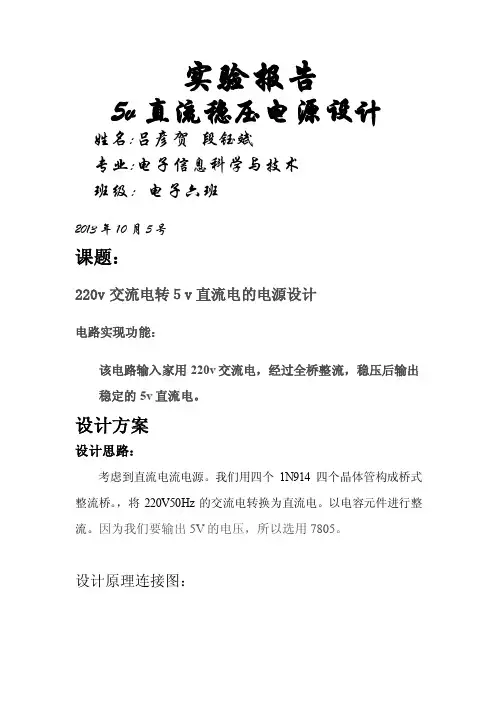

实验报告5v直流稳压电源设计姓名:吕彦贺段钰斌专业:电子信息科学与技术班级：电子六班2013年10月5号课题：220v交流电转５v直流电的电源设计电路实现功能：该电路输入家用220v交流电，经过全桥整流，稳压后输出稳定的5v直流电。

设计方案设计思路：考虑到直流电流电源。

我们用四个1N914四个晶体管构成桥式整流桥。

，将220V50Hz的交流电转换为直流电。

以电容元件进行整流。

因为我们要输出5V的电压，所以选用7805。

设计原理连接图：一、变压器变压220V交流电连一个降压变压器把电压值降到9V左右二、整流桥根据图，输出的平均电压值0()201sin ()AV U d πωτωτπ=⎰即：0()20.9AV U U =二、 电容滤波本设计我们使用电容滤波，滤波后，输出电压平均值增大，脉动变小。

C 越大， RL 越大，τ越大，放电越慢，曲线越平滑，脉动越小。

三、直流稳压因为我们要输出5V的电压，所以选用LM7805三端稳压器件四、总电路这里应用protuce绘制总设计图五、实验所需元器件万用板一个，1N914晶体管四个，（220伏至8伏）交流变压器一个，电解电容220μF一个，电解电容100μF一个，电容0.1F两个，LM7805三端稳压器一个。

电烙铁一个，松香若干，锡丝若干~~培养幼儿良好生活习惯的研究开题报告一、问题的提出（一）课题研究的背景和意义幼儿期是人的一生身心发展尤其大脑结构和机能发展最为旺盛的时期，更是良好生活习惯形成的关键期。

《幼儿园教育指导纲要》在健康领域中明确提出:幼儿要养成良好的生活、卫生习惯，有基本的生活自理能力。

幼儿期良好生活习惯的养成对人的一生影响巨大，这是由于这个时期孩子的心理特点所决定的。

这一时期一旦养成良好的生活习惯，能让孩子终生受益。

在20世纪30年代，成人们整日为温饱问题奔波忙碌，孩子们也非常积极地设法为家庭生活做出自己的贡献。

“穷人的孩子早当家”，在那个时代，他们必须具有自理能力，他们还不得不帮助父母取得经济收入。

直流稳压电源设计报告设计报告：直流稳压电源1. 设计目标：设计一个直流稳压电源，能够提供稳定的输出电压，并具备过载保护功能。

2. 设计方案：采用线性稳压电源的设计方案。

选择变压器、整流电路、滤波电路、稳压电路和保护电路五个部分组成。

3. 设计流程：- 选择合适的变压器，根据输出电压和电流的要求确定变压器的额定参数。

- 设计整流电路，一般采用整流桥整流，将交流电源输出转换为直流电源。

- 设计滤波电路，采用电容滤波和电感滤波的组合，使输出电压更加稳定。

- 设计稳压电路，常用稳压二极管、稳压管、稳压芯片等元件，通过调节电流和电压实现稳压功能。

- 设计过载保护电路，采用过流保护、过热保护、电流限制等技术手段，保护电源和负载。

4. 设计参数：- 输入电压：220V AC- 输出电压：5V DC- 输出电流：1A- 稳压精度：±5%- 过载保护：电流限制在1.2A，过热保护温度设定为85℃5. 集成电路选型：- 变压器：选择额定输入电压为220V AC，输出电压为12VAC的变压器。

- 整流电路：选择四个二极管组成整流桥，如1N4007。

- 滤波电路：选择适当的电容和电感组成滤波电路，如4700μF，100μF电容和100mH电感。

- 稳压电路：选择稳压二极管或稳压芯片，如7805稳压芯片。

- 过载保护电路：选择过流保护元件和温度传感器，如电流限制为1.2A的保险丝和额定触发温度为85℃的热敏电阻。

6. 电路连接：根据设计方案，按照电路图连接各个元件。

7. 实验验证：通过实验验证电源输出电压、电流的稳定性，并测试过载保护电路的有效性。

8. 结果分析：根据实验结果分析，评估设计方案的可行性和性能指标是否满足要求。

9. 优化改进：根据分析结果，提出优化改进的方案，如更换元件、调整参数等，以进一步提高电源的稳定性和性能。

10. 结论：根据实验和优化改进的结果，得出结论并总结设计报告。

5V直流稳压电源设计说明一、引言直流稳压电源是电子设备的基本组成部分之一，其主要功能是将交流电转换为直流电，并提供稳定的电压输出。

5V直流稳压电源常被应用于各种电子产品中，如手机、数码设备、嵌入式系统等。

本文将对5V直流稳压电源的设计进行详细说明。

二、设计需求1.输出电压为5V，电流大于等于1A。

2.稳压范围在±2%以内。

3.起始电源电压为220V交流电。

4.设计尺寸紧凑，适合应用于各种电子设备中。

5.安全可靠，具备过压、过流、过温保护功能。

三、设计原理1.整流滤波：电源输入端接入变压器，将220V交流电转换为较低电压的交流电，然后通过整流电路将交流电转换为直流电。

整流电路一般采用桥式整流电路，通过四个二极管将交流电改为单向的直流电。

接下来需要对直流信号进行滤波，以去除残留的交流成分。

滤波电路通常采用电容滤波，将变化较大的直流电压变为更为稳定的直流电压。

2.稳压电路：在滤波后的直流电压上接入稳压电路，以确保输出电压的稳定性。

常用的稳压电路有线性稳压和开关稳压两种。

-线性稳压：线性稳压电路采用功率晶体管或集成电路，通过调节电路中的稳压元件的工作状态，来实现对输出电压的稳定。

线性稳压的优点是设计简单，成本低，但效率较低，热量较多。

-开关稳压：开关稳压电路采用开关元件，通过周期性开关来控制直流电压的波形，从而实现对输出电压的调节。

开关稳压的优点是效率高，体积小，热量少，但设计复杂一些。

3.保护电路：为了确保电源的安全可靠性，需要设计适当的保护电路，包括过压保护、过流保护和过温保护。

-过压保护：添加过压保护电路，当输出电压超过预设范围时，电路可以自动切断输出。

-过流保护：添加过流保护电路，当输出电流超过额定值时，电路可以自动切断输出，避免损坏电子设备。

-过温保护：添加过温保护电路，当电源温度超过安全工作范围时，电路可以自动切断输出，防止发生短路、火灾等危险情况。

四、设计步骤1.根据需求确定稳压电路的类型，线性稳压或开关稳压。

直流稳压电源电路的设计实验报告一、实验目的1、了解直流稳压电源的工作原理。

2、设计直流稳压电路，要求输入电压：220V市电，50Hz，用单变压器设计并制作能够输出一组固定+15V输出直流电压和一组+1.2V~+12V连续可调的直流稳压电源电路，两组输出电流分别I O≥500mA。

3、了解掌握Proteus软件的基本操作与应用。

二、实验线路及原理1、实验原理（1）直流稳压电源直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。

一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：图2-1 直流稳压电源的原理框图和波形变换其中：1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。

2）整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。

3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。

滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。

4）稳压电路：其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。

稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。

（2）整流电路常采用二极管单相全波整流电路，电路如图2-2所示。

在u2的正半周内，二极管D1、D2导通，D3、D4截止；u2的负半周内，D3、D4导通，D1、D2截止。

正负半周内部都有电流流过的负载电阻RL，且方向是一致的。

电路的输出波形如图2-3所示。

t整流二极管采用1N4007，具有正向导通电压降低，导通电流高，泄露电流低，过载电流高，成本低等优点，其基本参数如下图所示，有黑色线圈一端表示负极。

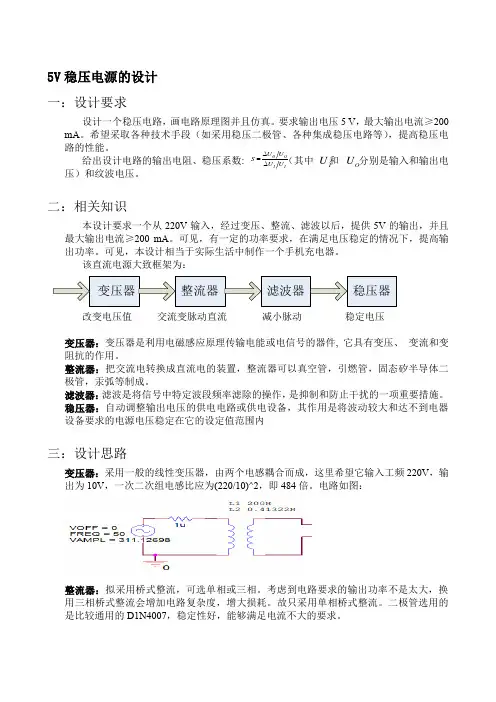

5V 稳压电源的设计 一：设计要求设计一个稳压电路，画电路原理图并且仿真。

要求输出电压5 V ，最大输出电流≥200 mA 。

希望采取各种技术手段（如采用稳压二极管、各种集成稳压电路等），提高稳压电路的性能。

给出设计电路的输出电阻、稳压系数:（其中和分别是输入和输出电压）和纹波电压。

二：相关知识本设计要求一个从220V 输入，经过变压、整流、滤波以后，提供5V 的输出，并且最大输出电流≥200 mA 。

可见，有一定的功率要求，在满足电压稳定的情况下，提高输出功率。

可见，本设计相当于实际生活中制作一个手机充电器。

该直流电源大致框架为：改变电压值 交流变脉动直流减小脉动 稳定电压变压器：变压器是利用电磁感应原理传输电能或电信号的器件, 它具有变压、变流和变阻抗的作用。

整流器：把交流电转换成直流电的装置，整流器可以真空管，引燃管，固态矽半导体二极管，汞弧等制成。

滤波器：滤波是将信号中特定波段频率滤除的操作，是抑制和防止干扰的一项重要措施。

稳压器：自动调整输出电压的供电电路或供电设备，其作用是将波动较大和达不到电器设备要求的电源电压稳定在它的设定值范围内三：设计思路变压器：采用一般的线性变压器，由两个电感耦合而成，这里希望它输入工频220V ，输出为10V ，一次二次组电感比应为(220/10)^2，即484倍。

电路如图：整流器：拟采用桥式整流，可选单相或三相。

考虑到电路要求的输出功率不是太大，换用三相桥式整流会增加电路复杂度，增大损耗。

故只采用单相桥式整流。

二极管选用的是比较通用的D1N4007，稳定性好，能够满足电流不大的要求。

O O IIU US U U ∆=∆O U I U滤波器：为了使电路尽可能简单，采用π型RC滤波电路。

串并联电抗之积都限定在频率范围内。

查阅资料可知，该滤波电路属于定K行滤波器。

因为电路设计电流在200mA左右，次级输入电压12.4V左右。

考虑到后续电路需要10V左右的输入，这里R取12Ω。

5V稳压电源的设计一、引言稳压电源是电子产品中常见的电源形式之一，它能够将不稳定的电压转换成稳定的5V直流电压，以供电子产品运行。

本文将介绍5V稳压电源的设计过程，包括选择电压转换器芯片、确定电源输出电流、选取滤波电容和稳压电容、绘制电源电路图、调试和验证电路功能等内容。

二、选择电压转换器芯片首先需要选择合适的电压转换器芯片，常见的有线性稳压芯片和开关稳压芯片两种。

线性稳压芯片成本低、响应快，但效率低，适用于输出电流较小的场景；开关稳压芯片效率高，但成本相对较高。

根据实际需求和经济考虑，本文选择了一款常见的线性稳压芯片，LM7805三、确定电源输出电流根据所需供电设备的功率需求和最大电流需求，确定电源输出电流。

比如，若所需供电设备的最大电流为1A，可以选择LM7805的额定电流大于1A的型号，确保电源输出能够满足需求。

四、选取滤波电容和稳压电容滤波电容和稳压电容可以在电源输出端并联使用，用于滤除电源输出中的噪声和纹波。

滤波电容的容值一般较大，具体数值可以参考芯片规格书，一般为数十微法级别。

稳压电容的容值一般较小，一般为数微法级别。

选取滤波电容和稳压电容的具体数值需要根据实际情况进行测试和调整。

五、绘制电源电路图基于以上选取的元器件和参数，可以绘制5V稳压电源的电路图。

电路图应包括输入端的电源接入部分、稳压芯片部分、输出端的滤波电容和稳压电容，并使用合适的引脚标注和连线。

六、调试和验证电路功能在绘制完成电路图后，需要进行电路的调试和验证。

1.给电源电路供电，注意电压输入的极性和电压范围；2.通过万用表等测试工具测量输出电压，确保输出电压稳定在5V；3.测量输出电流，确保输出电流满足所需设备的功率需求和最大电流需求；4.观察电路工作状态，确保无异常情况发生；5.进行长时间运行测试，观察输出电压的稳定性和工作温度的变化情况。

七、总结5V稳压电源的设计需要合适的芯片选择、输出电流的确定、滤波电容和稳压电容的选取、电路图的绘制以及实验验证等步骤。

5V直流稳压电源设计说明1.引言在电子设备中，直流电源是不可或缺的部分，能够为电路提供所需的稳定电压。

本次设计的是一款输出电压为5V的直流稳压电源，适用于一些低功率的电子设备。

2.设计要求根据设计要求，本次直流稳压电源需要满足以下要求：-输出电压为5V；-最大输出电流为1A；-输入电压范围为12V~15V；-稳压精度为±5%。

3.设计原理本次设计采用线性稳压器的设计原理。

稳压器由一对二极管-电容滤波电路和一个线性稳压芯片组成。

电源的输入电压经过二极管-电容滤波电路进行滤波，然后通过线性稳压芯片进行稳压，最后输出5V的直流电压。

4.电路设计a.输入滤波电路：为了确保电源的稳定性，使用两个二极管和两个电容组成滤波电路。

二极管具有整流和保护电路不受反向电压的作用，电容则可以平滑电源波动，提供稳定的电流。

b.线性稳压芯片：为了实现稳定的输出电压，选择一款适合的线性稳压芯片。

根据要求，本设计选择LM7805芯片，该芯片能够输出稳定的5V 电压。

c.输出滤波电路：为了进一步减少输出电压的波动，可以使用一个电感和一个电容组成滤波电路。

电感可以消除输入电源噪声，电容可以平滑输出电压。

这样可以得到稳定的5V直流电压。

5.具体参数计算根据输入和输出的电压要求，需要进行一些参数的计算。

假设输入电压为Vin，输出电压为Vout，负载电流为Iload。

在本次设计中，Vin范围为12V~15V，Vout为5V，Iload最大为1A。

a. 电流计算：线性稳压芯片的负载电流为Iload，所以需要确保芯片的最小能力大于Iload。

根据芯片的数据手册可以得到，LM7805芯片的最小能力为1.5A，大于Iload，符合要求。

b. 散热计算：由于线性稳压芯片会产生一定的热量，在设计中需要考虑散热问题。

首先需要计算芯片的功率损耗，即Pd=(Vin-Vout)×Iload。

然后根据芯片的热阻和最大工作温度，计算散热一定的散热器面积。

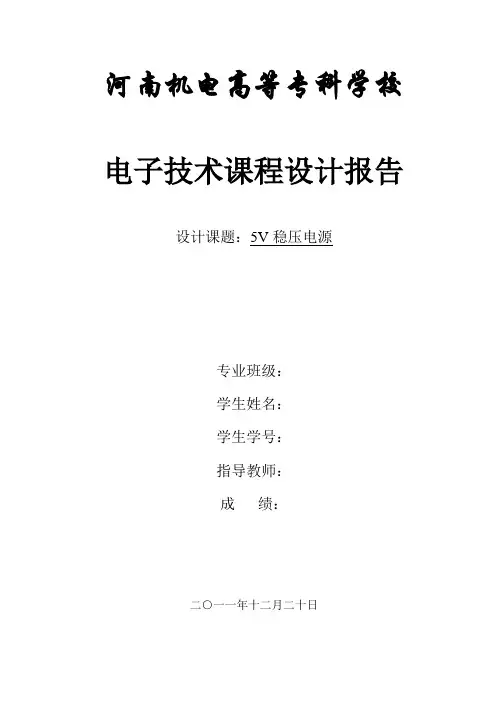

河南机电高等专科学校电子技术课程设计报告设计课题：5V稳压电源专业班级：学生姓名：学生学号：指导教师：成绩：二○一一年十二月二十日5V 稳压电源一、设计任务与要求1．设计任务设计一集成直流稳压电源（1）交流220V 伏输入，直流5V 输出。

电压纹波系数<0.5%，电流输出不小于500mA 。

（2）使用接插件接口，移动方便，接口设计合理。

2．通过集成直流稳压电源的设计，要求学会：（1） 选择变压器、整流二极管、滤波电容及集成稳压器来设计电路。

（2） 掌握直流稳压电源的调试及主要技术指标的测试方法。

3．设计要求（1）电源变压器、整流二极管、滤波电容等元件只做选择性设计； （2）合理选择集成稳压器；完成全电路理论设计、绘制电路图；二、方案设计与论证稳压电源的技术指标分为两种：一种是特性指标，包括允许的输入电压、输出电压、输出电流及输出电压调节范围等；另一种是质量指标，用来衡量输出直流电压的稳定程度，包括稳压系数、输出电阻、温度系数及纹波电压等。

2.1.1. 稳压器质量指标 （1）电压调整率SV电压调整率是表征稳压器稳压性能的优劣的重要指标，又称为稳压系数或稳定系数，它表征当输入电压VI 变化时稳压器输出电压VO 稳定的程度，通常以单位输出电压下的输入和输出电压的相对变化的百分比）（%100⨯⋅∆∆O O IV V V 表示。

（2）电流调整率SI电流调整率是反映稳压器负载能力的一项主要自指标，又称为电流稳定系数。

它表征当输入电压不变时，稳压器对由于负载电流（输出电流）变化而引起的输出电压的波动的抑制能力，在规定的负载电流变化的条件下，通常以单位输出电压下的输出电压变化值的白分比来表示稳压器的电流调整率（%100⨯∆O OV V ）（3）纹波抑制比SR纹波抑制比反映了稳压器对输入端引入的市电电压的抑制能力，当稳压器输入和输出条件保持不变时，稳压器的纹波抑制比常以输入纹波电压峰-峰值与输出纹波电压峰-峰值之比表示，一般用分贝数表示。

物理与电气工程学院课程设计报告直流稳压电源的设计作者专业年级指导教师成绩日期直流稳压电源的设计摘要：本直流稳压电源是依照模拟电子技术的知识设计而成，用来测量直流电压，测量范围为+12V，-12V,+15V,-15V。

直流稳压是一种当电网电压波动或温度负载改变时，能保证输出电压大体不变的电源。

其电源电路包括电源变压器，直流电路，滤波电路，稳压电路四个环节。

设计中要用的元件有：变压器、整流二极管、电解电容、瓷片电容、端子。

关键词：直流电源整流滤波稳压1 引言：说到稳压问题，历史悠长。

目前，线性继承稳压器已进展到几百个品种。

按结构分为串联式和并联式集成稳压器。

依照输出电压类型可分为固定式和可调式集成稳压器。

依照脚管的引线数量可分为三端式和多端式集成稳压器。

按制造工艺可分为：半导体式，薄膜混合式和厚膜混合式集成稳压器。

按输入输出之间的压差由可分为一样的压差和低压差两大类，等等。

目前，通过电子课程设计能专门好的提高大学生的动手实习能力，也能专门好的提高大学生的创新、设计和实践能力，因此才设计了那个直流稳压电源，又称集成直流稳压电源。

2 设计方案论证方案一：采纳LM317、LM337共地可调式三端稳压器电源LM317可调式三端稳压器电源能够持续输出可调的直流电压，只是它只能许诺可调的正电压，稳压器内部含有过流，过酷爱惜电路；由一个电阻（R）和一个可变电位器(RP)组成电压输出调剂电路，输出电压为：V o=1.25(1+RP/R)。

LM337输出为负的可调电压，采纳两个独立的变压器别离和LM317及LM337组装，操作比较简单。

电路图2-1所示图2-1 LM317与LM337组装电路方案二: 采纳LM7815,LM7812、LM7912和LM7915组成稳压电路LM7815固定式三端稳压器可输出+15V电压如图2-2,固定式三端可调稳压器LM7812和LM7912组装电路可对称输出±12v,其电路图如图2-3所示.其电路图如图2-4所示.图2-2 LM7815图2-3 LM7812和LM7912组装方案的最终选择方案一的电路由三端可调式稳压器LM317和LM337组装而成,可输出范围为±1.25 -±12持续可调,通过对Rw的调整可输出+5V, ±12,(3-9)V持续可调.其电路组装比较简单,但输出所需电压时需要调整可变电阻,不能直接输出,因此利历时不方便.方案二由三端可调式稳压器和三端固定式稳压器一起组成,所用器件例如案一多,但电路组装简单,可不能增添麻烦,在方案二中可直接取得+5v和±12的输出电压.利用式比较方便,综上所述,方案二例如案一合理,因此选择方案二2．1 本设计采纳桥式整流单相桥式整流电路与半波整流电路相较，在相同的变压器副边电压下，对二极管的参数要求式一样的，而且还具有输出电压高、变压器利用率高、脉动小等优势，因此在次设计中我选用单相桥式整流电路。

1。

晶体管串联型直流稳压电源1.1电路组成（1)电路图1-1晶体管稳压电路（2)框图图1—2框图1。

2工作原理图1-3稳压过程（1）电路各部分作用通过变压器的降压作用的到一个交流的低电压，然后通过桥式整流电路将交流的信号转换为单向脉动电压，在通过滤波电路来的到稳定的直流，其中通过晶体管来进行稳压。

最后有一个过载保护电路。

最后有一个分压电路输出电压。

（2）稳压原理我们结合图1—1来分析,当由于外界原因导致电压升高时，输出电压升高，此时由于电阻R7的分压作用，导致V B3升高，继而使得V C3减小，又因为V C3的等于V B2，使得V CE1增大，由于电路整体是一个串联型电路，所以使得Vo减小。

同理，当输出电压减小时,导致V B3减小,进而使得V C3增大，接着使得V CE1减小，继而使得V O增大。

从而达到了稳压效果。

1.3主要技术指标（1）输入电压：AC: ～220V（2）输出直流稳压：DC:3V、4。

5V、6V三档。

（3）输出直流电流：额定值150mA，最大值 300mA.(4）具有过载,短路保护，故障消除后自动恢复。

2. 直流稳压电源2。

1直流稳压电源的组成图2—1直流稳压电源组成2.1.1整流电路组成及原理整流电路的任务：交流电压转变为单向脉动的电压(图2—2）。

技术指标：衡量整流工作性能的参数输出电压平均值V O（AV）：反映整流电路将交流电压转换为直流电压的能力。

脉动系数S：反映整流输出电压中交流成分的大小，用来衡量整流电路输出平滑程度.S= V Or / V O（AV)图2-2整流波形常用单相整流电路分类：1、半波整流（图2—3)图2-3半波整流(1）工作原理：u2 〉0 时：二极管导通,忽略二极管正向压降，u o=u2u2<0时：二极管截止, u o=0注：分析时，把二极管当作理想元件,即正向导通电阻为零，反向电阻穷无穷大.(2）输出电压平均值（Uo），输出电流平均值（Io ）(图2—4）图2—4波形图（3）二极管上的平均电流及承受的最高反向电压（图2-5）图2—5承受最高电压二极管上的平均电流：I D= I O承受的最高反向电压:Umax=2U22.全波整流（图2-6）图2—6全波整流（1)工作原理变压器副边中心抽头，感应出两个相等的电压U2当U2正半周时: D1导通,D2截止。

模电课程设计直流稳压电源绪论在各种电子电路中，总离不开电源电路，而曲于电路结构和元件特性，就需要用到直流电源供电，就像我们下个学期即将学到的单片机，其需要5V的直流电源。

如若釆用干电池为其供电，则有供电功率低，持续供电能力差，成本高等缺点。

而交流电在产生、电能输送等方面具有独特的优点，发电站、各市电网中的电能传输都是以交流电的形式进行输送，如果我们对市电提供的电压进行降压整流等，把交流电转换成直流电，以获得我们所需要的电压。

电力系统供电电压的波动，或者负载阻抗和功率的变化，都会引起整流器输出电压随之改变。

在电子电路和自动控制装置中，通常都需要电压稳定的直流电源供电，使整流器输出电压尽可能少受流电进行滤波，稳压，以获得我们所需要的供电电源。

电源波动或负载变化影响而保持稳定，这就需要我们对整流后的电源进行稳压设讣。

1第一章设计要求与指标1.1设计要求：(1)设计一个能输出正负12V的直流稳压电源；(2)拟定测试方案和设计步骤；(3)根据设讣要求和技术指标设计好电路，选好元件及参数；(4)绘出原理图和印制板图；(5)在万能板上连接电路。

(6)测量直流稳压电源的内阻；(7)测量直流稳压电源的稳压系数、纹波电压；交流电源(8) 撰写设计性报告。

1. 2技木指标：(1) 电源输出电压为正负12V;(2) 输入电压220V⑶最大输出电流为Iom=500mA;(4) 纹波电压小于等于5mA;(5) 稳压系数Sr 小于等于5,.2第二章理论分析2. 1整体理论分析设讣电路框图如图1所示：图2-1电路框图在电子电路中，通常都需要电压稳定的直流电源供电。

图2-1是直流稳压电源 设讣的基本思路和整体流程。

因为我们要得到的直流电源的是12V 等的稳定直流电 压，而我们平常的生活用电220V 的交流电，所以我们必须变压，变压后交流变成 直流。

但此时的直流电压波动很大，脉动的直流电压还含有较大的波纹，所以我们 要对其进行滤波，得到波动较小的直流电。

模电课程设计-直流稳压电源的设计直流稳压电源是模拟电子技术重要组成部分，它可以提供稳定的直流输出电压，以满足仪器、音响等设备的正常工作。

换句话说，稳压电源可以很好的控制输出的电压，从而满足元器件的供电要求。

本文将介绍一种直流稳压电源的设计，主要包括展示此电源的电子电路快速原理图、工作原理的介绍、组成四大部件的元器件的功能和参数、电路板上的走线图以及测试等方面的内容。

首先，我们在此直流稳压电源中使用了一个电子元件：LM7805，用于提供稳定5V输出电压，它能够精确保持输出电压为5V，并且有足够的负载能力。

同时，也使用了另外两个元件：一个用于调节输入电压，一个用于降低输入电压。

综合上面的元件，我们便绘制出了一个完整的电路原理图，其中的电源输入点为1.7-10.2V DC，在此电压范围内能够提供5V稳定的直流输出。

同时，此直流稳压电源也包括了可靠的保护电路，以及一个独立的电源按钮，以满足不同使用条件下的安全性要求。

其中，保护电路可以防止过载和欠载等异常情况，而电源按钮则能够实现快捷断电等功能。

最后，在利用相应元器件制作好原理电路板之后，需要将走线图印制在板上，并进行测试以确保此直流稳压电源的正常工作状态。

在测试过程中，需要使用多种不同的测试仪器，例如电流表、电压表等，对输入、输出的电流和电压进行检测，以保证电源的正常工作状态。

以上就是本次直流稳压电源设计的大致内容。

通过分析，在搭建前要做好元件的选择以及电路板的布线，而在搭建完成后，还需要经过测试，以确保此稳压电源能够正常运行。

由于此直流稳压电源具有双重保护、稳定性好等优点，因此，它可以用于一系列应用中，取得良好的效果。

5v12v直流稳压电源设计参数计算1变压电路功率电源变压器的作用是将来自电网的220V 交流电压u 1变换为整流电路所需要的交流电压u 2。

电源变压器的效率为：12P P =η 其中：2P 是变压器副边的功率，1P 是变压器原边的功率。

一般小型变压器的效率如表1所示：表1 小型变压器的效率因此，当算出了副边功率2P 后，就可以根据上表算出原边1P 。

电源变压器电压变换公式为：2121N N U U = 其中：N 1为原边线圈扎数，N 2为副边线圈扎数。

由于LM317L 的输入电压与输出电压差的最小值()V U U o I 3min =-,输入电压与输出电压差的最大值()V U U o I 40max =-,故LM317L 的输入电压范围为：max min min max )()(o I o I o I o U U U U U U U -+≤≤-+ 即 V V U V V I 405.2325+≤≤+ V U V I 5.4228≤≤ V U U in 5.251.1281.1Im 2==≥取U 2=26 变压器副边电流I 2>I omax = 1A,取I 2 =1.1A 因此，变压器副边输出功率：W I U P 6.28222=⨯≥ 由于变压器7.0=η所以变压器原边输出功率W P P 1.4021=≥η,为留有余地选用功率为50W 的变压器。

2.电容滤波电路在稳压电源电路设计中一般用四个二极管组成桥式整流电路来完成整流功能，整流电路的作用是将交流电压u 2变换成脉动的直流电压u 3。

滤波电路一般由电容组成，其作用是把脉动直流电压u 3中的大部分纹波加以滤除，以得到较平滑的直流电压U I 。

U I 与交流电压u 2的有效值U 2的关系为：2)2.1~1.1(U U I =在整流电路中：22U U RM = 流过每只二极管的平均电流为：RU I I R D 245.02==其中：R 为整流滤波电路的负载电阻，它为电容C 提供放电通路，放电时间常数RC 应满足：2)5~3(TRC >其中：T = 20ms 是50Hz 交流电压的周期 由于V U U RM 365.25222=⨯=>，Iomax = 1A,IN4001的反向击穿电压V U RM 50≥,额定工作电流max 01I A I D ==,故整流二极管选用IN4001. 根据mV U V U V U p p I 20,5.25,2500=∆==-和公式 可求的V S U U U U vI p op I 8.6103255.2502.030=⨯⨯⨯=∆=∆--所以滤波电容uF F U T I U t I C II c 147000147.08.62150112m ax 0==⨯⨯=∆⋅=∆= 电容的耐压要大于VU U RM 365.25222=⨯=>，故滤波电容C1取容量为２０００uF1.3.3整流二极管及滤波电容的选择整流二极管选1N4001,其极限参数为v U RM 50≥,而v U 26.5622=,因为I IoO V U U U U S ∆∆=,而3102,5,40,24--⨯==∆==V p op i O S mv U v U v U所以vS U U U U VO i p op i 2.4=∆=∆-滤波电容为F U IU t I C io i C μ4765max =∆=∆=,电容C 的耐压应大于v U 26.5622=.所以我们选用4700F μ的电容4 元件参数的计算4.1稳压器的参数计算电源变压器将来自电网的220V交流电压U1变换为整流电路所需要的交流电压U2。

题目 直流稳压电源电路设计一、设计任务与要求1．用桥式整流电容滤波集成稳压块电路设计固定的正负直流电源（±12V ）； 2．输出可调直流电压，范围1.5∽15V ；3．输出电流I O m ≥1500mA ；（要有电流扩展功能） 4. 稳压系数Sr ≤0.05；具有过流保护功能。

二、方案设计与论证稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成，如下图1所示，其整流与稳压过程的电压输出波形如图2所示。

图1 稳压电源的组成框图图2 整流与稳压过程波形图电网供电电压交流220V(有效值)50Hz ，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。

降压后的交流电压，通过整电网电压U1电源 变压器U2整流电路U3滤波电路Ui稳压电路Uo负载RL流电路变成单向直流电，但其幅度变化大（即脉动大）。

脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。

滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载RL 。

方案一、单相半波整流电路半波单相整流电路简单，电路及其电压输出波形分别如图3、图4所示，使用元件少，它只对交流电的一半波形整流，其输出波形只利用了交流电的一半波形则整流效率不高，且输出波形脉动大，其值为22/2 1.5722/U S U ππ==≈；直流成分小；o U =22U π≈0.452U ，变压器利用率低。

图3 单相半波整流电路 图4 单相半波整流电路电压输出波形方案二、单相全波整流电路使用的整流器件是半波电路的两倍，整流电压脉动较小，是半波的一半，无滤波电路时的输出电压o U =0.92U ，变压器的利用率比半波电路的高，整流器件所承受的反向电压要求较高。

方案三、单相桥式整流电路单相桥式整流电路使用的整流器件较多，但其实现了全波整流电路，它将u2的负半周也利用起来，所以在变压器副边电压有效值相同的情况下，输出电压的平均值是半波整流电路的两倍，且如果负载也相同的情况下，输出电流的平均值也是半波整流电路的两倍，且其与半波整流电路相比，在相同的变压器副边电压下，对二极管的参数要求一样，还具有输出电压高、变压器利用率高、脉动小等优点。

5V12V直流稳压电源的设计在5V和12V直流稳压电源的设计中，我们需要考虑多个因素，包括输入电压范围，输出电流需求，稳压精度要求以及保护功能等。

下面是一个基于线性稳压器的5V和12V直流稳压电源的设计方案。

1.设计参数:-输入电压范围:15V-20V-输出电压:5V和12V-输出电流:1A2.设计原理:该设计方案基于线性稳压器的原理，使用集成稳压器芯片来实现稳压功能。

线性稳压器将输入电压降低到所需的稳定输出电压。

该设计方案选用了LM7805和LM7812稳压芯片来实现5V和12V稳压功能。

3.电路图:电路图中包括以下组件:-变压器-整流桥-滤波电容-稳压芯片-输入和输出电容-电源指示灯4.设计步骤:-步骤1:选择适当的变压器来降低输入电压。

根据输出电流需求和线性稳压器的效率，选择合适的变压器。

-步骤2:将变压器输出的交流电经过整流桥整流为直流电，然后通过滤波电容来滤除纹波。

-步骤3:使用稳压芯片来实现稳定的输出电压。

选择LM7805和LM7812芯片，并根据芯片的数据手册连接芯片引脚。

-步骤4:在输入和输出端加入合适的电容来稳定电源电平。

-步骤5:加入电源指示灯来显示电源工作状态。

5.稳压精度要求:LM7805和LM7812芯片具有固定的输出电压，分别为5V和12V。

根据芯片的数据手册，稳压精度可以达到2%左右。

6.保护功能:为了保护电源和连接设备，我们可以在输入端加入过压保护电路、过流保护电路和过温保护电路等功能。

这些保护功能可以使用过压保护芯片、电流限制电路和温度传感器等元器件实现。

7.总结:通过基于线性稳压器的设计方案，我们可以实现一个稳定的5V和12V直流电源。

在设计过程中，我们需要选择合适的变压器、稳压器芯片以及添加适当的保护功能。

该设计方案可以满足输出电流为1A的需求，并具备较高的稳压精度和保护功能。
