牛头刨床机构运动仿真开题报告

  • 格式：doc
  • 大小：36.50 KB
  • 文档页数：2

青岛工学院毕业设计任务书

设计题目 基于Pro/E的牛头刨床机构的运动仿真

系（中心） 机电工程系 专 业 机械设计制造及自动化 年 级 2009

选题来源 科研

课题 纵向课题（ ）

选题类型 理论研究（ ）

横向课题（ ）

教师自拟课题（√ ） 应用基础研究（√ ）

学生自拟课题（ ） 技术或工程开发（ ）

设计的基本构思和基本任务：

牛头刨床是刨削类机床中应用较广的一种， 主要用于单件小批生产中刨削中小型工件上的平面、成形面和沟槽等。 一般牛头刨床工作原理是当曲柄匀速转动时， 摇杆左右摆动 ，

使牛头刨床的刨刀沿着固定的轨迹运动， 通过曲柄转动驱动刨头作往复移动。牛头刨床机构具有急回的特性，即牛头刨床工作时刨刀慢慢向前移动，完成一次工作后刨刀急速返回原来的位置。 如何实现刨头在切削行程中速度平稳， 难以凭经验确定。而且机构的几何参数对切削行程刨头速度的平稳性的影响，也难以直接判断。为了确定牛头刨床的设计是否满足要求， 就必须对其进行分析。仿真技术集成多种现代化科学技术手段，极大地扩展了人类的能力，随着仿真技术的发展，对于机械机构的运动学和动力学仿真分析越来越普遍。通过建立的仿真数学模型， 使用计算机、软件等， 对其在实际使用中的工况进行仿真分析，可以动态观察其运行情况， 揭示机构的运动规律和受力状态，为设计分析提供一种全新的方法 ， 可预测其整体性能，进而改进设计，提高性能。仿真技术可缩短设计周期、 降低设计成本、在机构运行前预先评估设计的作用和功效， 快速并且直观的进行优化设计。

本课题利用Pro/E强大的三维实体造型功能对牛头刨床机构进行三维模型和运动仿真，为牛头刨机构尺寸合理设计和结构参数的优化设计提供理论的依据，并且能快速、 直观分析其性能，提高了设计效率和质量，节省了时间和成本，具有较高的实用价值。

目前的基础（包括资料收集情况、前期工作情况等）

在机械设计中，尤其是在零件的三维造型和运动仿真方面，计算机辅助设计(CAD)技术已经成为重要的设计工具。Pro/E是CAD/CAM/CAE领域的一种优秀软件，其强大的参数化造型、产品装配和运动仿真与分析等功能已经广泛应用于工业产品设计。在机械零部件的设计中，装配是非常重要的一步。传统的装配是利用多次试装配的方法来达到装配的要求，开发成本很高。基于Pro/E的机械零件虚拟装配有效地解决了这一问题。缩短了开发周期，提高了生产效率。

论文（设计）进度安排

1.相关文献资料的搜集，2周。

2.撰写开题报告，1周。

3.利用Pro/E创建高级实体特征以及典型实例的学习，1周。

4牛头刨床机构的三维实体模型的建立，2周。

5. 牛头刨床机构的运动过程仿真及结果分析，2周。

6.仿真过程动画制作，1周。

7.资料的整理以及毕业论文的撰写，1周。

8.论文评阅及修改，1周。

9.毕业答辩，1周

论文起止时间：自 2012 年 10 月 8 日起 2012 年 12 月28 日止

学生（签名）：

指导教师（签名）： 系（中心）负责人（签名）：

注：表格不够可另附页

合集下载

牛头刨机构的运动分析

牛头刨机构的运动分析

牛头刨机构运动仿真

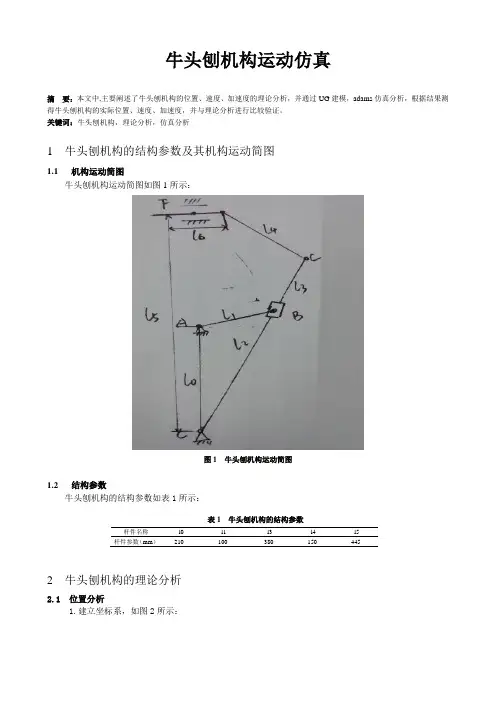

摘 要：本文中,主要阐述了牛头刨机构的位置、速度、加速度的理论分析，并通过UG建模，adams仿真分析，根据结果测得牛头刨机构的实际位置、速度、加速度，并与理论分析进行比较验证。

关键词：牛头刨机构，理论分析，仿真分析

1 牛头刨机构的结构参数及其机构运动简图

1.1 机构运动简图

牛头刨机构运动简图如图1所示：

图1 牛头刨机构运动简图

1.2 结构参数

牛头刨机构的结构参数如表1所示：

表1 牛头刨机构的结构参数

2 牛头刨机构的理论分析

2.1 位置分析

1.建立坐标系，如图2所示： 杆件名称 l0 l1 l3 l4 l5

杆件参数（mm） 210 100 380 150 445

图2 牛头刨机构运动简图

2.建立矢量方程

由封闭图形ABCA可写出机构一个封闭矢量方程：

CAABCB （1-1）

其分量形式为：

12121cos2cos01sin2sinlllll （1-2）

由封闭图形CDEFC可写出机构另一个 封闭矢量方程：

CDDECFFE （1-3）

其分量形式为：

23233cos4cos63sin4sin5llllll （1-4）

3.求解未知参数

120011201sinlllllll （1-5）
