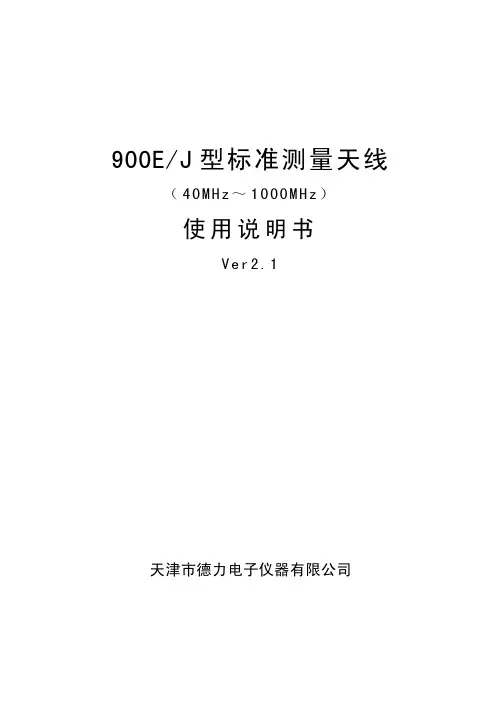

900E/J型标准测量天线 （40M H z～1000M H z）使用说明书V e r2.1天津市德力电子仪器有限公司说明：“900系列标准测量天线”是天津市火炬计划项目，由本公司独家生产。
经中国计量科学研究院、信息产业部三所测量鉴定一致认为：该产品体积小、重量轻、使用方便、价格低于同类产品；设计合理，性能与德国R/S 公司、日本安立公司的标准天线产品相近，非常适用于本公司和国内外各类场强仪及其它各类测试接收机配套使用。
900E/J型标准测量天线使用说明书一、技术性能二、装箱布置三、架设方法四、使用方法五、注意事项六、附录一、技术性能1.适用于40MHz～1000MHz频段的水平极化电波与垂直极化电波的测量。
2.驻波比VSW R≤1.5。
3.阻抗： 900E型为75Ω；900J型为50Ω。
4.输出端口形式：L16（配备BNC、FL10转接器）。
5.VHF频段（40MHz～220 MHz）：采用半波偶极子天线(增益为0dB)；UHF频段（220MHz～1000 MHz）采用对数周期天线（平均增益≈5dB）。
6.采用高度可调的三角支架及三节拉伸式金属立杆，可调高度为2.6m~4m。
7.本天线适用于各种国产及进口场强信号测试仪器。
8.配备专用铝包装箱，尺寸约：710×400×180（mm）；重量约：12.5kg (含箱)。
9.为防止半波偶极子天线的两振子下垂，在两振子根部有可移动的防滑加固套。
10.为便于VHF电视信号的测量，在半波偶极子天线的振子上有电视1~12标准频道振子长度标志。
11.配有6米同轴电缆。
二、 装箱布置（见图1/2）1. 铝箱2. 塑料支撑定位板（2块）3. 三角架4. 转轴支撑5. 环氧套管6. 环氧立杆Ⅰ7. 环氧立杆Ⅱ8. 对数周期天线9. 半波偶极子天线 10. 拉伸式金属立杆 11. 皮夹12. 同轴电缆连接线 图1 振子包 13. 同轴转接器 14. 对数周期天线振子（共28根）铝箱三、架设方法：（参照图3/4）1. 选平整地势架设三角架（最大高度120cm,最小高度50cm ，可调），而后将各脚锁扣紧。
OTA测试能力OTA 测试能力：1：有源部分辐射功率 (TRP)灵敏度性能 (TIS)2：无源部分天线增益测试(Gain)天线接口阻抗测试(Input Impedance)天线驻波比/回波损耗测试(VSWR/RL)天线方向图测试(Radiation Pattern)方向性(Directivity)波束宽带/前后比(3Db BW/FB Ratio)交叉极化比/隔离度(Cross Polar/Isolation)支持的无线制式： GSM,CDMA,WCDMA,TDSCDMA 产品的有源或者无源测试；蓝牙，WIFI， DVB 等天线的无源测试；目前支持的测试规范：1：CTIA 的 OTA 测试规范(Test Plan for Mobile Station Over the Air Performance V2.2.2 ) 2： GCF 的 OTA 测试规范(GCF CC V3.33 最新规定)3： 3GPP/ETSI OTA antenna performance conformance testing (TS 34.114， TS25.144) 4：中国工信部在 2008 年强制执行的 OTA 进网规定(YDT 1484-2006) 5：无源天线测试标准(Passive antenna test： IEEE149-1979)TRP 全称 Total Radiated Power，即总辐射功率。
其含义是手机在空间三维球面上的射频辐射功率的积分值，反应了手机在所有方向上的发射特性。
打个比方，就如同一盏灯泡在所有方向上的辐射的光的总和。
那么越亮就代表其发射的能量越多，越暗就代表其发射的能量越少。
但是辐射功率是有上限的，手机本身对最大的辐射功率进行了限制，任何手机的射频模块输出功率不会超过 2W (33dBm)。
越是接近这个值，说明信号发射能力越好，也说明辐射更大。
该指标通常与 SAR 指标(反映人体吸收的辐射的指标) 相互制约，一部合格的手机既要有好的发射能力，又要有较低的 SAR 值。
S5000系列手持定向天线数据手册CN_01A产品综述定向天线常用于安全部门和无线电管理部门定位发射源和干扰源的查找，也可以应用于EMC测试、场强扫描、基站检测维护、变电站电力系统检测维护、汽车EMI检测、医疗设备辐射、伪基站检测设备等领域。
S5000系列手持定向天线，频率范围覆盖10MHz~8GHz，携带运输方便、操作简单快捷，适合外携测量。
天线套装包含三个不同频段的定向天线和一个内置宽带低噪声放大器的手柄；天线与手柄以盲插的方式配合，一体快速插拔转换，可实现垂直或水平极化方向信号的测试；单个天线也可以直接通过N型母头连接设备使用；手柄内置宽带低噪声放大器和可充电电池，设计有“直通”和“放大”两种工作模式以提高接收信号的动态范围；外接有N型公头稳相低损柔性射频线缆连接频谱仪使用。
型号与主要指标天线增益10dB（典型值）极化方向水平，垂直手柄射频线 1.5米/N型，公头包装尺寸470 x 400 x 240mm净重0.45kg（含手柄0.96kg）0.32kg（含手柄0.83kg）0.50kg（含手柄1.01kg）产品外观设计特色◆手柄带有放大或直通开关功能，适合测试时大信号与小信号环境的切换。
当按下放大开关时亮绿灯，信号经过LNA 放大处于有源放大工作状态，按下开关灭灯时信号直通处于无源工作状态。
◆手柄底部带有1/4 英寸接口方便上三脚架固定测试；充电接口为手柄内锂电池充电。
手柄上部为机械指北针。
◆天线支持快速插拔切换不同频段天线，利用塑料弹性和N 头接口进行卡位固定。
手柄和天线当插入深度到位后会听到“咔”声音证明已经插好，拔出方法反之。
快插拔时注意天线与手柄的对接平衡线对接，避免损坏N 头及使用寿命。
◆手柄充电时指示灯红灯处于充电状态，绿灯时处于饱和状态。
不使用时请关闭手柄放大开关处于灭灯无源状态。
◆射频线避免90°弯折。
◆实测增益图表典型方向图和应用图800MHz方向图3GHz方向图6GHz方向图频谱频率精确中频分析测量关于鼎阳鼎阳科技（SIGLENT）是通用电子测试测量仪器领域的行业领军企业。
天线测试方法一、测试依据。
天线是将传输线中的电磁能转化成自由空间的电磁波，或将空间电磁波转化成传输线中的电磁能的专用设备。
在移动网络通信中从基站天线到用户手机天线，或从用户手机天线到基站天线的无线连接，它的运行质量在整个网络运行质量中所占的位置是十分明显的。
因此, 移动网络的好坏也就自然与天线密切相关。
为了便于介绍天线测试方法先从天线的几个基本特性谈起。
1、天线辐射的方向图天线辐射电磁波是有方向性的，它表示天线向一定方面辐射电磁波的能力。
反之，作为接收天线的方向性表示了它接收不同方向来的电磁波的能力。
我们通常用垂直平面及水平平面上表示不同方向辐射（或接收）电磁波功率大小的曲线来表示天线的方向性，并称为天线辐射的方向图。
同时用半功率点之间的夹角表示了天线方向图中的水平波束宽度及垂直波束见度。
2、天线的增益天线通常是无源器件，它并不放大电磁信号，天线的增益是将天线辐射电磁波进行聚束以后比起理想的参考天线，在输入功率相同条件下，在同一点上接收功率的比值，显然增益与天线的方向图有关。
方向图中主波束越窄，副辩尾辩越小，增益就越高。
可以看出高的增益是以减小天线波束的照射范围为代价的。
3、天线的驻波比天线驻波比表示天馈线与基站（收发信机）匹配程度的指标。
驻波比的产生，是由于入射波能量传输到天线输入端B未被全部吸收（辐射）、产生反射波，迭加而形成的. VSWR越大，反射越大，匹配越差.那么，驻波比差，到底有哪些坏处?在工程上可以接受的驻波比是多少? 一个适当的驻波比指标是要在损失能量的数量与制造成本之间进行折中权衡的。
4、天线的极化天线辐射电磁波中电场的方向就是天线的极化方向。
由于电磁波在自由空间传播时电场的取向有垂直线极化的水平线极化的圆极化的，因而天线也就相应的垂直线极化的天线水平线极化的天线。
特别值得一提的双极化天线，它是在一副天线罩下水平线极化与垂直线极化两副天线做在一起的天线。
二、测试方法用移动基站给待测天线发送一个GSM频段中的频点，并且配合天线转台匀速旋转一周同时用高灵敏度频率扫描仪为数据采样接收机采集所用频点的场强。
天线测试方法天线测试是指对天线的性能进行评估和验证的过程。
天线测试的目的是为了确保天线在设计和制造过程中能够达到预期的性能指标，以及在实际应用中能够正常工作。
天线测试方法包括天线参数测试、天线辐射测试、天线阻抗测试等多个方面。
下面将分别介绍这些测试方法。
首先，天线参数测试是对天线的基本参数进行测量和评估的过程。
这些参数包括天线的增益、方向性、频率响应、极化特性等。
通过天线参数测试，可以了解天线在不同频段下的性能表现，为天线的设计和优化提供参考。
其次，天线辐射测试是对天线的辐射特性进行评估的过程。
这包括天线的辐射图案、辐射功率、辐射效率等参数的测试。
通过天线辐射测试，可以了解天线在空间中的辐射特性，以及其与周围环境的相互作用。
另外，天线阻抗测试是对天线的输入阻抗进行测量和分析的过程。
天线的输入阻抗对于天线的匹配和功率传输至关重要。
通过天线阻抗测试，可以确定天线的输入阻抗特性，为天线的匹配网络设计和优化提供依据。
除了以上介绍的测试方法外，天线测试还包括天线的耐压测试、耐候性测试等。
这些测试方法可以全面评估天线在不同环境条件下的性能表现，为天线的可靠性和稳定性提供保障。
在进行天线测试时，需要选择合适的测试设备和测试环境。
常用的天线测试设备包括天线分析仪、频谱分析仪、天线辐射室等。
测试环境应尽可能模拟实际应用场景，以确保测试结果的准确性和可靠性。
总之，天线测试是确保天线性能和可靠性的重要手段。
通过合理选择测试方法和设备，可以全面评估天线的性能表现，为天线的设计、制造和应用提供可靠的技术支持。
希望本文介绍的天线测试方法对您有所帮助。
vhf天线测试标准
VHF天线的测试标准一般包括以下几个方面：
1. 电气性能测试：包括天线的增益、方向性、阻抗匹配等参数的测试，以确保天线在使用中能够正常工作。
2. 机械性能测试：包括天线的外观检查、耐久性测试、机械稳定性测试等，以确保天线在使用中能够承受一定的机械应力。
3. 环境适应性测试：包括天线在高温、低温、潮湿、盐雾等环境下的测试，以确保天线能够在不同的环境条件下正常工作。
具体的测试标准可以根据不同的应用场景和需求而有所不同，例如航空、卫星通信、海洋等领域都有相应的测试标准。
天线增益的简易测试----b8d2de14-715a-11ec-b175-
7cb59b590d7d
1、天线增益的定义：
g=η*D增益=方向性*效率
半波振子方向性为1.641.64，用dbi表示，即2.15dbi(i即以各向同性的点源为参考)
增益一般采用比较法测量：
a.在相同条件下，dbd，再加2db即得dbi。
gd=p0/pd|
b.在相同条件下，的功率密度之比，即：
gd=s0/sd|
c.在相同条件下，点的场强的平方之比，即：
gd=| e0 | ^2/| ed | ^2|
d.在相同条件下，半波振子天线与某天线在最大辐射方向上同一点处产生相同场强时发射
，电源控制单元为自制（参见：bg1lqx05-10-10
4，测试步分贝表示：
gg（db）=10lg（pg/px）
实物照片如下：
在不需要计算的情况下，推导并计算了仪表指针的偏转角度和功率，
绘制了包含两条增益刻线、这样就可以直接读出测试功率和天线增益了，绝对功率数值并不重要了。
测试原/增益，调整发射功率使表头指针指到0db处。
将开关
调整功率是天线的增益。
-频率曲线，如果场地条件允许，改变被测天线和。
室分模测操作手册全文共四篇示例，供读者参考第一篇示例：室分模测操作手册一、背景介绍室内分布式天线系统（DAS）是一种通过分布式的天线和放大器系统来提供定向覆盖的无线通信技术。
室分模测是对DAS系统进行性能评估和优化的重要部分，通过室分模测可以了解系统的覆盖效果和信号质量，从而优化系统参数，提高通信质量。
二、操作准备1. 工具准备：电磁波测试仪、电磁波分析软件、射频信号源等设备。
2. 环境准备：确保测试环境没有干扰信号，关闭周围的无线设备。
3. 参数设定：根据实际情况设定测试频率、功率等参数。
三、测试流程1. 确定测试点：根据实际情况选择测试点，建议选择有待测信号的地方。
2. 设置设备：打开电磁波测试仪及射频信号源，连接软件，并设定好测试参数。
3. 开始测试：在测试点进行测试，观察系统的覆盖效果和信号质量。
4. 数据采集：将测试数据保存到电脑中，便于后续分析和比对。
5. 分析结果：根据测试数据分析出系统存在的问题，确定优化方案。
四、常见问题及解决1. 信号覆盖不均匀：可能是由于天线布局不合理或信号源功率不足导致，可以通过调整天线位置或增加信号源功率来解决。
2. 信号干扰严重：可能是周围环境干扰导致，可以通过屏蔽干扰信号源或调整系统参数来解决。
3. 信号质量差：可能是系统参数设置不合理或设备故障导致，可以通过调整参数或更换设备来解决。
五、注意事项1. 测试时要保证设备工作正常，避免因设备故障导致测试结果不准确。
2. 测试过程中注意安全，避免接触到高压电源或其他危险物品。
3. 测试结束后要及时整理测试数据，保存好测试记录和结果。
六、总结室分模测是对室内分布式天线系统进行性能评估和优化的重要工作，通过合理的测试流程和准确的数据分析可以优化系统参数，提高通信质量。
希望本操作手册能对您的实际工作有所帮助，如有任何问题请随时咨询技术人员。
第二篇示例：室内分布式天线系统（DAS）是一种通过将较小的天线分布在建筑物内部来增强无线覆盖范围和容量的无线网络技术。
天线方向角及下倾角测试天线方向角测试方法：使用仪器：指南针型号：DQY-1型指南针的工作环境要求：1．在使用指南针时应距离金属物体、金属管道、导线等2米以上，以免指南针自身磁场受其他磁场干扰，无法获取准确数据。
2．应在晴好天气使用，避免空气中过多的带电粒子对指南针造成影响。
3．使用时应在远离强磁场，如变压器、旋转电机、高压走廊等。
4．应避免在太阳黑子活跃期内使用，由于该期间地球磁场会发生偏转及磁暴现象，指南针获取数据与平时要存在较大差距。
5．在测试者使用指南针时，不要在其半径1米内使用手机通话，以免影响测试数据。
第一种测试方法1.测量者在待测天线正后方一定距离（根据实际情况，尽量远离天线），选择一适当位置。
安装好三脚架并把指南针放置于三脚架托盘上，打开指南针盖并将指南针盖垂直立起与天线面板水平，调节三脚架将指南针调至水平（或测量者手持）；2.视线从指南针刻度盘边上的准针通过反光镜中间的观察孔，与前边的校准针再与要测量的天线的支撑杆成直线；3.此时指南针黑针所指的刻度就是该天线的方位角；4.换另一名测试者重复上述步骤；或用另外一块表进行测量。
取得数据的平均值即第二种测试方法1．测量者在待测天线正前方一定距离（根据实际情况，尽量远离天线），选择一适当位置。
安装好三脚架并把指南针放置于三脚架托盘上，打开指南针盖并将指南针盖垂直立起与天线面板水平，调节三脚架将指南针调至水平（或测量者手持）；2．从指南针刻度盘边上的准针通过反光镜中间的观察孔，与前边的校准针再与要测量的天线的支撑杆成直线；3．此时指南针白针所指的刻度就是该天线的方位角；4．换另一名测试者重复上述步骤；或用另外一块表进行测量。
取得数据的平均值即第三种测试方法1．测量者在待测天线板面垂直方向一定距离（根据实际情况，尽量远离天线），选择一适当位置。
安装好三脚架并把指南针放置于三脚架托盘上，打开指南针盖并将指南针盖垂直立起与天线面板侧面水平，调节三脚架将指南针调至水平（或测量者手持）；2．指南针刻度盘边上的准针通过反光镜中间的观察孔，与前边的校准针再与要测量的天线的支撑杆成直线；3．此时指南针黑针所指的刻度加或减90度（在面向天线正面逆时针一侧加90度，顺时针减90度）就是该天线的方位角；4．换另一名测试者重复上述步骤；或用另外一块表进行测量。
天线调测指导书(仅供内部使用)拟制：邢子彬日期：2009-03-30 审核：日期：yyyy/mm/dd 审核：日期：yyyy/mm/dd 批准：日期：yyyy/mm/dd华为技术有限公司版权所有侵权必究修订记录天线调测指导书关键词：天线、主瓣、旁瓣、接收电平摘要：介绍了天线主瓣与旁瓣相关知识，以及单极化天线和双极化天线的调整方法。
缩略语清单：一、主瓣和旁瓣在对调天线前，需掌握天线主瓣和旁瓣的相关知识。
1、主瓣和旁瓣的定义天线辐射的电场强度在空间各点的分布是不一样的，我们可以用天线方位图来表示。
通常取其水平和垂直两个切面，故有水平方向图和垂直方向图，如图1所示为垂直方向图。
方向图中有许多波瓣，最大辐射方向的波瓣叫主瓣，其它波瓣叫旁瓣，旁瓣中可以影响对调天线的是第一旁瓣。
图1 主瓣和旁瓣2、定位主瓣微波天线的主瓣宽度很窄，通常在0.6～3.7度之间，例如：一个1.2m的天线（工作频率为23 GHz），信号电平从主瓣信号峰值衰减到零只有0.9度的方位角。
所以在定位主瓣的时候，一旦检测到信号，则只需要对天线做微调即可。
在对调天线扫描过主瓣的时候，信号电平要经历一个快速变化的过程，通过比较接收到的信号峰值可以确定天线主瓣是否对准，通常情况下主瓣信号峰值比第一旁瓣的信号峰值高20～25dB。
当两端天线同时收到对端的主瓣信号，如果两个信号强度差在2dB以内，属于允许范围。
如图2是天线在自由空间传播模型的正面图，旁瓣围绕在以主瓣为圆心的周围成放射状传播。
图2 天线水平方向图3、扫描路径在不同的俯仰角（方位角）上扫描信号时，扫描到的旁瓣信号有时被误认为主瓣信号。
如图3是天线水平方向上的辐射模型，天线在三种不同仰角位置扫描到的信号电平值：图3 三种扫描路径∙AA'表示天线的主瓣几乎对准，主瓣信号峰值在位置2，第一旁瓣信号峰值在位置1和位置3。
此时仅需在位置2微调天线的俯仰角和方位角，直至信号峰值最大。
∙BB'表示天线的俯仰角略偏离主瓣，信号峰值出现在位置4和位置5，由于天线特性原因导致位置4比位置5的信号峰值高，此时易误认为位置4是主瓣信号的峰值位置。
手机4G分集天线的测试
用如下的方式可以测试分集天线的耦合接收灵敏度。
一、 测试设备：CMW500 + 藕合天线 + 仪器测试白卡，整体测试环境如下：
图一
二、 手机的连接方式：
手机装入测试白卡；用测试线连接主天线的天线测试口，如下图：
图2
三、CMW500进行如下设置：
1、发射端口设置成RF1COM,补偿设为30dB(为藕合天线的损耗，具体数
值依据设计的设备进行微调)，藕合天线接这个端口;
2、接收端口设置成RF2COM 补偿设为0.7dB(为测试线的损耗，具体数值
依据设计的设备进行微调)，手机接这个端口。
设置界面如下：
图3
四、手机放置在藕合天线上，然后开机，按通常的射频测试方式操作就
可以测试4G分集天线的接收灵敏度；
‐‐‐‐‐‐Andy20180601‐‐‐‐‐‐‐。
天线测试－MORLAB天线测试指标（OTA）[][][]1. 手机OTA测试指标(有源指标)[]采用大环法(Great circle cut method)，严格执行CTIA(Test Plan for Mobile Station Over the Air Performance,Version2.1)的测试规范。
主要指标如下：[]TRP-Total Radiated Power 总辐射功率[]Peak EIRP-Peak effective Isotropic Radiated Power) 峰值等效全向辐射功率[] Directivity-方向性系数[]Efficiency-效率[]NHPRP-Near Horizon Partial Radiated Power) 接近水平面辐射功率[]TIS-Total isotropic sensitivity 接收灵敏度[]EIS-Effective Isotropic Sensitivity 有效全向接收灵敏度[]NHPIS-Near Horizon Partial Isotropic Sensitivity接近水平面接收灵敏度[][][]2. 天线方向图/增益测试指标(无源指标)[]增益(Gain)、效率(Efficiency)、方向性系数(Directivity)、辐射方向图[][][]3. 智能天线测试指标[]TD-SCDMA智能天线是一个9(8元阵)/7(6元阵)/5(4元阵)，其中一个端口为校准口，其它端口为天线口。
主要测试指标有：[]a.各单元端口驻波比；[]b.校准端口到各单元端口幅度最大偏差；[]c.校准端口到各单元端口相位最大偏差；[]d.各单元端口驻波比；[]e.校准端口驻波比[]f.校准端口到各单元端口的耦合度(dB)[]g.相邻单元端口隔离度(dB)[][]如您需要更多暗室的资料请您发信到以下地址索要：*****************，电话：0755－861302 68[]+1 RD币2007-6-22 17:45:33编辑奖[+1+3+5] 惩[-5] 复精锁shuluan等级：助理工程师文章：46经验：343RD币：141注册：2005-6-14第2楼2007-6-22 17:46:35 编辑奖[+1+3+5] 惩[-5] 删复精锁shuluan等级：助理工程师文章：46经验：3第3楼43RD币：141注册：2 005-6-14。
