第五章分度头和分度方法

分度头使用
专业应用
15
练习：
在F11125型万能分度头上试做下列等分计算
(1) Z＝35 (2) Z＝64
分度盘 第一块分度盘 第二块分度盘
分度盘上的孔圈与孔数
正面
反面
24， 25，28 ，30， 34，37 38，39，41，42，43
46， 47，49，51，53，54 57，58，59，62，66
国产分度头一般备有两块分度盘。 分度盘的正反面有许多孔圈，各 圈孔数都不相等。但是同一孔圈 上的孔距是相等的。
分度盘 第一块分度盘 第二块分度盘
分度盘上的孔圈与孔数
正面
反面
24， 25，28 ，30， 38，39，41，42，
34，37
43
46， 47，49，51，53，57，58，59，62，
54
专业应用
11
五、举例
例1：在型分度头上铣削八边形工件，求每 铣一 面后分度手柄的转数。
解：将 n =8, 代入公式 n = 40 有
z
n 40 5转
8
答：每铣一面后，分度手柄应转过5转铣第二面
当n为非整数时，如何借助分度盘进
行分度操作？专业应用
12
例2：在型分度头上铣削六面体，求每铣一面
后分度手柄的转数。
解：将 n = 6, 代入公式
n = 40
有
z
n 40 6 2 6 16 6 16
63
24
24
答：选择第一块分度盘，在孔数为24的孔圈上转过16个孔
距。 分度操作 演示
分度盘 第一块分度盘
分度盘上的孔圈与孔数
正面
反面
24， 25，28 ，30， 34，37 38，39，41，42，43

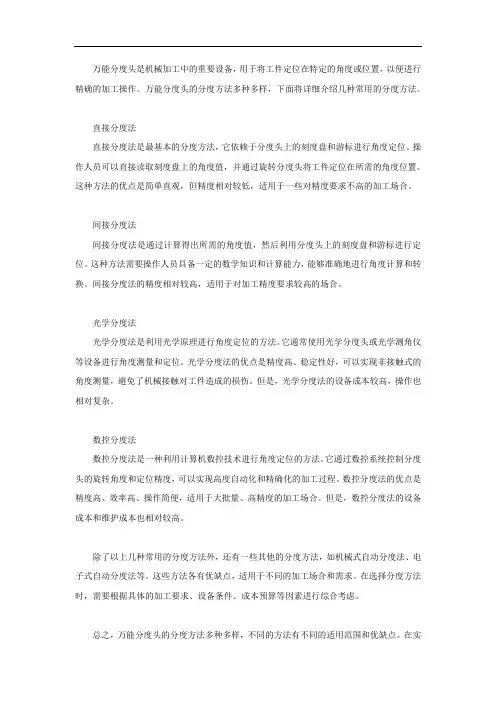

万能分度头是机械加工中的重要设备，用于将工件定位在特定的角度或位置，以便进行精确的加工操作。

万能分度头的分度方法多种多样，下面将详细介绍几种常用的分度方法。

直接分度法直接分度法是最基本的分度方法，它依赖于分度头上的刻度盘和游标进行角度定位。

操作人员可以直接读取刻度盘上的角度值，并通过旋转分度头将工件定位在所需的角度位置。

这种方法的优点是简单直观，但精度相对较低，适用于一些对精度要求不高的加工场合。

间接分度法间接分度法是通过计算得出所需的角度值，然后利用分度头上的刻度盘和游标进行定位。

这种方法需要操作人员具备一定的数学知识和计算能力，能够准确地进行角度计算和转换。

间接分度法的精度相对较高，适用于对加工精度要求较高的场合。

光学分度法光学分度法是利用光学原理进行角度定位的方法。

它通常使用光学分度头或光学测角仪等设备进行角度测量和定位。

光学分度法的优点是精度高、稳定性好，可以实现非接触式的角度测量，避免了机械接触对工件造成的损伤。

但是，光学分度法的设备成本较高，操作也相对复杂。

数控分度法数控分度法是一种利用计算机数控技术进行角度定位的方法。

它通过数控系统控制分度头的旋转角度和定位精度，可以实现高度自动化和精确化的加工过程。

数控分度法的优点是精度高、效率高、操作简便，适用于大批量、高精度的加工场合。

但是，数控分度法的设备成本和维护成本也相对较高。

除了以上几种常用的分度方法外，还有一些其他的分度方法，如机械式自动分度法、电子式自动分度法等。

这些方法各有优缺点，适用于不同的加工场合和需求。

在选择分度方法时，需要根据具体的加工要求、设备条件、成本预算等因素进行综合考虑。

总之，万能分度头的分度方法多种多样，不同的方法有不同的适用范围和优缺点。

在实际应用中，需要根据具体情况选择合适的分度方法，以确保加工精度和效率的提高。

分度头的使用方法分度头是一种常见的测量工具，广泛应用于各个行业中。

它的使用方法简单易学，但是在实际操作中还是需要注意一些细节。

本文将介绍分度头的使用方法，帮助读者更好地掌握这一工具。

首先，我们需要了解什么是分度头。

分度头是一种用于测量长度和角度的工具，通常由一个固定爪和一个可移动爪组成。

它的使用方法是通过调整爪的位置来达到所需的测量结果。

在使用分度头之前，我们需要确认该工具的零点是否正确。

零点是分度头的基准点，用于确定测量结果的起始位置。

我们可以通过将分度头两个爪压紧，然后将分度头放置在一个平整的物体上，确保两个爪都能均匀地接触到物体表面。

接下来，我们可以将分度头上的刻度盘调整为零点位置。

测量长度是分度头的主要功能之一。

为了测量一个物体的长度，我们可以将分度头两个爪压紧，然后将其放置在物体的两个端点上。

接下来，移动可移动爪，直到其与物体的另一端点接触。

此时，我们可以读取刻度盘上的数值，即可得到物体的长度。

除了测量长度，分度头还可以用来测量角度。

为了测量一个角度，我们可以将分度头的固定爪放置在角的其中一个顶点上，然后调整可移动爪的位置，直到其与角的另一条边平行。

此时，我们可以读取刻度盘上的数值，即可得到角度的大小。

在使用分度头进行实际测量时，我们还需要注意一些细节。

首先，我们要确保测量对象的表面是平整的，以保证爪能够均匀地接触到物体。

其次，我们要轻拿轻放，避免用力过猛导致测量结果的误差。

同时，我们要保持分度头的刻度盘清晰可读，以免读取出错。

最后，使用完分度头后，记得将其放置在干燥的地方，以免刻度盘生锈或损坏。

分度头是一种简单实用的测量工具，广泛应用于制造、建筑、检测等行业中。

通过掌握正确的使用方法，我们可以准确地测量长度和角度，提高工作效率。

希望本文的介绍能够帮助读者更好地理解和使用分度头。

有关更多关于测量工具的知识，欢迎继续关注我们的后续文章。

一、简单分度法
简单分度法是分度中最常用的一种方法。分度时，先将分度盘 固定，转动手柄使蜗杆带动蜗轮旋转，从而带动主轴和工件转过所需 的度(转)数
刻度盘固定在主轴的前端，与主轴一起转动。其圆周面上有 0 ° 一360 °的刻线，在直接分度时用来确定主轴转过的角度。
上一页 下一页 返回
第一节万能分度头
10.分度手柄 分度时，摇动分度手柄，主轴按一定传动比回转。
11.插销 插销安装在分度手柄曲柄的另一端，可随曲柄转动，与分度叉配
合进行准确分度。
三、分度头的传动系统
万能分度头的传动系统如 图5 -2所示。
上一页 下一页 返回
第一节万能分度头
四、万能分度头的附件
1.尾座(图5 -3 ) 2.三爪自定心卡盘和法兰盘 三爪自定心卡盘通过法兰盘安装在分度头主轴上，用来夹持工件 3.顶尖、拨叉和鸡心夹(图5 -4 ) 4.交换齿轮架与交换齿轮
交换齿轮架用来安装交换齿轮 (见图5 -5 )。轮架1安装在分度头 的侧轴上，轴套3用来安装交换齿轮，它的另一端安装在轮架的长槽 内，调整好交换齿轮后紧固在轮架上。支撑板 4通过螺纹轴5，安装在 分度头基座后方的螺孔上，用来支撑轮架。锥颈轮轴 6安装在分度头 主轴后锥孔内，另一端安装在交换齿轮上。
第五章分度头和分度方法
第一节万能分度头 第二节分度头分度方法 第三节铣削多边形及圆度刻线
第一节万能分度头
一、分度头的型号及功用
1.型号 万能分度头的型号由大写的汉语拼音字母和阿拉伯数字两部分组
成。示例如下: 常用的万能分度头有 FW200 , FW250 和FlW 320 三种，其中
FW250 型万能分度头是铣床上最常用的一种。
第一节万能分度头
7.分度叉 分度叉由两个叉脚组成，其开合角度的大小，按分度手柄所需转
