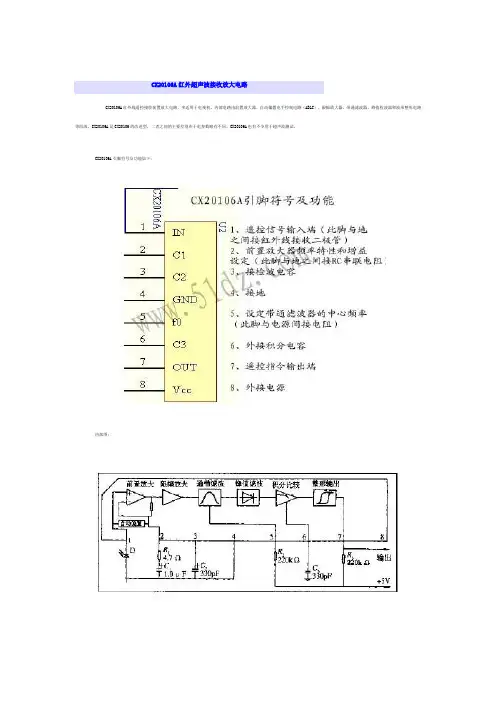

红外接收头一般是接收、放大、解调一体头，一般红外信号经接收头解调后，数据“0”和“1”的区别通常体现在高低电平的时间长短或信号周期上，单片机解码时，通常将接收头输出脚连接到单片机的外部中断，结合定时器判断外部中断间隔的时间从而获取数据。
重点是找到数据“0”与“1”间的波形差别。
3条腿的红外接收头一般是接收、放大、解调一体头，接收头输出的是解调后的数据信号（具体的信号格式，搜“红外信号格式”，一大把），单片机里面需要相应的读取程序。
红外通信是利用红外技术实现两点间的近距离保密通信和信息转发。
它一般由红外发射和接收系统两部分组成。
发射系统对一个红外辐射源进行调制后发射红外信号，而接收系统用光学装置和红外探测器进行接收，就构成红外通信系统。
先讲一讲什么是红外线。
我们知道，人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。
其中红光的波长范围为0.62～0.76μm；紫光的波长范围为0.38～0.46μm。
比紫光波长还短的光叫紫外线，比红光波长还长的光叫红外线。
红外线遥控就是利用波长为0.76～1.5μm之间的近红外线来传送控制信号的。
常用的红外接收头有以下外形：更多…IRM38A系列???????? IRM138S系列????????? IRM38B系列?????????????? MN系列???????????????? IRM338系列相关的规格书请到这里下载：红外接收头规格书红外遥控系统常用的红外遥控系统一般分发射和接收两个部分。
发射部分的主要元件为红外发光二极管。
它实际上是一只特殊的发光二极管，由于其内部材料不同于普通发光二极管，因而在其两端施加一定电压时，它便发出的是红外线而不是可见光。
目前大量使用的红外发光二极管发出的红外线波长为940nm左右，外形与普通发光二极管相同，只是颜色不同。
红外发光二极管一般有黑色、深蓝、透明三种颜色。
判断红外发光二极管好坏的办法与判断普通二极管一样：用万用表电阻挡量一下红外发光二极管的正、反向电阻即可。
基于51单片机的红外遥控设计摘要很多电器都采用红外遥控,那么红外遥控的工作原理是什么呢?本文将介绍其原理和设计方法。
红外线遥控就是利用波长为0.76～1.5μm之间的近红外线来传送控制信号的。
常用的红外遥控系统一般分发射和接收两个部分。
红外遥控常用的载波频率为38kHz，这是由发射端所使用的455kHz晶振来决定的，在发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9 kHz≈38kHz。
也有一些遥控系统采用36kHz、40kHz、56kHz等，一般由发射端晶振的振荡频率来决定。
接收端的输出状态大致可分为脉冲、电平、自锁、互锁、数据五种形式。
“脉冲”输出是当按发射端按键时，接收端对应输出端输出一个“有效脉冲”，宽度一般在100ms左右。
一般情况下，接收端除了几位数据输出外，还应有一位“数据有效”输出端，以便后级适时地来取数据。
这种输出形式一般用于与单片机或微机接口。
除以上输出形式外，还有“锁存”和“暂存”两种形式。
所谓“锁存”输出是指对发射端每次发的信号，接收端对应输出予以“储存”，直至收到新的信号为止；“暂存”输出与上述介绍的“电平”输出类似。
关键词：80c51单片机、红外发光二极管、晶振目录第一章1、引言 (3)2、设计要求与指标 (3)3、红外遥感发射系统设计 (4)4、红外发射电路设计 (4)5、调试结果及分析 (9)6、结论 (10)第二章1、引言 (10)2、设计要求与指标 (11)3、红外遥控系统设计 (11)4、系统功能实现方法 (15)5、红外接收电路 (16)6、软件设计 (17)7、调试结果及分析 (18)8、结论 (19)参考文献附录绪论人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。
其中红光的波长范围为0.62～0.76μm；紫光的波长范围为0.38～0.46μm。
比紫光波长还短的光叫紫外线，比红光波长还长的光叫红外线。
基于 STC89C51单片机超声波测距系统的设计一、设计任务1.1设计前景超声波技术在日常生活中有着广泛的应用, 例如探伤技术、清洗技术、测距技术等等。
超声波测距多应用于汽车倒车雷达、建筑工地以及一些工业现场的位置监控如液位、井深的测量等场合。
国内的超声波测量主要集中在对0～10 m 固体和液体的测量,一般测量精度高,回波稳定。
由于高精度的超声波测距仪所采用的专业集成电路成本较高,以价格比较低廉的 STC89C51 单片机为核心设计一款具有低成本、高精度、具有动态显示等优点的超声波测距系统。
该系统测量距离0127～4100 m,测量精度为1cm。
同时给出了其硬件电路和软件设计方法。
实际使用表明该仪器工作稳定。
1.2超声波测距原理超声波发生器内有一个共振板和两个压电晶片,当它的外加脉冲信号频率等于压电晶片的固有频率时,压电晶片会产生共振,并带动共振板一起振动,这样就产生了超声波。
在电路中,发射端输出的脉冲是一系列方波,其宽度称为发射超声波的时间间隔,被测物距离越大,其脉冲宽度就越大,输出脉冲个数与被测物距离成正比。
T mier寄存器对 P110口的高、低电平分别进行 12 L s的延时, 实现从 P110口输出周期为24 Ls的方波信号。
当单片机控制超声波发生器向某一方向发射超声波波束,在发射时刻的同时,单片机内部定时器开始计时。
在传播过程中,超声波遇障碍物(被测物)后反射回波,超声波接收器接收到第一个反射波后,定时器停止计时。
定时器所计的数据就是超声波所经历的时间,通过公式换算就可以得到传感器与障碍物之间的距离。
由于超声波的声速和温度有关,如果温度变化不是很大,认为声速基本不变。
如果测距精度要求很高,那么可以通过温度补偿的方法来加以校正。
不同温度下超声波在空气中的传播速度随温度变化关系：v = 33114+0161T 其中, T为实际温度; v的单位为 m /s。
表 1 声速与温度的关系测距的公式为: L= v×▽t，其中, L为测量的距离长度; v为超声波在空气中的传播速度; ▽t为发射到接收所用时间的一半,由单片机的定时功能实现对超声波信号的准确计时。
40kHZ超声波发射电路(1)40kHZ超声波发射电路之一，由F1~F3三门振荡器在F3的输出为40kHZ方波，工作频率主要由C1、R1和RP决定，用RP可调电阻来调节频率。
F3的输出激励换能器T40-16的一端和反向器F4，F4输出激励换能器T40-16的另一端，因此，加入F4使激励电压提高了一倍。
电容C3、C2平衡F3和F4的输出，使波形稳定。
电路中反向器F1~F4用CC4069六反向器中的四个反向器，剩余两个不用（输入端应接地）。
电源用9V叠层电池。
测量F3输出频率应为40kHZ±2kH Z，否则应调节RP。
发射超声波信号大于8m。
40kHZ超声波发射电路(2)40kHZ超声波发射电路之二，电路中晶体管VT1、VT2组成强反馈稳频振荡器，振荡频率等于超声波换能器T40-16的共振频率。
T40-16是反馈耦合元件，对于电路来说又是输出换能器。
T40-16两端的振荡波形近似于方波，电压振幅接近电源电压。
S是电源开关，按一下S，便能驱动T40-16发射出一串40kHZ超声波信号。
电路工作电压9V，工作电流约25mA。
发射超声波信号大于8m。
电路不需调试即可工作。
40kHZ超声波发射电路(3)40kHZ超声波发射电路之三，由VT1、VT2组成正反馈回授振荡器。
电路的振荡频率决定于反馈元件的T40-16，其谐振频率为40kHZ±2kHZ。
频率稳定性好，不需作任何调整，并由T40-16作为换能器发出40kHZ的超声波信号。
电感L1与电容C2调谐在40kHZ起作谐振作用。
本电路适应电压较宽（3~12V），且频率不变。
电感采用固定式，电感量5.1mH。
整机工作电流约25mA。
发射超声波信号大于8m。
40kHZ超声波发射电路(4)40kHZ超声波发射电路之四，它主要由四与非门电路CC4011完成振荡及驱动功能，通过超声换能器T40-16辐射出超声波去控制接收机。
其中门YF1与门YF2组成可控振荡器，当 S按下时，振荡器起振，调整RP改变振荡频率，应为40kHZ。
