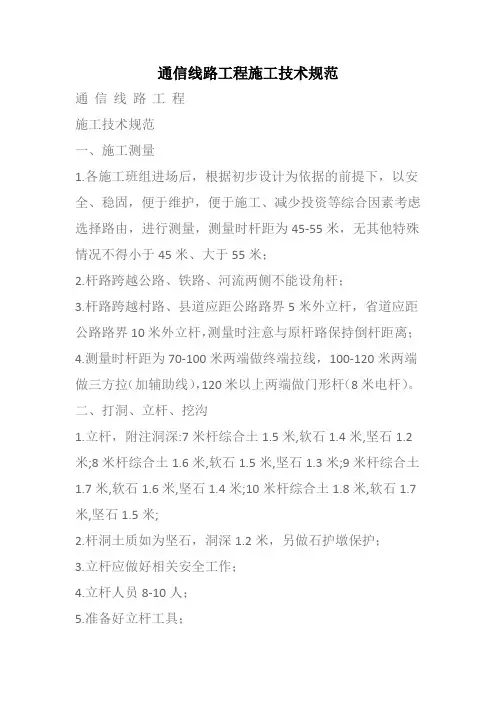

通信线路工程施工技术规范通信线路工程施工技术规范一、施工测量1.各施工班组进场后，根据初步设计为依据的前提下，以安全、稳固，便于维护，便于施工、减少投资等综合因素考虑选择路由，进行测量，测量时杆距为45-55米，无其他特殊情况不得小于45米、大于55米；2.杆路跨越公路、铁路、河流两侧不能设角杆；3.杆路跨越村路、县道应距公路路界5米外立杆，省道应距公路路界10米外立杆，测量时注意与原杆路保持倒杆距离；4.测量时杆距为70-100米两端做终端拉线，100-120米两端做三方拉（加辅助线），120米以上两端做门形杆（8米电杆）。
二、打洞、立杆、挖沟1.立杆，附注洞深:7米杆综合土1.5米,软石1.4米,坚石1.2米;8米杆综合土1.6米,软石1.5米,坚石1.3米;9米杆综合土1.7米,软石1.6米,坚石1.4米;10米杆综合土1.8米,软石1.7米,坚石1.5米;2.杆洞土质如为坚石，洞深1.2米，另做石护墩保护；3.立杆应做好相关安全工作；4.立杆人员8-10人；5.准备好立杆工具；6.必须开好马槽、清理杆洞；7.杆路不得有眉毛弯、S弯、梅花桩，杆根偏差不可以大于5厘米；8.角杆杆根必须内移15厘米，杆稍向外偏移25度；9.与高压线交越时，两端杆子在立杆前应先做好穿心地气线；10.杆稍顶是空洞的，必须先用水泥浆堵好；11.跨公路等特殊情况根据地形实际情况配杆。
三、吊线布放、拉线规格及程式1.布放吊线时应用千斤顶或转盘布放，严禁打圈及死结；2.与电力交越时，施工前应先做好防护措施；3.吊线离地面高度不得低于3.5米，过公路不得低于5.5米，过铁路不得低于7.5米；4.双方拉每隔8档一个，四方拉每隔32档一个，如遇到角杆时需前后移动2根电杆，遇到特殊情况时可前后移动；5.拉线位置要打在角平分线上，角拉、双方拉、四方拉必须做拉线地气；6.角深在7米以下装7/2.6拉线一条，7米以上装7/2.6拉线两条。
第1篇一、前言通信工程施工是通信网络建设的重要环节，为了确保通信工程的质量、安全和进度，特制定本规范。
本规范适用于各类通信工程施工，包括但不限于基站建设、光缆敷设、设备安装等。
二、施工准备1. 施工方案：施工前应编制详细的施工方案，明确施工内容、施工方法、施工进度、质量标准、安全措施等。
2. 材料设备：选用符合国家标准的材料和设备，确保其质量、性能和可靠性。
3. 人员配备：施工人员应具备相应的专业技能和操作资格，确保施工质量。
4. 施工场地：施工场地应平整、开阔，满足施工需求，确保施工安全和质量。
三、施工工艺1. 基站建设（1）选址：基站选址应符合国家相关规定，确保基站覆盖范围、信号质量、美观度等。
（2）土建施工：按照设计图纸进行土建施工，确保地基处理、基础施工、墙体施工等质量。
（3）设备安装：按照设备说明书和施工规范进行设备安装，确保设备安装牢固、连接正确。
（4）天线调整：根据现场实际情况，对天线进行调整，确保信号覆盖范围和质量。
2. 光缆敷设（1）路径规划：根据设计图纸和现场实际情况，规划光缆敷设路径，确保路径安全、合理。
（2）施工方法：采用人工或机械敷设光缆，确保光缆敷设质量。
（3）接头制作：按照规定制作光缆接头，确保接头质量。
（4）测试验收：对敷设后的光缆进行测试，确保光缆质量。
3. 设备安装（1）设备调试：按照设备说明书和施工规范进行设备调试，确保设备运行正常。
（2）系统联调：对整个通信系统进行联调，确保系统运行稳定、可靠。
四、施工质量1. 施工质量应严格按照国家相关标准和规范执行。
2. 施工过程中应加强质量控制，确保施工质量。
3. 施工完成后，应进行质量验收，确保工程质量。
五、安全施工1. 施工人员应严格遵守安全操作规程，确保施工安全。
2. 施工现场应设置安全警示标志，防止意外事故发生。
3. 施工过程中应加强施工现场管理，确保施工环境整洁、有序。
六、施工进度1. 施工进度应按照施工方案执行，确保工程按期完成。
通信线路工程施工技术规范新SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#通信线路工程施工技术规范通信线路工程施工技术规范一、施工测量1.各施工班组进场后，根据初步设计为依据的前提下，以安全、稳固，便于维护，便于施工、减少投资等综合因素考虑选择路由，进行测量，测量时杆距为45-55米，无其他特殊情况不得小于45米、大于55米；2.杆路跨越公路、铁路、河流两侧不能设角杆；3.杆路跨越村路、县道应距公路路界5米外立杆，省道应距公路路界10米外立杆，测量时注意与原杆路保持倒杆距离；4.测量时杆距为70-100米两端做终端拉线，100-120米两端做三方拉（加辅助线），120米以上两端做门形杆（8米电杆）。
二、打洞、立杆、挖沟1.立杆，附注洞深:7米杆综合土米,软石米,坚石米;8米杆综合土米,软石米,坚石米;9米杆综合土米,软石米,坚石米;10米杆综合土米,软石米,坚石米;2.杆洞土质如为坚石，洞深米，另做石护墩保护；3.立杆应做好相关安全工作；4.立杆人员8-10人；5.准备好立杆工具；6.必须开好马槽、清理杆洞；7.杆路不得有眉毛弯、S弯、梅花桩，杆根偏差不可以大于5厘米；8.角杆杆根必须内移15厘米，杆稍向外偏移25度；9.与高压线交越时，两端杆子在立杆前应先做好穿心地气线；10.杆稍顶是空洞的，必须先用水泥浆堵好；11.跨公路等特殊情况根据地形实际情况配杆。
三、吊线布放、拉线规格及程式1.布放吊线时应用千斤顶或转盘布放，严禁打圈及死结；2.与电力交越时，施工前应先做好防护措施；3.吊线离地面高度不得低于米，过公路不得低于米，过铁路不得低于米；4.双方拉每隔8档一个，四方拉每隔32档一个，如遇到角杆时需前后移动2根电杆，遇到特殊情况时可前后移动；5.拉线位置要打在角平分线上，角拉、双方拉、四方拉必须做拉线地气；6.角深在7米以下装7/拉线一条，7米以上装7/拉线两条。
通信线路工程施工规范架空光缆部分一、路由：1、设计图纸是工程施工的重要依据,它关系到工程预算；材料计划、采购供应、网络规划,在施工中,如无特殊情况,应严格按照设计图纸进行施工.2、在施工中,由于特殊情况不能按照设计图纸进行施工的,可进行原设计变更,设计变更的程序是：施工单位提出变更理由,报监理单位进行审查核实,然后向建设单位上报设计变更,待建设单位同意后方可按照变更后的路由进行施工,较大的变更需要设计单位重新设计,施工单位无权自行改变设计.3、涉及到敷设方式变更的,应由施工单位、监理单位、设计单位共同报建设单位批准.4、需要设计变更的,由施工单位填写设计变更单并绘出变更示意图,一式三份,建设单位、监理单位、施工单位各一份,报建设单位审批.二、路由的勘察、测量、定位：1、路由勘测、测量的原则是：路由简捷、线路稳固、便于施工、方便维护.2、杆距：杆位测量定位时,原则上每50米一档杆,如遇特殊情况,可适当延长和缩短杆距,但一般不得超过45—55米.3施工单位不得任意改变杆距,如遇特殊情况,可与现场监理共同处理.任意加大杆距不合格工程,后果应由施工单位负责.三、立杆：1、电杆洞深表2、立杆前,应对设计路由进行认真复测,反复比较,本着赶路稳固、路由简捷、线路安全、便于维护的原则,测出最佳路由.3、电杆位置立在线路中心线上,其差距左右不应大于5公分,电杆上下垂直,杆根培土牢固.4、角杆应在线路转角点做内移,水泥杆内移值为10—15公分,木杆内移值为20—40公分.5、终端杆树立后,杆稍应向拉线倾斜10—20公分.6、水田地立杆必须要时加盘底,松软地、水田地角杆加盘底、上卡盘距地面40公分,下卡盘距坑底30公分.7、光缆线路在跨越各种道路时,要按照规范标准执行,其中：过铁路时,高度在米以上,过国道、省道时高度应在米以上,过乡间公路时,高度在米以上.8、根据地形起伏,决定电杆程式,尽量使吊线皱与平缓.9、杆路在穿越山区、河滩及流沙地带时,应做护墩保护,护墩规格为：直径80公分,高度100公分地面上下各50公分.10、光缆杆路应尽量避开树木及电力线及其他设施,如无法避开时,应加三线保护套保护,确保光缆安全.11、直线杆、角杆、终端杆、单接杆、品接杆、以及H杆埋深一定要符合电杆洞深表的要求,埋深不够为不合格工程.四、拉线1、拉线距高比为1：1,由于地形限制达不到要求时,最小不得小于1：075.2.双方拉线防风拉线每8挡杆做一处,四方拉线防凌拉线每32挡杆做一处.不得借口群众工作难做而任意扩大杆档数,更不能不做,否则为不合格工程.3、角杆拉线、终端拉线、泄力拉线、四方拉线的顺线拉、均采用7/钢绞线,双方拉线采用7/钢绞线.4、飞线杆和杆距在100—150米以上时,采用人字拉线或三方拉线.5、防风拉线采用180公分地锚铁柄,地锚铁柄出土长度为30公分,其它拉线地锚铁柄长为210公分,地锚铁柄出土长度为30—60公分.6、角杆角深在15米以内可做一条拉线,角深在15米以上做两条拉线.角杆拉线在平分线左右偏差不超过5公分.7、角杆拉线抱箍做在吊线上方10公分处,防风拉线抱箍做在吊线抱箍下方10公分出,四方拉线顺线拉做在吊线抱箍上方15公分处,顶头拉线和吊线同用一个抱箍.8、按照设计要求,拉线上把和中把、吊线接头、终端全部采用缠绕法,其具体规格为：拉线上把、吊线接头、吊线终端为：衬环外缠绕10公分,间隔3公分,再缠绕10公分,最后留10公分余线并绑扎；拉线中把规格为：衬环外缠绕15公分,间隔28公分,再缠绕10公分,最后留10公分余线并绑扎.9、拉线地锚埋深按照杆高相关标准执行,并与电杆形成45度夹角.10、拉线地锚出土点不得偏差5公分,偏差5公分以上为不合格.11、在市区、居民区、乡村内、道路旁以及人畜经常出入的地方,拉线根部采用绝缘警示管保护.12、在直线杆路上,不得任意设置小角杆,逃避做双方拉线而影响杆路质量和美观.五、吊线1、吊线距离：吊线抱箍距离一般为杆顶下移50公分,如遇特殊地形、路口或电力线时可做适当调整,最低不低于距杆顶25公分.2、吊线位置：第一条吊线沿杆路前进方向的左侧架设.3、吊线垂度：冬季施工,吊线垂度不应大于13公分.夏季施工,吊线垂度不应大于18公分.4、吊线质量：收紧吊线时,吊线不得出现断股、散股等现象,否则应更换吊线.5、仰俯角辅助线：仰角、俯角吊线超过水平线20度时,应做仰角、俯角辅助线.6、辅助吊线：杆距超过100—150米以上时,应做辅助吊线.辅吊与主吊间隔为40公分.每当20米与主吊线固定一处,并要求垂度一致.六、防雷、防强电1、吊线在机房终端杆前3米处用大号蛋型隔电子做电气断开.吊线接头处用中号柱型隔电子做电气断开,一般距离为2公里,最长不得超过公里.基站前第二颗杆做吊线装置.2、避雷线：在有各种拉线处必做,其规格为：用镀锌铁线.高出杆顶10公分,在距杆顶10公分处和抱箍距杆顶中间绑扎两处.下端固定在抱箍内,并与拉线缠绕5圈,要求接触良好.3、直埋式地线：光缆线路在跨越10KV电力时,用镀锌铁线从电杆中心穿过,电杆底端余留1米并连接接地体,电杆顶端将避雷线折下,用吊线夹板固定在吊线上.4、总接地：在终端杆前一个杆上做总接地,其具体做法为：用4×4×4mm镀锌扁铁与杆路垂直开沟,深度约1米,扁铁长度米,3跟间隙2米打入地下,用扁铁焊接在一起,在电杆底端外延6米,深米,与接地体焊接牢固.5、光缆在机房终端时,加强芯与ODF架地线孔做电气连接.6、架空光缆与电力线交越时,加装Ω型绝缘电力保护管保护,保护管应超出电力线宽度每侧2米,并固定牢固,要求整齐美观.七、光缆敷设1、单盘测试：光缆在布放前,应做单盘测试,避免将不合格光缆用在线路上.2、光缆配盘：光缆在布放前,应根据中继段长度、线路地形地貌、河流、障碍等进行统一配盘,避免光缆接头设在不适当位置.光缆在机房、基站前500米处不应设有接头.3、光缆端别：光缆A、B端识别方法为红头、大号、光缆填充芯红绿顺序,顺时针为A端,绿头、小号、光缆填充芯红绿顺序,逆时针为B端.4、光缆端别布放规定：局方、主干、上端基站为A端,分局、分支、下端基站为B端,光缆端别不得放错.5、光缆布防时,角杆角深在5米以内时,光缆沿吊线侧布放,角杆角深超过5米时,一律沿角杆内侧布放.6、光缆布放时按规定操作,要严密组织,统一指挥,不得出现拖拉、扭曲、背扣等现象,确保光缆布放安全.7、光缆在施工时,其弯曲半径不得小于光缆直径的20倍,余缆圈直径不得小于60公分.8、光缆余留：每10档杆余留5米,光缆接头每端余留15米,光缆进基站终端做余留20—30米,要求各种余留盘留留整齐美观,余缆不得乱放.9、光缆余留架要装设在杆路前进方向的杆前.基站终端余留架要装设在终端杆拉线的反侧.一般余留为上盘留,接头余留为下盘留,不得盘错.10、电杆上的光缆伸缩弯,冬季距吊线为25公分,夏季距吊线为30公分,在距电杆中心50公分处用单芯铁皮线绑扎固定,余弯用直径Φ2公分的纵刨软塑料管保护,其长度为50公分.11、光缆挂钩间距：挂钩距离为47—50公分,一般不得超过50公分,50公分一个挂钩,左右偏差不得超过3公分,要求牢固整齐、美观一致.12、光缆布放后要松紧一致,整齐美观,不得出现蛇形弯,不得损伤光缆外皮.13、光缆沿墙壁墙挂时,一般采用夹板固定吊线,光缆垂直布放时一般采用打拉攀固定吊线和光缆,特殊情况采用塑料卡钉固定.14、电杆编号顺序按A端向B端编排,喷号底端距地面米.15、电杆的喷号按照电信公司要求,20×50公分白底,上喷中国电信、××县、×—×、杆号.16、架空光缆在跨越公路时应设置警示杆和警示牌.17、基站光缆处理：终端杆上应设余留架：终端杆至机房间光缆用吊线固定;终端杆至机房间光缆用塑料管保护；光缆进线孔要封堵严密；光缆进线孔前应留滴水弯,光缆一律不准接触铁塔,不能在机房顶通过和盘放,应沿墙钉固或墙吊.18、架空光缆线路要求为：电杆正、吊线紧、光缆顺、挂钩匀,杆路整齐、美观.19、光缆在上游站和下游站点进线处、光缆接头处挂牌.八、终端、测试1、中继段光缆在基站终端和线路割接前,应向电信公司传输主管部门申请,并制定完善的割接方案,经批准后方可实施.2、光缆成端的顺序为：光缆接头、机房终端、全程测试、线路割接,依次进行.3、光纤衰减测试按两个窗口进行,即1310nm和155nm.测试标准为：接头衰减不大于个；中继段衰减测试中,1310nm不大于km；1550nm不大于km.4、光缆在接头、割接工作完成后,应在接头盒内如实填写纤芯接续信息表.光缆在基站机房终端完成后,应在综合配线柜内如实填写光纤分配表,注明光缆方向/芯数等使用情况.直埋光缆部分一、复测、划线1、按照设计图纸,在挖沟前对光缆路由进行复测、划线.一般要求双线.2、复测、划线要避开危险地段,不能避开时应采取保护措施.二、开槽挖沟1、直埋光缆埋深表2、光缆沟上口宽度为60公分,沟底宽度为30公分,如敷设两条光缆,沟底宽度为40公分.3、光缆沟要求线直、底平、深度符合要求.4、光缆路由跨越公路和河流时,应做钢管保护,钢管规格为Φ80mm镀锌钢管内穿50/60mm塑料管保护,其两端应长出路宽一米.5、光缆路由穿过乡间公路、村庄、果树园、10KV以上电力线等应铺设50/60mm 塑料管保护.6、光缆路由穿过石质、半石质、硬土、灰喳等地段时应垫10公分细土和细沙,然后拆能放缆.7、管道施工严格按照施工规范施工,原则上手孔宽90公分,长120公分,深150公分.管口处必须做喇叭口,喇叭口深度为5—8公分,手孔井内必须抹光.砌井前必须先打垫层,垫层为水泥混泥土,垫层厚度≥10公分,管道深度为120公分,遇有特殊情况,深度无法达到必须监理认可并拍照留档.管道沟必须线直、底平、深度符合要求.回填土必须先回填30公分细土并夯实,在填普通土夯实.三、布放光缆1、光缆在布放前,必须进行单盘测试和配盘,避免将接头设在危险地段.2、布放光缆要严密组织,统一指挥,不得出现拖拉、扭曲、背扣等现象.3、光缆布放时,应有专人进行捋缆检查,发现问题及时处理.4、光缆布放后,光缆在沟内应呈蛇形弯,避免光缆拉的过紧而影响传输质量.四、回填、标石1、光缆布放后,先用细土回填30公分,然后全程回填,不得将砖头、石块、冻土填入光缆沟内,以免砸坏光缆.2、光缆路由地形差大于80公分以上时,应做护坡保护.3、直埋线路一般每50米埋设一块标石,特殊地段视情况适当增加标石数量.在接头、转弯、过公路、河流两侧、障碍物均应设置标石.4、在光缆接头处要设置监侧标石,按规定引出测试线.5、标石埋深：地下为60公分,地上为40公分.标石要用白底红字正楷字,按中继段A—B端统一编号.6、各种标石符号应规范,直线标石、接头标石、监测标石、转角标石都要一一表明,并标有“地下光缆、不得移动”字样.7、光缆接头处要用水泥板加盖,其规格为：用三块40×60×5公分水泥板,距接头盒30公分上方将接头部位覆盖.8、直埋光缆与架空光缆相连接时,引上管制作方法为：用直径为80公分、长度为3米的钢管,地上米,地下米,内穿3根28/32子管,在距地面40公分,距管口15公分处固定,子管与钢管长度一样.。
