电子工艺实习报告
题 目：电子骰子游戏电路
院 系： 机械工程学院
班 级： 车辆五班
姓 名： 王志平
学 号： 20091324
指导教师： 刘 静
日 期： 2011年07月20日
电工电子实习报告
目 录
第一章 电子电路制作……………………………………………………………………2
第一节 元器件……………………………………………………………………………………….....2
第二节 焊接技术 ………………………………………………………………………………….....5
第三节 电子电路原理……………………………………………………………………………....8
第四节 整机组装和调试 …………………………………………………………………….…..9
第二章 体会、不足、感谢……………………………………………………………10
第三章 附录…………………………………………………………………………………..11
第一节 手工布线图……………………………………………………………………………….…….11
第二节 印刷电路图……………………………………………………………………………….…..11
第三节 参考书目………………………………………………………………………………………12
第一章 电子电路制作 电工电子实习报告
第一节 元器件
一、 元器件的组成
骰子游戏电路由集成电路（74LS90、74LS00、74LS02、NE555）、电阻、电容、发光二极管和复位开关组成。
二、 元件的介绍
1、集成电路74LS90：74LS90计数器是一种中规模二一五进制计数器，管脚引线如图。分为以下几种情况：
A． 将输出QA与输入B相接，构成8421BCD码计数器；
B． 将输出QD与输入A相接，构成5421BCD码计数器；
C． 表中H为高电平、L为低电平、×为不定状态。
电子工艺实习报告15篇
电子工艺实习报告1
一：实习目的
1、学习焊接电路板的有关知识，熟练焊接的具体操作。
2、了解电子产品的生产制作过程；
3、掌握电子元器件的识别及质量检验；，
4、学习利用工艺工具独立进行电话机的装焊和调试，并达到产品的质量要求
5、看懂电话机的安装图，了解电话机的基本原理，学会动手组装和焊接电话机。
6、通过对一台正规产品电话机"的安装焊接及调试，学会调试电话机，能够清晰接打电话。
7、培养职业道德，和职业技能，培养工程实践观念及严禁细致一丝不苟的科学风。
二、工艺要求、电子元件知识
1、相关元器件
主要有电阻、电容，二极管、三极管，电解电容、发光管、稳压管、振铃集成模块，拨号集成模块，晶振、ic等。
2、安装工艺要求：
（1）动手焊接先检查元件是否齐全正确，再把元件进行分类，使在安装时更顺手也可以减少安装失误。然后再用万用表将各元件测量一下，看是否电子元件的值是否正确。安装时先安装低矮和耐热元件（如电阻），然后再装大一点的元件，最后装怕热的元件（如三极管）。
（2）在瓷介电容、电解电容及三极管等元件立式安装时，引线不能太长，否则降低元器件的稳定性；但也不能过短，以免焊接时因过热损坏元器件。一般要求距离电路板面2mm，并且要注意电解电容的正负极性，不能插错。
（3）电阻的安装：将电阻的阻值选择好后根据两孔的距离弯。曲电阻脚可采用卧式紧贴电路板安装，高度要统一。瓷片电容和三极管的脚剪的长短要适中。
（4）各零件安装好后，便是焊接了，这是电话机组装过程中非常重要的一个环节，而且是我们自己操作电烙铁，具有一定的危险性，因此要特别小心，要严格按照要求一步一步地做，切不可急于求成，粗心大意。
三、电话机的工作原理 电有载调压开关
话通信中实现声能与电能相互转换的用户设备。由送话器、受话器和发送、接收信号的部件等组成。发话时，由送话器把话音转变成电信号，沿线路发送到对方；受话时，由受话器把接收的电信号还原成话音。电话机一般分为磁石式、共电式和自动式三类。磁石式电话机，用磁石式手摇发电机作振铃信号源并配有通话电源。它对线路和交换设备的要求低，通话距离较远，机动灵活，使用方便，可不经过交换机直接通话。因此，它适用于野战条件下和无交流电地区的电话通信。共电式电话机，由交换设备集中供给通话和振铃信号电源。它结构简单，使用方便，用户间通话由人工转接。自动式电话机，是在共电式电话机上，加装拨号盘或按键盘等部件组成的。它通过拨号或按键发送选号信息，控制交换机进行自动接续。使用简便，不需要人工转接北京奇胜开关插座，但自动交换设备较复杂。另外，由于电子技术的发展，出现了一些新功能的电话机，如录音电话机、书写电话机、可视电话机、智能电话机等。

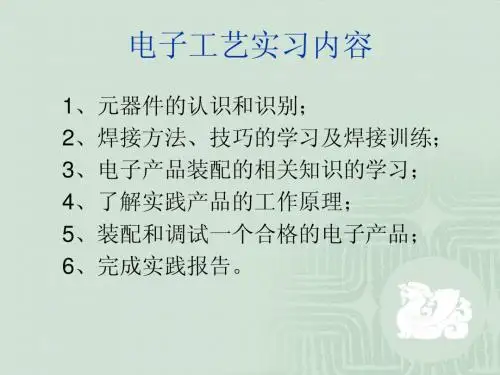

电子工艺实习内容简介 电子工艺实习内容简介
电子工艺实习是工艺性和实践性为主的专业技术基础课，是技能实习，学生通过学习和培训，了解安全用电知识，学会安全操作规程，同时，学生也了解常用元器件及材料的类型、型号和符号，主要性能和一般选用原则以及各类元器件的测量方法。熟悉电子装接工艺的基本知识和要求，掌握电子产品的手工焊接、装配、调试技术。初步学会用EDA技术设计电路原理图。了解电子设计自动化技术，表面贴装技术和其它新技术、新工艺等。最后，学生通过动手制作稳压电源充电器机等电子产品，直接接触到初步的生产技术实践，将电子工艺的基本知识和操作技能紧密联系起来，达到电子工艺实习的目的，并为后续实践课程打下基础。
课程内容
1、安全用电
2、焊接技术
3、常用元器件识别与测量
4、电子产品的装配、调试与检测
5、EDA技术（Protel99SE的设计）
一、安全用电
1、实验室用电常识 1)不用潮湿的手接触电器。
2)电源裸露部分应有绝缘装置(例如电线接头处应裹上绝缘胶布)。
3)所有电器的金属外壳都应保护接地。
4)实验时，应先连接好电路后才接通电源。实验结束时，先切断电源再拆线路。
5)修理或安装电器时，应先切断电源。
6)不能用试电笔去试高压电。使用高压电源应有专门的防护措施。
7)如有人触电，应迅速切断电源，然后进行抢救。
8)测量绝缘电阻可用兆欧表。
9)在需要带电操作的低电压电路实验时用单手比双手操作安全
10)电动工具上标有“回”表示双重绝缘。
11)实验室内的明、暗插座距地面的高度一般不低于0.3米
12)在潮湿或高温或有导电灰尘的场所，应该用超低电压供电。在工作地点相对湿度大于75%时，属于危险、易触电环境。
2、人身安全
（1）触电危害
电流对人体的伤害类型可分为两大类：电击和电伤。 电击是电流通过人体内部，破坏人的心脏，神经系统、肺部的正常工作造成的伤害。由于人体触及带电的导线、漏电设备的外壳或其他带电体，以及由于雷击或电容放电，都可能导致电击。电伤是电流的热效应、化学效应或机械效应对人体造成的局部伤害，包括电弧烧伤、烫伤、电烙印、皮肤金属化、电气机械伤害、电光眼等不同形式的伤害。
电子工艺实习
电子工艺实习通常是指在电子制造工厂或研发机构进行的实习活动，主要涉及电子产品的生产工艺过程和技术操作。具体的实习内容可以包括以下几个方面：
1. 设备操作和维护：学习和熟悉各种电子制造设备的使用方法，包括半导体工艺设备、表面组装设备、光刻设备等，学习设备的调试、维护和故障排除技术。
2. 工艺流程：学习和了解电子产品的生产工艺流程，包括薄膜沉积、干法和湿法腐蚀、光刻、薄膜刻蚀等过程，通过实际操作和观察，了解各个工艺步骤的关键参数和操作要点。
3. 质量控制：学习和参与电子产品的质量控制过程，包括产品测试、检验和追溯等环节，掌握质量控制的基本方法和标准。
4. 工程项目：参与电子工艺相关的工程项目，如新产品的试制、工艺改进方案的实施等，学习电子工艺相关的项目管理和团队合作能力。
5. 工作安全和环境保护：学习和遵守电子制造过程中的安全操作规程和环境保护要求，积极参与工作场所的安全和环保监督。
电子工艺实习对于学生提高电子工艺操作技能、了解电子制造行业的实际情况和技术发展趋势等方面都有重要的作用，也可以帮助学生更好地理解课堂上学到的理论知识，并为将来从事相关专业工作打下基础。
