污水处理工程工艺设计方案

  • 格式：docx
  • 大小：40.12 KB
  • 文档页数：15

聚乙烯醇建设工程项目污水处理工程工艺设计方案

1、污水处理部份

1.1 格栅

( 1 )功能：用于拦截污水中较大的飘荡物及杂质，防止水泵和后续处理设

施的阻塞和损伤，减轻负荷。

(2)设计水量：按最大时流量进行设计 Q =K ×Q=3120m³/d

max d

( 3)土建设备

尺寸：L(m)×B(m)×H(m) =2.5×0.7×3.5 结构形式：钢砼结构

数 量： 1 座 容 积： 6.125m

( 4 )设备部份

A.机械格栅

栅条间隙： b=10mm

耙齿材质：尼龙 渠宽： B=0.7m

功率： N=0.55kw 机架材质：不锈钢

数量： 1 台

1.2调节池

(1)功能：调节池的主要作用是对格栅出水进行水质水量的调节。

(2)设计水量： 2400m³/d

(3)设计参数

有效水深： 4.0m

停留时间： T=6h

(4)土建部份

外形尺寸： L(m)×B(m)×H(m) =15.0 × 10.0 ×4.5 结构形式：钢砼结

构

数 量： 1 座 容 积： 675m (5)设备部份

A.提升泵

流量： Q=50m3/h

功率： N＝ 11kW/台 扬程： H=15m

数量： 3 台( 2 用 1 备)

B.1 号搅拌机

叶轮半径： 1400mm 功率： 11kw

材 质：不锈钢 数量： 2 台

C.进水口 COD 在线监测仪

数 量： 1 台 量程： 0 ~ 300mg/L

注：带远传， 4-20mA 上传信号

D.进水口 PH 在线监测仪

数 量： 1 台 量程： 1 ~ 14

注：带远传， 4-20mA 上传信号

E.液位计

量 程： 0 ~ 5m 数量： 1 台 形式：超声波液位计

1.3 竖流式沉池

(1)功能：去除污水的部份悬浮物。

(2)设计水量： 2400m³/d

(3)有效水深： 3.5m

(4)外形尺寸：L(m)×B(m)×H(m) =6.5 ×6.5 ×4.0

结构形式：钢砼结构

数 量： 2 座

单座容积： 169m

(5). 主要设备：

A.污泥螺杆泵(变频)

流量： Q=7.0m3/h

功率： N＝ 3.0kW/台

B.助凝剂计量泵

流量： 200L/h

功率： N=0.35kw

C. 助凝剂溶药箱

容积： 1 m3

数量： 2 个

D. 助凝剂溶药箱搅拌机

叶轮直径 800mm 扬程： H=15m

数量： 2 台( 1 用 1 备)

扬程： H= 10m

数量： 2 台

材质： PE

功率： 0.55kw

E.絮凝剂计量泵

流量： 500L/h

功率： N=0.22kw

F.絮凝剂溶药箱

容积： 2 m3

数量： 2 个

G. 絮凝剂溶药箱搅拌机

叶轮直径 1000mm 功率： 0.75kw

扬程： H= 10m

数量： 2 台

材质： PE

数量： 1 台

H. 溶药箱液位开关

开关量： 1

数量： 2 个

1.4提升井

( 1 )功 能：贮存一定的水量并为后续处理构筑物提供稳定的进水。

( 2 )设计水量： 2400m³/100 m

( 3)土建部份

外形尺寸： L(m)×B(m)×H(m)=3.0 ×4.5 × 3.5 结构形式：钢砼结构 数量： 1 台 容 积： 47.25m 数 量： 1 座

( 4 )设备部份

潜污泵

流量： Q＝ 100m3/h 扬 程 H＝ 10m

功率 N＝ 5.5kw 数 量： 2 台( 1 用 1

备)

1.5管式换热器

A.管式换热器

设备出力： Q=100m3/h 进出口温差： 15 ~ 25℃

材质： SS304 数 量： 1 台

B.温度变送器

量程： 0 ~ 50℃ 数 量： 2 个

C.压力表

量程： 0 ~ 1.0MPa 数 量： 3 个

D.双金属温度计

量程： 0 ~ 100℃ 数 量： 1 个

4-20mA 上传信号

1.6配水池

(1)功能：储存沉淀池与 UASB 回流水保证 UASB 均匀配水及调节进水的 PH。

(2)设计水量： 2400m³/d

(3)设计参数：

有效水深： 3.0m

(4)土建部份

外形尺寸： L(m)×B(m)×H(m) =5.5 ×2.0 × 3.5

数量： 3 座 结构形式：钢砼结构

单座容积： 38.5m

(5)设备部份

A.酸计量泵

数量： 2 台 (1 用 1 备)

流量： 200L/h

B. 酸溶药箱

容积： 1 m3

C. 酸溶药箱搅拌机

叶轮直径 800mm

D.碱计量泵

数量： 2 台 (1 用 1 备)

流量： 200L/h

E.碱溶药箱

容积： 1 m3

F. 碱溶药箱搅拌机

叶轮直径 800mm

G. 溶药箱液位开关

开关量： 1

扬程： H= 10m

材质： PE

功率： 0.55kw

扬程： H= 10m

材质： PE

功率： 0.55kw

数量： 2 个

功率： N=0.35kw

数量： 1 个

数量： 1 台

功率： N=0.35kw

数量： 1 个

数量： 1 台

1.7升流式厌氧污泥床( UASB )

(1)功能：降解有机污染物。

(2)设计水量： 2400m³/d00m³/h

(3)设计参数：

回流比： 6：1

停留时间： T=5.1d

(4)土建部份： 外形尺寸： L(m)×B(m)×H(m) =17.0 × 10.0 × 12.0 结构形式：钢砼

结构

数 量：6 座 单座容积： 2040m

防腐材料：环氧树脂

(5)设备部份

A.回流泵

流量： Q=600m3/h 扬程： H=4.0m

功率： N＝ 11kW/台 数量： 2 台( 1 用 1

备)

B.三相分离器

数量： 42 个

材质: ABS 单个服务面积： 170m2 高度:1.3m

支架及压梁，反射室分两层, 带集气室和出水堰及沼气管出水管及法兰等。

C.水封罐

材质: 碳钢防腐 Ф1000 × 1200

设备套数： 6 套

D.排泥、排渣系统

设备套数： 6 套

E.布水系统

数量： 6 套

F.PH 在线监测仪

量程： PH=0 ~ 14 数 量： 2 台

4-20mA 上传信号

1.8接触氧化池

( 1 )功能：降解有机污染物。

( 2 )设计规模： 2400 m3/d ( 3 )设计参数：

BOD 污泥负荷： 0.1 kgBOD/kgMLSS/d

5

需氧量： 1.2 ~ 1.5 kgO /kgBOD

2 5

污泥产率： 0.6 kgVSS/kgBOD5

污泥回流比： 100%

停留时间： 23.7h

有效容积： 1320m3

有效水深： 5.0m

溶解氧：＞ 2mg/L

( 4 )土建部份

池体尺寸： L ×B ×H=24.0 × 10.0 × 5.5 结 构：钢筋砼结构

单座容积： 1320m3 数 量： 2 座

( 5 )设备部份

A. 离心鼓风机

风 量： Q=18m3/min

机电功率： N= 25kw

B. 微孔曝气器

材 质： EPDM

曝气量： 0.2-0.3 m3/ ( h ·个)

C.弹性填料

直径 150mm

D．填料支架

数量： 2 套

E．溶解氧仪

形式：插入式

数量： 2 个 风 压： H=59Kpa

设备数量： 3 台， 2 用 1 备

规 格：Φ260

数 量： 5200 个

数 量： 1700m

量 程： 0-10mg/L

合集下载

污水处理工艺基本方案

污水处理工艺基本方案

汇丰石油化工

新建300m3/h污水处理场工艺方案（基本）

1 项目简介

1.1 项目名称

汇丰石油化工新建300m3/h污水处理场工程

1.2 建设单位

汇丰石油化工

1.3 建设地点

汇丰石油化工位于济青高速公路、付山路以北，803省道（原205国道）以东的市高新技术开发区桓台新区，紧邻农中火车站，东靠淄东铁路，交通非常方便。

1.4 项目背景

汇丰石油化工始建于1997年，经过几年的跨跃式发展，目前已拥有7套生产装置：30万吨/年常减压装置、10万吨/年催化裂化装置、30万吨/年重油催化裂化装置、7万吨/年气分装置、4万吨/年MTBE装置、15万吨/年气分装置、50万吨/年重交沥青装置，12t/h酸性水汽提装置及50m3/h污水处理装置。

未来发展计划：2007年，计划新上35万吨/年加氢改质和40万吨/年焦化裂化装置，新上60吨/小时的酸性水汽提装置和1万吨/年的硫磺回收装置，对30万吨/年重油催化裂化装置进行改造达到45万吨/年加工能力。2008年，计划再上一套80万吨/年重油催化裂化装置。根据公司未来的发展规划，本着满足增产但不增污的目标要求，以彻底解决外排水污染环境的问题，促进生态的可持续发展。汇丰石化公司拟新建一套处理规模为300t/h的污水处理场。

1.5 现有条件

1、市各种基建材料供应充足，当地建筑公司和安装公司有能力施工本项目建（构）筑物，满足项目建设和施工质量要求。

2、厂设有35kV变压器和1.0MPa过热蒸汽管网。

3、原料油来源：油源不固定，加工原油种类较多，有部分当地原油，也有从国外进口的燃料油等。原料油硫含量高时可达3％。

1.6 工程围及设计容

本工程设计围仅新建污水处理场的工艺、土建、电气、仪表等工程。

要求该项目工艺设计先进，不用没有成熟使用经验的技术和设备。

2 工程概况

2.1 编制依据及原则

2.1.1 编制依据

➢ 汇丰石化关于增建污水处理场的会议纪要 200611.16

10万吨污水处理工艺设计方案

10万吨污水处理工艺设计方案

10万吨污水处理工艺设计

1污水处理工艺选择

1.1 污水处理工艺简介

根据设计原则，污水处理工艺应根据设计进出水水质、受纳水体、污水处理厂规模，污泥处置方法、用地面积及当地温度、工程地质等多因素综合考虑，选择投资省，运行费用低，技术成熟，处理效果稳定可靠，运行管理方便，设备先进的工艺。

当前城市污水常见的二级生化处理工艺有普通活性污泥法、接触氧化法、SBR工艺及其变形工艺、A/O、A2∕O＞曝气生物滤池、氧化沟及其改良工艺等,这几种工艺都是从传统活性污泥法派生出来的，各有其特点。对本工程的原水水质分析可知，目标水质除了要求去除有机物之外，还需要控制出水氨氮和磷的含量，因而工艺选择时应采用具有脱氮除磷功能的相关工艺。另外，污水生化处理过程中产生的剩余污泥的稳定处理也是污水处理中的一道重要工序，它的基建费用高，直接影响到处理工艺的选择。

常规二级生化处理的去除目标是有机污染物，对污水中同时存在的氮、磷等营养物只能去除其中的一小部分，一般氮的去除率只有20%左右，通过生物合成去除的磷也只有15%~20%,残存的大部分氮和磷将随出水排放到受纳水体，不能满足污水处理厂的处理要求。

某些化学法或物理化学法可以有效地从污水中去除氮和磷。如投加金属离子的化学沉淀法，是使污水中的磷与金属离子形成不溶性的可沉物而从水中去除，具有很高的除磷率；折点氯化可以有效的去除污水中的氮。但化学法和物理化学法所需运行费用较高，尤其是大、中型污水处理厂，经济上难以承受。

与化学法和物理化学法相比，生物脱氮除磷技术因具有对有机物、氮和磷去除效率高、投资较低、运行费用省、污泥沉降性能好等优点而受到污水处理界的重视，特别是近20年来，在工艺、技术和专用设备的研究及工程应用方面都得到很快的发展。生物脱氮除磷工艺能将总氮去除率提高到70%~95%,总磷去除率提高到70%~90%,一般情况下可以稳定可靠地满足处理要求，因此确定本工程污水处理的二级生化处理工段将采用具有生物脱氮除磷的工艺。

污水处理工艺基本方案 2

污水处理工艺基本方案 2

山东汇丰石油化工有限公司

新建300m3/h污水处理场工艺方案（基本）

1 项目简介

1.1 项目名称

山东汇丰石油化工有限公司新建300m3/h污水处理场工程

1.2 建设单位

山东汇丰石油化工有限公司

1.3 建设地点

山东汇丰石油化工有限公司位于济青高速公路、付山路以北，803省道（原205国道）以东的山东市高新技术开发区桓台新区，紧邻农中火车站，东靠淄东铁路，交通非常方便。

1.4 项目背景

山东汇丰石油化工有限公司始建于1997年，经过几年的跨跃式发展，目前已拥有7套生产装置：30万吨/年常减压装置、10万吨/年催化裂化装置、30万吨/年重油催化裂化装置、7万吨/年气分装置、4万吨/年MTBE装置、15万吨/年气分装置、50万吨/年重交沥青装置，12t/h酸性水汽提装置及50m3/h污水处理装置。

未来发展计划：2007年，计划新上35万吨/年加氢改质和40万吨/年焦化裂化装置，新上60吨/小时的酸性水汽提装置和1万吨/年的硫磺回收装置，对30万吨/年重油催化裂化装置进行改造达到45万吨/年加工能力。2008年，计划再上一套80万吨/年重油催化裂化装置。根据公司未来的发展规划，本着满足增产但不增污的目标要求，以彻底解决外排水污染环境的问题，促进生态的可持续发展。汇丰石化公司拟新建一套处理规模为300t/h的污水处理场。

1.5 现有条件

1、淄博市各种基建材料供应充足，当地建筑公司和安装公司有能力施工本项目建（构）筑物，满足项目建设和施工质量要求。

2、厂内设有35kV变压器和1.0MPa过热蒸汽管网。

3、原料油来源：油源不固定，加工原油种类较多，有部分当地原油，也有从国外进口的燃料油等。原料油硫含量高时可达3％。

1.6 工程范围及设计内容

本工程设计范围仅新建污水处理场内的工艺、土建、电气、仪表等工程。

要求该项目工艺设计先进，不用没有成熟使用经验的技术和设备。

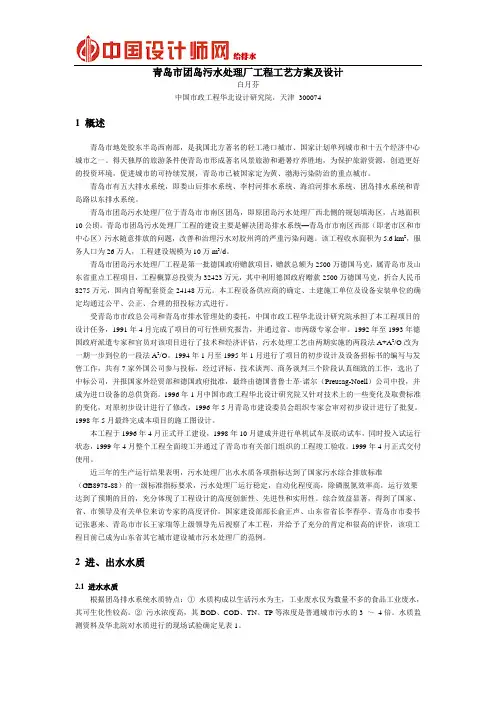

青岛市团岛污水处理厂工程工艺方案及设计
