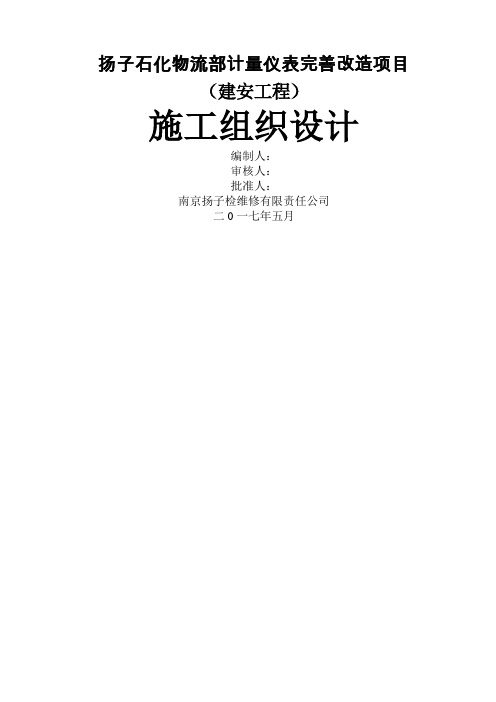

扬子石化物流部计量仪表完善改造项目（建安工程）施工组织设计编制人：审核人：批准人：南京扬子检维修有限责任公司二0一七年五月目录一、编制依据及说明 (1)二、工程概况及工程施工特点 (2)三、本工程的主要施工设备表 (3)四、项目组织机构及人员配备 (5)五、工程进度控制与管理 (6)六、主要施工方案 (9)七、质量管理目标及保证措施 (56)八、HSE管理及文明施工 (60)九、雨季施工措施 (75)十、如遇突发事件时的应急措施 (79)一、编制依据及说明（一）工程编制依据：本方案是根据施工图纸、招标相关文件、现场实际踏勘情况及相关的国家、行业标准和规范等编制的。
它是指导本工程施工的指导性文件。
1、扬子石化物流部计量仪表完善改造项目建安工程施工图纸、招标文件。
2、我公司以往同类型工程的施工经验。
3、本工程现场踏勘实际情况。
4、施工相关标准、规范、规定。
（二）工程说明：扬子石化物流部计量仪表完善改造项目建安工程包括装卸作业区、液体码头作业区、液体成品作业区、火炬气回收作业区、油品作业区。
1、装卸作业区：碳九、邻二甲苯、二乙二醇、三乙二醇4种物料的装汽车泵出口管线上分别增加1台涡街流量计，在泵出口与回流管线之间增加跨线，跨线上增加1台调节阀，通过流量计信号实现调节阀开度的自动调节。
将上述4种物料公路装车鹤位上的7台流量计更换为贸易级质量流量计。
将上述物料公路装车定量控制系统进行更新（包括苯和醋酸系统），更换为批量控制器，并在地中衡增加1台上位机，将定量控制系统的数据传输到地中衡的计算机中，使系统具体自动生成计量单的功能。
在柴油铁路槽车的12个装车鹤位上分别增加1台贸易级质量流量计。
对铁路装车鹤位实现现场控制和上位监控：即在现场增加12台批量控制器，装车信号接入中控汽油装车上位机进行集中监控。
在铁路装车鹤位原有气动球阀气路各增加1个电磁阀，通过批量控制器设定的最大流量来调节气动球阀开度，从而达到控制装车鹤位流速的目的。
关于迷宫环流量计改造方案一、迷宫环流量计目前运行状况如图所示：二、常见问题：1、输出只有开关量信号，没有模拟量信号输出。
2、流量报警点调节只是通过LED灯显示，不能进行精准显示。
3、流量计安装点位于两阀门之间，距离较短（理论值应前7*D，后5*D），形成湍流区，造成流量计不能正确反应流量的真实值。
（D表示管道直径值）4、误报警时有发生，给正常的运行生产带来影响。
三、要达到的目标要求：1、开关量，模拟量均要一路输出。
2、现地要有流量的液晶数字输出，便于参数的设置与控制。
3、更改现有流量计的安装点，防止管道中形成湍流区。
4、报警点设置与现有流量开关进行冗余双路控制（通过PLC系统中进行设置与控制），增强控制准确性。
5、所选流量计要有相关的防磁设计，以克服机组在启动运行过程中产生的强磁场对流量设备的影响。
6、尽量不要切割现有管道设备。
四、流量计的选型情况（解决方案）：1、孔板流量计+ 差压变送器方案孔板式流量计由一次装置和二次装置组成，一次装置称流量测量元件，它安装在被测流体的管道中，产生与流量(流速)成比例的压力差，供二次装置进行流量显示。
二次装置称显示仪表。
它接收测量元件产生的差压信号，并将其转换为相应的流量进行显示。
优点：技术成熟，显示准确，抗电磁干扰能力强。
缺点：需要切割现有管道，现场需要安装二次显示控制仪表，对流量差压信号进行开方运算（流量与流量差压值的开方信号成正比关系）。
2、电磁流量计方案电磁流量计是应用导电体在磁场中运动产生感应电动势，而感应电动势又和流量大小成正比，通过测电动势来反映管道流量的原理而制成的。
其测量精度和灵敏度都较高。
工业上多用以测量水、矿浆等介质的流量。
优点：压损小，测量精确，现场容易设置与控制。
缺点：受磁场影响较大，安装需要切割现有管道。
3、涡街流量计方案涡街流量计流量计是利用流体在特定流道条件下流动时将产生振荡，且振荡的频率与流速成比例这一原理设计的．当通流截面一定时，流速与导容积流量成正比。
火电厂四大管道施工组织设计的设备与机械选型指南【火电厂四大管道施工组织设计的设备与机械选型指南】一、引言在火电厂的建设过程中，四大管道（即给水管道、烟气管道、蒸汽管道和凝水管道）的施工组织设计是至关重要的环节。
本文将为您提供一份针对火电厂四大管道施工组织设计的设备与机械选型指南。
二、给水管道施工组织设计给水管道的施工组织设计需要考虑以下几个方面：1. 设备选型：给水管道包括水泵、水箱、流量计等设备。
在选型时应考虑水泵的流量和扬程，水箱的容量以及流量计的准确性等因素。
2. 机械选型：给水管道的机械选型主要考虑施工过程中的挖掘机、起重机和输送机等机械设备。
根据施工场地的复杂程度和工期要求，选用适当型号和规格的机械设备。
三、烟气管道施工组织设计烟气管道的施工组织设计需要考虑以下几个方面：1. 设备选型：烟气管道包括烟囱、风机、除尘设备等设备。
在选型时应考虑烟气排放的高度和风量，以及除尘效率等因素。
2. 机械选型：烟气管道的机械选型主要考虑施工过程中的吊装机、焊接机和起重机等机械设备。
根据烟气管道的高度和复杂程度，选用适当型号和规格的机械设备。
四、蒸汽管道施工组织设计蒸汽管道的施工组织设计需要考虑以下几个方面：1. 设备选型：蒸汽管道包括锅炉、汽轮机、调节阀等设备。
在选型时应考虑蒸汽压力和温度，以及流量和阀门的调节范围等因素。
2. 机械选型：蒸汽管道的机械选型主要考虑施工过程中的起重机、焊接机和管道机械等机械设备。
根据管道的复杂程度和长度，选用适当型号和规格的机械设备。
五、凝水管道施工组织设计凝水管道的施工组织设计需要考虑以下几个方面：1. 设备选型：凝水管道包括冷凝器、泵站、过滤器等设备。
在选型时应考虑凝水量和凝结水的温度，以及过滤器的清洗频率等因素。
2. 机械选型：凝水管道的机械选型主要考虑施工过程中的起重机、清洗机和抽水机等机械设备。
根据管道的走向和高度，选用适当型号和规格的机械设备。
六、结论本文为火电厂四大管道施工组织设计提供了设备与机械选型指南。
北二注水站改造工程施工组织设计方案一、工程概况北二注水站改造工程位于XX市XX乡，该工程的主要内容是对现有北二注水站进行改造升级，提升水压，保障供水质量和供水稳定性。
工程包含进深式泵站建设、管网加固、安装流量计等内容，总工期为180天。
二、施工组织（一）总体施工方案1.1 工期安排本工程总工期为180天，施工分为前期准备、绿化改造、泵房改造、管网加固、管道施工、机器设备安装、系统调试及试运行七个阶段，各阶段工期如下:- 前期准备：3天；- 绿化改造：20天；- 进深式泵站改造：30天；- 管网加固：30天；- 管道施工：45天；- 机器设备安装：20天；- 系统调试及试运行：12天。
1.2 现场安排工程现场应按照“场地整洁、安全文明、科学高效”的原则进行布置。
现场应设置办公室、工人生活区、杂物堆放区、维修库房、厕所等设施。
（二）施工工艺2.1 进深式泵站改造进深式泵站改造需要按照以下流程进行：- 拆除原有进深式泵站；- 做好泵站设备基础；- 安装新型、高效能设备；- 填充地面；- 进行设备调试。
2.2 管网加固及管道施工管网加固和管道施工需要按照以下流程进行：- 向管网中注入渗透的化学药品；- 钢管塑性变形分配；- 加固前进行喷涂防腐、防锈；- 管段制作；- 焊接；- 检测。
2.3 机器设备安装及系统调试机器设备安装及系统调试需要按照以下流程进行：- 机器设备进场；- 安装调试系统；- 设备安装；- 调试。
（三）施工人员及安全措施3.1 施工人员施工人员应按照施工规定从事相应工作，施工人员的质量要求合格，经验丰富，符合施工细则要求，并应经过培训。
3.2 安全防护对施工现场进行周边安全警戒线设置，设立安全示警牌，并聘请专业安全员进行指导和监管，做好施工人员的安全教育、安全保障等措施，回收危险废物等。
三、风险控制（一）土方开挖土方开挖应使用大型挖掘机进行，注意挖掘机使用的安全措施，同时防止挖掘机设备与管线碰撞。
111-C到105-C流量计改造方案编制：审核：审批：塔西南仪表运行维护工程部2009年12月21日一、适用范围本方案适用于塔西南化肥厂2010年大检修111-C到105-C流量计改造作业。
二、检修工期1天三、编写依据《中石化设备检修规程》、《塔西南仪表检修维护规程》四、检修原因根据合成装置生产的实际，需要恢复111-C到105-C流量计，流量计为转子流量计。
五、施工方案1、安装转子流量计。
2、在附近接线箱里找出两组备用信号线，在控制室找出该线。
3、在控制站上找出备用点。
4、将信号线穿管，接好信号线。
5、系统组态，调试，投用。
六、检修前的准备工作1、外协单位办好相关检修作业手续。
2、准备好所需的工器具，及人员培训。
3、作业现场拉好警戒线。
七、材料1、转子流量计一台。
2、镀锌管20米，规格：3/4〞,绕管2米,规格：3/4〞，铝合金穿线盒（弯通）3个，规格：3/4〞。
3、电缆20米。
4、根据实际，其他相关材料。
八、质量标准要求1、经项目负责人和质量验收人员质量验收。
2、施工达到《塔西南化肥厂大检修质量验收标准》质量要求，经项目负责人确认完毕，填写质量验收单。
九、检修安全、环保要点1、所有参与检修的人员必须按化肥厂统一要求进行劳保着装。
2、外协单位必须满足塔西南公司有关管理规定。
3、必须使用具有安全措施的合格工具施工。
4、开始施工时要做到各种施工票据的完好。
5、施工时要把安全措施放到第一位，防止人和物品的高空坠落。
6、作业结束后，严格确认现场卫生，检查相关管线或设备是有保温破坏现象，如果存在严格修复。
7、在作业过程中应保持现场的清洁，做到工完料尽场地清。
十、注意事项1、安装转子流量计时，应避免损坏仪表配件，不得野蛮作业。
2、仪表信号线必须穿过镀锌管，布局合理。
十一、检修分工和进度计划1、检修单位负责设备的检修工作。
2、项目负责人负责检修的整体进度，如果流量计配件有损坏时，应及时向上级领导汇报。
3、项目负责人负责检修所需材料的协调工作。
（完整版）计量仪表改造施工方案.doc石化路、五一路计量改造工程施工方案建设单位：施工单位：濮阳市热力安装维修工程处2016 年 9 月目录1.工程概况―――――――――――――――――――52.编制依据―――――――――――――――――――53.工程目标及工程难点――――――――――――――――64. 主要施工方法――――――――――――――7 4.1 施工顺序及施工流向安排―――――――――――――8 4.2 施工工艺和方法―――――――――――――――8 4.3 管线安装―――――――――――――――9 4.4 焊接技术要求―――――――――――――――14 4.5 阀门安装－―――――――――――――――――――16 4.6 法兰安装――――――――――――――――――――17 4.7 过路管施工――――――――――――――――――――19 4.8 管道试验―――――――――――――――――――――21 4.9 管道防腐―――――――――――――――――――――22 4.10 管道保温工程――――――――――――――――――23－4.11 波形补偿器安―――――――――――――――――――254.12 热力管道无损探伤―――――――――――――――――25 附主要施工机械设备表一、工程概况1.工程名称：计量一次水热力管网2.工程地点：石化路、五一路、历山路二、编制依据1 、《城市供热管网工程施工及验收规范》CJJ28-892 、《工业金属管道工程施工及验收规范》GB50235-973 、《国家水准测量规范》 GB50026-934 、《施工现场临时用电安全技术规范》GBJ46-885 、《建筑机械安全技术规范》GBJ33-866 、《城镇直埋供热管道工程技术规程》CJJ/T81-98三、工程目标及工程难点1：质量目标认真贯彻 GB/T19001 — ISO9001 质量管理体系，达到国家现行建筑工程施工质量验收统一标准的合格工程。
工程名称：XX地区污水泵改换工程工程地点：XX地区污水处理厂工程规模：本次工程涉及污水泵改换共计XX台，总功率XX千瓦。
工程内容：包括污水泵的拆除、安装、调试及配套设施的改造。
二、施工准备1. 施工组织（1）成立工程领导小组，负责工程的组织、协调和管理工作。
（2）设立现场管理组、技术组、施工组、安全组等，明确各组职责。
2. 施工材料（1）污水泵：根据设计要求，选择合适型号的污水泵。
（2）配套设施：阀门、管道、法兰、支架等。
3. 施工设备（1）吊车、叉车、电动扳手、水平仪、卷尺等。
（2）检测设备：声级计、流量计、压力表等。
4. 施工技术（1）掌握污水泵的技术参数，熟悉施工工艺。
（2）制定详细的施工方案，确保施工顺利进行。
三、施工方案1. 施工步骤（1）拆除旧污水泵：采用吊车将旧污水泵从设备基础吊起，然后用叉车将其移至指定位置。
（2）安装新污水泵：将新污水泵吊装到设备基础，调整水平度，连接管道、阀门等配套设施。
（3）调试：启动新污水泵，观察运行情况，调整各项参数，确保正常运行。
2. 施工技术要求（1）确保新污水泵安装精度，避免偏斜。
（2）连接管道、阀门等配套设施时，注意密封性能，防止泄漏。
（3）调试过程中，注意观察泵体温度、振动、噪声等指标，确保运行正常。
四、施工进度安排1. 施工准备阶段：5天2. 施工阶段：15天3. 调试阶段：3天4. 竣工验收阶段：3天总计：26天五、质量保证措施1. 严格遵循国家相关标准和规范，确保工程质量。
2. 施工过程中，加强对施工人员的培训，提高施工技能。
3. 对施工材料、设备进行检查，确保其符合设计要求。
4. 施工过程中，定期对工程质量进行检查，发现问题及时整改。
六、安全保证措施1. 制定安全生产责任制，明确各岗位安全职责。
2. 加强施工现场安全管理，严格执行操作规程。
3. 定期对施工人员进行安全教育培训，提高安全意识。
4. 配备必要的安全防护用品，确保施工人员安全。
第1篇一、前言随着我国经济社会的快速发展，能源、资源、环境等问题日益突出，节能减排和环境保护成为国家战略。
为确保计量数据的准确性和可靠性，提高能源利用效率，降低能源消耗，我国政府高度重视计量装置的改造工作。
本方案针对某单位计量装置的改造需求，制定了一套科学、合理的施工方案。
二、工程概况1. 项目名称：某单位计量装置改造工程2. 项目地点：某单位3. 项目规模：本次改造涉及计量装置共计XX套4. 项目内容：计量装置更换、安装、调试及验收三、施工准备1. 组织准备（1）成立项目领导小组，负责项目整体协调和决策。
（2）组建项目施工队伍，包括施工负责人、技术人员、施工人员等。
（3）制定施工方案，明确施工任务、施工工艺、施工进度等。
2. 技术准备（1）收集相关技术资料，包括设计图纸、技术规范、产品说明书等。
（2）对施工人员进行技术培训，确保施工人员掌握相关技术和工艺。
（3）对施工设备进行检查和维护，确保设备正常运行。
3. 材料准备（1）根据施工方案，采购所需材料，如计量装置、安装工具、调试设备等。
（2）对采购的材料进行检验，确保材料质量符合要求。
4. 施工现场准备（1）清理施工现场，确保施工环境安全、整洁。
（2）搭建临时设施，如施工棚、物料堆场等。
（3）设置安全警示标志，确保施工安全。
四、施工方案1. 施工工艺（1）拆卸旧计量装置：根据施工图纸和现场实际情况，拆卸旧计量装置，注意保护原有管道、线路等设施。
（2）安装新计量装置：按照设计图纸和规范要求，安装新计量装置，确保安装位置准确、牢固。
（3）调试：对新安装的计量装置进行调试，确保其运行正常、准确。
2. 施工步骤（1）施工准备：根据施工方案，完成组织、技术、材料、现场等准备工作。
（2）拆卸旧计量装置：按照拆卸工艺，拆卸旧计量装置。
（3）安装新计量装置：按照安装工艺，安装新计量装置。
（4）调试：对新安装的计量装置进行调试，确保其运行正常、准确。
（5）验收：完成调试后，组织相关人员进行验收，确保改造工程符合要求。
加气站全站改造内容及方案编制：校核：批准：二○一四年十二月一、概况说明本工程为加气站设计改造，主要内容包括：1、现场真空管升级改造工程。
2、储罐到泵撬的软管改造。
3、卸车主手动阀内漏问题处理。
4、撬上仪表盘防爆绕性管更换。
5、储罐根部安全阀方便检修的整改。
6、放散塔增加排污阀。
7、泵后管路取压点结霜。
8、1#加液机流量计的检修。
9、潜液泵异响更换轴承。
因涉及需要将原加气站储罐到泵撬、泵撬到加液机的内补偿真空管更换成外补偿真空管，在拆除泵撬到加液机部分的真空管道时由于原管道较长，需要将原管道切割分离、拆除再进行更换新真空管，新真空管在管沟里面也需要氩弧焊接。
二、改造方案1、现场真空管升级改造工程此方案详见“改造施工组织设计”，具体改造内容将原项目使用的内补偿真空挂更换成外补偿真空管。
2、储罐到泵撬的软管改造将储罐到泵撬之间的软管使用单层不锈钢硬管，管道的安装应符合LNG运行工艺，泵池的进液和回气管道应满足弯头少、泵撬到储罐连接管应有一定的坡度，增大回气势能的思想进行安装，然后再采用柔性材料进行管道保温。
具体保温后的管道效果如下：3、卸车主手动阀内漏问题处理由于此阀门在卸车真空管上，更换多次仍然无法解决问题，建议在卸车主管道上安装一只同规格（DN50)的手动截止阀，具体安装为靠近LNG泵撬，并在两只阀门之间安装安全放散阀，安全阀的放散应接入放散汇总管。
具体做法见下：改后情况：在此处，靠近原阀门位置安装一直DN50手动截止阀。
在此处插焊一只DN06安全放散阀，切并入放散总管。
改造完成后此阀门应处于铅封开启状态。
4、撬上仪表盘防爆绕性管更换原LNG泵撬上仪表盘处的防爆绕性管为PVC胶管，本站运行时间超过2年，老化严重，本次更换将原PVC材料更换为橡胶材质的防爆绕性管。
5、储罐根部安全阀方便检修的整改原储罐根部的安全阀安装方式如下图，导致每次年检安全阀的时候都需要将储罐根部保温部分进行拆除，十分不便，为方便后期的检修。
急流槽施工组织设计一、项目概述急流槽是一种用于引导水流的工程结构，常用于水电站、水利工程等领域。
本文旨在制定急流槽施工组织设计，确保施工过程安全高效。
二、施工目标1. 完成急流槽的建设，保证其功能和使用寿命；2. 确保施工过程中的安全，防止事故发生；3. 提高施工效率，保证工期的顺利进行。
三、施工方案1. 施工准备1.1 设立临时施工区域：根据工程规模和施工需要，确定临时施工区域，并进行标识和围挡，确保施工区域的安全；1.2 调配施工人员：根据施工计划，调配合适的施工人员，并确保其具备相关的技术和安全知识；1.3 采购施工材料和设备：根据施工需求，采购所需的材料和设备，并进行验收和储存；1.4 制定施工方案：根据设计要求和施工条件，制定详细的施工方案，包括施工工艺、施工顺序等。
2. 施工流程2.1 地基处理：对急流槽的地基进行必要的处理，确保地基的稳定性和承载能力；2.2 基础施工：按照设计要求，进行基础的施工，包括基础开挖、基础混凝土浇筑等；2.3 主体施工：按照设计要求，进行急流槽主体结构的施工，包括墙体、底板、顶板等的施工；2.4 防水处理：对急流槽进行防水处理，确保其具备良好的密封性；2.5 安装附属设备：根据设计要求，安装急流槽的附属设备，如流量计、阀门等；2.6 竣工验收：对急流槽进行竣工验收，确保其符合设计要求和相关标准。
3. 安全措施3.1 施工现场安全：制定详细的施工现场安全管理方案，包括施工区域的标识、防护设施的设置等；3.2 人员安全培训：对施工人员进行必要的安全培训，提高其安全意识和应急能力；3.3 安全设备使用：确保施工人员使用安全设备，如安全帽、防护眼镜等；3.4 防火防爆措施：对施工现场进行防火防爆措施，确保施工安全；3.5 施工现场监测：设置监测设备，对施工现场进行实时监测，及时发现问题并采取相应措施。
四、施工进度计划根据工期和施工任务，制定详细的施工进度计划，包括每个施工阶段的开始时间、结束时间，以及关键节点的安排。
扬子石化物流部计量仪表完善改造项目（建安工程）施工组织设计编制人：审核人：批准人：南京扬子检维修有限责任公司二0一七年五月目录一、编制依据及说明 (1)二、工程概况及工程施工特点 (2)三、本工程的主要施工设备表 (3)四、项目组织机构及人员配备 (5)五、工程进度控制与管理 (6)六、主要施工方案 (9)七、质量管理目标及保证措施 (60)八、HSE管理及文明施工 (64)九、雨季施工措施 (80)十、如遇突发事件时的应急措施 (84)一、编制依据及说明（一）工程编制依据：本方案是根据施工图纸、招标相关文件、现场实际踏勘情况及相关的国家、行业标准和规范等编制的。
它是指导本工程施工的指导性文件。
1、扬子石化物流部计量仪表完善改造项目建安工程施工图纸、招标文件。
2、我公司以往同类型工程的施工经验。
3、本工程现场踏勘实际情况。
4、施工相关标准、规范、规定。
（二）工程说明：扬子石化物流部计量仪表完善改造项目建安工程包括装卸作业区、液体码头作业区、液体成品作业区、火炬气回收作业区、油品作业区。
1、装卸作业区：碳九、邻二甲苯、二乙二醇、三乙二醇4种物料的装汽车泵出口管线上分别增加1台涡街流量计，在泵出口与回流管线之间增加跨线，跨线上增加1台调节阀，通过流量计信号实现调节阀开度的自动调节。
将上述4种物料公路装车鹤位上的7台流量计更换为贸易级质量流量计。
将上述物料公路装车定量控制系统进行更新（包括苯和醋酸系统），更换为批量控制器，并在地中衡增加1台上位机，将定量控制系统的数据传输到地中衡的计算机中，使系统具体自动生成计量单的功能。
在柴油铁路槽车的12个装车鹤位上分别增加1台贸易级质量流量计。
对铁路装车鹤位实现现场控制和上位监控：即在现场增加12台批量控制器，装车信号接入中控汽油装车上位机进行集中监控。
在铁路装车鹤位原有气动球阀气路各增加1个电磁阀，通过批量控制器设定的最大流量来调节气动球阀开度，从而达到控制装车鹤位流速的目的。
在液体成品作业区柴油装车泵出口增加1套自动回流调节设施。
将氮气孔板流量计更换为旋进流量计，去化工厂支线另增加1台旋进流量计。
2、液体码头作业区：在11#码头渣油卸船线上新增质量流量计及前后阀各一台；双阀之间新增导凝和吹扫口各一处。
在14#码头原油卸船线上新增质量流量计及前后阀各一台；双阀之间新增导凝和吹扫口各一处。
完成新增设备设施的保温及伴热，并配备检修用短接，满足原油、渣油运行需要。
3、液体成品作业区：液体成品作业区A、B、C点氮气线分别安装1台旋进流量计及前后阀各一台。
液体成品作业区C点重整抽余油芳烃来料线增设1台质量流量计及前后阀各一台。
4、火炬气回收作业区：在湛水路出西气门站天然气总管上增设1台质量流量计及前后阀各一台，并设置检修用旁路。
5、油品作业区：在进油品作业区的蒸汽总管上增设1台涡街流量计及前后阀各一台。
在进油品作业区的氮气线总管上增设1旋进流量计及前后阀各一台。
二、工程概况及工程施工特点（一）工程概况1.工程名称：扬子石化物流部计量仪表完善改造项目建安工程2.建设地点：扬子石化装卸作业区、液体码头作业区、液体成品作业区、火炬气回收作业区、油品作业区。
3.工程范围：扬子石化物流部计量仪表完善改造项目建安工程。
计划开工日期：2017年6月1日计划完工日期：2017年8月20日4.主要内容新增质量流量计23台、超声波流量计1台、批量控制器25台、旋进流量计6台、涡街流量计6台、调节阀5台；将新增流量计信号分别接入各作业区中控室DCS或PLC，实现集中监控，信号同时接入公司IP21和流量计监控网站等。
（二）工程施工特点1、项目整体工期紧张，施工紧邻生产区通道需采取有效防护措施。
2、其中天然气西气门站超声波10″ 1台流量计及重整抽余油6″质量流量计1台必须在公司大修期间完成，由于工期时间紧，点多面广，需提前制定多项施工方案，对施工质量及工程进度进行预防和控制，保证施工质量与进度满足合同要求。
3、施工作业时有效工作时间较短，影响施工进度控制，影响吊装作业，增加施工作业难度。
（三）针对以上特点，我们将采取如下应对措施：1、加强组织领导，强化现场管理、各专业施工管理。
2、合理安排劳动力资源，优化施工网络计划。
3、鉴于现场的施工风险及扬子公司对安全管理的全方位要求，按施工人员和安全管理人员50：1的标准配备专职安全管理人员。
4、安装施工期间，吊车站用公共道路，以确保施工人员、外来人员的安全。
应确保在施工期间，完成设立警戒区域，防止无关人员进入施工区域。
施工期间我们要做好公用道路的合理统筹安排，满足施工需求，同时施工区域必须设封闭施工区域。
设立警示牌。
5、现场焊接施工，焊接的要求需做有效的统筹和安排，从焊工的考试、焊接材料的选用、焊接工艺评定的编制和选择应及时，发现问题及时的处理整改，使整体的质量均在预防控制之中。
6、劳动力资源的统筹，由于该项目于在2017年6月开工至2017年8月交工，为保证劳动力资源及时满足现场施工要求，需对劳动力资源做出有效的控制，保证现场的施工资源满足进度要求。
7、项目现场管理应根据现场安全管理的重点，进行顺势调整，使管理必须满足施工进度要求。
8、除了雨季因素外，本工程安装施工高峰期处在夏季节，南京本地今年天气较热，施工期间需提前做好防高温、防滑、防风、防雨、防雷等措施，是保证本工程施工顺利进行的关键因素。
9、加强吊装方案实施，做好和第三方检测相关单位的配合力度，加大施工现场的管理力度，保证该项目安装施工顺利完成。
三、本工程的主要施工设备表四、项目组织机构及人员配备（一）项目组织机构（二）本工程的总体劳动力计划表五、工程进度控制与管理（一）进度控制组织机构1、本工程开工日期为2017年6月1日，2017年8月20日完成全部改造工程。
2、施工总进度网络（见表16-1）（三）工程进度控制措施根据施工的进度要求，我们策划本改造工程总体施工组织方案为“片区主线”各专业交叉衔接配合，多区域交递并进的施工组织方案。
根据施工的进度要求，我们策划本改造工程总体施工组织方案为各专业交叉衔接配合，多区域交递并进的施工组织方案。
1、施工主线（分片区：成品作业区、油品作业区、码头作业区、装卸作业区、火炬气作业区）2、进度控制措施（1）严格执行施工进度计划，并要求项目负责人、班长与专业技术人员及时检查，对照并局部调整计划确保总的施工工期。
（2）项目施工前，技术人员必须进行详细的安全技术交底，提高劳动生产率，保证工程进度，避免返工。
（3）抓好材料的供应及施工机具的进退场工作，为施工作业创造良好的条件。
（4）坚持科技进步，采用先进实用的施工方法尽量缩短施工工期。
（5）熟悉图纸，勘察现场，做好管道的预制工作。
（6）采用平行交叉施工方案，缩短施工工期。
（7）对于关键进度控制点，将采取增加人员和加班措施，努力保证进度。
（8）管道提前预制，管线探伤工作交叉进行，穿插于整个施工过程。
7备注：1.开始时间以甲方安排开始计算2.以上施工进度网络以旬计，节假日视情况安排加班。
3.如遇特殊情况、恶劣天气、工序交接延后、设计变更等，工期顺延。
4.工期以设计图纸、材料到齐为准（由于材料流量计等未到货），工期顺延。
8六、主要施工方案（一）土建施工方案1、测量工程1）根据甲方提供的场内平面坐标控制点，建立现场Ⅱ级加密点测控点的布设。
现场成立由测量工程师带队的专业测量小组，全面负责测量工作。
施工现场采用全站仪测量放点，避免因布设坐标系统造成人为错误。
2）在测量操作上与设计、施工密切配合，严格遵守施工测量放线工作准则。
2、施工控制网的建立1）由于工程主体平面结构布置呈长方形，轴线排列较为规则，故适合采用方格网的方法进行控制。
2）控制网的点位根据现场实际情况灵活选定，应当位于通视条件良好，土层稳定，在施工影响范围之外的地方，对控制点要作好保护工作。
3）控制网的测量按一级方格网的精度要求进行，使用全站仪进行测定，主轴线交角误差≤±3〃，主轴线边长精度≤1/50000，如个别超出规定应合理地进行调整。
4）控制网的平差计算采用严密平差法，根据最小二乘法原理解算条件方程组，这项工作可通过计算机进行。
3、高程控制1）根据业主提供的水准点，在场地四周引测3~4个工作基点作为施工时标高控制的依据，工作基点必须设立在土层稳定，施工影响范围之外的位置，工作基点需作砼基础并埋入土层中，上部加盖防止破坏。
2）水准点和工作基点形成闭合水准网，按二等水准测量的技术要求测定出点位高程。
在施工过程中进行复测检查有无沉降。
4、土方工程1）施工方法的选择由于地下情况复杂不明，土方开挖采用人工开挖。
2）土方开挖⑴本工程土方开挖放坡系数暂定1：0.67，根据现场特殊开挖情况可做调整。
根据天气状况安排清底时间及足够的劳动力，地基验槽合格后，立即浇筑垫层混凝土，以封闭基槽，以防被雨水浸泡。
⑵施工时应视现场实际情况，必要时应为基坑（槽）设置支撑，以防基坑边坡塌方。
⑶因施工现场不允许堆土，挖出土方运至分公司基地堆放。
严禁在靠近开挖点的附近贮存土方。
⑷为尽量使外运的土方保持开挖前的物理特性便于回填，在堆放地点进行规划编号，土方上覆盖塑料薄膜，以便回填。
3）验槽土方开挖完成后，应会同甲方、监理、地质勘探单位、设计单位等对土层、土质、标高、地下水位进行联合验收，验收合格后各参加单位签字盖章，并作好记录。
4）土方回填⑴各项工序完成，并经验收合格后，方可进行回填。
回填土一般选用原土，不得将砖、石块等硬块填入沟内。
回填工序应包括还土、摊平、夯实、检查等工序。
回填应分层回填，分层夯实，密实度达到设计要求。
打夯一般采用人工和机械相结合的方式进行。
⑵回填顺序要从沟底管子两侧和检查井四周填起，每层回填厚度为100mm并逐层夯实；从管顶往上至600mm处每层回填厚度为150mm，超过管顶600mm以后方可采用机械夯实，以后每层回填厚度不应大于200mm，并层层夯实至略高于地面，地面略显拱形。
5、钢筋工程1）钢筋进货检验钢筋应有出厂质量证明书或试验报告单，钢筋表面或每捆(盘)钢筋均应有标志，进场时应按炉罐(批)号及直径分批检验，检验内容包括查对标志，外观检查，并抽取试样作力学性能试验，合格后方可使用。
2）钢筋堆场及堆放成型钢筋堆放场地要平整，严格分类堆放，钢筋现场堆放要用钢管架空堆放，最少离地高度400mm。
堆放场地不得二次污染钢筋，且应标识清晰。
3）钢筋加工⑴经厂区同意，拟在现场布置临时钢筋车间。
钢筋加工料表由项目技术部门编制，经审核后交给加工厂加工制作。
⑵钢筋加工的先后顺序应满足现场施工进度的要求，配套供应，尽量缩短在加工车间的存放时间，及时运到现场，但现场不急需要的钢筋应适时进场，以免和其它钢筋混淆。
⑶加工前，将钢筋表面的油渍、漆污和轻微铁锈清除干净，做到钢筋的加工洁净、无损伤，带颗粒状或片状老锈的钢筋不得使用，钢筋放样时弯钩应满足以下规定：Ⅰ级钢筋的末端需作180度弯钩，平直部分长度不宜小于钢筋直径d的3倍。
