最新人教版八年级上册物理 光现象实验章末训练(Word版 含解析)

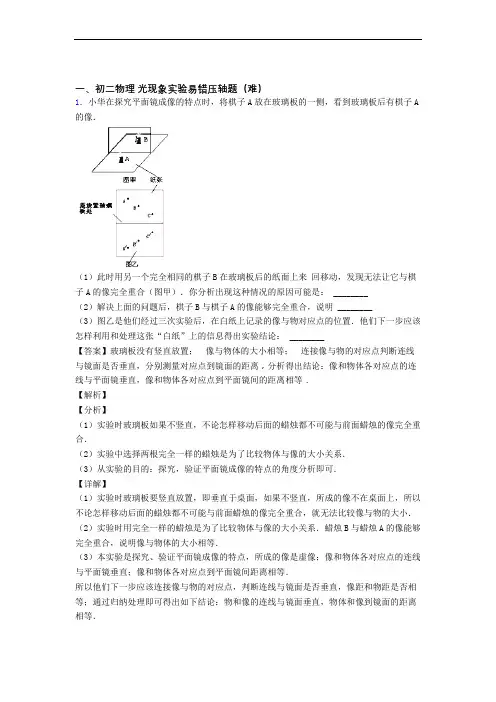

一、初二物理光现象实验易错压轴题（难）1．小华在探究平面镜成像的特点时，将棋子A放在玻璃板的一侧，看到玻璃板后有棋子A 的像．（1）此时用另一个完全相同的棋子B在玻璃板后的纸面上来回移动，发现无法让它与棋子A的像完全重合（图甲）．你分析出现这种情况的原因可能是：________（2）解决上面的问题后，棋子B与棋子A的像能够完全重合，说明________（3）图乙是他们经过三次实验后，在白纸上记录的像与物对应点的位置．他们下一步应该怎样利用和处理这张“白纸”上的信息得出实验结论：________【答案】玻璃板没有竖直放置；像与物体的大小相等；连接像与物的对应点判断连线与镜面是否垂直，分别测量对应点到镜面的距离，分析得出结论：像和物体各对应点的连线与平面镜垂直，像和物体各对应点到平面镜间的距离相等．【解析】【分析】（1）实验时玻璃板如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合．（2）实验中选择两根完全一样的蜡烛是为了比较物体与像的大小关系．（3）从实验的目的：探究，验证平面镜成像的特点的角度分析即可．【详解】（1）实验时玻璃板要竖直放置，即垂直于桌面，如果不竖直，所成的像不在桌面上，所以不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合，就无法比较像与物的大小．（2）实验时用完全一样的蜡烛是为了比较物体与像的大小关系．蜡烛B与蜡烛A的像能够完全重合，说明像与物体的大小相等．（3）本实验是探究、验证平面镜成像的特点，所成的像是虚像；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等．所以他们下一步应该连接像与物的对应点，判断连线与镜面是否垂直，像距和物距是否相等；通过归纳处理即可得出如下结论：物和像的连线与镜面垂直，物体和像到镜面的距离相等．2．小军在做“探究平面镜成像的特点”的实验，如图（1）应选择_____（选填“明亮”“黑暗”）的环境；（2）实验时应选择较薄的玻璃板代替平面镜来研究平面镜成像的特点，优点在于既能看到A的像，又能看到后面的蜡烛B，其原理为_____A．两者都是光的反射形成的B．前者是光的反射形成的，后者是光的直线传播形成的C．两者都是光的折射形成的D．前者是光的反射形成的，后者是光的折射形成的（3）小军选用了两只大小完全一样的蜡烛，在玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合．这种确定像与物大小的方法是_____．（选填“控制变量法”或“等效替代法”）．（4）移去蜡烛B，在其原来位置上放置一块光屏，光屏上_____（选填“不能”“能”）呈现蜡烛的像，这说明平面镜所成的像是_____（选填“虚”或“实”）像．（5）小军把玻璃板沿直线MN向右平移一段距离，在此过程中，蜡烛A的像_____（选填“会”或“不会”）向右平移．（6）实验中多次改变蜡烛A的位置，是为了多次实验_____（选填“寻找普遍规律”“求平均值减小误差”）．（7）实验中，看到点燃的蜡烛通过玻璃板成两个像，其中距离观察者较远的像较_____（选填“亮”或“暗”）；如果实验采用厚玻璃板，观测到蜡烛A通过玻璃板在不同的位置成两个清晰像，且测得两个像之间的距离为0.8cm，则玻璃板的厚度为_____cm．【答案】黑暗 D 等效替代法不能虚不会寻找普遍规律暗 0.4【解析】(1)应选择在黑暗的环境进行实验，像看起来更清晰。

一、初二物理光现象实验易错压轴题（难）1．小华在探究平面镜成像的特点时，将棋子A放在玻璃板的一侧，看到玻璃板后有棋子A 的像．（1）此时用另一个完全相同的棋子B在玻璃板后的纸面上来回移动，发现无法让它与棋子A的像完全重合（图甲）．你分析出现这种情况的原因可能是：________（2）解决上面的问题后，棋子B与棋子A的像能够完全重合，说明________（3）图乙是他们经过三次实验后，在白纸上记录的像与物对应点的位置．他们下一步应该怎样利用和处理这张“白纸”上的信息得出实验结论：________【答案】玻璃板没有竖直放置；像与物体的大小相等；连接像与物的对应点判断连线与镜面是否垂直，分别测量对应点到镜面的距离，分析得出结论：像和物体各对应点的连线与平面镜垂直，像和物体各对应点到平面镜间的距离相等．【解析】【分析】（1）实验时玻璃板如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合．（2）实验中选择两根完全一样的蜡烛是为了比较物体与像的大小关系．（3）从实验的目的：探究，验证平面镜成像的特点的角度分析即可．【详解】（1）实验时玻璃板要竖直放置，即垂直于桌面，如果不竖直，所成的像不在桌面上，所以不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合，就无法比较像与物的大小．（2）实验时用完全一样的蜡烛是为了比较物体与像的大小关系．蜡烛B与蜡烛A的像能够完全重合，说明像与物体的大小相等．（3）本实验是探究、验证平面镜成像的特点，所成的像是虚像；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等．所以他们下一步应该连接像与物的对应点，判断连线与镜面是否垂直，像距和物距是否相等；通过归纳处理即可得出如下结论：物和像的连线与镜面垂直，物体和像到镜面的距离相等．2．如图所示，某同学做“平面镜成像的特点”实验．他将一块玻璃板垂直架在桌面上，再取两段等长的蜡烛A和B一前一后竖放在玻璃两侧，点燃玻璃板前的蜡烛A．（1）在实验中用平板玻璃代替平面镜，这是为了________ ；如果有3mm厚和2mm厚的两块玻璃板，应选择________ mm厚的玻璃板做实验．（2）实验中，小华同学用左手将放在玻璃板前的蜡烛点燃，发现玻璃板中的“自己”是用________（填“左”或“右”）手点燃蜡烛的．他又将玻璃板绕其底边转向自己，发现镜中的像________ (选填“转向自己”、“转离自己”或“不动”)．（3）实验中，玻璃板后的蜡烛和玻璃板前的蜡烛产生的像无法完全重合，原因是________．（4）小琳将图甲中的玻璃板换成平面镜，垂直于纸板放置（如图乙所示），探究“光反射时的规律”．他用激光笔沿硬纸板EO照射到平面镜上的O点．反射光线沿OF射出，则∠NOF________∠EON（选填“＞”、”＜”或“=”）．如果纸板没有与平面镜垂直放置那么实验出现的现象是：________．（5）小琳又让入射光线沿着FO入射到O点看到反射光线沿着OE射出，这说明光反射时：________．【答案】确定像的位置2右转向自己玻璃板没有竖直放置=纸板上看不到反射光线光路是可逆的【解析】【分析】【详解】（1）用透明的玻璃板代替平面镜，在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置；因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板，用2mm厚的；（2）镜中的左手的像与左手在同一直线上，相对于小华是左边，但是因为是在镜子里，人物就要左右颠倒，所以小华用左手将放在玻璃板前的蜡烛点燃，发现玻璃板中的“自己”是用右手点燃蜡烛的；由于像与物关于镜面是对称的，当镜子绕底边转向向人转动时，如图所示，所以像也向人的方向转动；（3）平面镜所成的像和物体关于平面镜对称，如果玻璃板没有放正，蜡烛的像与蜡烛不在同一水平面上，所以蜡烛成的像不与蜡烛重合；（4）用激光笔沿硬纸板EO照射到平面静上的O点．反射光线沿OF射出，则根据光的反射定律可知，∠NOF=∠EON；由于反射光线、入射光线和法线都在同一平面内，当纸板F 转过一定的角度后，两块纸板不在同一平面上，所以在纸板F上就无法呈现出反射光线了；（5）反射光路是可逆的，当让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出．3．小明利用如图甲所示的实验器材，做“探究平面镜成像的特点”实验：(1)小明用玻璃板代替平面镜的目的是__________；(2)小明在玻璃板的前面放一支点燃的蜡烛A，还要在玻璃板的后面放一支没有点燃的蜡烛B，对蜡烛A和B的要求是_____，这是为了比较_____；实验中点燃蜡烛A的目的是__________；(3)小明完成实验后，在老师的帮助下对上述实验进行了改进，如图乙所示，他将右侧贴有半透膜的玻璃板用夹子固定在量角器上，把形如“7”的未点燃的生日蜡烛C､D分别插在铺有方格纸的泡沫板的a、b处，透过普通玻璃看不到蜡烛C清晰的像，透过贴膜玻璃能看到蜡烛D清晰的像，他透过贴膜玻璃能看到蜡烛D清晰的像是因为__________；(4)请你说出实验改进后的优点（至少说出两点）∶_______________｡【答案】便于确定像的位置完全相同像与物的大小使蜡烛A的像更清晰贴膜玻璃前光线暗一些便于探究像和物与平面镜的位置关系；便于比较物与像的大小【解析】【分析】【详解】(1)[1]在“探究平面镜成像的特点”实验中，为了便于确定像的位置以及方便观察像，用透明的玻璃板替代平面镜完成实验。

一、初二物理光现象实验易错压轴题（难）1．在“探究平面镜成像的特点”实验中，小明用玻璃板、相同的两个棋子A及B、刻度尺、橡皮泥、白纸等器材进行实验，如图所示.(1)实验时玻璃板应该__________放置在水平桌面上.(2)实验器材选择相同的两个棋子A、B，其目的是为了___________________.(3)为了说明平面镜中所成的像是实像还是虚像，应采取的具体操作步骤是:____________;直接观察白纸，可发现_____________，所以，平面镜所成的像为_____________像.(4)小明在实验过程中，让玻璃板沿OO'轴(玻璃板与桌面的接触部分)方向水平向右移动，结果他发现镜中的像相对于A_________移动(选填“向右”.“向左”或“不”);他又将玻璃板绕OO'轴转向自己，发现镜中的像__________(选填“转向自己”、“转离自己”或“不动”).【答案】竖直比较像和物的大小移去棋子B，在B处放置一白纸像不能成在白纸上虚不转向自己【解析】【分析】（1）像与物关于玻璃板对称，玻璃板的摆放角度要能够使后面的棋子与前面棋子的像完全重合；（2）实验中让A棋子与B棋子完全相同，B又与A的像完全重合，结果就可以得出A的像与A大小相同的结论；（3）平面镜所成的像不是实际光线会聚成而，所成的像是虚像，用光屏接收不到，只能用眼睛观察；（4）平面镜成像特点是：物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等，据此判断像的变化。

【详解】（1）平面镜成像时，像与物关于玻璃板对称，如果玻璃板不竖直，则后面的棋子与前面棋子的像不在同一高度上，所以怎样操作都不会重合的，也就无法比较像与物的大小关系，故实验时玻璃板应该竖直放置在水平桌面上；(2)实验器材选择相同的两个棋子A、B，其目的是为了比较像与物的大小关系；（3）为了说明平面镜中所成的像是实像还是虚像，可以将白纸竖直放在蜡烛B处，移开蜡烛B，观察像能否成在白纸上（或白纸上有没有像）；若像不能成在白纸上（或白纸上没有像）；则说明平面镜所成的像为虚像；若像能成在白纸上（或白纸上有像）；则说明平面镜所成的像为实像；（4）当镜子沿00′轴（玻璃板与桌面的接触部分）方向水平向右移动时，由于像与物关于镜面是对称的，镜子在竖直方向上没有发生变化，所以镜中的像相对于A不移动；当镜子绕OO′向人转动时，像也向人的方向转动，如图：2．小明同学根据课本中的“试一试”，用易拉罐做小孔成像实验．(1)请在图中作出蜡烛AB的像A'B'________．(2)小明发现蜡烛和小孔的位置固定后，像离小孔越远，像就越大，他测出了不同距离时像的高度，填在表格中：请你根据表中的数据在下图坐标中画出h与s的关系图像：____________(3)从图像中可以看出h与s的关系为：_____________________．【答案】见解析所示见解析所示 h与s成正比【解析】(1)根据光的直线传播,分别做出由A、B两点在透明纸上的像,从而得出AB的像,如图所示:(2)根据表格中数据描点,并用平滑的曲线连接起来,如图:(3)从图象中看出;h随s的变大而变大,且增大的倍数相同,即h与s成正比关系;因此，本题正确答案是: (1). 见解析所示 (2). 见解析所示 (3). h与s成正比【的距离】(1)小孔成像是光的直线传播现象;物体上部的光线通过小孔后,射到了光屏的下部;物体下部的光线通过小孔后,射到了光屏的上部,因此通过小孔后所成的像是倒立的像.(2)找出表格中的数据在坐标纸中的对应点,然后连接成平滑的曲线;(3)可以看出,当像离小孔越远,像的大小是变大的.3．小明利用如图甲所示的实验器材，做“探究平面镜成像的特点”实验：(1)小明用玻璃板代替平面镜的目的是__________；(2)小明在玻璃板的前面放一支点燃的蜡烛A，还要在玻璃板的后面放一支没有点燃的蜡烛B，对蜡烛A和B的要求是_____，这是为了比较_____；实验中点燃蜡烛A的目的是__________；(3)小明完成实验后，在老师的帮助下对上述实验进行了改进，如图乙所示，他将右侧贴有半透膜的玻璃板用夹子固定在量角器上，把形如“7”的未点燃的生日蜡烛C､D分别插在铺有方格纸的泡沫板的a、b处，透过普通玻璃看不到蜡烛C清晰的像，透过贴膜玻璃能看到蜡烛D清晰的像，他透过贴膜玻璃能看到蜡烛D清晰的像是因为__________；(4)请你说出实验改进后的优点（至少说出两点）∶_______________｡【答案】便于确定像的位置完全相同像与物的大小使蜡烛A的像更清晰贴膜玻璃前光线暗一些便于探究像和物与平面镜的位置关系；便于比较物与像的大小【解析】【分析】【详解】(1)[1]在“探究平面镜成像的特点”实验中，为了便于确定像的位置以及方便观察像，用透明的玻璃板替代平面镜完成实验。

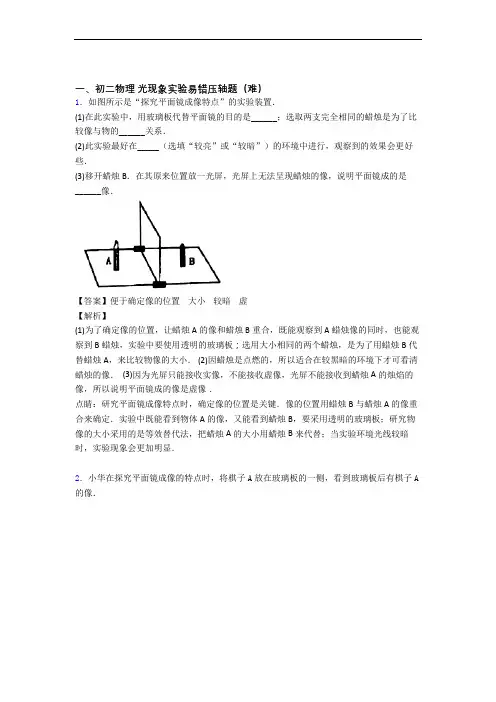

一、初二物理光现象实验易错压轴题（难）1．如图所示是“探究平面镜成像特点”的实验装置．(1)在此实验中，用玻璃板代替平面镜的目的是______；选取两支完全相同的蜡烛是为了比较像与物的______关系．(2)此实验最好在_____（选填“较亮”或“较暗”）的环境中进行，观察到的效果会更好些．(3)移开蜡烛B．在其原来位置放一光屏，光屏上无法呈现蜡烛的像，说明平面镜成的是______像．【答案】便于确定像的位置大小较暗虚【解析】(1)为了确定像的位置，让蜡烛A的像和蜡烛B重合，既能观察到A蜡烛像的同时，也能观察到B蜡烛，实验中要使用透明的玻璃板；选用大小相同的两个蜡烛，是为了用蜡烛B代替蜡烛A，来比较物像的大小． (2)因蜡烛是点燃的，所以适合在较黑暗的环境下才可看清蜡烛的像． (3)因为光屏只能接收实像，不能接收虚像，光屏不能接收到蜡烛A的烛焰的像，所以说明平面镜成的像是虚像．点睛：研究平面镜成像特点时，确定像的位置是关键．像的位置用蜡烛B与蜡烛A的像重合来确定．实验中既能看到物体A的像，又能看到蜡烛B，要采用透明的玻璃板；研究物像的大小采用的是等效替代法，把蜡烛A的大小用蜡烛B来代替；当实验环境光线较暗时，实验现象会更加明显．2．小华在探究平面镜成像的特点时，将棋子A放在玻璃板的一侧，看到玻璃板后有棋子A 的像．（1）此时用另一个完全相同的棋子B在玻璃板后的纸面上来回移动，发现无法让它与棋子A的像完全重合（图甲）．你分析出现这种情况的原因可能是：________（2）解决上面的问题后，棋子B与棋子A的像能够完全重合，说明________（3）图乙是他们经过三次实验后，在白纸上记录的像与物对应点的位置．他们下一步应该怎样利用和处理这张“白纸”上的信息得出实验结论：________【答案】玻璃板没有竖直放置；像与物体的大小相等；连接像与物的对应点判断连线与镜面是否垂直，分别测量对应点到镜面的距离，分析得出结论：像和物体各对应点的连线与平面镜垂直，像和物体各对应点到平面镜间的距离相等．【解析】【分析】（1）实验时玻璃板如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合．（2）实验中选择两根完全一样的蜡烛是为了比较物体与像的大小关系．（3）从实验的目的：探究，验证平面镜成像的特点的角度分析即可．【详解】（1）实验时玻璃板要竖直放置，即垂直于桌面，如果不竖直，所成的像不在桌面上，所以不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合，就无法比较像与物的大小．（2）实验时用完全一样的蜡烛是为了比较物体与像的大小关系．蜡烛B与蜡烛A的像能够完全重合，说明像与物体的大小相等．（3）本实验是探究、验证平面镜成像的特点，所成的像是虚像；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等．所以他们下一步应该连接像与物的对应点，判断连线与镜面是否垂直，像距和物距是否相等；通过归纳处理即可得出如下结论：物和像的连线与镜面垂直，物体和像到镜面的距离相等．3．如图所示，将透明的薄壁(厚度可忽略不计)方形水槽水平放置，固定在水槽底部的激光笔沿图示方向发出一细光束，小彬通过缓慢改变水槽中的水量来探究光的传播现象．（1）如图水槽中未注水时可在侧壁上A处得到一个光点，注入一定量的水后，光点移至Bθ选填“大于”“等处，这是由于光在水面处发生了光的______现象，此时入射角______角(于”或“小于”)；（2）为使B处的光点移至C处，则应使水槽中的水量______，若BC间距离为2cm，则水cm选填“>”“=”或“<”)；面高度的变化量h△______2(（3）如图所示，小彬将激光笔移至虚线框内向水槽底部照射，为使光束第一次从水面射出后沿DE方向传播，则激光笔照射的方向应满足的条件是______，且激光笔照射在水槽底部的位置必须在区______(选填“①”②”或“③”)内．【答案】折射小于增加>平行于DE②【解析】【分析】【详解】（1）[1][2]水槽中未加水水时，由于光的直线传播，激光射到侧壁上的A点；当水槽中加水时，光点下移到B点位置，这是由于光的折射现象引起的，当光从水中射入空气中时，折射角大于入射角，此时入射角小于角Q；（2）[3]入射角和折射角都不变，所以要使B处的光点移到C处，则应使水槽中的水量增加；[4]若BC间距离为2cm，因为两次的折射光线是平行的，光斑移动的竖直高度小于水面上升的高度，故水面高度的变化量大于2cm；（3）[5]光从空气中进入水中，再从水中射出到空气中，发生折射时，折射角一次减小，一次增大，最终的入射光线与折射光线是平行的，即激光笔照射的方向应满足的条件是：平行于DE；[6]且因为第一次折射进入水中时，折射角小于入射角，则激光笔应该与激光笔照射在水槽底部的位置必须在区②内．【点睛】重点是根据光的折射定律的应用，关键是记清楚光由空气斜射入水或玻璃中时，折射角小于入射角，反之折射角大于入射角，可根据光路可逆的特征进行记忆．4．如图所示，在“探究平面镜成像特点”实验中：(1)平面镜成像原理是光的__________(选填“直线传播”、“反射”或“折射”)；(2)实验中用玻璃板代替平面镜是为了便于准确确定_______________；(3)为了比较像与物大小关系，选取两支____(选填“完全相同”或“完全不同”)的蜡烛；(4)无论怎样水平移动蜡烛B，都不能与蜡烛A的像重合，原因是玻璃板与桌面__________；(5)判断平面镜成虚像的方法是：在B处放一个光屏，眼睛在_____(选填“A”或“B”)侧观察，如果光屏上没有像，那么，所成像为_____像；(6)平面镜成像时像和物到平面镜的距离_______(选填“相等”或“不相等”)。
