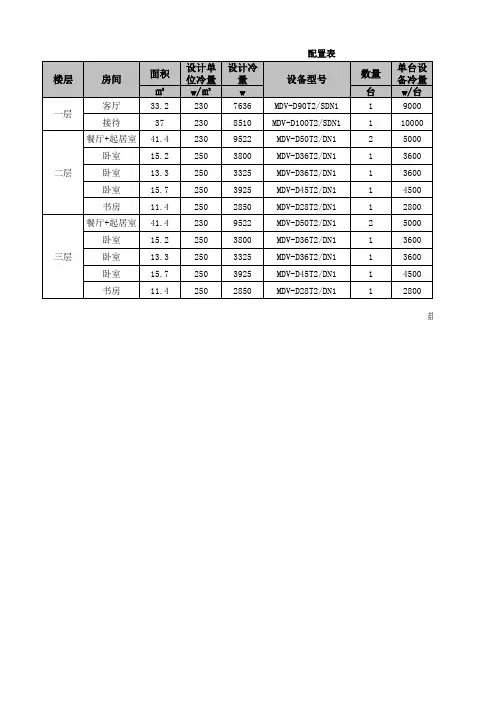

大多联中央空调配置表

型号 制冷量 KW 制热量 KW 循环风量 m³/h 噪声（H） dB(A) 机外静压 Pa 电源 风机电机 输入功率 KW 辅助电加热 输入功率 KW 连 气管 mm 接 液管 mm 连接方式 管 排水管（外径*壁厚） mm 尺寸（宽*深*高） mm 净重 kg 推荐电源线 mm²*根
GMV-R45P/Na GMVR-R45P/Na 4.5 5.0 700 40/36 20 0.091 1.5

制冷运行范围 制热运行范围
室外温度10℃-48℃ 室外温度-20℃-48℃
GMV[i]直流变频多联空调机组
型号 GMV-Pd250W/NaB-N1 GMV-Pd300W/NaB-N1 GMV-Pd350W/NaB-N1 制冷量 kw 25.0 30.0 35.0 制热量 kw 27.5 33.0 39.0 噪声 dB（A） 58 59 61 IPLV W/W 4.47 4.58 4.52 电源 380V 3N-50Hz 380V 3N-50Hz 380V 3N-50Hz 制冷 kw 5.78 7.30 9.35 额定功率 制热 kw 6.05 7.70 9.50 风量 m³/h 11400 11400 13900 静压 Pa 50 50 20 压缩机数量 个 2 2 3 尺寸（mm）（宽*深*高） 930*770*1670 930*770*1670 1340*770*1670 气管 mm Φ 22.2 Φ 22.2 Φ 28.6 连接管 液管 mm Φ 9.52 Φ 9.52 Φ 12.7 连接方式 钎焊连接 钎焊连接 钎焊连接 净重 kg 255 255 350 最小线路电流 A 19.3 23.6 29.1 最大熔丝电流 A 20 25 32 最多可搭配室内机数量 16 16 16
机外静压 Pa 电源 风机电机 输入功率 KW 辅助电加热 输入功率 KW 连 气管 mm 接 液管 mm 连接方式 管 排水管（外径*壁厚） mm 尺寸（宽*深*高） mm 净重 kg 推荐电源线 mm²*根

第三章GMV多联室内机组—R系列(R410A)注：R系列(R410A)多联室内机组可搭配GPd系列直流变频多联室外机组、GPdm系列模块化直流变频多联室外机组、GR （R410A）系列数码多联室外机组、GRm（R410A）系列模块化数码多联室外机组。

一、普通风管机1、产品特点◆普通静压的室内机配置四档风机室内机普通静压配置，符合家居环境的要求，能将凉爽/温暖均匀送至室内的每一处空间,风量小,噪音低。

四档风机配置，可根据实际的工程需要调整室内机的静压及风量，有效的解决了风声和风量的冲突问题。

◆灵活设置，均匀送风风管可根据用户需要灵活配置，在一个或多个房间里设置多个回风口和送风口，有效解决大面积居室或多个房间同时供应冷量或热量以及均匀送风的需要。

◆安装方便，简洁美观在工程安装过程中，可以根据需要选择圆形送风管或矩形送风管。

也可以根据回风位置及室内机安装位置的不同选择下部回风或后部回风。

◆换新风功能，改善室内空气品质可根据需要引入新鲜空气，改善室内空气品质。

2. 产品外形图GMV-R22P/Na； GMVL-R22P/Na GMV-R25P/Na； GMVL-R25P/NaGMV-R28P/Na； GMVL-R28P/Na GMV-R32P/Na； GMVL-R32P/NaGMV-R36P/Na； GMVL-R36P/Na GMV-R40P/Na； GMVL-R40P/NaGMV-R45P/Na； GMVL-R45P/Na GMV-R50P/Na； GMVL-R50P/NaGMV-R56P/Na； GMVL-R56P/Na GMV-R63P/Na； GMVL-R63P/NaGMV-R71P/Na； GMVL-R71P/Na GMV-R80P/Na； GMVL-R80P/NaGMV-R90P/NaS； GMVL-R90P/Na GMV-R100P/NaS；GMVL-R100P/NaGMV-R112P/NaS；GMVL-R112P/Na GMV-R125P/NaS；GMVL-R125P/NaGMV-R140P/NaS；GMVL-R140P/Na3. 风管式室内机性能参数表注：a. 本机组设计执行标准GB/T 18837-2002。

中央空调配比计算公式表主要涉及到室内机和室外机的匹数（制冷量）之间的匹配关系。

具体计算步骤如下：
1.确定各房间的制冷量需求，根据房间面积和制冷量需求标准计
算得出。

例如，客餐厅每平方米需要制冷量230-250W，主卧每
平方米需要制冷量210-220W，其他房间每平方米需要制冷量
200-210W。

2.根据所有房间制冷量需求的总和，选择合适的外机匹数。

超配
比是内机制冷量之和除以外机制冷量，若小于等于1.3则符合
家装超配标准。

例如，超配比=内机制冷量之和/外机制冷量，如
果这个比例在1.3以内就是合理的，说明室内机制冷量总和没
有超过室外机的制冷量。

3.根据制冷量需求和超配比选择合适的外机型号，以确保室内机
制冷量和室外机制冷量相匹配。

例如，如果所有房间制冷量需
求的总和为15300W，可以选择外机型号为12000W或14000W，
根据超配比计算结果选择更划算的方案。
