盾构法隧道施工同步注浆技术盾构法隧道施工同步注浆技术1. 引言1.1 背景1.2 目的1.3 范围2. 盾构法隧道施工概述2.1 盾构法简介2.2 盾构法在隧道施工中的应用2.3 盾构法施工流程3. 同步注浆技术介绍3.1 同步注浆技术原理3.2 同步注浆技术在盾构法隧道施工中的作用3.3 同步注浆技术的优势4. 施工前的准备工作4.1 土质勘察与分析4.2 注浆材料及设备的准备4.3 施工方案制定5. 注浆施工过程5.1 土压平衡盾构机的操作5.2 注浆材料的选择与混合5.3 注浆工艺参数的设定5.4 同步注浆与盾构施工的配合6. 质量控制6.1 注浆质量检验与验收标准6.2 施工过程中的质量监控措施6.3 施工结束后的质量评估7. 安全措施7.1 盾构法隧道施工的风险分析7.2 注浆施工过程中的安全要求7.3 突发情况应急预案8. 施工完成后的工程验收8.1 工程验收标准与程序8.2 盾构法隧道施工同步注浆技术的验收指标9. 总结与展望附件：相关图表和数据表格法律名词及注释：1. 盾构法：隧道施工中一种利用盾构机械进行推进和开挖的方法。
2. 注浆技术：将注浆材料注入隧道围岩中，强化地层结构的方法。
盾构法隧道施工同步注浆技术1. 引言1.1 背景1.2 目的1.3 范围2. 盾构法隧道施工概述2.1 盾构法简介2.2 盾构法在隧道施工中的应用2.3 盾构法的优势与限制3. 同步注浆技术介绍3.1 同步注浆技术原理3.2 同步注浆技术的目的与作用3.3 同步注浆技术在盾构法隧道施工中的应用场景4. 盾构法隧道施工同步注浆技术的具体实施步骤4.1 地质勘察与分析4.2 注浆材料的选择与准备4.3 注浆设备的安装与调试4.4 注浆施工方案的制定4.5 注浆施工过程的实施5. 施工过程中的质量控制5.1 注浆材料质量的监控与检验5.2 注浆施工过程的监测与测试5.3 质量控制措施的应用与调整6. 安全管理与应对突发情况6.1 注浆施工过程中的安全要求6.2 突发情况的预防与应急预案6.3 盾构法隧道施工的安全检查与评估7. 工程验收与质量评估7.1 工程验收标准与程序7.2 注浆工程的验收指标与要求7.3 施工质量评估的方法与指标8. 盾构法隧道施工同步注浆技术的总结与展望附件：相关图表和数据表格法律名词及注释：1. 盾构法：隧道施工中一种利用盾构机械进行推进和开挖的方法。

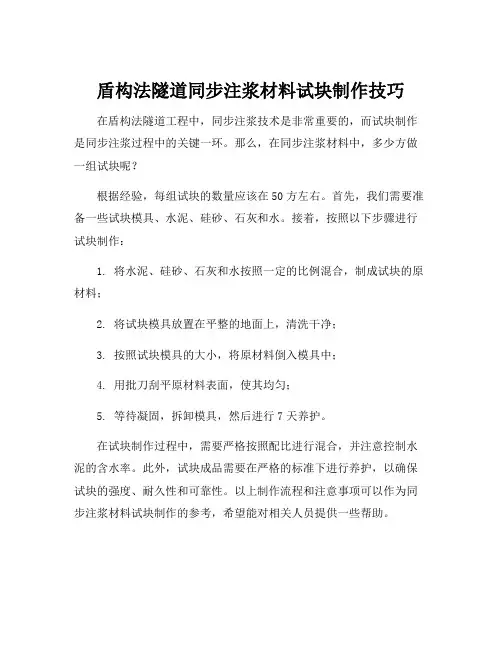

盾构法隧道同步注浆材料试块制作技巧
在盾构法隧道工程中，同步注浆技术是非常重要的，而试块制作是同步注浆过程中的关键一环。
那么，在同步注浆材料中，多少方做一组试块呢？
根据经验，每组试块的数量应该在50方左右。
首先，我们需要准备一些试块模具、水泥、硅砂、石灰和水。
接着，按照以下步骤进行试块制作：
1. 将水泥、硅砂、石灰和水按照一定的比例混合，制成试块的原材料；
2. 将试块模具放置在平整的地面上，清洗干净；
3. 按照试块模具的大小，将原材料倒入模具中；
4. 用批刀刮平原材料表面，使其均匀；
5. 等待凝固，拆卸模具，然后进行7天养护。
在试块制作过程中，需要严格按照配比进行混合，并注意控制水泥的含水率。
此外，试块成品需要在严格的标准下进行养护，以确保试块的强度、耐久性和可靠性。
以上制作流程和注意事项可以作为同步注浆材料试块制作的参考，希望能对相关人员提供一些帮助。
盾构同步注浆及二次补浆施工方案一、引言盾构隧道是一种地下工程施工方法，常用于城市地铁、供水管道等项目中。
在盾构隧道施工中，为了加固地层、防止地表沉陷，常使用注浆技术。
本文将探讨盾构同步注浆及二次补浆的施工方案。
二、盾构同步注浆方案1. 盾构施工流程在盾构施工中，首先需要确定隧道的布设位置，并进行地质勘探，以便了解地下地质情况。
然后进行盾构机的安装和调试，确定施工参数。
接着进行盾构机的开挖和推进，同时进行同步注浆作业。
2. 同步注浆的意义同步注浆是指在盾构机推进的同时对隧道周围的土层进行注浆加固，可以有效地防止地下水的渗透，增强地基的承载能力，确保施工安全。
3. 注浆材料与设备在同步注浆过程中，通常使用水泥浆、膨润土浆等材料，通过注浆设备将材料注入地层中。
注浆设备包括注浆泵、注浆管道等。
4. 同步注浆施工流程同步注浆施工的流程包括准备工作、注浆方案确定、材料搅拌与输送、注浆施工、质量监控等环节。
在施工过程中，需要密切监测注浆效果，及时调整施工参数。
三、二次补浆施工方案1. 二次补浆的必要性在盾构同步注浆完成后，仍然需要进行二次补浆。
因为同步注浆只是针对隧道周围土层进行加固，而土层深处可能存在未被加固的空隙，通过二次补浆可以填补这些空隙，提高隧道的整体稳定性。
2. 二次补浆材料与设备二次补浆通常选用高强度水泥浆等材料，通过专用的补浆设备进行注入。
补浆设备包括灌浆管、泵送设备等。
3. 二次补浆施工流程二次补浆的施工流程包括隧道拱顶清理、取样测试、材料搅拌、补浆注入等环节。
在施工过程中，需要注意补浆厚度、补浆速度等参数的控制，确保施工质量。
四、总结盾构同步注浆及二次补浆是盾构隧道施工中的重要环节，能够有效提高隧道的整体稳定性和安全性。
施工方案的制定和执行需要严格按照标准操作，确保施工质量和安全。
以上是关于盾构同步注浆及二次补浆施工方案的介绍，希望能对相关工程技术人员提供一定的参考和帮助。
盾构惰性浆液同步注浆施工工法一、前言近年来，城市化进程加快，城市基础设施建设亟需加速发展。
在这个过程中，隧道工程作为基本设施建设、公共工程和生产建设的重要组成部分，承担着重要的运输、供水、排水、沟渠和电信等作用。
盾构作为一种先进的隧道掘进技术，在隧道施工中受到越来越多的关注，而盾构惰性浆液同步注浆施工工法作为主流的掘进工法之一，具有其独特的特点，已经在实际工程中广泛应用。
本文将对盾构惰性浆液同步注浆施工工法进行详细的分析和介绍。
二、工法特点盾构惰性浆液同步注浆施工工法是盾构打进岩土中的同时，通过惰性浆液来控制岩土变形，此外还在掘进时同步注浆，保护周围岩土，加强对地下水和环境的保护。
具体来说，该工法有以下特点：1. 灵活性强，适应性好。
盾构惰性浆液同步注浆施工工法适用范围广，无论是水平、垂直、弯曲、关闭、上浮、过渡、隧道天花板、侧墙和地下建筑，都能够进行施工。
2. 抗震能力强。
盾构惰性浆液同步注浆施工工法采用了高标准的盾构机来完成施工，可以抵御地震产生的震动，在保障施工人员安全的同时，增强了隧道的抗震能力。
3. 施工效率高、质量好。
盾构惰性浆液同步注浆施工工法采用双壁结构，通过惰性浆液来对岩土进行控制，施工质量可以得到有效保障。
同步注浆可以填补空间，充分利用材料，提高施工效率。
4. 对环境保护作用好。
盾构惰性浆液同步注浆施工工法采取了惰性泥浆作为填充材料，可以保护周围空气和地下水，保证环境保护的目的。
三、适应范围盾构惰性浆液同步注浆施工工法适用于各种地下的建筑工程，包括城市地铁隧道、输水隧道、下水道、通讯隧道等。
由于这种工法能够适应各种地质条件和难以施工的区域，比如陡坡、小曲线、海底隧道等，操作灵活性强，便于进行。
四、工艺原理盾构惰性浆液同步注浆施工工法的核心在于双壁管道结构，内壁和外壁之间通过惰性浆液隔离，实现了对周围岩土的控制。
惰性浆液采用一定比例的水泥和天然黄土混合而成，黄土具有良好的物理化学性质，能够充分控制岩土变形。
同步注浆工艺是盾构法隧道施工过程中的一道关键工序，对成环隧道结构的稳定、周围土体的变形控制等起到关键作用。
下面就从同步注浆原理，施工流程，作用，材料，拌浆设备与压浆设备，浆液配合比，注浆工艺，常见问题及解决措施等八个方面对同步注浆进行全面分析。
一、同步注浆的原理随着盾构的推进，在管片和土体之间会出现建筑间隙。
为了填充这些间隙，就要在盾构机推进过程中，保持一定压力（综合考虑注入量）不间断地从盾尾直接向壁后注浆，当盾构机推进结束时，停止注浆。
这种方法是在环形建筑空隙形成的同时用浆液将其填充的注浆方式。
二、同步注浆施工流程浆液运输：掘进同步注浆：三、同步注浆作用1防止地表变形2减少隧道沉降量3增加衬砌接缝的防水功能4改善衬砌的受力状况5有利于盾构纠偏四、同步注浆材料1原材料2材料要求收缩率要小。
浆体凝固时产生的体积收缩要小，其目的也是为了减少地表变形。
凝结时间要合适。
初凝要快，即压出去的浆体在短时间内达到初凝，使浆体不易流失，保证压浆质量；终凝要慢，即要求压出的浆体在较长时间内应具有塑性，这样可防止破坏盾尾密封装置。
要有一定的强度。
压浆的作用之一是支护地层，不使地层产生沉降变形，所以要求浆体在凝固前有一定的早期强度，而凝固后的强度要略高于原状土。
五、拌浆设备与压浆设备1拌浆设备2压浆设备采用了注浆压力自动控制系统，一面使压力保持不变，一面直接向盾尾建筑空隙注浆。
通过电磁流量记在监测流量的同时进行自动注浆。
浆罐带有搅拌轴和叶片，注浆过程中可以对浆液不停的搅拌，保证浆液的流动性，减少材料分离现象。
六、浆液配合比惰性浆液在主要成分加量不变的情况下，只需调节添加剂的加量就能有效地控制、调节浆液的性能。
在施工过程中，可以比较方便地对浆液的性能进行调整，以适应不同地层、不同掘进进度对浆液性能的要求。
七、注浆工艺1盾构始发段同步注浆（1）为防止同步注浆破坏洞门止水装置（即防止铰链板由于注浆压力崩断及防止袜套外翻）影响止水效果，需等盾尾脱出加固区方可进行同步注浆。
地铁盾构隧道掘进中的同步注浆施工技术摘要：盾构法可以有效规避地铁隧道施工对周围地层和其他建筑物产生的不良影响。
因此，本文主要对当下地铁盾构隧道掘进中的同步浇筑施工技术展开叙述，简述地铁盾构隧道掘进中的同步浇筑施工技术的应用方法，望可以为其他业界同仁提供帮助。
关键词：地铁盾构隧道；掘进；同步注浆；施工技术1、地铁盾构隧道掘进中注浆材料及技术参数1.1同步注浆材料以及力学指标水泥砂浆是开展同步注浆工艺的优质材料，其由水泥、粉煤灰、膨润土和砂子按照预设的参数比例混合搅拌而成，是一种高结石率、高固结体强度、耐久性能较好且可以预防地下水浸析的注浆材料。
在这一混合材料中，砂子主要为填充材料，水泥是为泥浆提强度和调整凝结时间的主要材料，粉煤灰是改善泥浆和易性的材料，膨胀土的主要功能是减缓泥浆材料的分离速度和降低泌水率，砂浆中还包括一定的减水剂，减水剂主要作用便是充当水泥的润滑剂。
满足胶凝时间、固结体强度、结石率以及浆液稠度、浆液稳定性等多方面条件是注浆浆液的主要物理学性能。
首先是胶凝时长方面：一般而言，胶凝时长的具体数值在3-8个小时左右，在调整胶凝时长时可以结合当下施工场地的底层条件以及工程掘进所使用的技术，通过现场试验的方式调整浆液的配比，以此来变更胶凝时长；其次便是固结体强度。
固结体的强度测量指标单位为Mpa，24小时之内的Mpa值不能小于0.2，28天之内的Mpa值不得小于2.5；浆液结石率的具体指标应在95% 以上（固结收缩率在5% 以下），而注浆浆液的稠度指标应控制在 8-12cm；除此之外，还包括浆液的稳定性指标，此项指标的倾析率应在5%以下。
1.2选择合适的同步注浆配比在开展地下隧道工程施工时，浆液也会受到地下水资源的影响，很可能出现浆液稀释情况，大大提升浆液离析的概率，降低浆液的强度，情况严重时也会出现浆液不能凝固的情况，一旦出现这种情况，隧道上方的地表层便会因缺乏重力支撑出现沉降的现象，对施工工地周围的建筑以及交通造成极为恶劣的影响，严重还会危机公民的生命财产安全。

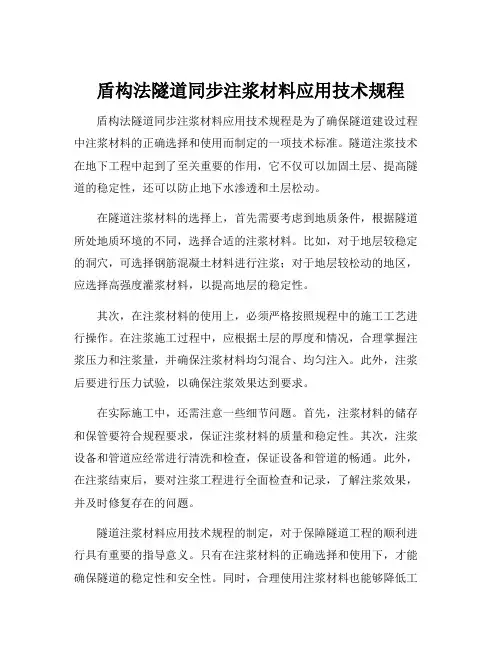

盾构法隧道同步注浆材料应用技术规程
盾构法隧道同步注浆材料应用技术规程是为了确保隧道建设过程中注浆材料的正确选择和使用而制定的一项技术标准。
隧道注浆技术在地下工程中起到了至关重要的作用，它不仅可以加固土层、提高隧道的稳定性，还可以防止地下水渗透和土层松动。
在隧道注浆材料的选择上，首先需要考虑到地质条件，根据隧道所处地质环境的不同，选择合适的注浆材料。
比如，对于地层较稳定的洞穴，可选择钢筋混凝土材料进行注浆；对于地层较松动的地区，应选择高强度灌浆材料，以提高地层的稳定性。
其次，在注浆材料的使用上，必须严格按照规程中的施工工艺进行操作。
在注浆施工过程中，应根据土层的厚度和情况，合理掌握注浆压力和注浆量，并确保注浆材料均匀混合、均匀注入。
此外，注浆后要进行压力试验，以确保注浆效果达到要求。
在实际施工中，还需注意一些细节问题。
首先，注浆材料的储存和保管要符合规程要求，保证注浆材料的质量和稳定性。
其次，注浆设备和管道应经常进行清洗和检查，保证设备和管道的畅通。
此外，在注浆结束后，要对注浆工程进行全面检查和记录，了解注浆效果，并及时修复存在的问题。
隧道注浆材料应用技术规程的制定，对于保障隧道工程的顺利进行具有重要的指导意义。
只有在注浆材料的正确选择和使用下，才能确保隧道的稳定性和安全性。
同时，合理使用注浆材料也能够降低工
程成本、提高工程效益。
因此，在实际工程中，必须严格按照规程要求进行施工，从而确保隧道注浆工程的质量和效果。

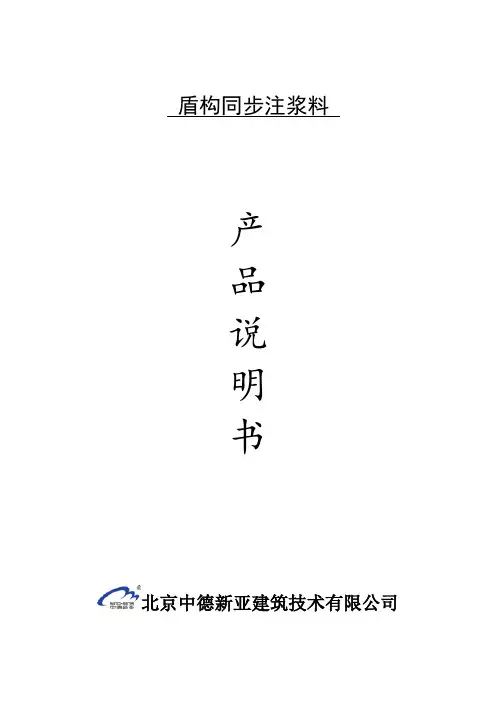

盾构同步注浆料产品说明书北京中德新亚建筑技术有限公司盾构同步注浆料盾构同步注浆料是采用经分级处理的干燥骨料、胶凝材料、填料、外加剂等加工制成的一种盾构注浆工程用的干态混合物。
盾构同步注浆料与水按一定比例泥合、搅拌成均匀料浆后，单独或与配套组分一起用于盾构壁后注浆材料，其目的是在盾构施工时对地面沉降进行有效控制，确保管片衬砌的早期稳定性，并形成衬砌防水的第一道防线。
一、产品特点1、具有较高的流动度和良好的填充性能。
2、能在规定的时间内固化，且固化前不受地下水稀释。
3、其施工不受场地等条件的限制，工序简单，可与其他工种平行作业，操作简单，施工速度快。
二、适用范围隧道盾构施工、轨道交通、车站等。
三、性能指标指标项目I II流动度，s 70±10 -截锥流动度，mm - 200±10表面凝结时间，h ≤6 -初凝时间，h ≤16 ≤8固结率，% ≥95 ≥96抗压强度（24h），MPa ≥2.5 ≥2.5四、施工工艺1、注浆时盾尾间隙应全部充填密实，充填系数不宜小于1.3。
2、注浆压力应与隧道轴线埋深处的地层应力持平，压力应均匀。
3、Ⅰ型浆液(稀浆)应在表观凝结时间内使用完毕，Ⅱ型浆液(稠浆)应在初凝时间内使用完毕冬期施工1、冬期施工应采取综合措施保证浆液质量，应有合适的冬期施工方案。
2、与混浆机配套的水箱、水管等流体管路应做保温处理。
3、自混浆机到储浆罐之间的浆液管路、储浆罐均应做保温处理。
4、冬期施工期间，每次作业后，应及时排空设备、管到内的水，避免结冰对设备造成损坏。
五、注意事项1、施工温度5～35℃，填缝施工过程中和其后24小时内应避免烈日暴晒或雨淋，尽量避免低温施工，以防发生泛白现象；2、地砖填缝后24小时内避免在其上行走；3、大面积填缝施工前，最好先做一模拟样板，以确认颜色，并确保不因瓷砖吸水而造成砖面污染。
六、包装贮存盾构同步注浆料采用复合牛皮纸袋包装，50kg/袋。
自生产之日起有效贮存期为6个月。

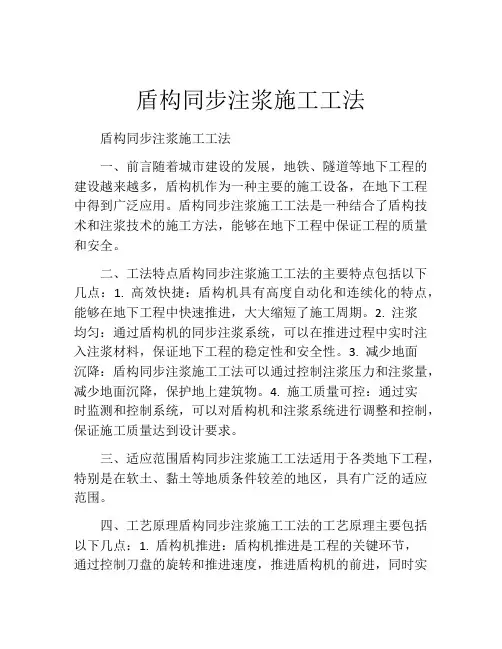

盾构同步注浆施工工法盾构同步注浆施工工法一、前言随着城市建设的发展，地铁、隧道等地下工程的建设越来越多，盾构机作为一种主要的施工设备，在地下工程中得到广泛应用。
盾构同步注浆施工工法是一种结合了盾构技术和注浆技术的施工方法，能够在地下工程中保证工程的质量和安全。
二、工法特点盾构同步注浆施工工法的主要特点包括以下几点：1. 高效快捷：盾构机具有高度自动化和连续化的特点，能够在地下工程中快速推进，大大缩短了施工周期。
2. 注浆均匀：通过盾构机的同步注浆系统，可以在推进过程中实时注入注浆材料，保证地下工程的稳定性和安全性。
3. 减少地面沉降：盾构同步注浆施工工法可以通过控制注浆压力和注浆量，减少地面沉降，保护地上建筑物。
4. 施工质量可控：通过实时监测和控制系统，可以对盾构机和注浆系统进行调整和控制，保证施工质量达到设计要求。
三、适应范围盾构同步注浆施工工法适用于各类地下工程，特别是在软土、黏土等地质条件较差的地区，具有广泛的适应范围。
四、工艺原理盾构同步注浆施工工法的工艺原理主要包括以下几点：1. 盾构机推进：盾构机推进是工程的关键环节，通过控制刀盘的旋转和推进速度，推进盾构机的前进，同时实时监测地下的土压力和沉降情况。
2. 同步注浆：在盾构机推进的同时，通过注浆管道将注浆材料注入地下，形成土体胶结，增加地下工程的稳定性和安全性。
3. 排土处理：盾构机在推进过程中会产生大量土方，通过排土系统将土方排出，保证施工现场的顺利进行。
五、施工工艺盾构同步注浆施工工法的施工过程主要包括以下几个阶段：1. 配置机具设备：根据施工需要，配置盾构机、注浆设备、排土设备等机具设备。
2. 地表准备工作：清理施工现场，做好地表临时支撑和施工平台的搭设。
3. 盾构机推进：启动盾构机，根据设计要求进行推进，同时进行土压力和沉降的实时监测。
4. 同步注浆：通过注浆系统将注浆材料注入地下，形成土体胶结。
5. 排土处理：将盾构机排出的土方通过排土系统进行处理，避免对施工现场和周围环境的影响。

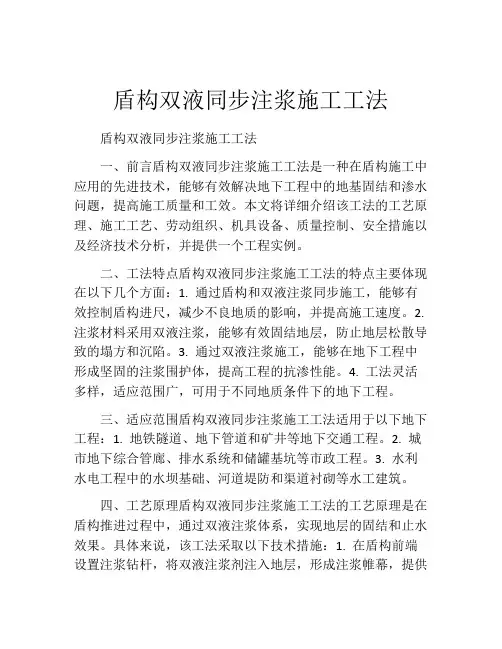

盾构双液同步注浆施工工法盾构双液同步注浆施工工法一、前言盾构双液同步注浆施工工法是一种在盾构施工中应用的先进技术，能够有效解决地下工程中的地基固结和渗水问题，提高施工质量和工效。
本文将详细介绍该工法的工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析，并提供一个工程实例。
二、工法特点盾构双液同步注浆施工工法的特点主要体现在以下几个方面：1. 通过盾构和双液注浆同步施工，能够有效控制盾构进尺，减少不良地质的影响，并提高施工速度。
2. 注浆材料采用双液注浆，能够有效固结地层，防止地层松散导致的塌方和沉陷。
3. 通过双液注浆施工，能够在地下工程中形成坚固的注浆围护体，提高工程的抗渗性能。
4. 工法灵活多样，适应范围广，可用于不同地质条件下的地下工程。
三、适应范围盾构双液同步注浆施工工法适用于以下地下工程：1. 地铁隧道、地下管道和矿井等地下交通工程。
2. 城市地下综合管廊、排水系统和储罐基坑等市政工程。
3. 水利水电工程中的水坝基础、河道堤防和渠道衬砌等水工建筑。
四、工艺原理盾构双液同步注浆施工工法的工艺原理是在盾构推进过程中，通过双液注浆体系，实现地层的固结和止水效果。
具体来说，该工法采取以下技术措施：1. 在盾构前端设置注浆钻杆，将双液注浆剂注入地层，形成注浆帷幕，提供支撑和固结地层。
2. 同时在盾构推进时，通过注浆管道将双液注浆剂输送到隧道的后方，形成注浆体系，保持隧道稳定性。
3. 在盾构完成后，对隧道进行后续注浆，增加围岩的整体强度和抗渗性能。
五、施工工艺盾构双液同步注浆施工工法包含以下施工阶段：1. 盾构准备阶段：包括盾构机的组装调试、设置注浆系统、材料准备、工地布置等。
2. 盾构推进阶段：盾构机启动后，进行正常推进，同时将双液注浆剂通过前端注浆钻杆和注浆管道注入地层。
3. 注浆固结阶段：盾构推进过程中，不断注浆，形成注浆帷幕和注浆体系，固结地层。
4. 盾构验收阶段：盾构完成后进行验收，并进行后续的补充注浆。
盾构同步单液浆注浆工艺标准1 同步注浆原理以及工艺同步注浆与盾构掘进同时进行，通过同步注浆系统，在盾构向前推进盾尾空隙形成的同时进行，同步注浆在盾尾空隙形成的极短的时间内将其填充密实，从而使周围岩土体获得及时的支撑，可有效的防止土体的坍塌，控制地表的沉降；管片注浆通过在管片上的注浆孔注入速凝双液浆，达到补充注浆的效果，从而控制后期沉降。
同步注浆原理见下图：2 技术要点2.1注浆材料注浆材料由水泥、粉煤灰、砂、泥浆组成。
其中水泥为红棉42.5R水泥，砂采用细河砂，泥浆为盾构施工泥浆池内的泥浆。
2.2注浆配比单液浆为水泥砂浆，其配比如下：水泥:泥浆:水:河砂:煤灰=1:3.64:1:3:1.5该比例为重量比，泥浆比重为1.18g/cm3。
单液浆初凝时间为1小时。
2.3注浆控制（1）注浆量控制8.8m盾构掘进产生的理论建筑空隙为7.2m3，实际注浆量为理论注浆量的130%～180%，即每环注浆量为9.36～12.96m3；6m盾构掘进产生的理论建筑空隙为 4.05m3，实际注浆量为理论注浆量的150%，即每环注浆量为6m3。
（2）注浆压力控制同步注浆压力一般设定为2～3.5kg/cm2,注浆压力还应根据外界的地下水压力进行调整。
当注浆压力偏大时，应稍微停止注浆，避免浆液击穿盾尾导致盾尾密封失效，若盾尾漏浆，可暂时停止相应点位的注浆管。
（3）注浆速度注浆速度按照盾构一环掘进时间进行，为防止注浆击穿盾尾刷，在盾构掘进开始后5分钟至掘进完成时间内均速注浆。
2.4注意事项（1）拌料时，砂、水泥、水、膨润土要按照正确顺序进行投料；（2）注浆设计压力是指注浆孔孔口压力，而不是泵的工作压力；（3）要注意保证注浆泵能正常工作，注浆管路畅通，压力显示系统正确无误；（4）正常情况下浆液要从管片的对称位置注入，防止产生偏压使管片发生错台或损坏；（5）注浆过程中要密切关注管片的变形情况，若发现管片有破损、错台、上浮等现象应立即停止注浆；（6）注浆过程中，若在不提高注浆压力而注浆量很大，或注浆量突然增加时应检查是否发生了漏浆或注入掌子面，若发生前述现象应停止注浆，妥善处理后再继续注入；（7）注浆过程中若发生管路堵塞，应立即处理以防止管中浆液凝结；（8）作业完毕后，搅拌机、运输机、泵、注浆管路一定要及时清理干净，每一个工作班清理一次；（9）在需要长时间停机时，必须拆除注浆管路，将注浆管路清洗干净。
盾构法隧道同步注浆材料应用技术规程,多少度试块随着城市化进程的加速，地下空间的开发越来越受到重视。
而盾构法隧道作为一种成熟的地下工程建设技术，其应用广泛。
在盾构法隧道同步注浆过程中，材料的选择和试块的检测是至关重要的。
因此，盾构法隧道同步注浆材料应用技术规程中对试块的检测有相关要求。
一、什么是盾构法隧道同步注浆？盾构法隧道同步注浆是指在盾构推进过程中，通过在封闭区域内将注浆材料注入到围岩中，从而使围岩形成一个工程封闭体系，以保证隧道在施工和使用过程中的安全。
二、盾构法隧道同步注浆材料的要求1.注浆材料必须符合国家标准，并且在生产、储存、运输和使用中均应符合相关规定。
2.注浆材料应具有良好的渗透性和自修复能力，可以在隧道环片和基础孔洞进行同步注浆。
3.注浆材料应具有良好的粘结性和密封性，以便在注浆时封堵水裂缝和沿地表软弱层之间形成的试单缝隙。
三、试块的制作和检测1.试块的制作制作试块时，应按照盾构法隧道同步注浆材料应用技术规程的要求，严格控制试块的材料组成和加工质量。
2.试块的检测在试块制作完成后，可以通过以下步骤进行检测：（1）外观检测：对试块的外观进行检测，确保试块没有明显的裂缝、色差等缺陷。
（2）尺寸检测：对试块的尺寸进行检测，确保试块的长度、宽度、高度符合规定。
（3）力学性能检测：对试块的强度、压缩性、抗拉性等力学性能进行检测，确保试块满足要求。
总之，盾构法隧道同步注浆材料应用技术规程明确了对注浆材料的要求以及试块的制作和检测标准，这些标准为地下工程建设提供了可靠的保障。
同时，合理地选择合适的注浆材料和加工工艺，严格按照规范进行检测，是保证盾构法隧道同步注浆工程质量和安全的关键。
盾构双液同步注浆施工工法一、前言盾构双液同步注浆工法是一种较为先进的地下工程建设技术，其利用盾构机在地下挖掘隧道的同时，采用同步注浆技术加固地层，具有施工速度快、施工效果好、安全可靠等优势。
本文将深入探讨该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等方面内容。
二、工法特点盾构双液同步注浆施工工法是一种有效的改善软土地基承载力的方式，具有以下特点：1.施工速度快：盾构机的运行速度快，同步注浆技术可尽快加固地层，加快了施工进度。
2.施工效果好：双液同步注浆技术可以迅速加固地层，提高地层的承载力，从而有效降低了地下工程的风险。
3.安全可靠：该工法采用全自动化驾驶模式，并配备了相应的安全设备，可大大降低人为因素引起的事故风险。
4.适应性强：盾构双液同步注浆施工工法可适用于不同地质条件下的隧道建设，包括软土、黏土、岩石、砾石等。
5.环保性好：该工法施工过程不会产生废弃物和粉尘等污染物，可有效保护环境。
三、适应范围盾构双液同步注浆工法适用于以下情况：1.地下隧道建设：盾构机可应用于各种隧道建设，包括地铁隧道、公路隧道、供水隧道等。
2.软土地基加固：该工法可通过对软土地基进行注浆加固，提高地基承载力，避免因软土地基的不稳定性而引起的地面沉降和建筑物倒塌等问题。
3.钢筋混凝土加固：盾构双液同步注浆技术还可对钢筋混凝土进行加固，以提高结构承载力和抗震能力。
四、工艺原理盾构双液同步注浆工法的实际应用包括以下几个方面：1.土层切割及挖除：盾构机通过旋转刀盘、切削滚筒和液压系统等装置挖除土层。
2.同步注浆：同时进行注浆工作，将两种液体按比例喷射到地面。
混合后，液体通过注入管针向地层注入。
随着盾构机的推进，管针不停地增加，保证注浆孔的均匀分布。
3.管片安装：随着盾构机的推进，管片在管片安装系统的引导下被安装在盾构圆顶上。
五、施工工艺盾构双液同步注浆工法施工分为以下几个阶段：1.设备安装：安装盾构机和配套设备，包括注浆液体的储存和输送系统、注浆装置等。
1.1.盾构同步注浆
当盾片脱离盾尾后,在土体与管片之间会形成一道宽度为140mm 左右的环行空隙。
同步注浆的目的是为了尽快填充环形间隙使管片尽早支撑地层，防止地面变形过大而危及周围环境安全，同时作为管片外防水和结构加强层。
1.1.1.注浆材料
采用水泥砂浆作为同步注浆材料，该浆材具有结石率高、结石体强度高、耐久性好和能防止地下水浸析的特点。
水泥采用普通硅酸盐水泥，以提高注浆结石体的耐腐蚀性，使管片处在耐腐蚀注浆结石体的包裹内，减弱地下水对管片混凝土的腐蚀。
根据盾构施工经验，同步注浆拟采用下表所示的配比。
在施工中，根据地层条件、地下水情况及周边条件等，通过现场试验优化确定。
同步注浆浆液的主要物理力学性能应满足下列指标，见表7-6：表7-6 同步注浆材料配比和性能指标表
⑴胶凝时间：一般为3～10h，根据地层条件和掘进速度，通过现场试验加入促凝剂及变更配比来调整胶凝时间。
对于强透水地层和需要注浆提供较高的早期强度的地段，可通过现场试验进一步调整配比和加入早强剂，进一步缩短胶凝时间；
⑵固结体强度:一天不小于0.2MPa，28天不小于2.5MPa；
⑶浆液结石率:>95%，即固结收缩率<5%；
⑷浆液稠度:8～12cm；
⑸浆液稳定性:倾析率（静置沉淀后上浮水体积与总体积之比）小于5%。
1.1.
2.同步注浆主要技术参数
1.1.
2.1.注浆压力
注浆压力略大于该地层位置的静止水土压力，同时避免浆液进入盾构机的土仓中。
最初的注浆压力是根据理论的静止水土压力确定的，在实际掘进
中将不断优化。
如果注浆压力过大，会导致地面隆起和管片变形，还易漏浆。
如果注浆压力过小，则浆液填充速度赶不上空隙形成速度，又会引起地面沉陷。
一般而言，注浆压力取1.1～1.2倍的静止水土压力，最大不超过3.0～4.0bar。
由于从盾尾圆周上的四个点同时注浆，考虑到水土压力的差别和防止管片大幅度下沉和浮起的需要，各点的注浆压力将不同，并保持合适的压差，以达到最佳效果。
在最初的压力设定时，下部每孔的压力比上部每孔的压力略大0.5～1.0bar。
1.1.
2.2.注浆量
盾构掘进注浆采用盾尾同步注浆，随着盾构推进，脱出盾尾的管片与土体间出现“建筑空隙”，该空隙用浆液通过设在盾尾的压浆管予以充填。
由于压入衬砌背面的浆液会发生失水收缩固结、部分浆液会劈裂到周围地层中，还有曲线推进、纠偏或盾构机抬头等原因，使得实际注浆量要超过理论建筑空隙体积。
每推进一环的建筑空隙为：π（6.482—6.22）×1/4×1.2=3.35m3 开挖直径：Φ6.48m；管片外径：Φ6.2m
考虑到地层扩散系数，每环的压浆量一般为建筑空隙的150%～200%，即每推进一环同步注浆量为 5.019 m3～6.692 m3，按地层的不同注浆量也要因地制宜，应以注浆压力与数量进行双控来评价注浆最终量。
1.1.
2.
3.注浆时间和速度
在不同的地层中根据需不同凝结时间的浆液及掘进速度来具体控制注浆时间的长短。
做到“掘进、注浆同步，不注浆、不掘进”，通过控制同步注浆压力和注浆量双重标准来确定注浆时间。
注浆量和注浆压力均达到设定值后才停止注浆，否则仍需补浆。
同步注浆速度与掘进速度匹配，按盾构完成一环掘进的时间内即完成当环注浆量来确定其平均注浆速度。
1.1.
2.4.注浆结束标准及浆效果检查
采用注浆压力和注浆量双指标控制标准，即当注浆压力达到设定值，注浆量达到设计值的85%以上时，即可认为达到了质量要求。
注浆效果检查主要采用分析法，即根据压力-注浆量-时间曲线，结合管片、地表及周围建筑物量测结果进行综合评价。
1.1.3.同步注浆施工工艺
壁后注浆装置由注浆泵、清洗泵、储浆槽、管路、阀件等组成，安装在第一节台车上。
当盾构掘进时，注浆泵将储浆槽中的浆液泵出，通过四条独立的输浆管道，通到盾尾壳体内的4根同步注浆管，对管片外表面的环形空隙中进行同步注浆，见图7-30。
图7-30 同步注浆示意图
在每条输浆管道上都有一个压力传感器，在每个注浆点都有监控设备监视每环的注浆量和注浆压力。
另外，盾尾密封采用三道钢丝刷加注盾尾油脂密封，确保周边地基的土砂和地下水、衬背注浆材料、开挖面的水和泥土不会从外壳内表面和管片外周部之间缝隙流入盾构里，确保壁后注浆的顺利进行。
注浆量和注浆压力的大小可以实现自动控制和手动控制，手动控制可对每一条管道进行单个控制，而自动控制可实现对所有管道的同时控制。
注浆工艺流程及管理程序见图7-31。
图7-31 管片衬砌背后同步注浆工艺管理流程
1.1.4.对管片上浮的预防控制
⑴严格控制推进千斤顶油缸的压力控制，确保各千斤顶对管片均匀受压；
⑵定期对管片衬背进行二次补充注浆，形成止水分区的作用，确保同步注浆的效果；
⑶严格控制盾构机掘进姿态，尽量减少盾构机蛇形超挖量；
⑷科学管片选型，必须严格结合实际情况及盾构机姿态对管片进行选型；
⑸保证同步注浆量，确保管片衬背填充密实度。
1.1.5.同步注浆的注意事项
⑴在开工前制定详细的注浆作业指导书，并进行详细的浆材配比试验，选定合适的注浆材料及浆液配比。
⑵制订详细的注浆施工设计和工艺流程及注浆质量控制程序，严格按要求实施注浆、检查、记录、分析，及时做出P（注浆压力）－Q（注浆量）－t（时间）曲线，分析注浆速度与掘进速度的关系，评价注浆效果，反馈指导下次注浆。
⑶成立专业注浆作业组，由富有经验的注浆工程师负责现场注浆技术和管理工作。
⑷根据洞内管片衬砌变形和地面及周围建筑物变形监测结果，及时进行信息反馈，修正注浆参数和施工工艺，发现情况及时解决。
⑸做好注浆设备的维修保养，注浆材料供应，定时对注浆管路及设备进行清洗,保证注浆作业顺利连续不中断进行。
⑹每环掘进之前，都要确认注浆系统的工作状态处于正常，并且浆液储量足够，掘进中一旦注浆系统出现故障，立即停止掘进进行检查和修理。
1.1.6.二次注浆
盾构机穿越后考虑到环境保护和隧道稳定因素，如发现同步注浆有不足的地方，通过管片中部的注浆孔进行二次补注浆，补充一次注浆未填充部分和体积减少部分，从而减少盾构机通过后土体的后期沉降，减轻隧道的防水压力，提高止水效果。
二次注浆使用专用的双液浆注浆泵，注浆前凿穿管片吊装孔外侧保护层，安装专用的注浆接头。
二次注浆采用水泥浆-水玻璃双液浆，注浆压力一般为0.2～0.4MPa。
