当前位置：文档之家 › 03、Cisco Packet Tracer模拟器----交换机基本配置

03、Cisco Packet Tracer模拟器----交换机基本配置

  • 格式：pdf
  • 大小：433.35 KB
  • 文档页数：5

交换机是一种拥有一条退高带宽的背部总线和内部文换矩阵的网络设备。

文换机的所有端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC （网卡的物理地址）挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC 若不存在才广播到所有的端口，接收端口回应后交换机会“学习”新的地址，并把它添加到内部的MAC 地址表中。

交换机有多种级别的分类，一般可分为二层和三层交换机。

二层交换机，属数据链路层设备，可以识别数据包中的MAC 地址信息，根据MAC 地进沂转发，并将这些MAC 地址与对应的端口记录在自己内部的一个地址表中。

三层交换机的最重要的功能是加快大型局域网络内部的数据的快速转发，并且加入了路由转发功能。

交换机设备名字更改
更改时间时间的设置是这样的格式：Hh:mm:ss day month year
在月份中使用的是前3个字母即可
星期也是如此可以根据show clock
来填写
设置交换机、路由器的特权密码
意思是：在进入特权模式的时候必须输入
03、Cisco Packet Tracer 模拟器----交换机基本配置2015年1月3日14:47
效果如下
使用了service password-encryption 命令后可以加密：show running-config
中的明文特权密码的密码
加密后的效果如下配置交换机
IP 地址和默认网关
交换机的远程管理方法除了使用COM 口进行配置外，还有些配置是使用HTTP 和Telnet 方法进行配置的，小网络下都是使用图形界面配置网络的
在显示环境中一般都是使用刷机的方式，配置好很多配置后，仅仅一般改动的都是机器的IP 地址而已交换机模式有：
用户模式：需要输入eanble 才能进入特权模式
特权模式：需要输入config terminal 才能进入全局配置模式
全局配置模式：是使用interface f0/0进入端口配置模式的基础
保存
配置交换机端口模式
一共两个模式：access（普通模式）和trunk（中继模式、干道模式）
Access是用来和计算机连接的
Trunk是用来和交换机连接的，使之互相通信
当划分多个VLan的时候
access只能在某个wlan中通信
trunk可以属于任何一个vlan
配置交换机端口设置
交换机可以对端口进行设置，一般有3中
10M
100M
自动
一般的，选择自动，否则10M的设备在设置100M的地方就有不兼容的情况了没有特殊情况，设置自动
交换机端口安全配置
一般3种：
1静态配置端口允许访问的主机
2建立基于Mac地址的访问控制列表
3对IP和Mac进行一一绑定（需要使用ACL列表惊醒访问控制）设置端口安全
设置端口与Mac地址绑定
使用Mac地址表设置端口与Mac地址设置绑定
管理Mac地址表
交换机：数据链路层设备
显示mac地址表：show mac-address-table
清除mac地址表：clear mac-address-table dynamic
如果直接清空，就会连静态的也清空。

合集下载

交换机基本配置-Cisco packet tracer软件教程02

交换机基本配置-Cisco packet tracer软件教程02

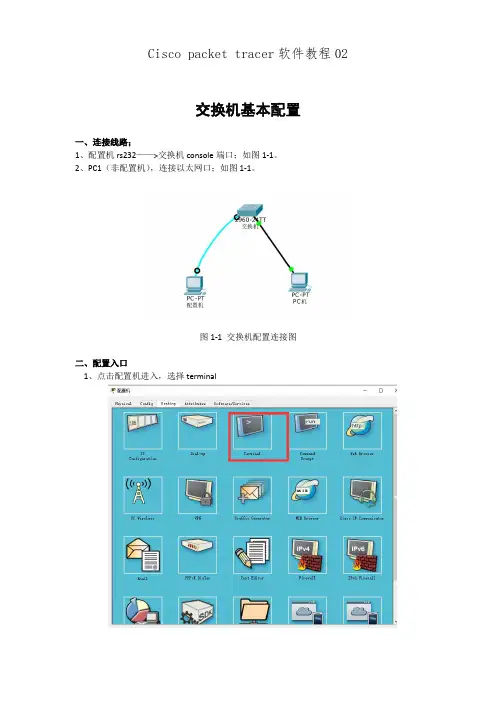

交换机基本配置
一、连接线路；
1、配置机rs232——>交换机console端口；如图1-1。

2、PC1（非配置机），连接以太网口；如图1-1。

图1-1 交换机配置连接图
二、配置入口
1、点击配置机进入，选择terminal
图1-2 terminal入口
2、弹出以上窗口，默认设置，一般不需要修改，点击确定，如图1-3。

图1-3
三、配置要求
1、一般用户模式switch>
——>特权模式，输入enable进入switch#
——>全局模式，输入conf t进入switch（config）#
——>端口模式，输入int f0/1进入switch（config-if）#
图1-4 不同模式切换
2、更改交换机名称，在全局模式下进行，输入hostname 31641
恢复交换机名称：在全局模式下进行，输入no hostname 31641
图1-5 更改和取消更改交换机名称
3、端口开关
在该端口模式下进行，输入shutdown关闭该端口，接口端头指示灯变红。

恢复端口开关，在该端口模式下进行，输入no shutdown，接口端头指示灯变绿。

图1-6 关闭端口
4、取消/设置密码
在全局模式下进行，输入enable password 31641，在一般用户模式下进入特权模式需要输入该密码。

取消设置密码：在全局模式下进行，输入no enable password
备注：
Ctrl+z 退出到特权模式
Exit返回到上一级
Tab键补全命令
Ctrl+shift+6 中止命令运行。

cisco模拟器交换机配置教程

cisco模拟器交换机配置教程

1、进入用户模式，像这样有个大于符号的2、输入enable进入特权模式，像这样有个#号的3、输入configure terminal进入全局配置模式4、在全局配置模式下可以先设置特权密码，输入enablepassword 1235、接下来对vlan1的接口进行配置。

首先进入接口配置模式，输入interface vlan 16、现在开始配置vlan 1 的管理ip 和子网掩码。

输入ipaddress 192.168.1.1 255.255.255.07、将vlan1 设置为活跃状态。

输入no shut8、退出当前模式进入全局配置模式。

输入exit9、接下来是设置远程登录密码。

首先进入line配置模式，输入line vty 0 4（PS：这里VTY(Virtual Type Terminal)是虚拟终端的意思，line vty 0 4表示设置0到4号5个端口为远程登录端口，设置为0 3，0 2，0 1完全是可以的）10、然后设置密码。

输入password jfb11、输入了密码当然要保存！在上一步的基础上输入login12、然后输入end返回特权模式，再输入show running查看我们对交换机的配置情况13、设置正确。

14、现在就是对pc配置ip 和子网掩码（192.168.1.2255.255.255.0）15、连接一根直通双绞线。

16、接下来激动人心的时刻到来了，在命令提示符中输入ping192.168.1.1，是不是通了，如果没有可多试几次！17、更激动人心的时刻是在下面。

输入telnet 192.168.1.118、输入远程登录密码jfb，看看是不是远程登录成功了19、输入enable ，提示输入密码，该密码为特权密码，前面设置的123看看是不是进入特权模式了！20、现在你就可以对交换机进行配置了MY GOD``````。

(完整word版)利用Cisco Packet Tracer模拟交换机的基本配置

(完整word版)利用Cisco Packet Tracer模拟交换机的基本配置

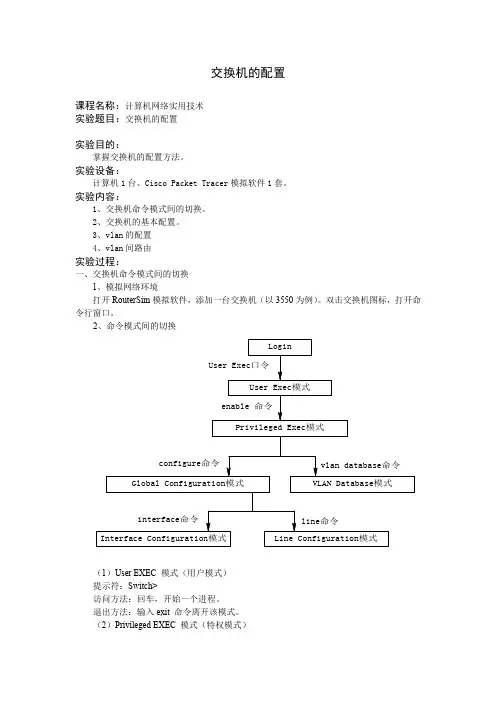

交换机的配置课程名称：计算机网络实用技术 实验题目：交换机的配置实验目的：掌握交换机的配置方法。

实验设备：计算机1台、Cisco Packet Tracer 模拟软件1套。

实验内容：1、交换机命令模式间的切换。

2、交换机的基本配置。

3、vlan 的配置4、vlan 间路由实验过程：一、交换机命令模式间的切换1、模拟网络环境打开RouterSim 模拟软件，添加一台交换机（以3550为例）。

双击交换机图标，打开命令行窗口。

2、命令模式间的切换User Exec 口令enable 命令configure 命令interface 命令line 命令vlan database 命令LoginUser Exec 模式Privileged Exec 模式Global Configuration 模式VLAN Database 模式Line Configuration 模式Interface Configuration 模式（1）User EXEC 模式（用户模式） 提示符：Switch>访问方法：回车，开始一个进程。

退出方法：输入exit 命令离开该模式。

（2）Privileged EXEC 模式（特权模式）提示符：Switch#访问方法：在用户模式中输入enable命令。

退出方法：输入exit或disable 命令，返回到用户模式。

（3）VLAN Database 模式（VLAN 配置模式）提示符：Switch(vlan)#访问方法：在特权模式中输入vlan database命令。

退出方法：输入exit 命令，返回到特权模式。

（4）Global configuration 模式（全局配置模式）提示符：Switch(config)#访问方法：在特权模式中输入configure 命令。

退出方法：输入exit命令或end 命令，或者键入Ctrl+Z 组合键，返回到特权模式。

（5）Interface configuration 模式（接口配置模式）提示符：Switch(config-if)#访问方法：在全局配置模式中输入interface 命令，并且必须指明要进入哪一个接口配置子模式。

【项目管理】基于Cisco_Packet_Tracer模拟器教学项目二

【项目管理】基于Cisco_Packet_Tracer模拟器教学项目二


任务一 任务二 任务三 任务四
训练1 交换机的各种配置模式
训练步骤查看特权模式下基本命令
特权模式下可对交换机的配置文件进行管理，查看交换机的 配置信息，进行网络的测试和调试等。在用户配置模式下键 入“enable”命令进入特权模式。特权模式的提示符为 “#”，所以也称为“#”模式。
Switch>
enable end exit --More--
Modify enable password parameters Exit from configure mode Exit from configure mode
任务一 任务二 任务三 任务四
训练1 交换机的各种配置模式
训练步骤查看端口配置模式下的命令
任务一 任务二 任务三 任务四
训练1 交换机的各种配置模式
训练步骤查看全局配置模式下基本命令
全局配置模式下可以配置交换机的全局性参数。在特权模式 下输入“config terminal”或者“config t”或者“conf t” 就可以进入全局配置模式。全局配置模式也称为“config” 模式。
任务一 任务二 任务三 任务四
项目二 交换机的配置
项目说明
本项目重点学习交换机的配置，熟练进行交换机的配置操作。 主要分成以下四个任务进行学习。
技能目标
任务一 交换机的基本配置 任务二 交换机的Vlan配置 任务三 交换机的常用技术 任务四 交换机间的路由配置
任务一 任务二 任务三 任务四
任务一 交换机的基本配置
任务描述 交换机的基本配置主要有：给设备命名、登录信息、 设置特权密码、VTY密码及Telnet管理、端口配置等。 本任务分成以下三个训练进行学习。
训练1 交换机的各种配置模式。 训练2 交换机的基本配置。 训练3 交换机的端口配置。
