计算机三维造型综合实验指导书 ----湖北汽车工业学院材工系喻旻

实验项目：UG NX6基础知识

一、目的： 1.熟悉UG工作环境 2.掌握基本操作

二、要求： 1. 熟悉功能模块与界面组成 2. 掌握基本操作（文件管理、键盘和鼠标操作）

3. 熟悉基本环境（定制工具、界面设置等） 三、实验内容：

1、运行UG NX6程序

运行UG NX 6程序，进入gateway基本界面。注意了解一些基本概念。在当前界面下可进行文

件的基本操作（新建、打开、打开最近访问的部件）以及工具栏的设置（在工具栏空白区单击鼠标

右键弹出对话框）。

图1-1.gateway基本界面

2、新建文件

图1-2 新建文件

计算机三维造型综合实验指导书 ----湖北汽车工业学院材工系喻旻

在图1所示界面中单击“新建”，弹出新建文件对话框。选择“模型”模块下的“模型”文件，

尺寸单位选择“毫米”或“英寸”，输入文件名并选择保存位置（注意文件名和保存位置路径不能

包含中文），单击“确定”完成。

3.功能模块与界面组成

单击“开始”，弹出功能模块选择对话框。了解UG的功能模块以及进入各模块的快捷键。

图1-3 UG功能模块

选择“建模”进入建模模块（“开始”下拉菜单中如果没有“建模”，是因为当前已在“建模”

模块下），了解工作界面组成（标题栏、菜单栏、工具栏、资源栏、绘图区、提示栏和状态栏等）

和各工具的基本功能。

图1-4 “建模”模块工作界面

4.定制工具条

在工具栏空白区单击鼠标右键，在弹出的下拉菜单中勾选所需工具菜单。如果所需的命令不在

其中，可选择弹出菜单最下方的“定制”来手动添加。

在弹出的“定制”对话框中，选择“工具条”项，可勾选需要的工具条。注意勾选“文本在图

标下面”与不勾选的区别

在“定制”对话框中，选择“命令”项，在下方的“类别”中选择分类并在“命令”中选择该

类别中的具体的命令，用鼠标左键将其拖拽到工具栏中即可。

在“定制”对话框打开时，也可用鼠标左键将工具栏上的命令图标拖拽出工具栏，以删除不必计算机三维造型综合实验指导书 ----湖北汽车工业学院材工系喻旻

要的命令。

在弹“定制”对话框中，选择“选项”，可对工具栏的外观进行设置。同样选择“排样”和“角

色”可进行相关设置。注意定制“排样”中点击“重置布局”可重置当前模块下所有设置，恢复初

始默认状态。

图1-5 定制 图1-6 定制工具条 图1-7 定制“命令”

图1-8 定制“选项” 图1-9 定制“排样”

5.首选项设置

点击菜单栏中“首选项”，可选择对“对象”、“用户界面”、“资源板”、“选择”、“可视化”、“调

色板”、“背景”、“可视化性能”等进行设置。一般情况下默认值即可。

6.鼠标的使用 计算机三维造型综合实验指导书 ----湖北汽车工业学院材工系喻旻

MB1(左键)：单击选择对象；拖动、修改对象；执行某功能；

MB2(中键)：滚动滚轮缩放试图；在绘图区按下并拖动旋转视图；

MB3(右键)：单击对象或某区域弹出对相应话框

组合键 ：MB1+MB2缩放视图；MB2+MB3移动视图；Shift+MB1反选；Shift+MB2移动视图；Ctrl+MB2缩放视图；

7.选择条的使用

图1-10类型过滤

例如：选择“面”，则只能在绘图区内选中曲面

图1-11选择范围过滤

图1-12常规过滤

常用颜色过滤，即通过颜色过滤来选择同颜色的多个对象

8.对象的显示、隐藏和移动

单击主菜单“编辑”-“显示和隐藏”中的“显示和隐藏”、“隐藏”、“颠倒显示和

隐藏”、“立即隐藏”、“显示”、“显示所有此类型的”、“全部显示”，或者单击工具条上

对应的图标练习对象的显示和隐藏。

图1-13 显示和隐藏

切换点击“视图”工具条上的“着色”、“带边着色”、“带有淡化边的线框”、

计算机三维造型综合实验指导书 ----湖北汽车工业学院材工系喻旻

“带有隐藏边的线框”、“静态线框”等，改变实体显示状态，观察图形区实体的变化。

图1-14 显示方式

利用“视图”工具条上的缩放、平移、旋转、适合窗口等工具，练习零件的

移动。或者利用鼠标平移、缩放、旋转零件。

图1-15 视图工具

9.对象操作

对象变换： 点击主菜单“编辑”-“变换”（如果没有，点击资源条上“角色”-

“具有完整菜单的高级功能”），练习对象的变换。

图1-16 对象变换

删除：在绘图区选中对象，按下键盘上的delete键，或菜单“编辑”-“删除”，

练习对象的删除。部分对象可单击鼠标右键选择“删除”。

10.图层操作

点击菜单“格式”，在下拉菜单中进行图层操作。点击其中的“图层设置”练习对

所有图层进行总体设置。

计算机三维造型综合实验指导书 ----湖北汽车工业学院材工系喻旻

图1-17 图层操作 图1-18 图层设置

11.基准对象操作

点击“插入”--“基准/点”，在弹出菜单中选择练习基准面、基准轴、坐标、平面栅格或点的

添加或修改。

图1-19 基准对象操作

合集下载

ug快速编程技巧

ug快速编程技巧

ug快速编程技巧

《UG快速编程技巧》

第一章 UG 基础知识

1.1 UG基本操作

1.1.1 UG 介绍

UG是一个集成式计算机辅助设计和计算机辅助制造系统，是Siemens PLM (NX)的核心模块，可以设计CAD模型、分析和制造加工余割的数控机床编程、非数控机床编程和激光切割机等技术加工程序。

1.1.2 UG 界面介绍

UG的界面可以分为两部分：

（1）工具栏：包括文件操作、产品组装、CAD绘图、数控编程、模具设计、三维分析和工艺模拟等功能。

（2）面板：包括文件面板、模型视图面板、动作面板、编辑器面板和参数面板。

1.2 基本操作

1.2.1 创建文件

在文件面板或者主窗口中点击“新建”，系统会弹出“新建文件”的对话框，在对话框中输入文件名，选择文件类型，选择文件单位，点击确定，就可以创建出新的文件了。

1.2.2 绘制图形

可以通过工具栏上的CAD绘图功能完成绘图。首先选择要绘制的图形，然后在屏幕上输入相应坐标，就可以可视化绘制出图形。 1.2.3 运行加工程序

可以通过选择加工程序，然后点击“运行”按钮，就可以运行相应的加工程序。

1.2.4 运行模拟程序

可以通过选择模拟程序，然后点击“运行”按钮，就可以在屏幕上显示出模拟结果。

第二章 快速编程技巧

2.1 绘制快速建模

UG可以通过自动建模功能，快速建立特定模型，可以大大缩短产品开发时间。

2.2 快速设计特殊工件

UG可以通过特殊工件模块快速设计特殊工件，节省设计工作量。

2.3 快速编写加工程序

UG可以通过快速编写加工程序的功能，快速编写加工程序，从而节省编写时间。

2.4 快速调整加工参数

UG可以通过加工参数调整功能，调整加工参数，从而提高产品的加工质量。

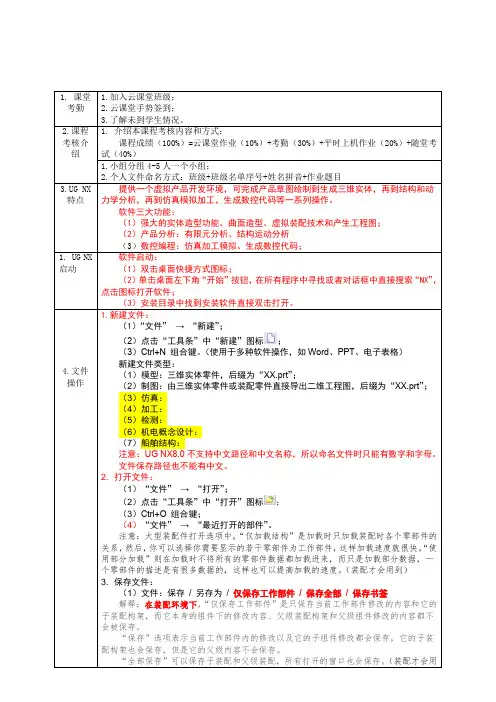

UG NX8.0软件基础知识
