二、水源热泵与其他类型空调性能对比分析列表:表1三、水源热泵与其他类型空调主机设备技术特点比较列表:表2四、水源热泵与其他类型空调系统一次能源利用率比较列表:水源热泵中央空调系统的一般性特点一——节能、高效。
节能是水源热泵中央空调的显著特点。
其一次利用率在目前常用的中央空调系统中居首位。
表3五、水源热泵中央空调系统与燃气锅炉系统技术比较对一个空调系统来说,如果仅仅比较空调机组的初投资,而置辅助设备于不顾,那就会失去比较的意义,正确的方法应从以下4个方面进行比较:(1)空调机组的技术性;(2)空调制冷设备以及所需要的辅助设备的初投资;(3)安装、运行和维修的费用;(4)其它因素。
1、技术比较:表42、初投资比较列表:注:1、成本投资不含电力配线与启动设备;2、成本投资不含打井费用; 3、成本投资不含空调末端设备; 4、成本投资不含远程控制器。
3、运行费用比较列表:表6注:一、水源热泵:1.冬季: 757KW ×1.1×8×120×0.66×0.56=295455元=29.5万元2.电费:0.56元/度3.冬、夏季空调运行时间均按4个月,每日8小时计算;4.运行平均使用率0.66二、燃气锅炉:1.每小时耗气量(2台合计):499.5立方米2.采暖期耗气费用(每小时耗气量×运行时间×单价)499.5×8×120×2.66=1275523元=127.6万元3.采暖期按120天计算,锅炉按7.5T/H锅炉每天平均满负荷运行8小时计算。
另:以上比较未计算煤气开口费。
综上比较,初投资水源热泵比燃气锅炉高179.1万元,年运行费用水源热泵比燃气锅炉低98.1万元,仅两年就可收回水源热泵高出的初投资。
故推荐清华同方水源热泵机组。
六、水源热泵与其他类型空调系统运行费用比较列表:表7综上所述,清华同方系列水源中央空调系统具有高效、节能、环保、节水、节资、舒适且冬夏两用的特点,是新世纪能源利用的最优方式之一,是理想的中央空调系统方案。

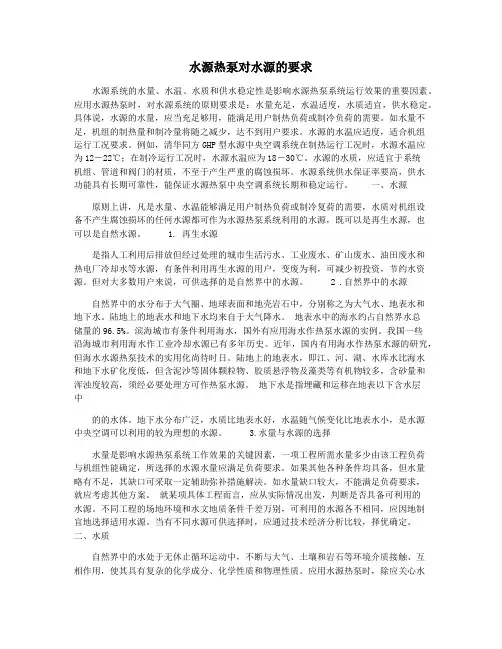

水源热泵对水源的要求水源系统的水量、水温、水质和供水稳定性是影响水源热泵系统运行效果的重要因素。
应用水源热泵时,对水源系统的原则要求是:水量充足,水温适度,水质适宜,供水稳定。
具体说,水源的水量,应当充足够用,能满足用户制热负荷或制冷负荷的需要。
如水量不足,机组的制热量和制冷量将随之减少,达不到用户要求。
水源的水温应适度,适合机组运行工况要求。
例如,清华同方GHP型水源中央空调系统在制热运行工况时,水源水温应为12―22℃;在制冷运行工况时,水源水温应为18―30℃。
水源的水质,应适宜于系统机组、管道和阀门的材质,不至于产生严重的腐蚀损坏。
水源系统供水保证率要高,供水功能具有长期可靠性,能保证水源热泵中央空调系统长期和稳定运行。
一、水源原则上讲,凡是水量、水温能够满足用户制热负荷或制冷复荷的需要,水质对机组设备不产生腐蚀损坏的任何水源都可作为水源热泵系统利用的水源,既可以是再生水源,也可以是自然水源。
1. 再生水源是指人工利用后排放但经过处理的城市生活污水、工业废水、矿山废水、油田废水和热电厂冷却水等水源,有条件利用再生水源的用户,变废为利,可减少初投资,节约水资源。
但对大多数用户来说,可供选择的是自然界中的水源。
2 .自然界中的水源自然界中的水分布于大气圈、地球表面和地壳岩石中,分别称之为大气水、地表水和地下水。
陆地上的地表水和地下水均来自于大气降水。
地表水中的海水约占自然界水总储量的96.5%。
滨海城市有条件利用海水,国外有应用海水作热泵水源的实例。
我国一些沿海城市利用海水作工业冷却水源已有多年历史。
近年,国内有用海水作热泵水源的研究,但海水水源热泵技术的实用化尚待时日。
陆地上的地表水,即江、河、湖、水库水比海水和地下水矿化度低,但含泥沙等固体颗粒物、胶质悬浮物及藻类等有机物较多,含砂量和浑浊度较高,须经必要处理方可作热泵水源。
地下水是指埋藏和运移在地表以下含水层中的的水体。
地下水分布广泛,水质比地表水好,水温随气候变化比地表水小,是水源中央空调可以利用的较为理想的水源。
一、清华同方水地源热泵机组特点【环保】利用土壤和水体所储藏的太阳能为冷热源,无燃烧、无排烟、无废弃物、无污染,对大气零排放,是一种清洁环保的利用可再生能源的一种技术。
水源热泵机组中的载冷剂为“水”,相比其它变频多联机机组以氟利昂为载冷剂更加环保。
【节能】设计先进,能效比高,制冷时在6.1以上,制热时在4.7以上,最高可达7.1,与燃油、燃气锅炉相比全年可节能50%—70%左右。
【效果】夏季制冷时产生7℃的冷水,冬季采暖时产生45℃热水,通过室内末端设备的换热作用,直接向房间供送冷气或暖气,还可实现从室外引进新风,进行综合处理,提高室内空气品质,不存“空调病”,效果更佳。
【稳定】制冷、制热效果不会像氟系统为载冷剂的空调一样,容易受室外环境和机组制冷剂(漏氟或缺氟运行)的影响,机组适用水源温度范围为:8℃—35℃,系统维修率低,操作简单,运行更稳定。
【节水】换热器采用“大温差、小流量”设计思路进行设计,机组用水量比传统设计节省30—40%。
【节资】通过一套系统来实现制冷和供热需求,一机多用,还可供应“免费”生活热水,无需设置锅炉房、油库和冷却塔,运行费用只有传统方式的1/2-2/3,机组在整个系统省去了传统冷水机组所需的冷却和供热设备(省去了冷却水塔、锅炉等设备)。
【节地】节省土地资源,无需设置锅炉房、油库和冷却塔,省去了锅炉以及与之配套的煤场和碴场。
【可靠】采用分系统完全独立的模块化设计,选用世界一流名牌制冷配件,性能优良,可靠,部件数量少,品质精良,设置多种安全保护功能。
充分考虑多系统的协调统一控制,可进行计算机远程操作,真正意义上实现了无人操作,使机组更具人性化和智能化。
1、通用型水源热泵机组2、环保高温型水源热泵机组公司介绍『同方』二字源于《礼记》。
书中有『儒有合志同方』句。
方,乃『道义』之意。
清华园最早的建筑——同方部,曾长期作为每年八月二十七日祭奠孔子的地方,其意为『志同道合』者相聚的地方。
致领导函尊敬的XXX领导:您好!非常感谢贵单位给我公司提供的这次参与空调系统说明的机会。
多年来,清华同方秉承清华大学“自强不息、厚德载物”的校训,不以纯粹的出售产品为目的,而是以向广大顾客提供最适合其本身特点要求的服务为最高宗旨,竭尽全力、精益求精使企业取得了长足的发展,赢得了广泛的赞誉。
清华同方是具有新型空调设计、开发、制造、工程安装等综合服务能力为一体的高科技公司,以清华大学的高技术人才为依托,始终保持领先一步的技术优势。
产品质量和工程安装质量也已在人民大会堂、故宫博物院、中央电视台、毛主席纪念堂、中国国际航空公司等数百项国家重大工程中经受住了严格的考验和检验。
清华同方产品的先进性、质量的可靠性、服务的有效性已得到广泛的认证和中央领导人的认可。
我公司根据贵方工程概况及地理特点,本着合理、科学、用户至上的原则向贵方推荐:二十一世纪最有效的供暖、空调技术——清华同方GHP型水源中央空调系统2009年4月二十一世纪最有效的供暖、空调技术——节能环保型水源热泵空调系统地源热泵是一种利用地表浅层地热资源(也称地能,包括土壤、地下水和江、河、湖、海以及城市污水等)作为冷热源的即可供热又可制冷的高效、节能、环保的空调系统。
地源热泵利用浅层地能温度相对稳定的特性,通过输入少量的高品位能源(如电能),使建筑达到供热或制冷的目的。
地源热泵可以取代锅炉或市政管网等传统的供暖方式和中央空调系统。
地能分别在冬季作为热泵供暖的热源和夏季空调的冷源,即在冬季,把地能中的热量“取”出来,提高温度后,供给室内采暖;夏季,把室内的热量取出来,释放到地能中去。
地源热泵消耗1KW的能量,用户可以得到4KW以上的热量或冷量。
同时,它还可以供应给生活用水,是一种有效地利用能源的方式。
污水、井水、费水、费冷、费热、综合利用根据现场调查,特向甲方提供节能减排最佳方案:1、夏季制冷时,抽取地下低温井水通过机组吸取水冷量后送至其它生产设备循环利用。
环境和职业健康安全三大管理体系标准(三标一体)认证,2008年,被住建部评为“国家可再生能源建筑应用产业化无锡生产基地地 点:江苏无锡©占地面积:200000平米廊坊生产基地地 点:河北廊坊占地面积:400000平米暖通空调设计规范全国各省市冬、夏季空气调节室外计算参数我国幅员辽阔,地形复杂,高差悬殊,因而具有多种多样的气候类型。
由南向北依次是热带、亚热带,温暖带、中温带、寒温暖带,此外还有一个青藏高原垂直温带。
南北各地气温相差十分悬殊。
我国冬季南北温差大。
夏季,全国普遍高温,南北温差较小。
各地降水存在着地区分布和时间分配不均匀,东部多,西部少,南方雨季长,北方雨季短。
黄河流域地区,四季分明,夏季炎热多雨,冬季寒冷干燥,春秋两季短暂,四季多风沙。
长江流域地区,夏季闷热潮湿,冬季寒冷潮湿。
长江流域以南地区,夏季较长,且多暴雨,冬季温暖不见霜雪。
风冷冷水(热泵)机组直接与空气进行热交换,效率受气候影响较大,尤其是冬季,如果以一种模式来制热,肯定不能满足不同地区的实际需求。
清华同方中央空调设计制造出多种系列的风冷冷水(热泵)产品,针对不同的气候特点使用不同系列的产品,能使用户获得最满意的空调效果。
省城市 冬季空气调节 夏季空气调节室外计算温度 室外计算温度重庆 2℃ 36.5℃浙江省舟山 -2℃ 32.0℃衢州 -2℃ 35.8℃温州 1℃ 32.8℃福建省福州 4℃ 35.2℃ 厦门 6℃ 33.4℃漳州 6℃ 34.9℃永安 1℃ 35.7℃江西省德行 0℃ 36.0℃上饶 1℃ 35.9℃ 萍乡 0℃ 35.4℃吉安 -1℃ 36.1℃赣州 0℃ 35.4℃湖北省 宜昌 -2℃ 35.8℃恩施 0℃ 34.2℃湖南省株洲 -2℃ 35.1℃衡阳 -2℃ 36.0℃零陵 -2℃ 35.0℃广东省广州 5℃ 33.5℃韶关 2℃ 35.4℃ 汕头 6℃ 32.8℃湛江 7℃ 33.7℃海口 10℃ 34.5℃广西南宁 5℃ 34.2℃ 桂林 0℃ 33.9℃柳州 2℃ 34.5℃北海 6℃ 32.4℃四川成都 1℃ 31.6℃广元 0℃ 33.3℃ 南充 1℃ 36.5℃宜宾 2℃ 33.2℃西昌 2℃ 30.2℃云南 昆明 1℃ 25.8℃ 丽江 1℃ 25.1℃冬季空气调节室外计算温度-3℃以上的城市省城市 冬季空气调节 夏季空气调节室外计算温度 室外计算温度上海市 -4℃ 34.0℃江苏省 南京市 -6℃ 35.0℃南通市 -5℃ 33.0℃浙江省杭州 -4℃ 35.7℃ 宁波 -3℃ 34.5℃金华 -3℃ 36.4℃安徽省合肥 -7℃ 35.0℃ 蚌埠 -7℃ 35.6℃安庆 -5℃ 35.0℃江西省九江 -3℃ 36.4℃ 景德镇 -3℃ 36.0℃南昌 -3℃ 35.6℃河南省郑州 -7℃ 35.6℃洛阳 -7℃ 35.9℃开封 -7℃ 35.6℃ 三门峡 -7℃ 35.2℃信阳 -7℃ 35.1℃平顶山 -7℃ 35.5℃驻马店 -7℃ 35.5℃湖北省武汉 -5℃ 35.2℃ 江陵 -4℃ 34.6℃黄石 -4℃ 35.7℃湖南省长沙 -3℃ 35.8℃ 岳阳 -4℃ 34.1℃常德 -3℃ 35.3℃邵阳 -3℃ 34.8℃贵州贵阳 -3℃ 30.0℃ 遵义 -3℃ 31.7℃威宁 -7℃ 24.5℃安顺 -4℃ 27.3℃云南昭通 -6℃ 27.1℃陕西省 汉中 -3℃ 32.4℃冬季空气调节室外计算温度-8℃~-3℃(含-3℃)之间的城市因为温度冬季空气调节室外计算温度-20℃~-8℃(含-8℃)之间的城市省城市 冬季空气调节 夏季空气调节室外计算温度 室外计算温度北京市 -12℃ 33.2℃天津市 -11℃ 33.4℃唐山 -12℃ 32.7℃保定 -11℃ 34.8℃ 石家庄 -11℃ 35.1℃邢台 -11℃ 35.0℃承德 -17℃ 32.3℃张家口 -18℃ 31.6℃山西省太原 -15℃ 31.2℃阳泉 -13℃ 32.5℃运城 -9℃ 35.5℃辽宁省 大连 -14℃ 28.4℃锦州 -17℃ 31.0℃江苏省徐州 -8℃ 34.8℃山东省济南 -10℃ 34.8℃ 青岛 -9℃ 29.0℃淄博 -12℃ 34.7℃潍坊 -11℃ 34.0℃河南省安阳 -10℃ 35.0℃新乡 -8℃ 35.1℃商丘 -9℃ 35.1℃西藏拉萨 -8℃ 22.8℃陕西省延安 -15℃ 32.1℃ 宝鸡 -8℃ 33.7℃西安 -8℃ 35.2℃榆林 -19℃ 31.6℃甘肃省 敦煌 -17℃ 34.1℃酒泉 -19℃ 30.0℃青海 西宁 -15℃ 25.9℃格尔木 -18℃ 26.6℃宁夏 银川 -18℃ 30.6℃ 石嘴山 -18℃ 31.5℃注: ◎ 各地区根据不同使用环境、用途选用适合的机型;◎ L、S、Z型热泵适用工作环境-8--+45℃;◎ U型热泵适用工作环境-12—+45℃及高湿地区;◎ DS型热泵适用工作环境-20—+45℃及高湿地区。
