第八章 电力系统暂态稳定
第一节 暂态稳定概述
暂态稳定分析：不宜作线性化的干扰分析，例如（新控制方式）、短路、断线、机组切除（负荷突增）、甩负荷（负荷突减）等。
能保持暂态稳定：扰动后，系统能达到稳态运行。
分析暂态稳定的时间段：
起始：0~1s，保护、自动装置动作，但调节系统作用不明显，发电机采用qE、PT 恒定模型；
中间：1~5s，AVR、PT的变化明显，须计及励磁、调速系统各环节；
后期：5s~mins ，各种设备的影响显著，描述系统的方程多。
基本假定：⑴ 网络中，ω=ω0 （网络等值电路同稳态分析）
⑵ 只计及正序基波分量，短路故障用正序增广网络表示
第二节 简单系统的暂态稳定分析
一．物理过程分析
发电机采用E’模型。
故障前：
221TLTdIxxxxx 电源电势节点到系统的直接电抗
sinIIxUEP
故障中，
xxxxxxxxxxTLTdTLTdII)2)(()2()(2122
sinIIIIxUEP ~ constU
constU E
constU E
jxΔ 故障切除后：
21TLTdIIIxxxxx
sinIIIIIIxUEP
功角特性曲线为：
故障发生后的过程为：
运行点变化 原因 结果
a→b 短路发生 PT>PE, 加速，ω上升，δ增大
b→c ω上升，δ增大 ω>ω0 ,动能增加
c→e
故障切除 PTω0 ，δ继续增大
e→f 动能释放 减速，当ωf =ω0，动能释放完毕，δm角达最大
f→k PT
电力系统暂态分析课件 (一)
电力系统暂态分析是电力系统最常用的计算方法之一，主要是用来解决系统中的瞬态问题。电力系统暂态分析课件是这门课程必备的教学资料，本文将对电力系统暂态分析课件进行详细介绍。
一、课件结构
电力系统暂态分析课件通常包括以下内容：电缆模型、线路模型、母线模型、发电机模型、输电线路故障分析、暂态稳定性分析、阻燃电缆故障（以地故障为例）等。
二、课件内容
1.电缆模型
电缆模型包括绝缘电缆、挤包电缆和油浸电缆等模型。其中，绝缘电缆通常用于高压电缆，挤包电缆用于低压电缆，而油浸电缆主要应用于高压变压器中。
2.线路模型
线路模型主要用于分析输电线路的瞬态过程，以确定瞬态稳定性。线路模型包括单线图、振荡频率、内电流的幅值、相位和方向以及线路阻抗等。
3.母线模型
母线模型用于分析电力系统中的母线瞬态问题。母线模型包括母线接地故障、短路故障和断路故障等。
4.发电机模型
发电机模型用于分析电力系统中的发电机瞬态问题。发电机模型包括稳态模型和暂态模型。
5.输电线路故障分析
输电线路故障分析主要用于分析输电线路故障引起的瞬态问题。输电线路故障分析主要包括过电压试验、故障距离计算和线路故障的类型等。
6.暂态稳定性分析
暂态稳定性分析主要用于分析电力系统是否能够从瞬态过程中恢复稳态。暂态稳定性分析涉及到短路电流和短路电阻等。
7.阻燃电缆故障
阻燃电缆故障是电缆故障中最常见的问题之一。这种故障通常在电缆内部发生，由于内部各种原因而引起故障，如通电时间过长、电压过高等。
三、使用方法
电力系统暂态分析课件的使用一般需要安装类似于Matlab等软件。学生需要根据课程大纲下达的任务，结合教材和课件进行学习。课件中包含了大量的算例，可以让学生熟悉系统暂态分析的具体操作过程。
四、总结
电力系统暂态分析课件是电力系统暂态分析课程必备的教学资料。其结构清晰、内容全面，能够帮助学生更好地掌握系统暂态分析的基础知识和实际操作技能。通过对电力系统暂态分析课件的学习，学生可以更好地理解电力系统的暂态问题，为今后的工作提供指导。
第六章 电力系统暂态稳定分析
6。1概述
在正常的稳态运行情况下，电力系统中各发电机组输出的电磁转矩和原动机输入的机械转矩平衡，因此所有发电机转子速度保持恒定。但是电力系统经常遭受到一些大干扰的冲击，例如发生各种短路故障,大容量发电机、大的负荷、重要输电设备的投入或切除等等.在遭受大的干扰后，系统中除了经历电磁暂态过程以外，也将经历机电暂态过程。事实上，由于系统的结构或参数发生了较大的变化,使得系统的潮流及各发电机的输出功率也随之发生变化,从而破坏了原动机和发电机之间的功率平衡，在发电机转轴上产生不平衡转矩，导致转子加速或减速.一般情况下,干扰后各发电机组的功率不平衡状况并不相同，加之各发电机转子的转动惯量也有所不同、使得各机组转速变化的情况各不相同。这样，发电机转子之间将产生相对运动，使得转子之间的相对角度发生变化，而转子之间相对角度的变化又反过来影响各发电机的输出功率，从而使各个发电机的功率、转速和转子之间的相对角度继续发生变化.
与此同时，由于发电机端电压和定子电流的变化，将引起励磁调节系统的调节过程；由于机组转速的变化，将引起调速系统的调节过程；由于电力网络中母线电压的变化，将引起负荷功率的变化；网络潮流的变化也将引起一些其他控制装置(如SVC、TCSC、直流系统中的换流器）的调节过程，等等。所有这些变化都将直接或间接地影响发电机转抽上的功率平衡状况。
以上各种变化过程相互影响,形成了一个以各发电机转子机械运动和电磁功率变化为主体的机电暂态过程。
电力系统遭受大干扰后所发生的机电暂态过程可能有两种不同的结局。—种是各发电机转子之间的相对角度随时间的变化呈摇摆(或振荡)状态,且振荡幅值逐渐衰减，各发电机之间的相对运动将逐渐消失，从而系统过渡到一个新的稳态运行情况,各发电机仍然保持同步运行。这时,我们就称电力系统是暂态稳定的.另—种结局是在暂态过程中某些发电机转子之间始终存在着相对运动，使得转子间的相对角度随时间不断增大、最终导致这些发电机失去同步.这时称电力系统是暂态不稳定的。当一台发电机相对于系统中的其他机失去同步时，其转子将以高于或低于需要产生系统频率下电势的速度运行，旋转的定子磁场（相应于系统频率)与转子磁场之间的滑动将导致发电机输出功率、电流和电压发生大幅度摇摆，使得一些发电机和负荷被迫切除，严重情况下甚至导致系统曲解列或瓦解.

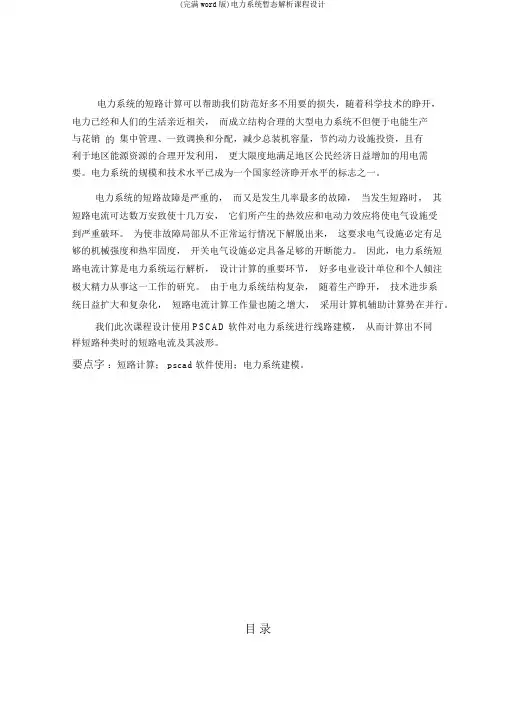

(完满word版)电力系统暂态解析课程设计
电力系统的短路计算可以帮助我们防范好多不用要的损失，随着科学技术的睁开，电力已经和人们的生活亲近相关， 而成立结构合理的大型电力系统不但便于电能生产与花销 的 集中管理、一致调换和分配，减少总装机容量，节约动力设施投资，且有利于地区能源资源的合理开发利用， 更大限度地满足地区公民经济日益增加的用电需要。电力系统的规模和技术水平已成为一个国家经济睁开水平的标志之一。
电力系统的短路故障是严重的， 而又是发生几率最多的故障， 当发生短路时， 其短路电流可达数万安致使十几万安， 它们所产生的热效应和电动力效应将使电气设施受到严重破环。 为使非故障局部从不正常运行情况下解脱出来， 这要求电气设施必定有足够的机械强度和热牢固度， 开关电气设施必定具备足够的开断能力。 因此，电力系统短路电流计算是电力系统运行解析， 设计计算的重要环节， 好多电业设计单位和个人倾注极大精力从事这一工作的研究。 由于电力系统结构复杂， 随着生产睁开， 技术进步系统日益扩大和复杂化， 短路电流计算工作量也随之增大， 采用计算机辅助计算势在并行。
我们此次课程设计使用 PSCAD 软件对电力系统进行线路建模， 从而计算出不同样短路种类时的短路电流及其波形。
要点字 ：短路计算； pscad 软件使用；电力系统建模。
目 录 (完满word版)电力系统暂态解析课程设计
大纲
1 归纳 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1
要求 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1
内容 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 5
目的 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 6
2 短路故障解析 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 6
不 称故障的解析 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 6
