KBSGZY移变说明书

  • 格式：pdf
  • 大小：1.15 MB
  • 文档页数：26

目 录前言 (III)1.概述 (1)2.技术数据 (2)3.结构特征 (11)4.安装与调试 (14)5.移动变电站操作 (15)6.故障分析与排除 (17)7.维修与防护 (17)8.运输与贮存 (18)9.订货须知 (18)附1:电气原理图附2:产品质量信息反馈单前 言本说明书按照GB 9969.1-1998工业产品使用说明书 总则 进行编制。

KBSGZY系列矿用隔爆型移动变电站（以下简称移动变电站）系列产品性能参数符合国家标准GB 3836.1～3-2000爆炸性气体环境电气设备和GB 8286-2005矿用隔爆型移动变电站的要求，符合电光防爆电气(宿州)有限公司企业标准Q/DG 02-2007矿用隔爆型移动变电站的要求。

警告：本产品属于高压设备，危险！用户在使用时必须按说明书要求操作，严禁带电开盖，严禁损伤隔爆面！使用前请认真阅读使用说明书！1.概述1.1产品性能和适用范围：KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。

高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。

铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。

本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将一次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电力输送和做综合机械化采煤电源之用。

1.2使用条件：a)海拔不超过1000m；b)环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃；c)空气相对湿度：不大于95﹪（﹢25℃时）；d)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e)无强烈颠簸、震动和与垂直面的斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的场所；h)电源电压的波形近似于正弦波；i)三相电源电压近似对称。

1.3执行标准：GB 8286—2005 矿用隔爆型移动变电站Q/DG 02—2007 矿用隔爆型移动变电站1.4型号含义1.4.1防爆类型：矿用隔爆型1.4.2防爆标志：ExdⅠ1.4.3移动变电站以如下型号作为标志：K B S G ZY —□/□/ 3.45二次侧额定电压/kV(非此电压等级此处无标示)一次侧额定电压/kV额定容量/kVA移动变电站干式三相隔爆型矿用举例：矿用隔爆型三相干式2500kVA、一次电压10kV、二次电压3.45kV级组合式移动变电站型号为：KBSGZY-2500/10/3.45。

2.技术数据2.1移动变电站由矿用隔爆型干式变压器（以下简称干式变压器）、移动变电站用高压真空开关（以下简称高压真空开关）和移动变电站用低压保护箱（以下简称低压保护箱）组成。

2.2移动变电站额定性能参数见表1（第3、4页）。

2.3移动变电站用高压真空开关、干式变压器、低压保护箱配置见表2（第5、6页）。

2.4移动变电站用高压负荷开关、干式变压器、低压馈电开关配置见表3（第7页）。

2.5移动变电站温升限值2.5.1运行在海拔和环境温度符合用途和适合范围规定的条件。

其线圈和铁心表面的温升不超过表4所列的限值。

表4部 位 绝缘系统的温度/℃ 温升限值/K线圈（用电阻法测量的温升）180（H级） 125铁心表面 — 使相邻绝缘材料不致损伤的温度2.5.2当运行地点的环境温度超过规定时，则线圈的温升限值应降低。

超过的温度小于或等于5℃，降低5K；超过的温度大于5℃但小于或等于10℃，降低10K；超过的温度大于10℃，温升限值由制造厂和用户协商确定。

3表1 移动变电站额定性能参数 额定电压及分接电压 损耗/W型号 额定容量kVA 高压/kV 高压分接/％ 低压/kV 联结组标号 空载 负载 空载电流/％ 短路阻抗％ 质量kg 外形尺寸 长×宽×高/mmKBSGZY-100/6 100 520 920 2.5 2750 3600×1200×1320KBSGZY-200/6 200 820 1550 2 3600 3610×1200×1470KBSGZY-315/6 315 1100 2150 1.8 3900 3800×1200×1500KBSGZY-400/6 400 1300 2600 1.8 4780 3860×1200×1520KBSGZY-500/6 500 1500 3100 1.5 5100 3990×1200×1600KBSGZY-630/6 630 1800 3680 1.5 5500 4090×1200×1630KBSGZY-800/6 800 2050 4500 1.0 6700 4190×1200×1660KBSGZY-1000/6 1000 2350 5400 1.0 7470 4250×1200×1700KBSGZY-1250/6 1250 1.2/0.693 Yy0(d11) 2750 6500 1.0 7920 4340×1200×1785KBSGZY-1600/6 1600 3350 8000 0.8 49500 4410×1200×1820KBSGZY-2000/6 2000 1.2 Yy03800 9500 0.6 4.5 110004490×1200×1870KBSGZY-1600/6/3.45 1600 3350 8000 0.8 4 9500 4410×1200×1820KBSGZY-2000/6/3.45 2000 Yyn03800 9500 0.6 4.5 110004490×1200×1870KBSGZY-2500/6/3.45 2500 6 ±53.45 Dyn114500 10600 0.6 5 129004690×1320×20154表1（续） KBSGZY-100/10 100560 1050 2.5 3200 3650×1200×1470 KBSGZY-200/10 200 950 1800 2 3720 3790×1200×1550KBSGZY-315/10 315 1300 2500 1.8 4100 3910×1200×1650KBSGZY-400/10 400 1500 3000 1.8 5000 3940×1200×1650KBSGZY-500/10 500 1750 3500 1.5 5400 4110×1200×1670KBSGZY-630/10 630 2000 4100 1.5 5600 4190×1200×1730KBSGZY-800/10 800 2300 5100 1.2 4 6900 4200×1200×1740KBSGZY-1000/10 1000 2600 6100 1.2 7600 4280×1200×1750KBSGZY-1250/10 1250 1.2/0.693 Yy0(d11) 3100 7400 1.0 4.5 8400 4420×1200×1850KBSGZY-1600/10 1600 3800 8500 1.0 104004530×1200×1900KBSGZY-2000/10 2000 1.2 Yy0 4500 9700 0.7 131004590×1300×2000 KBSGZY-1600/10/3.451600 3800 8500 1.0 104004530×1200×1900 KBSGZY-2000/10/3.452000 4500 9700 0.7 5 131004590×1300×2000KBSGZY-2500/103.45 2500 10 ±5 3.45 Yyn0 5200 10800 0.6 5.5 143004790×1360×2200轨距/mm 600或900 额定频率/Hz 50 相数 3注1：负载损耗和短路阻抗为145℃（绝缘耐热等级与H 级的参考温度）时之值；注2：质量与外形尺寸为移动变电站配置高压真空开关和低压保护箱时之值；注3：根据用户需要，可提供联结组标号为Dyn11、Dy11及其他电压组合和联结组标号产品。

5表2 移动变电站用高压真空开关、干式变压器、低压保护箱配置移动变电站 高压真空开关 干式变压器 低压保护箱型号规格 型号规格 短路开断电流 型号规格 型号规格 短路开断电流 KBSGZY-100/6 KBG-75/6YA KBSG-100/6YZ BXBD-400/1140(660)YA —KBSGZY-200/6 KBG-75/6YA KBSG-200/6YZ BXBD-400/1140(660)YA —KBSGZY-315/6 KBG-75/6YA KBSG-315/6YZ BXBD-400/1140(660)YA —KBSGZY-400/6 KBG-75/6YA KBSG-400/6YZ BXBD-400/1140(660)YA —KBSGZY-500/6 KBG-75/6YA KBSG-500/6YZ BXBD-500/1140(660)YA —KBSGZY-630/6 KBG-75/6YA KBSG-630/6YZ BXBD-630/1140(660)YA —KBSGZY-800/6 KBG-100/6YA KBSG-800/6YZ BXBD-800/1140(660)YA —KBSGZY-1000/6 KBG-100/6YA KBSG-1000/6YZ BXBD-1000/1140(660)YA —KBSGZY-1250/6 KBG-150/6YA KBSG-1250/6YZ BXBD-1200/1140(660)YA —KBSGZY-1600/6 KBG-200/6YA KBSG-1600/6YZ BXBD-800/1140(660)YA —KBSGZY-2000/6 KBG-200/6YA KBSG-2000/6YZ BXBD-1000/1140(660)YA —KBSGZY-1600/6/3.45 KBG-200/6YA KBSG-1600/6YZ BXBD-400/3300YA —KBSGZY-2000/6/3.45 KBG-200/6YA KBSG-2000/6YZ BXBD-400/3300YA —KBSGZY-2500/6/3.45 KBG-315/6YA12.5kAKBSG-2500/6YZ BXBD-500/3300YA —6表2（续）KBSGZY-100/10 KBG-50/10YA KBSG-100/10YZ BXBD-400/1140(660)YA —KBSGZY-200/10 KBG-50/10YA KBSG-200/10YZ BXBD-400/1140(660)YA —KBSGZY-315/10 KBG-50/10YA KBSG-315/10YZ BXBD-400/1140(660)YA —KBSGZY-400/10 KBG-50/10YA KBSG-400/10YZ BXBD-400/1140(660)YA —KBSGZY-500/10 KBG-50/10YA KBSG-500/10YZ BXBD-500/1140(660)YA —KBSGZY-630/10 KBG-50/10YA KBSG-630/10YZ BXBD-630/1140(660)YA —KBSGZY-800/10 KBG-50/10YA KBSG-800/10YZ BXBD-800/1140(660)YA —KBSGZY-1000/10 KBG-75/10YA KBSG-1000/10YZ BXBD-1000/1140(660)YA —KBSGZY-1250/10 KBG-75/10YA KBSG-1250/10YZ BXBD-1200/1140(660)YA —KBSGZY-1600/10 KBG-100/10YA KBSG-1600/10YZ BXBD-800/1140(660)YA —KBSGZY-2000/10 KBG-200/10YA KBSG-2000/10YZ BXBD-1000/1140(660)YA —KBSGZY-1600/10/3.45 KBG-100/10YA KBSG-1600/10/3.45YZ BXBD-400/3300YA —KBSGZY-2000/10/3.45 KBG-200/10YA KBSG-2000/10/3.45YZ BXBD-400/3300YA —KBSGZY-2500/10/3.45 KBG-315/10YA12.5kAKBSG-2500/10/3.45YZ BXBD-500/3300YA —7表3 移动变电站用高压负荷开关、干式变压器、低压馈电开关配置 移动变电站 高压负荷开关 干式变压器 低压馈电开关型号规格 型号规格 开断额定电流 型号规格 型号规格 短路通断电流kA KBSGZY-100/6 KBG2-100/6FY KBSG-100/6YZ KBZ-400/1140(660)YKBSGZY-200/6 KBG2-100/6FY KBSG-200/6YZ KBZ-400/1140(660)Y KBSGZY-315/6 KBG2-100/6FY KBSG-315/6YZ KBZ-400/1140(660)YKBSGZY-400/6 KBG2-100/6FY KBSG-400/6YZ KBZ-400/1140(660)Y7.5/9.0 KBSGZY-500/6 KBG2-100/6FY KBSG-500/6YZ KBZ-500/1140(660)Y 9/12.5 KBSGZY-630/6 KBG2-100/6FY KBSG-630/6YZ BKD16-630Z/1140(660)Y 15 KBSGZY-800/6 KBG2-100/6FY KBSG-800/6YZ KBZ16-800/1140(660)YA KBSGZY-1000/6 KBG2-100/6FY KBSG-1000/6YZ KBZ16-1000/1140(660)YA15/20 KBSGZY-100/10 KBG2-100/10FY KBSG-100/10YZ KBZ-400/1140(660)YKBSGZY-200/10 KBG2-100/10FY KBSG-200/10YZ KBZ-400/1140(660)Y KBSGZY-315/10 KBG2-100/10FY KBSG-315/10YZ KBZ-400/1140(660)YKBSGZY-400/10 KBG2-100/10FY KBSG-400/10YZ KBZ-400/1140(660)Y7.5/9.0 KBSGZY-500/10 KBG2-100/10FY KBSG-500/10YZ KBZ-500/1140(660)Y 9/12.5 KBSGZY-630/10 KBG2-100/10FY KBSG-630/10YZ BKD16-630Z/1140(660)Y 15 KBSGZY-800/10 KBG2-100/10FY KBSG-800/10YZ KBZ16-800/1140(660)YA KBSGZY-1000/10 KBG2-100/10FY 100A ，开断30次KBSG-1000/10YZ KBZ16-1000/1140(660)YA15/202.5.3当运行地点海拔超过1000m，但试验地点海拔不超过1000m，则表4中线圈的温升限值，按超过1000m的高度部分以每500m为一级降低2.5%。

合集下载

KBSGZY2-T矿用隔爆型移变电站说明书

KBSGZY2-T矿用隔爆型移变电站说明书


4
6000±5％
1200/693 3450
Yy0（d11） Yyn0
2050 2350
4500 5400
4 4
本系列矿用隔爆型移动变电站变压器器身为 H 级绝缘等级，3150 及 4000kVA 两个产品为 C 级绝缘。 采用高品质的 NOMEX®绝缘材料制造的非包封式结构。其高、低压线圈采用 NOMEX®至纸做绝缘材料，经 VPI 真空压力浸渍 H 级无溶剂漆，再经高温固化。铁心采用优质高导磁率冷轧硅钢片，心柱为椭圆截面， 45°全斜接缝，上、下铁轭用拉板、拉带紧固，结构先进、紧凑、可靠。隔爆壳体采用波纹筒式结构， 该筒采用优质深冲钢板一次液压成型，筒的上下为圆弧形，散热性能好，机械强度高，结构紧凑。本产 品具有节能、过载能力强、局部放电量小、可靠性高、运行寿命长、防潮、防霉、防盐雾、阻燃、无污 染、体积小、重量轻，壳体顶部不积水且不易积尘等优点，适合于矿井中使用。 二、产品防爆型式及防爆标志
KBSGZY2-T 矿用隔爆型移变电站
一 产品介绍 KBSGZY2-T 矿用隔爆型移变电站是一种煤矿井下用于有爆炸性气体环境下作供、配电的设备，该产
品包括 10KV 和 6KV 两个系列,容量从 100kVA～4000kVA。其组成部分由矿用隔爆型移动变电站用的矿用 干式变压器、移动变电站用矿用隔爆型高压开关和移动变电站用矿用隔爆型低压开关三个部分组合而 成。
本系列产品防爆型式为隔爆型，防爆标志为“ExdI” 三、 产品结构
矿用隔爆型移动变电站的整体结构是由矿用隔爆干式变压器和高、低压开关经过机电方式连接成一 个整体。高压电源经高压开关的引入装置，接到高压开关，低压电源经电缆引入装置，与矿用输出电缆 配合。
1、 矿用隔爆型移动变电站用干式变压器 1.1 矿用隔爆型移动变电站用干式变压器主要由内部的器身和波纹式S G Z Y 3 -T-

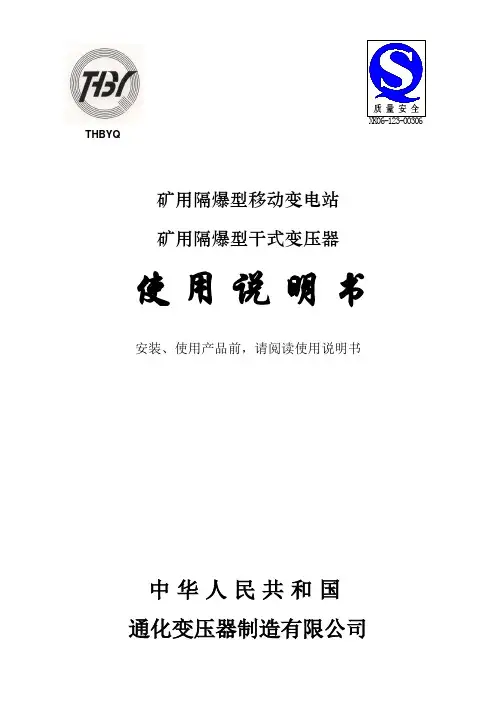

KBSGZY矿用隔爆型移动变电站(干式变压器)使用说明书

KBSGZY矿用隔爆型移动变电站(干式变压器)使用说明书

XK06-123-00306 THBYQ矿用隔爆型移动变电站矿用隔爆型干式变压器使用说明书安装、使用产品前，请阅读使用说明书中华人民共和国通化变压器制造有限公司目录1随机文件明细表. . . . . . . . . . . . . . . . . . . . . . . . . . . . ii 2产品使用说明书. . . . . . . . . . . . . . . . . . . . . . . . . . 1~321 概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 结构概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 技术特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94 外形尺寸及重量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165 安装、调整. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 276 使用、操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 277 运输、储存. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 288 产品验收. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 289 故障原因和处理方法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2910 备品备件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3111 订货须知. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3012 产品质量承诺及售后服务. . . . . . . . . . . . . . . . . . . . . . . . . . . 3013 与我们联系. . . . . . .. . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . 30i矿用隔爆型移动变电站随机文件明细表ii通化变压器制造有限公司矿用隔爆型移动变电站矿用隔爆型干式变压器产品使用说明书1 概述1.1 说明书适用范围本说明书适用于KBSGZY系列矿用隔爆型移动变电站和KBSG系列矿用隔爆型干式变压器。

移动变电站技术规范书KBSGZY-2-800

移动变电站技术规范书KBSGZY-2-800

滕州市东大矿业有限责任公司移动变电站高低压开关技术规范书甲方：滕州市东大矿业有限责任公司乙方：泰安众诚矿山自动化有限公司经过双方共同协商，就滕州市东大矿业有限责任公司移动变电站高低压开关有关技术问题达成以下协议：1. 总则1.1 本设备技术规范书适用于滕州市东大矿业有限责任公司东大煤矿井下矿用隔爆型移动变电站。

本设备技术规范书仅提出矿用隔爆型移动变电站高低压开关的基本技术参数。

1.2 本设备技规术范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应提供符合本规范书和工业标准的优质产品。

1.3 如果乙方没有以书面形式对本规范书的条文提出异议，则意味着乙方提供的设备完全符合本规范书的要求。

1.4 本技术规范书所使用的标准如遇与乙方执行的标准不一致时，按较高标准执行。

1.5 本技术规范书经甲、乙双方确认后作为订货合同的技术附件（代技术协议书），与合同正文具有同等法律效力。

1.6 本技术规范书未尽事宜，由甲、乙双方协商确定。

1.7 生产厂家应向东大煤矿提供与本技术规范书相符的产品样板及使用说明书,偏差之处必须说明并取得东大煤矿的同意。

2. 技术要求2.1 应遵循的主要现行标准GB 3836.1-2000 《爆炸性环境电气设备通用要求》GB 3836.2-2000 《爆炸性环境电气设备隔爆型》2.2 环境条件2.2.1 周围环境温度最高温度：不高于+40℃最低温度：不低于-20℃海拔高度：不高于1000m2.2.3 适用于煤矿井下采煤工作面及掘进工作面。

2.3 矿用隔爆型移动变电站高压配电箱基本技术参数2.3.1型号：KBG -250/10Y矿用隔爆型移动变电站用高压真空开关1、额定电流：250A2、额定电压：10Kv，最高工作电压：12Kv3、额定短路开断电流：12.5KA4、额定热稳定电流：12.5KA5、额定热稳定时间：2S6、额定动稳定电流（峰值）：31.5KA7、额定关合电流（峰值）：31.5KA8、额定短路开断电流的开断次数：30次9、10、高压侧：配用10 kV矿用隔爆型真空配电装置PBG1-100A/10Kv，短路、失压、过流、接地等保护齐全。

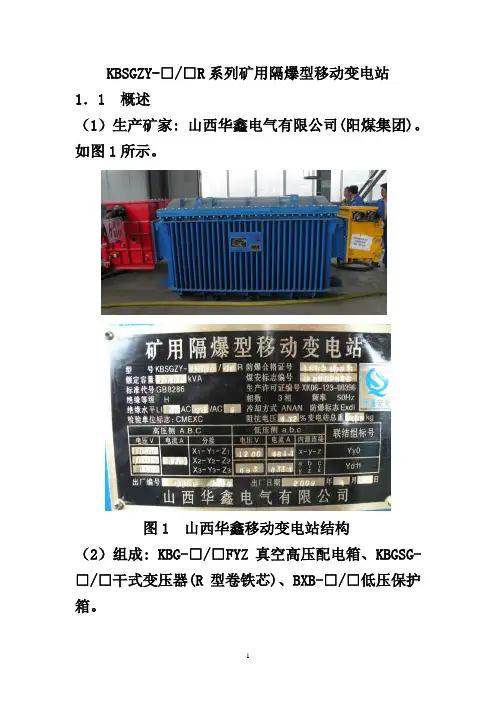

KBSGZY讲义(阳泉局产)
