超声波风速风向仪设计1.研究背景及意义风速测量在工业生产和科学实验中都有广泛的应用，尤其在气象领域，风速测量更有着重要的价值。

风速测量，常用的仪表有杯状风速计、翼状风速计、热敏风速计和超声波风速计。

杯状风速计和翼状风速计使用方便，但其惰性和机械摩擦阻力较大，只适合于测定较大的风速。

热敏风速计利用热敏探头，其工作原理是基于冷冲击气体带走热元件上的热量，借助一个调节开元器件保持温度恒定，此时调节电流和流速成正比。

这种测量方法需要人为的干预，而且此仪表在湍流中使用时，来自各个方向的气流同时冲击热元件，会影响到测量结果的准确性。

现阶段常采用基于超声波传播速度受风速影响因而增减原理制成的超声波风速仪表，与其它各类仪表相比较，其优势在于：安装简单，维护方便；不需要考虑机械磨损，精度较高；不需要人为的参与，可完全智能化。

2.国外研究历史及发展状况超声波可用于测量，是因为在超声波在传播过程中，会加载流体的流速信息，这些信息经过分离处理，便可以得到流体的流速。

70年代中后期，大规模集成电路技术的飞速发展，高精度的时间测量成为一件轻而易举的事情，再加上高性能的、动作非常稳定的PLL（锁相环路）技术的应用，使得超声波流量计的稳定可靠性得到了初步的保证。

同时为了消除声速变化对测量精度的影响，出现了频差法、锁相频差法等。

该类方法测量周期短，响应速度快，而且几乎完全消除了声速对测量精度的影响。

80年代，超声波测量出现了新的方法，比如射束位移法、多普勒法和相关噪声法等等。

90年代才真正实现了高精度超声波气体流量计。

从国、外超声波气体测量发展来看，国外机构开展这项工作的时间较早，到现在为止已经形成较为成熟的产品。

当今世界，超声波流量计用于气体流量计的研究与开发方面，荷兰的工nstromet公司、英国的Dnaiel公司以及美国的Cnotrolotmo公司均做出了大量的工作并取得了较好的应用效果,其销售份额也排在前几位。

日本在超声波气体流量计的设计方面也具有很大的优势，在消除管外传播时间、提高仪器精度和缩短响应时间方面有独到之处。

超声波风速风向仪设计汇总硬件设计方面，首先需要设计超声波传感器模块。

该模块由超声波发射器和接收器组成。

超声波发射器产生超声波信号，而接收器接收回波信号。

这两个模块之间的距离可以确定风速的大小。

接下来是信号处理模块的设计。

该模块将接收到的超声波信号进行放大和滤波处理，以减少噪声的干扰。

随后，模数转换器将模拟信号转换为数字信号。

为了确定风向，需要设计方位传感器模块。

该模块可以测量超声波传感器模块相对于北方的角度。

这将使我们能够确定风的方向。

算法设计方面，首先需要进行数据校准。

这个过程可以通过将风速仪放置在已知风速下进行校准。

通过比较已知的风速数据和测量的数据，我们可以确定校准系数。

这些系数将用于计算真实风速。

然后，需要设计算法来计算风速和风向。

这可以通过计算超声波传感器模块之间的距离差来实现。

距离差越大，风速越大。

同时，通过计算方位传感器模块相对于北方的角度，可以确定风的方向。

最后，还需要设计用户界面模块。

该模块用于显示风速和风向的数据。

可以使用LCD显示屏显示这些数据。

用户还可以通过按键来选择不同的功能和模式。

总结来说，超声波风速风向仪的设计包括硬件设计和算法设计两个方面。

硬件设计主要涉及超声波传感器模块和方位传感器模块的设计，以及信号处理模块和数据采集模块的设计。

算法设计主要涉及风速和风向的计算算法和数据校准算法。

同时，还需要设计用户界面模块来显示数据和提供用户交互。

这些设计可以使超声波风速风向仪准确地测量风速和风向，具有较高的实用性和可操作性。

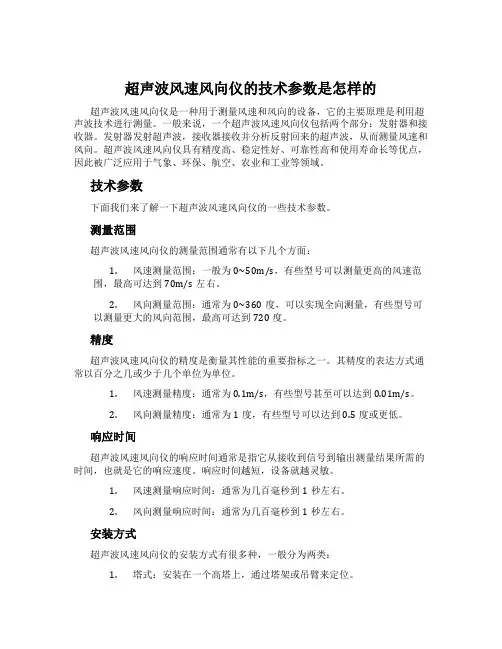

超声波风速风向仪的技术参数是怎样的超声波风速风向仪是一种用于测量风速和风向的设备，它的主要原理是利用超声波技术进行测量。

一般来说，一个超声波风速风向仪包括两个部分：发射器和接收器。

发射器发射超声波，接收器接收并分析反射回来的超声波，从而测量风速和风向。

超声波风速风向仪具有精度高、稳定性好、可靠性高和使用寿命长等优点，因此被广泛应用于气象、环保、航空、农业和工业等领域。

技术参数下面我们来了解一下超声波风速风向仪的一些技术参数。

测量范围超声波风速风向仪的测量范围通常有以下几个方面：1.风速测量范围：一般为0~50m/s，有些型号可以测量更高的风速范围，最高可达到70m/s左右。

2.风向测量范围：通常为0~360度，可以实现全向测量，有些型号可以测量更大的风向范围，最高可达到720度。

精度超声波风速风向仪的精度是衡量其性能的重要指标之一。

其精度的表达方式通常以百分之几或少于几个单位为单位。

1.风速测量精度：通常为0.1m/s，有些型号甚至可以达到0.01m/s。

2.风向测量精度：通常为1度，有些型号可以达到0.5度或更低。

响应时间超声波风速风向仪的响应时间通常是指它从接收到信号到输出测量结果所需的时间，也就是它的响应速度。

响应时间越短，设备就越灵敏。

1.风速测量响应时间：通常为几百毫秒到1秒左右。

2.风向测量响应时间：通常为几百毫秒到1秒左右。

安装方式超声波风速风向仪的安装方式有很多种，一般分为两类：1.塔式：安装在一个高塔上，通过塔架或吊臂来定位。

2.壁挂式：贴在墙壁上，可以固定在特定的位置进行测量。

需要注意的是，不同的安装方式对超声波风速风向仪的安装环境和要求不同，有针对性地选择安装方式可以更好地保障设备的性能。

总结总的来说，超声波风速风向仪是一种准确、可靠、稳定的设备，其技术参数包括测量范围、精度、响应时间以及安装方式等，这些参数的选择和设置对于保障设备的测量和运行能力有着至关重要的作用。

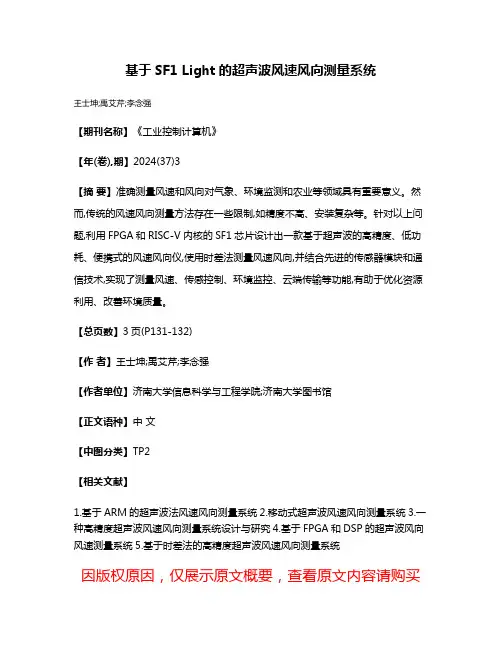

基于SF1 Light的超声波风速风向测量系统
王士坤;禹艾芹;李念强
【期刊名称】《工业控制计算机》
【年(卷),期】2024(37)3
【摘要】准确测量风速和风向对气象、环境监测和农业等领域具有重要意义。

然而,传统的风速风向测量方法存在一些限制,如精度不高、安装复杂等。

针对以上问题,利用FPGA和RISC-V内核的SF1芯片设计出一款基于超声波的高精度、低功耗、便携式的风速风向仪,使用时差法测量风速风向,并结合先进的传感器模块和通信技术,实现了测量风速、传感控制、环境监控、云端传输等功能,有助于优化资源利用、改善环境质量。

【总页数】3页(P131-132)
【作者】王士坤;禹艾芹;李念强
【作者单位】济南大学信息科学与工程学院;济南大学图书馆
【正文语种】中文
【中图分类】TP2
【相关文献】
1.基于ARM的超声波法风速风向测量系统
2.移动式超声波风速风向测量系统
3.一种高精度超声波风速风向测量系统设计与研究
4.基于FPGA和DSP的超声波风向风速测量系统
5.基于时差法的高精度超声波风速风向测量系统
因版权原因，仅展示原文概要，查看原文内容请购买。

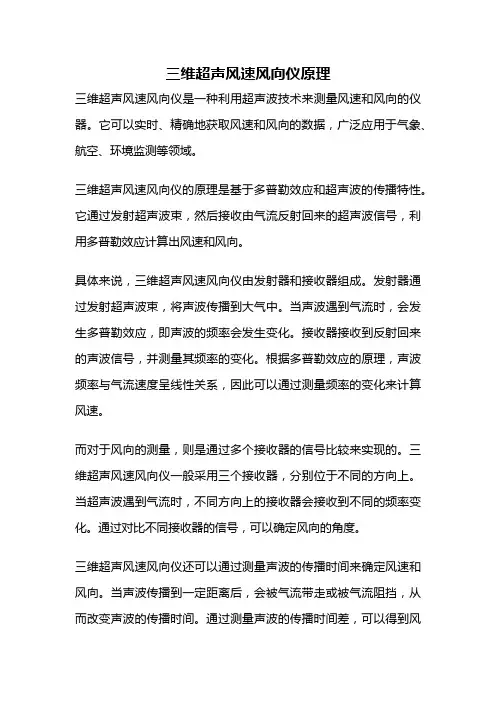

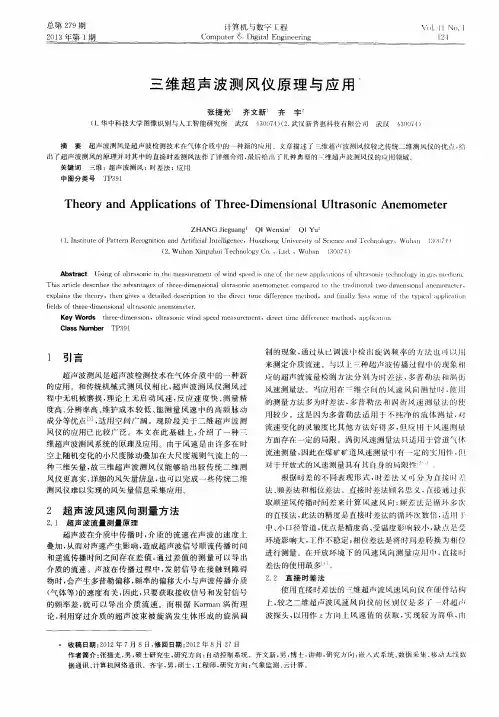

三维超声风速风向仪原理三维超声风速风向仪是一种利用超声波技术来测量风速和风向的仪器。

它可以实时、精确地获取风速和风向的数据，广泛应用于气象、航空、环境监测等领域。

三维超声风速风向仪的原理是基于多普勒效应和超声波的传播特性。

它通过发射超声波束，然后接收由气流反射回来的超声波信号，利用多普勒效应计算出风速和风向。

具体来说，三维超声风速风向仪由发射器和接收器组成。

发射器通过发射超声波束，将声波传播到大气中。

当声波遇到气流时，会发生多普勒效应，即声波的频率会发生变化。

接收器接收到反射回来的声波信号，并测量其频率的变化。

根据多普勒效应的原理，声波频率与气流速度呈线性关系，因此可以通过测量频率的变化来计算风速。

而对于风向的测量，则是通过多个接收器的信号比较来实现的。

三维超声风速风向仪一般采用三个接收器，分别位于不同的方向上。

当超声波遇到气流时，不同方向上的接收器会接收到不同的频率变化。

通过对比不同接收器的信号，可以确定风向的角度。

三维超声风速风向仪还可以通过测量声波的传播时间来确定风速和风向。

当声波传播到一定距离后，会被气流带走或被气流阻挡，从而改变声波的传播时间。

通过测量声波的传播时间差，可以得到风速和风向的信息。

三维超声风速风向仪在实际应用中具有许多优点。

首先，它可以实时、连续地监测风速和风向，无需人工干预。

其次，它具有高精度和高分辨率，可以准确地测量微风和低风速。

此外，三维超声风速风向仪还具有较长的使用寿命和较低的维护成本。

然而，三维超声风速风向仪也存在一些限制。

首先，它对环境条件的要求较高，如温度、湿度、大气压等因素会影响测量结果的准确性。

其次，它的测量范围和测量距离有限，一般适用于较小的空间范围内。

此外，三维超声风速风向仪的价格较高，限制了其在某些领域的广泛应用。

三维超声风速风向仪是一种利用超声波技术来测量风速和风向的先进仪器。

它通过多普勒效应和声波传播特性，实现了对风速和风向的实时、精确测量。

虽然它具有一定的限制，但在气象、航空、环境监测等领域具有重要的应用价值。

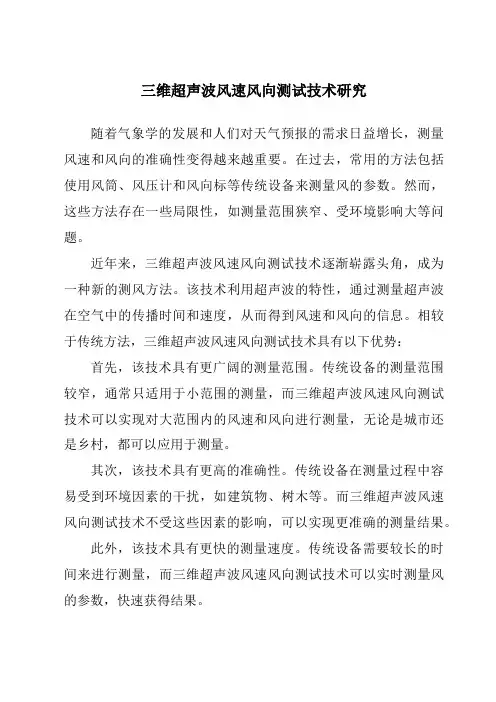

三维超声波风速风向测试技术研究
随着气象学的发展和人们对天气预报的需求日益增长，测量风速和风向的准确性变得越来越重要。

在过去，常用的方法包括使用风筒、风压计和风向标等传统设备来测量风的参数。

然而，这些方法存在一些局限性，如测量范围狭窄、受环境影响大等问题。

近年来，三维超声波风速风向测试技术逐渐崭露头角，成为一种新的测风方法。

该技术利用超声波的特性，通过测量超声波在空气中的传播时间和速度，从而得到风速和风向的信息。

相较于传统方法，三维超声波风速风向测试技术具有以下优势：首先，该技术具有更广阔的测量范围。

传统设备的测量范围较窄，通常只适用于小范围的测量，而三维超声波风速风向测试技术可以实现对大范围内的风速和风向进行测量，无论是城市还是乡村，都可以应用于测量。

其次，该技术具有更高的准确性。

传统设备在测量过程中容易受到环境因素的干扰，如建筑物、树木等。

而三维超声波风速风向测试技术不受这些因素的影响，可以实现更准确的测量结果。

此外，该技术具有更快的测量速度。

传统设备需要较长的时间来进行测量，而三维超声波风速风向测试技术可以实时测量风的参数，快速获得结果。

然而，三维超声波风速风向测试技术也存在一些挑战。

首先，该技术的设备成本较高，需要专业的仪器设备和技术人员进行操作。

其次，由于超声波在大气中传播受到一定的限制，该技术在复杂环境下的测量可能会受到一定的影响。

综上所述，三维超声波风速风向测试技术作为一种新兴的测风方法，在气象学和天气预报领域具有广阔的应用前景。

随着技术的不断发展和完善，相信该技术将能够更好地满足人们对风速和风向测量的需求，提高天气预报的准确性。

贝良超声波风速风向仪使用说明书
1.在合适的位置固定仪器主机和测量传感器。

2.根据仪器要求连接供电电缆。

3.将风速风向传感器与主机连接。

4.根据使用手册的说明进行校准。

使用步骤：
1.打开仪器的电源，启动设备。

2.选择测量模式，如：平均、瞬时、最大、最小等。

3.设置测量范围、采样频率等参数，根据实际情况进行调整。

4.根据测量结果判断天气状况，如风速和风向。

注意事项：
1.在安装和使用时，要注意防水、防震。

2.设备应安装在平坦、稳定的地面或平台上，避免因风吹、震动等外力干扰而影响精度。

3.在低温、高温、潮湿环境下，仪器的测量精度可能会受到影响。

4.在使用过程中，应注意保养和维护，避免损坏和故障。

5.在使用和维护时，应按照使用手册的指导进行操作。

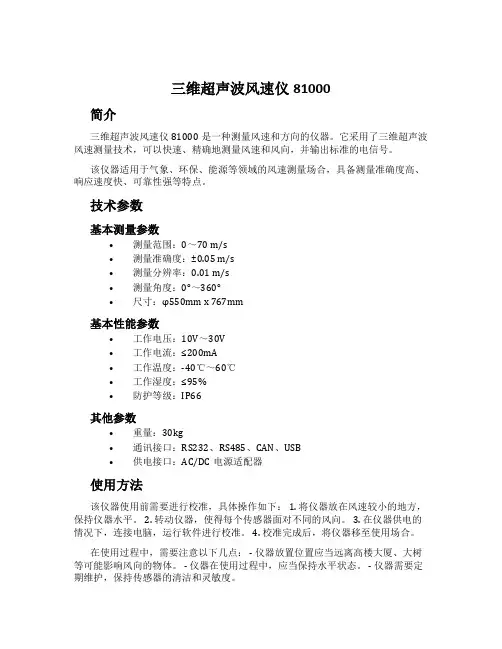

三维超声波风速仪81000简介三维超声波风速仪81000是一种测量风速和方向的仪器。

它采用了三维超声波风速测量技术，可以快速、精确地测量风速和风向，并输出标准的电信号。

该仪器适用于气象、环保、能源等领域的风速测量场合，具备测量准确度高、响应速度快、可靠性强等特点。

技术参数基本测量参数•测量范围：0～70 m/s•测量准确度：±0.05 m/s•测量分辨率：0.01 m/s•测量角度：0°～360°•尺寸：φ550mm x 767mm基本性能参数•工作电压：10V～30V•工作电流：≤200mA•工作温度：-40℃～60℃•工作湿度：≤95%•防护等级：IP66其他参数•重量：30kg•通讯接口：RS232、RS485、CAN、USB•供电接口：AC/DC电源适配器使用方法该仪器使用前需要进行校准，具体操作如下： 1. 将仪器放在风速较小的地方，保持仪器水平。

2. 转动仪器，使得每个传感器面对不同的风向。

3. 在仪器供电的情况下，连接电脑，运行软件进行校准。

4. 校准完成后，将仪器移至使用场合。

在使用过程中，需要注意以下几点： - 仪器放置位置应当远离高楼大厦、大树等可能影响风向的物体。

- 仪器在使用过程中，应当保持水平状态。

- 仪器需要定期维护，保持传感器的清洁和灵敏度。

领域应用气象领域三维超声波风速仪81000可以用于气象观测站、气象预警站、气象卫星数据校验等气象领域的测量和研究。

环保领域三维超声波风速仪81000可以用于空气质量监测站、烟囱排口监测等环保领域的空气流动测量。

能源领域三维超声波风速仪81000可以用于风力发电、火力发电等能源领域的风速测量与研究。

扩展功能三维超声波风速仪81000可以与其他气象、环保、能源等相关领域的仪器相连接，实现更全面的数据采集和分析。

此外，该仪器的通讯接口支持多种协议，可以与多种不同类型的设备进行通讯。

同时，该仪器还具有数据存储和回放功能，可以方便用户进行数据管理和分析。

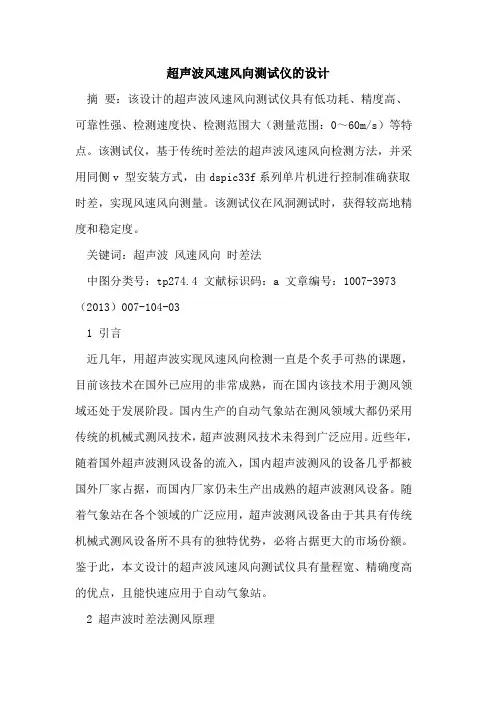

超声波风速风向测试仪的设计摘要：该设计的超声波风速风向测试仪具有低功耗、精度高、可靠性强、检测速度快、检测范围大（测量范围：0～60m/s）等特点。

该测试仪，基于传统时差法的超声波风速风向检测方法，并采用同侧v 型安装方式，由dspic33f系列单片机进行控制准确获取时差，实现风速风向测量。

该测试仪在风洞测试时，获得较高地精度和稳定度。

关键词：超声波风速风向时差法中图分类号：tp274.4 文献标识码：a 文章编号：1007-3973（2013）007-104-031 引言近几年，用超声波实现风速风向检测一直是个炙手可热的课题，目前该技术在国外已应用的非常成熟，而在国内该技术用于测风领域还处于发展阶段。

国内生产的自动气象站在测风领域大都仍采用传统的机械式测风技术，超声波测风技术未得到广泛应用。

近些年，随着国外超声波测风设备的流入，国内超声波测风的设备几乎都被国外厂家占据，而国内厂家仍未生产出成熟的超声波测风设备。

随着气象站在各个领域的广泛应用，超声波测风设备由于其具有传统机械式测风设备所不具有的独特优势，必将占据更大的市场份额。

鉴于此，本文设计的超声波风速风向测试仪具有量程宽、精确度高的优点，且能快速应用于自动气象站。

2 超声波时差法测风原理超声波在空气中传播时，顺风与逆风方向传播存在一个速度差，当传播固定的距离时，此速度差反映成一个时间差，这个时间差与待测风速具有线性关系。

对于特定风向传播（如东西方向或南北方向），可选用一对收发一体的超声波探头，保证两探头距离不变，按东西或南北方向放置，以固定频率顺序发射超声波，测量两个方向上超声波到达时间，由此得到顺风的传播速度和逆风的传播速度，经过系统处理换算即可得到风速值。

具体原理图见图1，首先1探头作为发射探头，2探头作为接收探头，进行测量时得到一个时间，然后2探头作为发射探头，1探头作为接收探头得到相对方向上的另一个时间。

图1 超声波风速、风向测量原理图设南北（或东西）两超声收发器的距离为d，顺风传输时间为t12，逆风传输时间为t21，风速为vw，超声波传播速度为vc，可得：=vc+vw=vc-vw化简可得：vw= （-）（1）该方法能准确测得单一方向的风速。

超声波风速风向仪设计一、介绍二、超声波发射与接收超声波风速风向仪的发射与接收系统是基于超声波传感器的，它包括一个发射器和多个接收器。

发射器通过产生超声波脉冲发射向前方，而接收器则用于接收回波信号。

发射和接收器之间的距离需要保持一定的间隔，以便能够准确测量回波的时间差。

三、测量回波时间差超声波风速风向仪通过测量回波的时间差来计算风速。

当超声波发射器发射脉冲后，它会遇到空气中的颗粒，从而产生回波。

接收器接收到回波信号后，通过测量回波的时间差来计算超声波在空气中传播所需的时间。

回波时间差越小，风速越快；回波时间差越大，风速越慢。

四、计算风速和风向在得到回波时间差后，通过计算风速和风向来实现对风的测量。

风速可以通过回波时间差与超声波在空气中传播的时间之比来计算。

风向则可以通过回波的相位差来计算，相位差的大小和方向可以确定风的来向。

通过将测得的风速和风向输出到显示屏或计算机上，用户可以实时了解当前的风速和风向信息。

五、其他考虑因素除了以上的关键设计要素外，超声波风速风向仪的设计还需要考虑其他因素，如传感器的精度、工作温度范围、防水性能、电池寿命等。

传感器的精度对于测量结果的准确性至关重要，高精度的传感器可以提供更加可靠和精确的测量结果。

工作温度范围需要根据实际应用场景进行选择，以确保仪器在各种环境条件下的正常工作。

防水性能则是用于保护仪器不受外界湿度和水分的侵蚀。

电池寿命则决定了仪器的使用寿命和便携性。

总结：超声波风速风向仪是一种用于测量风速和风向的仪器，其主要原理是通过发射超声波脉冲并测量回波的时间差来计算风速。

通过设计合适的超声波发射与接收系统、准确测量回波时间差、计算风速和风向等，可以实现精确、可靠的风速和风向测量。

同时还需要考虑其他因素如传感器的精度、工作温度范围、防水性能、电池寿命等，以满足各种实际应用场景的需求。

超声波测风速和风向的原理超声波测风速和风向的原理1. 引言风是大自然中非常重要的自然元素之一，对气象、环境、能源等领域都有着重要的影响。

测量和监测风速和风向是非常必要的。

而超声波测风速和风向的技术成为了一种广泛应用的方法。

本文将介绍超声波测风速和风向的原理，以及这项技术的优势和限制。

2. 超声波测风速的原理超声波测风速是一种利用超声波传播和接收的原理来测量风速的方法。

其基本原理是通过发送超声波脉冲并测量超声波传播时间来计算风速。

2.1 发送超声波脉冲超声波传感器通过发射脉冲声波来测量风速。

这些脉冲声波由超声波传感器中的发射器产生，并在大气中传播。

2.2 接收被反射的声波传感器同时也是一个接收器，它能够接收到从目标物体反射回来的超声波信号。

当超声波波束遇到风时，风会导致声波传播路径的变化，从而改变传播时间。

2.3 计算风速基于超声波的传播时间以及风速引起的传播路径的变化，可以利用一些特定的算法计算出当前的风速。

通常，超声波测风速仪会采用多组传感器以增加测量的准确性。

3. 超声波测风向的原理超声波测风向则利用了超声波传播方向的变化来测量风的方向。

它和超声波测风速的原理相似，但有一些特定的改进。

3.1 发送超声波脉冲同样地，超声波测风向也需要发送超声波脉冲，这些脉冲声波由超声波传感器中的发射器产生。

3.2 接收被反射的声波超声波传感器不仅能接收到从目标物体反射回来的声波信号，还可以检测到声波传播方向的变化。

当风吹动时，声波的传播路径会发生改变，通过分析这种改变，可以确定风的方向。

3.3 计算风向利用接收到的超声波信号以及传播路径的变化，可以进行计算得出当前的风向。

与测风速类似，为了增加测量准确性，超声波测风向常常会采用多个传感器的组合。

4. 超声波测风速和风向技术的优势和限制4.1 优势- 非接触性：超声波测风速和风向不需要与风直接接触，可以远距离地进行测量，非常方便和安全。

- 高精度：通过使用多组传感器和精确的算法，超声波测风速和风向可以提供相对较高的测量精度。
