转料平台施工方案

xxxx有限公司 2015年12月1日 省委办公业务大楼 页脚内容1 目 录

一、编制依据 ............................................... 1 二、工程概况 ............................................... 1 三、转料平台方案选择 ....................................... 2 四、材料选用要求 ........................................... 2 五、施工方案 ............................................... 3 （一）转料平台技术参数表 .................................................... 3 （二）工艺流程 .............................................................. 4 （三）施工方法 .............................................................. 4 （四）检查验收 .............................................................. 5 （五）转料平台的拆除: ....................................................... 5 （六）节点构造 .............................................................. 6

六、施工安全保证措施 ....................................... 8 （一）安全组织保证措施 ...................................................... 8 （二）转料平台安全使用技术措施 .............................................. 8

七、应急预案 ............................................... 9

八、悬挑转料平台计算书 .................................... 10 附图：转料平台平面布置图 ................................... 1 省委办公业务大楼

页脚内容1 一、编制依据 1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 2、《建筑施工模板安全技术规范》JGJ 162-2008 3、《建筑结构荷载规范》GB50009-2012 4、《钢结构设计规范》GB50017-2003 5、《混凝土结构设计规范》GB50010-2010 6、《建筑施工安全检查标准》JGJ59-2011 7、《建筑施工高处作业安全技术规范》JGJ80-91 8、危险性较大的分部分项工程安全管理办法（建质[2009]87号文） 9、本工程施工图纸、施工组织设计 10、本工程施工合同、地方规范标准及相关文件

二、工程概况 xxxx（B标段）工程由xxxx房地产开发有限公司建设，xxxx设计院有限公司设计，xxxx工程勘察院勘察，xxxx建设监理咨询有限公司监理，xxxx有限公司施工。工程位于三明市xxxx。 本工程建筑总面积81124.28㎡，地下室为一层连体地下室，上部由1#，2#、3#、5#、6#，7#、17#、18#、19#、20#、21#、22#、23#、28#、和31#楼组成。其中1#，2#、3#、5#、7#楼为高层建筑，17#、18#、19#、20#、21#、22#、23#为低层别墅，6#、28#为多层商业建筑，31#为一层配电房。本工程为框架——剪力墙结构结构安全等级为二级，结构设计使用年限50年。抗震设防类别为II类，抗震设防烈度为六度，框架抗震等级三级，框剪抗震等级四级, 屋面防水等级为Ⅰ级，二道防水设防。

1#，2#、3#、5#、7#楼高层建筑概况表

楼 号 地上层数 （层） 建筑面积 （㎡） 高度 （m） 层高 （m） 楼板厚度 （mm） 砼 强度 悬挑 构件 1# 18 5919.27 52.8 2.90 100、110、120 C25、C30 有

2# 18 11775.01 52.8 2.90 100、110、120 C25、C30 有

318 11775522.9100、110、C25、有 省委办公业务大楼 页脚内容1 # .01 .8 0 120 C30 5# 18 12257.16 54.8 2.90 (3.00) 100、110、120 C25、C30 有

7# 18 6780.46 54.8 2.90 (3.00) 100、110、120 C25、C30 有

三、转料平台方案选择 1、搭设位置：由于本工程的平面布置及塔吊的安装位置和吊臂的摆幅，结合施工现场实际情况，转料平台的搭设位置应遵循结构可靠，位置方便宽敞的原则。考虑到工期及施工进度要求，在1#和7#楼各搭设1个转料平台，2#、3#和5#楼各搭设2个转料平台，具体位置详见附图。 2、转料平台构架尺寸：平台长度为6m，转料区域（操作平台）长度为2.6m，宽度为2.2m。主梁采用16号工字钢，悬挑长度为4.0m，建筑物内锚固长度为2.0m，主梁锚固采用Φ20的U型压环圆钢，次梁采用[14a号槽钢U口水平。防护栏杆高度为1.5m，采用Φ48.3×3.6mm钢管，四周满挂密目式安全网封闭，底部设置20cm高踢脚板。具体尺寸详节点详图。 3、施工荷载控制：本转料平台主要用于楼层模板系统材料及其他零星材料转运。平台限重为1.0t，容许承载力均布荷载为2.00KN/㎡，最大集中荷载为5.00KN。在转料过程中，施工人员应尽量分散操作平台荷载，严禁超载和长期堆放材料。同时，操作平台上应显著悬挂限重标志牌。

四、材料选用要求 1、主梁采用16号工字钢，次梁采用[14a号槽钢U口水平。 2、斜拉绳采用14#（6×19）钢丝绳，外侧钢丝绳作为主要受力，内侧钢丝绳为安全储备。 3、防护栏杆选用φ48.3×3.6焊接钢管，钢材强度等级Q235A。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管上禁止打眼。搭设前材料需进行严格挑选，钢管、扣件应为合格产品，对新用的钢管要有出厂合格证。对旧钢管、扣件使用前应进行质量检查，凡弯曲、裂缝、变形或损伤和尺寸不符的管材省委办公业务大楼 页脚内容1 一律不得使用。钢管应统一进行除锈、涂色。 4、扣件：采用可锻铸造标准扣件，应符合《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，接合面应干整，螺栓部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏，采用扭力扳手进行检验。 5、安全网：采用高密度聚氯乙烯编织网，密度为2300目/100平方厘米以上，规格为1.8m×6.0m，单张网的重量为3.0Kg以上。密目网颜色选用绿色，要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。 6、预埋压环（拉环）钢筋的直径为20.0 mm圆钢。 悬挑转料平台主要材料参数表 材料名称 主要参数 钢管 Φ48.3 × 3.6 扣件 配套 主梁 16号工字钢 次梁 [14a号槽钢U口水平 主梁支撑 14#钢丝绳（6×19） 操作平台板 胶合板 安全网 密目安全网

五、施工方案 （一）转料平台技术参数表

1、基本参数 转料平台长度(m) 6.00 防护栏杆钢管类型 Ф48.3×3.6

转料平台宽度(m) 2.20 操作平台长度(m) 2.6 2、施工荷载 最大容许均布荷载为(kN/m2) 2.00 限载吨位t 1.0

3、平台自重荷载 操作平台面板类型 胶合板 面板自重标准值(kN/m2) 0.3

踢脚板类型 冲压钢踢脚板 栏杆、踢脚板和安全网自重标准值(kN/m) 0.3 省委办公业务大楼 页脚内容1 4、次梁验算 次梁材料类型 槽钢 次梁截面积A(cm2) 18.51

次梁材料规格 [14a槽口水平 回转半径ix(mm) 55.20 次梁截面惯性矩Ix(cm4) 563.70 次梁截面转动惯量Wx(cm3) 80.50 次梁自重标准值gk(kN/m) 0.14 主梁材料抗弯强度设计值[f](N/mm2) 205 5、主梁验算 主梁材料类型 工字钢 主梁截面积A(cm2) 26.10

主梁材料规格 16号工字钢 回转半径ix(mm) 65.80 主梁截面惯性矩Ix(cm4) 1130.00 主梁截面转动惯量Wx(cm3) 141.00 主梁自重标准值gk(kN/m) 0.20 主梁材料抗弯强度设计值[f](N/mm2) 205

悬挑方式 普通主梁悬挑 主梁间距(mm) 2200

主梁与建筑物连接方式 平铺在楼板上 锚固点设置方式 压环钢筋

压环钢筋直径d(mm) 20 主梁建筑物外悬挑长度Lx(mm) 4000 主梁外锚固点到建筑物边缘的距离a(mm) 200 主梁建筑物内锚固长度Lm(mm) 2000

梁/楼板混凝土强度等级 C25 6、钢丝绳 钢丝绳规格 6×19 钢丝绳直径(mm) 14 钢丝绳设置数量 梁侧各2道 钢丝绳公称抗拉强度(MPa) 1400 外侧钢丝绳距主体结构(m) 3.60 拉绳点与墙支点距离(mm) 2900 两道钢丝绳距离(m) 2.10 钢丝绳使用安全系数K 3.50

（二）工艺流程 埋件预埋、转料平台加工→平台加工经验收合格→塔吊吊装→平台与埋件固定→钢丝绳安装固定→松塔吊吊钩→验收合格投入使用 （三）施工方法 1、悬挑式转料平台应按现行的相应规范进行设计，其结构构造应能防止左右晃动。 2、转料平台构件应经除锈并涂刷防锈漆二度处理，主、次梁及防护栏杆均应涂刷红白相间油漆标识，防护栏杆周围应满挂密目式安全网。 3、转料平台的主、次梁焊接成整体，焊缝要饱满。 4、转料平台加工支座完毕经过验收合格后方可吊装。吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中的平稳。吊装至预定位置后，先将平台工字钢与预埋

合集下载

落地式卸料平台施工方案

落地式卸料平台施工方案

钢管落地式卸料平台施工方案编制人：审核人：日期：施工单位：中程建工集团有限公司一编制依据《建筑施工落地扣件式钢管脚手架安全技术规范》JGJ 130-2011《建筑施工高处作业安全技术规范》《建筑地基基础设计规范》(GB 50007-2011)《建筑结构荷载规范》(GB 50009-2001)《钢结构设计规范》(GB 50017-2003)《建筑施工计算手册》二工程概况位于教学楼的庭院内（二个）搭设相应的卸料平台，最大搭设高度为 12.3米，另加 1.2m 高防护栏杆。

用于二、三、四层结构部分的钢管、木方、模板的垂直运输，因此采用落地式钢管支架。

支架采用单立杆，本方案计算时采用单立杆进行计算。

平台尺寸按 3.6m×3.6m 进行搭设示意，具体由现场定。

三卸料平台的施工方法卸料平台的施工方法1. 立杆、大、小横杆均采用φ48×3.5 钢管，平台采用 20 ㎜厚模板与方木结合严密铺设，方木与平台固定并绑扎牢固。

其他水平栏杆也采用钢管。

卸料平台与脚手架同步搭设。

并且通过连墙件2、3、4层与建筑物拉结，间距为立杆间距。

每层平台高出楼层0.2米。

有效并防止重物压在脚手架上。

2. 基础处理：卸料平台的基础搭设在地下室的顶板上，顶板厚度180mm，能满足要求。

3. 平台立杆纵横方向间距分别为：纵向间距900mm，横向间距 1500mm。

4. 平台的布置应根据各单项工程的实际情况及楼层标高而定，一般布置在阳台或窗边，以方便现场操作为宜。

5. 平台下架子立杆外两侧面每层设置剪刀撑，用以增大立杆的横向刚度，保证立杆稳定性。

6. 卸料平台的水平钢管按大横杆间距为 0.9m，小横杆间距为 1.5m 布置，然后再铺一层松木板，木板与架体连接应牢固、搭设严密，平台板向楼层倾斜一定坡度。

7. 每一卸料平台两侧面设置两道栏杆，距操作层约 1200mm，600 ㎜。

8. 卸料平台按 0.9m 纵距，1.5m 横距按实际需要操作的面积大小进行搭设，平台立杆应严格保证对中垂直，搭设过程中要吊线校正，使其具有良好的受力性能。

落地式卸料平台施工方案

落地式卸料平台施工方案

落地式卸料平台施工方案一、材料准备1、钢管的进场检验本工程钢管采用48.3*3.6钢管，其检验标准如下：（1）新钢管须有产品质量合格证，钢管材质检验报告；（2）钢管表面应平直光滑，不得有裂缝、结疤、分层、硬弯、毛刺、压痕和深的划道；（2）钢管必须涂有防锈漆。

2、扣件的进场检验扣件采用直角扣件、旋转扣件、对接扣件三种；其外观及附件质量应符合以下指标：（1）材质应符合国家建设部《钢管脚手架扣件标准》（GB15831-2006）的规定。

从外观上检查不得有裂纹、气孔、缺爪、螺栓断丝或滑丝等现象。

（2）扣件表面大于10mm²的砂眼不应超过三处，且累计面积不应大于50m㎡；（3）扣件表面粘砂面积累计不应大于150mm²；（4）扣件与钢管接触部位不应有氧化皮，其他部位氧化面积累计不应大于150mm²；（5）活动部位应能灵活转动，旋转扣件两面间隙应小于1mm。

二、施工方法1、搭设工艺流程落地平台搭设的工艺流程为：场地平整、夯实、基础浇筑（当搭设位置位于砼板上可省略此步骤）→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→纵向水平杆→横向水平杆→剪刀撑→连墙件→铺脚手板→搭设防护栏杆→满挂密目安全网。

2、基础处理本工程脚手架地基础部位回填土应夯实平整，设置20cm厚c30配筋混凝土基础,底筋、面筋10@150。

3、搭设要求（1）卸料平台宽度3.00m，长度4.00m,搭设高度30.00m。

采用Φ48.3×3.6钢管。

内立杆离墙0.20m，中立杆采用双管。

立杆的步距h=1.50m，立杆纵距b=1.00m，立杆的横距L=1.00m。

横向水平杆上设2根纵向水平杆，横向水平杆与中立杆采用双扣件连接；平台上满铺竹笆板。

（2）平台架体自转角开始整个立面长度和高度连续设置竖向剪刀撑。

斜杆与立面倾角在45°-60°之间，撑头要顶在有实力的地方，不得滑动，并且要贴服有力。

落地式卸料平台专项施工方案

落地式卸料平台专项施工方案

落地式卸料平台专项施工方案卸料平台专项施工方案一、编制依据本卸料平台专项施工方案编制依据《建筑施工组织设计规范》（GB -2013）及工程设计文件。

二、工程概况1、工程概况本工程为招商·海德花园二期E地块工程卸料平台专项施工方案，总面积为200平方米。

2、落地式卸料平台搭设概况本工程采用落地式卸料平台，平台高度为3.5米。

3、构造参数卸料平台主要构造参数如下：立杆规格：Φ48*3.5mm横向水平杆规格：Φ48*3.5mm 纵向水平杆规格：Φ42*3.5mm 剪刀撑规格：Φ25*2.5mm三、工艺流程本工程的工艺流程如下：地基基础施工立杆设置横、纵向水平杆安装剪刀撑安装脚手板、脚手片的铺设防护栏杆安装四、施工方法1、地基基础地基基础采用钢筋混凝土基础，基础尺寸为2.5m*2.5m*0.5m。

基础施工前应进行地面平整、浇注混凝土等准备工作。

2、立杆设置立杆设置应按设计要求进行，立杆间距为2.5米。

立杆应垂直于地面，设置时应用水平仪进行检测，确保立杆垂直度达到要求。

3、纵、横向水平杆纵、横向水平杆应按设计要求安装，水平杆端部应与立杆连接牢固。

水平杆安装时应先固定一端，再进行调整，确保水平度达到要求。

4、剪刀撑设置剪刀撑应按设计要求安装，剪刀撑与立杆的连接处应加强连接。

剪刀撑设置时应先固定一端，再进行调整，确保平稳牢固。

5、脚手板、脚手片的铺设要求脚手板、脚手片应按设计要求进行铺设，板与板之间应紧密连接。

脚手板、脚手片的铺设应从靠近立杆的一侧开始，逐渐向外铺设。

6、防护栏杆防护栏杆应按设计要求进行安装，栏杆高度应符合相关规定。

栏杆的连接处应加强连接，确保栏杆的稳固性。

1、编制依据本方案的编制依据包括：设计文件、施工图纸、公司现行施工技术、管理办法及相应标准、《建筑施工手册》、《中华人民共和国安全生产法》、《建筑施工安全检查标准》（59-2011）、《建筑施工扣件式钢管脚手架安全技术规范》(130-2011)、《建筑施工高处作业安全技术规范》(80-91)、《建筑结构荷载规范》(GB-2011)、品茗安全计算软件V11.5.2、工程概况本工程位于高新区同块内，总建筑面积.25m2，其中地上建筑面积为.40m2，地下建筑面积为.85m2.本工程需要搭设落地式卸料平台，以便周转材料从下层转运至上层作业面。

卸料平台施工方案

卸料平台施工方案

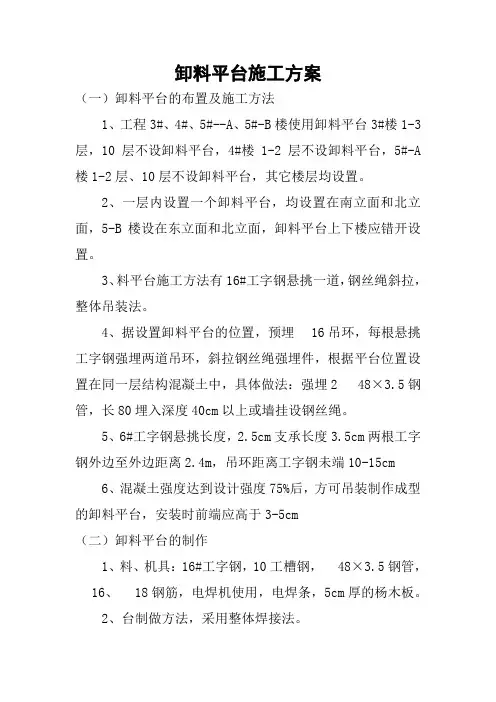

卸料平台施工方案（一）卸料平台的布置及施工方法1、工程3#、4#、5#--A、5#-B楼使用卸料平台3#楼1-3层，10层不设卸料平台，4#楼1-2层不设卸料平台，5#-A 楼1-2层、10层不设卸料平台，其它楼层均设置。
