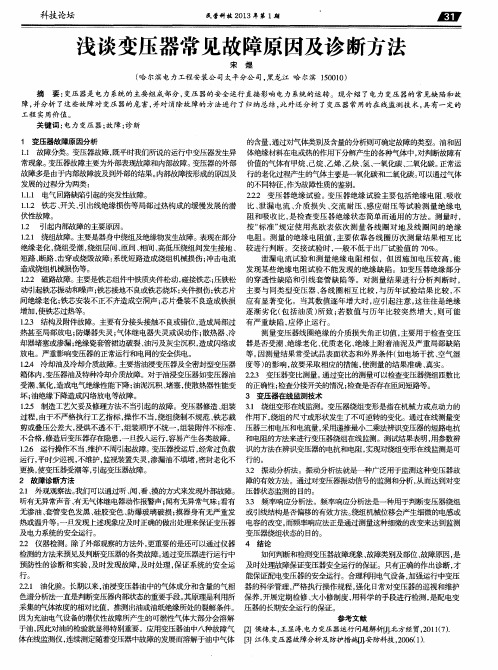

变压器状态维修及故障诊断

变压器绕组温度异常原因及诊断方法摘要：变压器是电力系统中的重要组成部分之一，广泛应用于电力系统中。

而绕组温度直接决定变压器的使用寿命，所以为了保障变压器运行安全可靠，延长变压器的使用寿命，研究变压器绕组温度异常原因及诊断方法具有十分重要的意义。

关键词：变压器绕组；温度异常原因；诊断方法电力变压器是电力系统中最为重要的电气设备之一，其运行状况对电力系统安全可靠运行关系极大。

在电力变压器的主要机构中，绕组是非常重要的组成部分。

因绕组超温运行，导致绝缘老化，电力变压器绕组击穿、烧毁事故有相当大比例。

某变电站发生过一起变器烧毁的严重故障，故障后检查变压器发现变压器绕组已经击穿、严重烧毁，故障的原因是变器绕组某一点出现异常高温（可能有毛刺或者其他缺陷），这种异常的绕组高温逐渐积聚，导致烧穿绝缘，最终引发变压器故障。

1变压器绕组温度异常原因1.1内部故障引起温度异常变压器内部故障如匝间短路或层间短路，线圈对围屏放电，内部引线接头发热，铁芯多点接地使祸流增大过热，零序不平衡电流等漏磁通与铁件油箱形成回路而发热等因素引起变压器绕组温度异常时，还将伴随着瓦斯或差动保护动作，故障严重时还可能使防爆管或压力释放阀喷油，这时变器应停用检查。

1.2冷却器不正常运行引起温度异常冷却器不正常运行或发生故障如潜油泵停运，风扇损坏，散热管道积祐，冷却效率不良，散热器阀门没有打幵等原因引起变压器绕组温度异常。

应及时对冷却系统进行维护和冲洗或投入备用冷却器，否则就要调整变压器的负荷。

1.3温度指示器有误差或指示失灵温度表的故障主要是远传温度表的显示数据，与标准数据相比较误差很大，造成远传温度表指针不能正确指示、计算机终端不能正确显示主变压器实际温度，给变压器安全运行造成运行隐患。

变压器温度表的故障主要表现在：装置故障和人为故障两个方面。

装置故障方面表现在装置及设备本身存在各种各样的误差，综合误差导致超过允许范围，形成故障。

可以表现在PT100销电阻随温度变化的非线性对应关系，导致简单的计算公式失效，显示器以及计算机显示不准确，存在装置故障。

旋转变压器的故障诊断方法旋转变压器的故障诊断是对电机或发电机的关键部件进行常规和定期维护的一个重要环节。

通过正确的故障诊断方法，可以及时发现和解决潜在的问题，保证旋转变压器的正常运行。

下面将详细介绍旋转变压器的故障诊断方法。

1.视觉检查首先，我们可以通过进行视觉检查来初步判断旋转变压器是否存在故障。

检查外部绝缘材料是否存在龟裂、干裂、脱落等情况。

同时，还要检查连接线是否紧固，有无松动或腐蚀现象。

此外，还要注意检查旋转部件的磨损情况，如轴承、齿轮和齿条等。

2.测量电气参数其次，通过测量电气参数来进一步判断旋转变压器是否存在故障。

可以使用数字多用表或专用的电气检测设备来测量旋转变压器的电流、电压、温度、功率因数等参数。

通过比较测量结果和正常参数的差异，可以判断旋转变压器是否存在电气故障。

3.振动分析振动分析是一种常用的旋转变压器故障诊断方法。

通过使用加速度传感器等设备测量旋转变压器产生的振动数据，并对数据进行分析和处理，可以判断旋转变压器是否存在轴承磨损、不平衡、松动等故障。

这种方法可以帮助提前发现问题并进行维修，防止进一步损坏和事故的发生。

4.热红外检测热红外检测是通过红外热像仪来检测旋转变压器内部的热分布情况。

通过观察热图，可以判断旋转变压器是否存在过热问题，如线圈接触不良、绝缘材料老化等。

这种方法可以快速、非接触地检测旋转变压器的故障，并及时采取措施进行修复。

5.声音分析声音分析是一种通过检测旋转变压器产生的声音来判断故障的方法。

通过使用专用的声音传感器测量旋转变压器的声音，并对声音进行分析和处理，可以判断旋转变压器是否存在噪音、震动等问题。

这种方法可以用于检测旋转变压器的轴承、齿轮和齿条等部件是否存在故障。

6.试验及分析试验及分析是一种综合的旋转变压器故障诊断方法。

通过使用各种试验设备和仪器，如高压试验仪、绝缘电阻测试仪等，可以对旋转变压器进行一系列的试验和分析，如耐压试验、绝缘电阻测试、负载试验等。

三比值法变压器故障诊断随着国民经济的快速发展，全社会对能源需求稳步提升，全国发、输、配电容量持续增加，整个电力系统随之也变得越来越庞大和复杂，众多大型油浸式变压器逐渐应用于电网中，电力变压器作为承担电压转换、电能输送以及分配的关键电气设备，其运行状态直接关系到整个供电系统的可靠性，一旦大型变压器出现故障,轻则导致设备受损损坏,重则将引发整个电力系统事故停电造成危害,甚至会发生火灾,引起人员伤亡,对国民经济造成重大损失。

所以，必须最大水准地防止和减少变压器故障和事故的发生，如何更早更准确地判断出变压器的故障成为人们亟待解决的关键问题。

近年来，电力工作者们总结出了一套行之有效的变压器故障诊断方法，即油中溶解气体分析法，简称DGA （DissolvedGasAnalysis），油中溶解气体分析法主要通过检测氢气、甲烷、乙烷、乙烯、乙炔等变压器绝缘油中溶解气体的组分以及含量来判断故障类型，这种检测方法的最大优点在于不需要变压器等被监测设备停电1，便可对变压器内部的初期故障进行识别，从而有利于提前采取有效措施，减少损失。

现阶段进行基于油中溶解气体的变压器故障诊断主要采用三比值法，孙大根、牛高远等人都直接尝试将其应用于变压器故障诊断中。

不过实践中发现，现有的三比值法存有一些明显不足，诊断准确性有待提升且存有局限性。

1改进型三比值法为解决传统三比值法的不足，引入模糊聚类算法将其与三比值法相结合，形成了改进型三比值法，用以进行基于油中溶解气体的变压器故障诊断。

1.1传统三比值法进行变压器故障诊断依据油中溶解气体类型与变压器内部故障性质之间的对应关系，国内外提出了多种变压器故障诊断方法，诊断步骤通常可分为两步，第一步先判断有无故障，第二步判断故障的性质和类型。

1.1.1有无故障的判别判断有无故障通常依据国际国内标准，判断相对应气体含量是否超过了注意值，《变压器油中溶解气体分析与判断导则》中规定的溶解气体的注意值如表1所示。

学号________________密级________________ 大学本科毕业论文电力变压器的故障诊断分析院〔系〕名称：专业名称：学生姓名：指导教师：二○一一年十月郑重申明本人呈交的学位论文，是在导师的指导下，独立进展研究工作所取得的成果，所有数据、图片资料真实可靠。

尽我所知，除文中已经注明引用的内容外，本学位论文的研究成果不包含他人享有著作权的内容。

对本论文所涉及的研究工作做出奉献的其他个人和集体，均已在文中以明确的方式标明。

本学位论文的知识产权归属于培养单位。

本人签名：日期：BACHELOR'S DEGREE THESIS OF WUHAN UNIVERSITYPower transformer fault diagnosisand analysisCollege ：Subject ：Name ：Director ：Oct 2021目录摘要 (5)第一章电力变压器故障检测绪论 (7)1.1造成变压器故障的原因........................ 7错误!未定义书签。

1.2变压器故障的种类 (8)第二章电力变压器故障检测的现状 (9)第三章目前电力变压器故障检测存在的问题. (11)第四章电力变压器故障诊断的方法 (12)4.1油中溶解气体分析法 (12)4.1.1单项成分超标分析法 (13)4.1.2特征气体色谱的分析和判断 (13)4.2 在线检测技术 (14)4.2.1 局部放电在线监测 (15)4.2.1油中气体含量的在线监测 (16)4.4.3绕组故障的在线监测 (17)4.3 建立完备的变压器历史资料库 (18)完毕语 (20)参考文献 (21)致谢 (22)摘要电力变压器是电力系统中重要的电气设备之一，它一旦发生事故，那么所需的修复时间较长，造成的影响也比拟严重。

随着我国电力工业的迅速开展，电网规模不断扩大，电力变压器的单机容量和安装容量随之不断增加，电压等级也在不断地提高。

变电站100kV主变压器的短路故障分析及处理摘要：在现代电力系统中，100kV主变压器作为关键的电力传输与分配设备，其稳定运行对保障电网安全至关重要。

然而，由于各种内外部因素的影响，主变压器可能发生短路故障，不仅会导致大面积停电，还可能对设备造成严重损害，影响社会经济活动。

因此，深入分析100kV主变压器短路故障的原因，对提升电力系统可靠性和运行效率具有重要意义。

本研究通过整合现有理论与实践成果，为电力运维人员提供科学指导，确保电力供应的连续性和安全性。

关键词：变电站；100kV主变压器；短路故障分析；处理措施；引言：针对变电站100kV主变压器短路故障进行了综合分析，探讨了故障发生的常见原因。

通过对故障机理的深入理解，提出了系统的处理措施，强调了迅速隔离故障、详细诊断分析、针对性修复与替换损坏部件、全面预防性维护以及安全恢复运行的重要性。

此外，还讨论了故障后的监控与分析策略，以确保变压器可靠运行并预防未来故障的发生。

通过系统性的故障管理，可以有效减少经济损失，保障人民群众的用电需求，推动能源行业的可持续发展。

一、100kV主变压器的短路故障的原因1.绝缘损坏变压器作为电力系统中的关键设备，其安全稳定运行至关重要。

然而，当变压器长时间处于过载状态运行时，内部的热量产生与散失平衡被打破，导致绕组和其他绝缘材料的温度持续上升。

绝缘失效可能导致相间（不同电压等级的绕组之间）或对地（绕组与变压器外壳之间）发生短路，引发巨大的电流，这不仅会损坏变压器本身，还可能对整个电网的安全稳定构成威胁，甚至导致大面积停电事故。

2.机械应力变压器在电力系统中扮演着能量传递的核心角色，但同时也可能成为电力故障的直接承受者。

当系统中发生短路事件时，变压器会瞬间遭遇极大的短路电流冲击。

在磁场中会受到力的作用，而在变压器内部复杂的电磁环境中，短路电流会在绕组间产生强烈的相互作用力及与铁芯之间的吸引力。

特别是对于变压器的绕组部分，由于它们通常由细长的导线紧密缠绕而成，抗机械变形的能力相对有限。
