1． 运行FDS

在dos下，进入输入文件job_name所在的目录，然后键入以下命令即可：

fds4 < job_name.data

2. FDS命令行格式

1．以“&”开头，以“/ ”结尾。

2．每一行都由一个命令标识字符串后跟一些参数构成

如：

&PDIM XBAR0=－.30, XBAR=0.30, YBAR0=-.30, YBAR=0.30 , ZBAR=1.2 /

一：描述初始条件

1．HEAD 定义输入输出文件名

格式：&HEAD CHID=’sample’, TITLE=’A Sample Input File’ /

1） CHID 定义了所有和输入文件相关的输出文件的名字，其值不多于30个字符

2） TITLE 对输入文件的进一步描述，其值不多于60个字符

2． TIME 设定模拟时间

格式：&TIME TWFIN=10，DT＝0.1 /

1）TWFIN （Time When FINished） ：设置模拟结束的时间，在建模过程中将其设为0，可以快速检验模型的正确性。

2）DT 设置迭代的时间步长,若迭代不收敛可以将其调小。

3． PDIM 设定计算域

格式：&PDIM XBAR0=-.30,XBAR=0.30,YBAR0=-.30,YBAR=0.30,ZBAR=1.2 /

1）定义了点（XBAR0,YBAR0,ZBAR0）和(XBAR,YBAR,ZBAR)所确定的一个矩形计算域，即通过矩形域的两个相应的对角点来定义计算域。单位为米。

2）XBAR0,YBAR0,ZBAR0 的默认值为0。

3． MISC 定义全局变量

格式：&MISC SURF_DEFAULT=’CONCRETE’,REACTION=’METHANE’, TMPA＝20，

DATABASE=’c:\nist\fds\database4\database4.data’ /

1) 定义一些全局参数

2) 是fds唯一的可调用数据库文件的命令

3) 决定程序执行LES还是DNS，默认为LES，若执行DNS应加入参数DNS=.TRUE

4) SURF_DEFAULT：指定表面默认材质，默认为’INERT’（惰性表面） 5) REACTION：指定燃烧的化学计量模式，默认为’PROPANE’（丙烷）

6) TMPA：指定环境温度，默认为20

7) TMPO：指定计算区域外部的温度，默认为20

8) NFRAMES：指定Thermocouple 数据, slice 数据, particle 数据,和boundary 数据的输出频率。这些数据每隔TWFIN/NFRAMES秒输出一次，默认为1000

9) U0, V0，W0：指定进入计算区域的初始风速，默认为0

二．描述实体和火灾

6． SURF 定义边界条件

1) 定义流场内所有固体表面及开口之边界条件

2) 默认的边界条件是’INERT’（惰性表面），在MISC行用SURF_DEFAULT参数设置。

3) 每个SURF行均有一个边界条件标示ID，主要对边界条件进行标识。

4) SURF只对边界条件进行定义，具体应用到那一个固体表面或开口由OBST或VENT命令通过边界条件标识ID来定义。在OBST或VENT命令行引用边界条件时用参数SURF_ID。

7． REAC 定义燃烧反应

1） 定义具体的燃烧过程的化学计量参数

2） ID:字符串，标识燃烧反应

3） NU_O2, NU_H2O, NU_FUEL, NU_CO2:碳氢化合物燃料理想的化学计量系数，默认为丙烷的化学计量系数。

4） MW_FUEL:燃料的分子量(g/mol)

5） SOOT_YIELD:烟产量占总燃料的质量比率

6） CO_YIELD: co产量占总燃料的质量比率

7） EPUMO2：消耗单位质量的氧所释放的能量

8） RADIATIVE_FRACTION:辐射能占总能的比率

例：

&REAC ID=’WOOD’

SOOT_YIELD = 0.01

NU_O2 = 3.7

NU_CO2 = 3.4 NU_H2O = 3.1

MW_FUEL = 87.

EPUMO2 = 8850. /

8．OBST 创建实体

&SURF ID=’FIRE’,HRRPUA=1000.0 /

&OBST XB=2.3,4.5,1.3,4.8,0.0,9.2,SURF_IDS=’FIRE’,’INERT’,’INERT’ /

1) XB:描述实体。实体由长方体的两个对角点（X1,Y1,Z1）(X2,Y2,Z2)描述,XB=X1,X2,Y1,Y2,Z1,Z2;

2) SURF_ID:描述边界条件，其值为某边界条件的ID（在SURF行描述），意即引用边界条件ID来确定所建实体表面的边界条件。

3) SURF_IDS：由三个边界条件ID组成，分别表示所建实体的上表面、周边表面、下表面（top,sides,bottom）的边界条件。

4) SURF_ID6：由六个边界条件ID组成，分别表示所建实体的X1表面,X2表面,Y1表面,Y2表面,Z1表面,Z2表面上的边界条件。

5) 在此行加上：PERMIT HOLE=.FALSE.，可以禁止在OBST创建的实体上开孔

9．HOLE：在实体上创建开孔

&HOLE XB=2.0,4.5,1.9,4.8,0.0,9.2 /

1）XB：XB=X1,X2,Y1,Y2,Z1,Z2，所创建开孔的大小，创建的开孔可以作为门或窗等。

2）所创建的开孔厚度可以大于实体厚度.

例：&OBST XB=1.0,1.1,0.0,5.0,0.0,3.0 /

&HOLE XB=0.99,1.11,2.0,3.0,0.0,2.0 /

3）T_CREATE， T_ REMOVE.在此行可以加上这两个参数，表示在程序运行过程中开孔的创建时间和消失时间。两个参数的值均为时间。

4）HEAT_CREATE：为一字符串量，表示在此字符串所标识的热探头动作时创建开孔。

例：&HOLE XB=2.0,4.5,1.9,4.8,0.0,9.2,HEAT_CREATE=’heat2’ /

&HEAT XYZ=3.2,4.4,6.8,ACTIVATION_TEMPERATURE=74.,

RTI=100.,LABEL=’heat2’ /

在热探头’heat2’动作时创建开孔。 10．VENT：创建表面或在表面上创建开孔

a) 主要用来描述依附于实体上的表面（没有厚度，只是一个平面）和计算区域的外部墙体（没有厚度）

b) XB：XB=X1,X2,Y1,Y2,Z1,Z2，其中必须有某一坐标方向的两个坐标值相同，因为VENT所描述的是平面。

c) CB：在描述计算区域的外部墙体时，可用CB代替XB，CB的值为一字符串，须从以下字符串选取：XBAR0,YBAR0,ZBAR0，XBAR,YBAR,ZBAR。

d) VENT的一个特例就是可以用来设置风扇。

10．设定火源

火源一般由SURF语句和OBST和VENT语句描述，SURF语句描述火源的性质，如热释放速率等特性，OBST或VENT语句描述火源的位置及面积。

a) 用OBST描述火源：在用OBST所创建的实体表面设定火源

例（1）&SURF ID=‘FIRE’,HRRPUA=600,PARTICLES=TRUE/

OBST XB=1.0,1.2,2.0,2.2,8,5,6.0,SURF_IDS=‘FIRE’,‘INERT’,‘INERT‘/

(TOP,SIDES,BOTTOM)

例（2）&SURF ID=‘FIRE’,HRRPUA=600,PARTICLES=TRUE/

&OBST XB=1.0,1.2,2.0,2.2,8,5,6.0,SURF_ID6=‘FIRE’,‘HOT’,‘COLD’,

‘INERT’, ‘INERT’,‘INERT’/(X-,X+,Y-,Y+,Z-,Z+)

2）用VENT描述火源

例：&SURF ID=‘FIRE’,HRRPUA=600,PARTICLES=TRUE/

&VENT XB=1.0,1.2,2.0,2.2,8,5,5,SURF_ID=‘FIRE’/

3）设定随时间变化的火源

&SURF ID=‘FIRE’,HRRPUA=500,RAMP_Q=‘TEST’/

&VENT XB=1.0,1.2,2.0,2.2,8,5,5,SURF_ID=‘FIRE’/

&RAMP ID=‘TEST’,T=0.0,F=0.0/

&RAMP ID=‘TEST’,T=10.0,F=0.2/

&RAMP ID=‘TEST’,T=30.0,F=0.6/

&RAMP ID=‘TEST’,T=50.0,F=0.8/

&RAMP ID=‘TEST’,T=90.0,F=0.9/

&RAMP ID=‘TEST’,T=100.0,F=1.0/

&RAMP ID=‘TEST’,T=110.0,F=0.8/ &RAMP ID=‘TEST’,T=140.0,F=0.5/

&RAMP ID=‘TEST’,T=160.0,F=0.2/

&RAMP ID=‘TEST’,T=180.0,F=0.0/

此火源在100秒时达到最大值500，随后开始减弱直至熄灭。

11．实体或表面的着色

a) 着色和SURF相关联（通过SURF_ID）的表面

在SURF行加上RGB参数即可：

例：&SURF ID=’UPHOLSTERY’,...,RGB=0.0,1.0,0.0 /

b) 为所确定的实体和表面单独着色

在OBST和VENT行加上参数COLOR或RGB，COLOR为一字符串，可选值为’RED’, ’BLUE’, ’BLACK’, ’YELLOW’, ’GREEN’, ’MAGENTA’,

’WHITE’,’CYAN’ 或 ’INVISIBLE’

三：喷淋装置和火灾探测器

10．SPRK：设置洒水喷头

&SPRK XYZ=3.0,5.6,2.3, MAKE =’sprinkler_make’,ORIENTATION=1,0,0 /

1）XYZ:设置喷头的具体位置

2）MAKE:字符串量，指定喷头的各个参数所在的文件，其值即为文件名。

3）ORIENTATION：指定喷头的喷淋方向，默认值为（0，0，－1），即－Z方向

4）T_ ACTIVATE：设定喷头的动作时间（s）

5）T_ DEACTIVATE.：设定喷头的关闭时间（s）

6）ROTATION：若喷头喷出的水滴是非轴对称的，可用此参数设置旋转喷洒的方向，其值为一度数，默认值为0。

7）可以在PART行设置喷头的喷洒频率

8）如果喷淋系统是干式系统，可在PIPE命令行用参数DELY描述延迟时间，在一FDS的输入文档中只允许有一个PIPE命令行。

11．HEAT：设置感温火灾探测器

合集下载

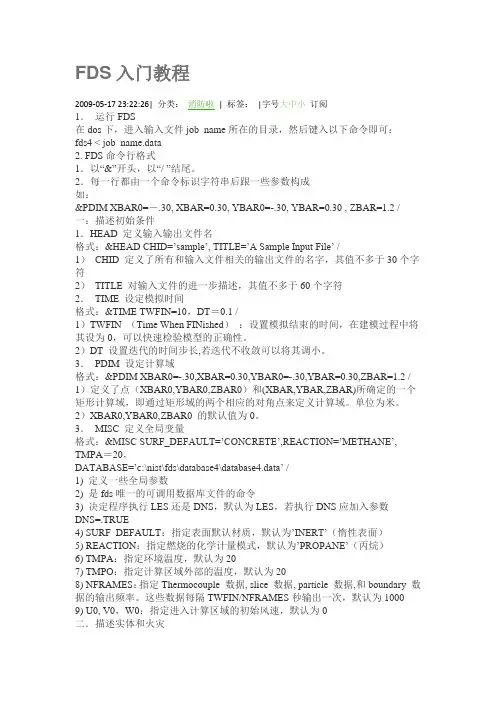

FDS入门教程
