天然石材的标准

天然花岗石建筑板材Specification for natural granite for building slabGB/T18601—20011 范围本标准规定了天然花岗石建筑板材(以下简称板材)产品的分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存等。

本标准适用于建筑装饰用的天然花岗石板材。

其他用途的天然花岗石板材也可以参照采用。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB19l—2000 包装储运图示标志(eqv ISO 780：1997) (stonenic)GB/T 1182—1996 形状和位置公差通则、定义、符号和图样表示方法(eqv ISO l 101：19961GB/T 1800.3—1998极限与配合基础第3部分：标准公差和基本偏差数值表(eqv IS0 286：1998)GB/T 1801—1999 极限与配合公差带和配合的选择(eqvIS01829：1975)GB/T 2828—1987 逐批检查计数抽样程序及抽样表GB/T 9966.1—200l天然饰面石材试验方法第1部分：干燥、水饱和、冻融循环后压缩强度试验方法GB/T 9966.2—2001天然饰面石材试验方法第2部分：干燥、水饱和弯曲强度试验方法GE/T 9966.3—200l天然饰面石材试验方法第3部分：吸水率、体积密度、真密度、真气孔率试验方法GB/T 1 3890—1992天然饰面石材术语GB/T 13891—1992 建筑饰面材料镜向光泽度测定方法GB/T 17670—1999 天然石材统一编号GB 6566--2001 建筑材料放射性核素限量3 定义本标准采用GB/T13890和GB/T1182中的定义。

4 产品分类与命名标记4.1 按形状分类a)普型板(PX)：b)圆弧板(HM)：装饰面轮廓线的曲率、半径处处相同的饰面板材；c)异型板(YX)：普型板和圆弧板以外的其他形状的板材。

天然大理石鉴别方法是什么
天然大理石鉴别方法是什么
1、看产品是否有质量认证，是否有质量检查报表及防伪标识。

2、闻下是否有刺鼻气味，有的劣质天理石会有很重的化学味道，在制作过程中混入甲醛、笨等有害物质，对身体的伤害非常大。

3、质量好的大理石结构紧密，摸起来顺滑无粗糙感，不会有上下起伏的状况，颜色较为纯正，这种一般是比较优质的大理石，所散发的辐射也降到最低，对人体的危害也微乎其微。

4、可以用烧的方法来辨别，如果燃烧之后由有焦糊味，那说明大理石是劣质产品。

1。

花岗岩石材检测标准最新
花岗岩是一种常见的石材，广泛用于建筑、装饰、雕刻等领域。

为了
保证花岗岩石材的质量和安全性，检测标准是必不可少的。

下面将介绍一
些最新的花岗岩石材检测标准。

该标准是我国针对天然石材制定的一项重要规范，其中包括了大理石、花岗岩等石材的检测要求。

涉及到了石材的物理性能、化学性能、抗冻融性、耐磨性、抗滑性、耐酸碱性等方面的指标。

2. ASTM C615-18《Standard Specification for Granite Dimension Stone》
该标准是美国材料和试验协会（American Society for Testing and Materials，ASTM）发布的花岗岩石材检测标准。

其中规定了花岗岩石材
的物理性能、化学性能、石材的外观和质量要求等方面的指标。

3. EN 1468-2024《Natural stone products - Slabs for cladding - Requirements》
4.JISA1124-1-1987《印刷用花岗岩的规定》
这是日本国家标准制定机构（Japanese Industrial Standards，JIS）发布的用于印刷行业的花岗岩石材规范。

主要涉及到石材的颜色、塑性变
形率、光泽度等方面的要求。

这只是一部分最新的花岗岩石材检测标准，随着科技的进步和人们对
石材的要求不断提高，相关标准也在不断更新和完善。

在实际检测过程中，还需要根据具体情况选择适用的标准来进行检测。

花岗岩等级划分标准
花岗岩是一种常见的天然石材，具有坚硬、耐磨、耐酸碱等特性，广泛用于建筑、装
饰和雕刻等领域。

针对花岗岩的等级划分，以下是一份标准参考：
1. 等级一：无明显裂纹和缺陷，色彩均匀一致，晶粒细腻，光泽度高，石材质感好，视觉效果出色。

2. 等级二：无明显裂纹和缺陷，色彩较为均匀，晶粒细腻，光泽度适中，石材质感
良好，视觉效果较好。

3. 等级三：存在轻微裂纹和少量缺陷，色彩相对均匀，晶粒尺寸较大，光泽度适中，石材质感还可以，视觉效果一般。

4. 等级四：存在明显裂纹和较多缺陷，色彩不太均匀，晶粒较大，光泽度较低，石
材质感一般，视觉效果欠佳。

5. 等级五：存在严重裂纹和大量缺陷，色彩不均匀，晶粒较大，光泽度低，石材质
感较差，视觉效果差。

需要注意的是，以上等级划分仅供参考，具体的等级标准可能会根据不同地区、生产
商和应用需求有所不同。

在选择花岗岩石材时，可以根据实际需求和个人喜好，综合考虑
石材的外观、质感和成本等方面因素，以做出最合适的选择。

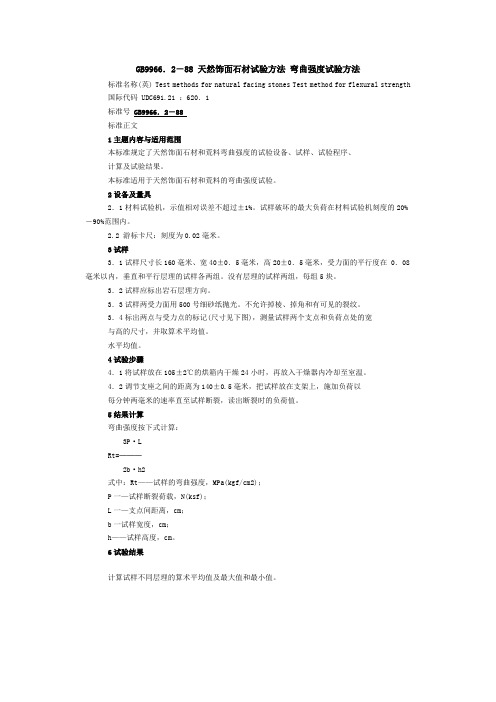

GB9966．2－88 天然饰面石材试验方法弯曲强度试验方法标准名称(英) Test methods for natural facing stones Test method for flexural strength 国际代码 UDC691.21 ：620．1标准号GB9966．2－88标准正文1主题内容与适用范围本标准规定了天然饰面石材和荒料弯曲强度的试验设备、试样、试验程序、计算及试验结果。

本标准适用于天然饰面石材和荒料的弯曲强度试验。

2设备及量具2．1材料试验机，示值相对误差不超过±1%。

试样破坏的最大负荷在材料试验机刻度的20%－90%范围内。

2.2 游标卡尺：刻度为0.02毫米。

3试样3．1试样尺寸长160毫米、宽40±0．5毫米，高20±0．5毫米，受力面的平行度在 0．08毫米以内，垂直和平行层理的试样各两组。

没有层理的试样两组，每组5块。

3．2试样应标出岩石层理方向。

3．3试样两受力面用500号细砂纸抛光。

不允许掉棱、掉角和有可见的裂纹。

3．4标出两点与受力点的标记(尺寸见下图)，测量试样两个支点和负荷点处的宽与高的尺寸，并取算术平均值。

水平均值。

4试验步骤4．1将试样放在105±2℃的烘箱内干燥24小时，再放入干燥器内冷却至室温。

4．2调节支座之间的距离为140±0.5毫米，把试样放在支架上，施加负荷以每分钟两毫米的速率直至试样断裂，读出断裂时的负荷值。

5结果计算弯曲强度按下式计算：3P·LRt=───2b·h2式中：Rt——试样的弯曲强度，MPa(kgf/cm2)；P一—试样断裂荷载，N(ksf)；L一—支点间距离，cm；b一试样宽度，cm；h——试样高度，cm。

6试验结果计算试样不同层理的算术平均值及最大值和最小值。

我国《天然石材统一编号》国家标准我国《天然石材统一编号》国家标准，指1998年3月由国家建材局生产协调司在福建泉州主持召开了审查会，会议代表一致意见通过了该标准。

天然石材（花岗石、大理石）是一种高档的装饰材料，随着我国改革开放，石材工业迅速发展，由过去的几十个品种，已发展到几百个品种，由过去做坊式的生产，已发展到几百条较先进的石材产品生产线，过去生产的产品多为国内使用，而今石材产品出口创汇在建材产品中占了很大比重。

70年代，我国外贸系统，为石材出口创汇对部分石材品种进行过编号，如：北京“M101”，山东省“M311”，“G386”，福建“G635”，“G603”，广东省“G439”等。

过去的编号已满足了当时国内外贸易中的需要，而过去的编号与国家的法规、政策等不够规范。

随着石材工业的迅速发展，石材品种日益增多，某些生产企业（公司）为了本企业的利益，对石材品种任意命名任意编号，有的一种石材几个名字，或几个编号，甚至几个省的几个品种同叫一个名字，例如：山东省有“中国兰”，四川省有“中国兰”，河北有“中国兰”，给国内外市场往往造成混乱。

为使我国石材品种统一命名与编号进一步符合国家的法令法规，便于石材产品国内外商贸活动的开展，维护石材市场有序流通，有利于信息自动化管理和数据的共享，制订统一编号标准十分必要。

一、石材编号的原则及要求1按GB/T2260-91《中华人民共和国行政区划代码》国家标准规定，统一编号采用四位数码编号，即将原3位数字编号改为四位数字编号。

例如：北京“M101”改为“M1101”，山东的“G386”改为“G3786”等。

2．凡纳入《天然石材统一编号》国家标准的石材品种命名，不冠“中国”字头。

3．花色品种好，物理性能、力学性能符合石材产品标准的技术要求，矿山具有一定储量荒料大于1立方米以上具年开采量在500立方米的矿山可纳入标准。

>4．大理石编号在字头前加“M”如“M1101”，花岗石编号在字头前加“G”如“G3786”，板石（叠层岩）编号在字头前加“S”如“S1115”。

天然石材统一编号1 范围本标准规定了天然石材的分类、特征与命名、编号原则、名称与编号。

本标准适用于花岗石、大理石、石灰石、板石、砂岩等商业用途的建筑装饰石材。

2 规范性引用文件下列文件中的内容通过文件中的规范引用而构成文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 2260 中华人民共和国行政区划代码3分类、特征与命名3.1 分类天然石材按商业用途主要分为：a) 花岗石；b) 大理石；c) 石灰石；d) 砂岩；e) 板石。

3.2 特征石材典型特征描述包含颜色、花纹特征、岩类和主要矿物成分等信息。

3.3 命名3.3.1 中文名称依据产地名称、花纹色调、石材种类等可区分的特征确定。

3.3.2英文名称采用习惯用法或外贸名称。

4编号原则4.1 天然石材统一编号由一个英文字母、两位数字和两位数字或英文字母：4.2第一部分：由一位英文字母组成，代表石材的种类。

a) 花岗石（granite）—“G”；b) 大理石（marble）—“M”；c) 石灰石（limestone）—“L”；d) 砂岩（sandstone）—“Q”；e) 板石（slate）—“S”。

4.3第二部分：由两位数字组成，代表国产石材产地的省市名称，两位数字为GB/T 2260规定的各省、自治区、直辖市行政区划代码，参见附录A。

4.4 第三部分：由两位数字或英文字母组成，各省、自治区、直辖市产区所属的石材品种序号，由数字0-9和大写英文字母A-F组成。

5 名称与编号5.1国产石材的名称与编号见表1，其中英文名称供参考。

5.2进口石材品种名称参考附录Ｂ。

（资料性）省、自治区、直辖市行政区划代码对照表（资料性）进口石材品种名称中英文对照表表B.1（续）。

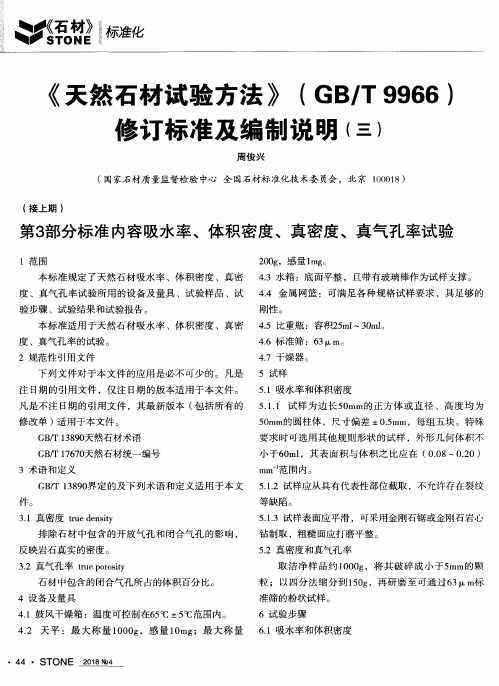

标准化W 翩天然石材试验方法 （第9~18部分）（中国国家标准，报批稿）国家市场监督管理总局国家标准化管理委员会、r .―刖旨GB/T 9966《天然石材试验方法》共分为18个部分：——第1部分：干燥、水饱和、冻融循环后压缩 强度试验；——第2部分：干燥、水饱和、冻融循环后弯曲 强度试验；——第3部分：吸水率、体积密度、真密度、真 气孔率试验；——第4部分：耐磨性试验；——第5部分：硬度试验；——第6部分：耐酸性试验；——第7部分：石材挂件组合单元挂装强度试 验；——第8部分：用均匀静态压差检测石材挂装系 统结构强度试验；——第9部分：（通过测量共振基本频率）测定 动力弹性模数；——第10部分：挂件组合单元抗震性能的测定；——第11部分：激冷激热加速老化强度测定；——第12部分：静态弹性模数的测定；——第13部分：毛细吸水系数的测定；——第14部分：耐断裂能量的测定；——第15部分：耐盐雾老化强度测定；——第16部分：线性热膨胀系数的测定；——第17部分：盐结晶强度的测定；——第18部分：岩相分析。

本部分为GBAT 9966的第9部分。

本部分按照GBAT 1.1-2009给出的规则起草。

本部分由中国建筑材料联合会提出。

本部分由全国石材标准化技术委员会（SAC/TC460）归口。

本部分起草单位：中材人工晶体研究院有限公司、北京中材人工晶体研究院有限公司、中国建材检验认证集团股份有限公司、山东环球幕墙工程有限公 司、贵州晨春石业有限公司。

本部分主要起草人：周俊兴、包亦望、钟文波、 邱岩、赵海波、李晨春。

第9部分：（通过测量共振基本频率）测定动力弹性模数（GB/T 9966.9-XXXX ）1范围本标准适用于测定天然石材动力弹性模数的试本标准规定了通过测量共振基本频率测定天然石验。

材动力弹性模数试验的原理、符号、仪器设备、试样 2规范性引用文件制备、试验步骤、试验结果和试验报告。

下列文件对于本文件的应用是必不可少的。

我国《天然石材统一编号》国家标准我国《天然石材统一编号》国家标准，指1998年3月由国家建材局生产协调司在福建泉州主持召开了审查会，会议代表一致意见通过了该标准。

天然石材（花岗石、大理石）是一种高档的装饰材料，随着我国改革开放，石材工业迅速发展，由过去的几十个品种，已发展到几百个品种，由过去做坊式的生产，已发展到几百条较先进的石材产品生产线，过去生产的产品多为国内使用，而今石材产品出口创汇在建材产品中占了很大比重。

70年代，我国外贸系统，为石材出口创汇对部分石材品种进行过编号，如：北京“M101”，山东省“M311”，“G386”，福建“G635”，“G603”，广东省“G439”等。

过去的编号已满足了当时国内外贸易中的需要，而过去的编号与国家的法规、政策等不够规范。

随着石材工业的迅速发展，石材品种日益增多，某些生产企业（公司）为了本企业的利益，对石材品种任意命名任意编号，有的一种石材几个名字，或几个编号，甚至几个省的几个品种同叫一个名字，例如：山东省有“中国兰”，四川省有“中国兰”，河北有“中国兰”，给国内外市场往往造成混乱。

为使我国石材品种统一命名与编号进一步符合国家的法令法规，便于石材产品国内外商贸活动的开展，维护石材市场有序流通，有利于信息自动化管理和数据的共享，制订统一编号标准十分必要。

一、石材编号的原则及要求1 按GB/T2260-91《中华人民共和国行政区划代码》国家标准规定，统一编号采用四位数码编号，即将原3位数字编号改为四位数字编号。

例如：北京“M101”改为“M1101”，山东的“G386”改为“G3786”等。

2．凡纳入《天然石材统一编号》国家标准的石材品种命名，不冠“中国”字头。

3．花色品种好，物理性能、力学性能符合石材产品标准的技术要求，矿山具有一定储量荒料大于1立方米以上具年开采量在500立方米的矿山可纳入标准。

>4．大理石编号在字头前加“M”如“M1101”，花岗石编号在字头前加“G”如“G3786”，板石（叠层岩）编号在字头前加“S”如“S1115”。

外观质量天然花岗石建筑板材和天然大理石建筑板材在实际装饰效果上最易出现的问题是色差问题，俗语中的色差在石材标准中被称为色调花纹是否调和，属于外观质量指标中的一项。

外观质量还包括外观缺陷，指缺棱、缺角、裂纹、色斑、色线、坑窝，大理石板材还有翘曲、凹陷、污点等外观缺陷.在天然花岗石和大理石建筑板材标准中外观质量指标规定，同一批板材的色调花纹应基本调和，优等品中不允许有外观缺陷。

缺陷的检测方法为,将被检板材平放在地面上，距板材１．５米处明显可见的缺陷视为有缺陷;距板材１．５米处不明显，但在１米处可见的缺陷视为无明显缺陷；距板材１米处看不见的缺陷视为无缺陷。

由于天然石材的色差问题普遍存在，因此用户在选定石材品种后最好要选好协议板，大批量定货时更要如此。

协议板尽量要大一些，要充分显示该品种的色调花纹。

协议板应同时让有关各方各持一块，以便统一标准，避免不必要的纠纷发生。

镜面光泽度光泽度对于镜面板材是一个非常重要的指标。

光泽度指饰面板材表面对可见光的反射程度.在石材标准中，光泽度被称为镜面光泽度.现行天然花岗石板材标准规定，镜面板材的正面应具有镜面光泽,能清晰地反映出景物。

镜面板材的镜面光泽度值应不低于７５光泽单位,或按供需双方协议样板执行。

标准规定的光泽度最低值是一个基本值，大部分花岗石板材的光泽度值在８０~９０光泽单位时,才具有良好的镜面光泽。

因此，用户可以根据自己不同的要求，在购货合同中注明光泽度应达到的值，或按协议板的光泽度值作为标准。

新修订的天然花岗石板材国家标准中，已将光泽度最低值从７５光泽单位提高到了８０光泽单位。

现行的天然大理石板材标准中对光泽度值进行了等级划分，而且相同等级的最低光泽度值也因化学主成分的不同而不同。

优等品的最低光泽度值按化学主成分不同而分成３类,分别为９０、８０、６０光泽单位。

该标准值的确定是充分考虑到化学主成分对抛光工艺的影响，并结合大量的试验确立的。

目前市场上的大理石板材以进口大理石为主，而且基本上是以大毛光板的形式进入市场，再根据不同的要求切成各种工程板。

天然花岗石质量验收标准1、范围本标准规定天然花岗石建筑板材（以下简称板材）的术语和定义、分类、等级与标记、要求、试验方法、检验规则等。

本标准适用于我公司室外工程用天然花岗石板材，也可供其他用途的天然花岗石板参照使用。

2、验收标准的依据GB/T 1182 形状和位置公差通则、定义、符号和图样表示方法GB/T 13890 天然石材术语GB/T 17670 天然石材统一编号GB/T 18601-2009 天然花岗石建筑板材3、分类、等级与标记3.1 石材分类（英文标记为中文名称拼音首位字母的大写组合）3.1.1 按形状分为：a)毛光板（MG）；b)普型板（PX）；c)圆弧板(弧面版)（HM）；d)异型板（YX）。

3.2.2 按表面加工程度分为：a)镜面板（JM）；b)细面板（亚光板）（YG）；c)粗面板（CM）。

3.2 等级按加工质量和外观质量分为：a)毛光板按厚度偏差、平整度公差、外观质量等将板材分为：优等品（A）、一等品（B）、合格品（C）三个等级；b)普型板按规格尺寸偏差平整度公差、外观质量等将板材分为：优等品（A）、一等品（B）、合格品（C）三个等级；c)圆弧板按规格尺寸偏差、直线度公差、线轮廓度公差、外观质量等将板材分为：优等品（A）、一等品（B）、合格品（C）三个等级。

3.3标记3.3.1 标记顺序为：名称、类别、规格尺寸、等级、标准编号。

3.3.2 示例：例如：花岗石荒料加工的600mm×300mm×20mm、普型、镜面、优等品板材示如下：标记：花岗石（G3701）PX JM 600×300×20 A GB/T 18601-20094、质量要求及检验方法4.1 毛光板4.1.1 加工质量4.1.1.1 毛光板的平面度公差和厚度偏差应符合表1的规定。

表1 （单位为mm）项目技术指标镜面和细面板材粗面板材优等品一等品合格品优等品一等品合格品平面度0.80 1.00 1.50 1.50 2.00 3.00厚度≦12 ±0.5 ±1.0+1.0-1.5->12 ±1.0 ±1.5 ±2.0+1.0-2.0±2.0+2.0-3.04.1.2 检验方法4.1.2.1 平面度将平面度公差为0.1mm的1000mm钢平尺分别自然贴放在距板边15mm处和被检平面的两条对角线上，用塞尺测量尺面与板面的间隙，当被检边长或对角线长度大于1000mm时，用钢平尺沿边长和对角线分段检测，重叠位置不小于钢平尺长度的三分之一。
